2018 CITROEN C4 CACTUS Navodila Za Uporabo (in Slovenian)

191
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

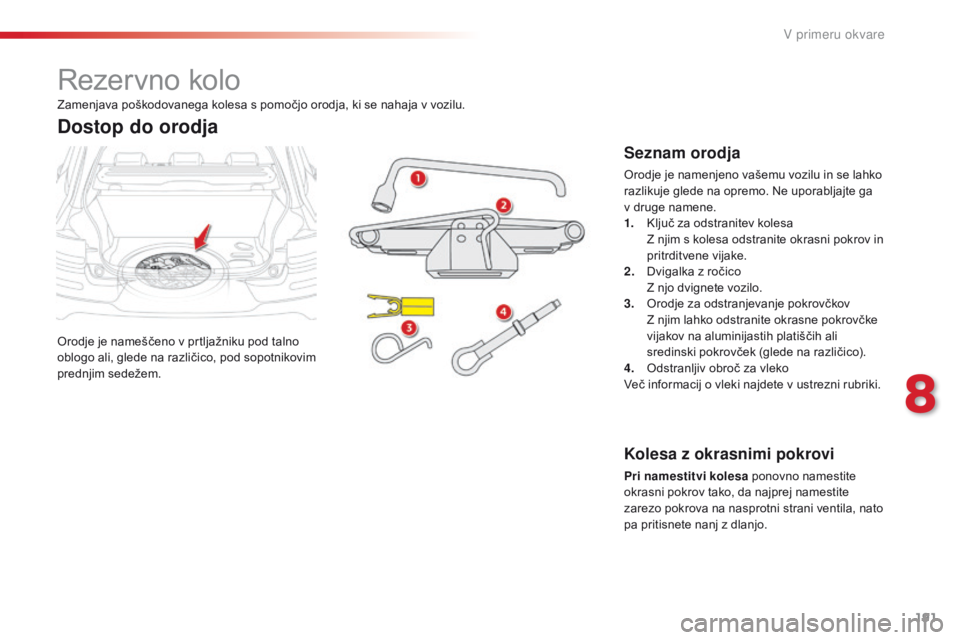

Rezervno kolo
Orodje je nameščeno v prtljažniku pod talno
oblogo ali, glede na različico, pod sopotnikovim
prednjim sedežem.
Dostop do orodja
Seznam orodja
Orodje je namenjeno vašemu vozilu in se lahko
razlikuje glede na opremo. Ne uporabljajte ga
v
d
ruge namene.
1.
Kl

juč za odstranitev kolesa
Z nj

im s kolesa odstranite okrasni pokrov in
pritrditvene vijake.
2.
Dv

igalka z ročico
Z nj

o dvignete vozilo.
3.
Or

odje za odstranjevanje pokrovčkov
Z nj

im lahko odstranite okrasne pokrovčke
vijakov na aluminijastih platiščih ali
sredinski pokrovček (glede na različico).
4.
Od

stranljiv obroč za vleko
Več informacij o vleki najdete v ustrezni rubriki.
Zamenjava poškodovanega kolesa s pomočjo orodja, ki se nahaja v vozilu.
Kolesa z okrasnimi pokrovi
Pri namestitvi kolesa ponovno namestite
okrasni pokrov tako, da najprej namestite
zarezo pokrova na nasprotni strani ventila, nato
pa pritisnete nanj z dlanjo.
8
V primeru okvare

192
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

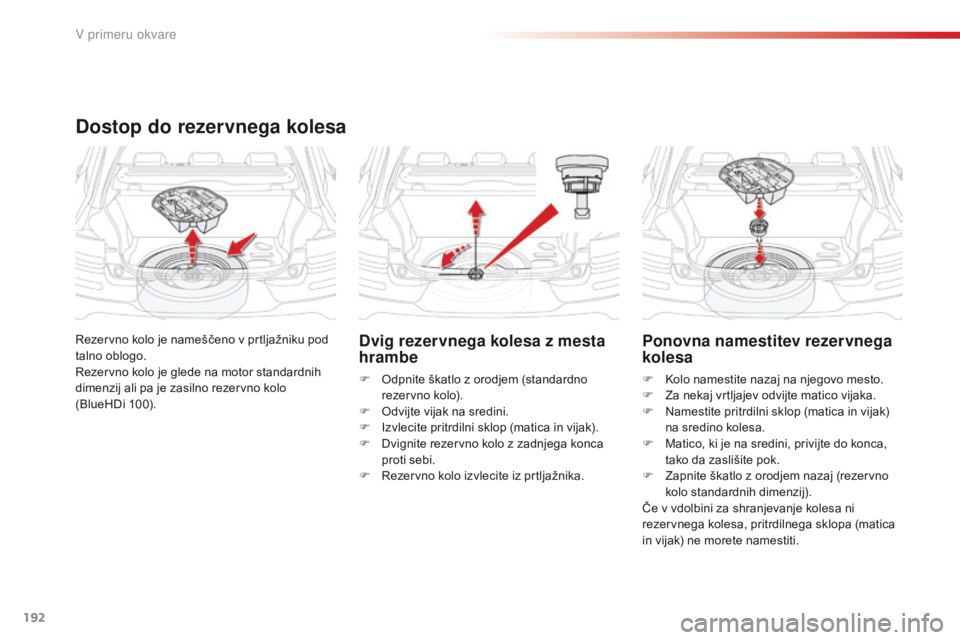

Dvig rezervnega kolesa z mesta
hrambe
F Odpnite škatlo z orodjem (standardno
rezervno kolo).
F
Od

vijte vijak na sredini.
F
Iz

vlecite pritrdilni sklop (matica in vijak).
F
Dv

ignite rezervno kolo z zadnjega konca
proti sebi.
F
Re

zervno kolo izvlecite iz prtljažnika.
Rezervno kolo je nameščeno v prtljažniku pod
talno oblogo.
Rezervno kolo je glede na motor standardnih
dimenzij ali pa je zasilno rezervno kolo
(BlueHDi 100).
Dostop do rezervnega kolesa
Ponovna namestitev rezervnega
kolesa
F Kolo namestite nazaj na njegovo mesto.
F Za n ekaj vrtljajev odvijte matico vijaka.
F
Na

mestite pritrdilni sklop (matica in vijak)
na sredino kolesa.
F
Ma

tico, ki je na sredini, privijte do konca,
tako da zaslišite pok.
F
Za

pnite škatlo z orodjem nazaj (rezervno
kolo standardnih dimenzij).
Če v vdolbini za shranjevanje kolesa ni
rezervnega kolesa, pritrdilnega sklopa (matica
in vijak) ne morete namestiti.
V primeru okvare

193
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

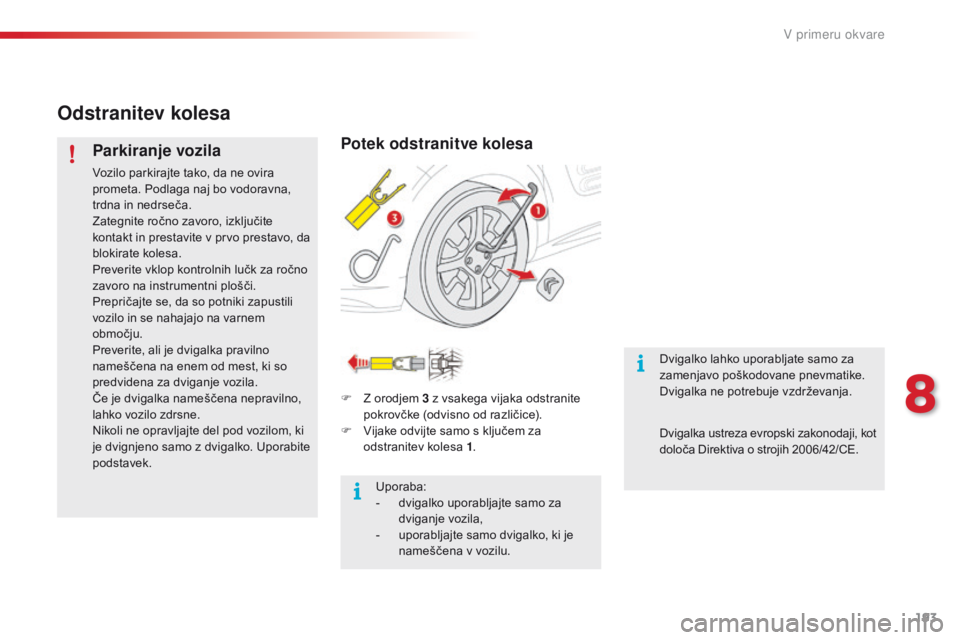

Odstranitev kolesa
Parkiranje vozila
Vozilo parkirajte tako, da ne ovira
prometa. Podlaga naj bo vodoravna,
trdna in nedrseča.
Zategnite ročno zavoro, izključite
kontakt in prestavite v prvo prestavo, da
blokirate kolesa.
Preverite vklop kontrolnih lučk za ročno
zavoro na instrumentni plošči.
Prepričajte se, da so potniki zapustili
vozilo in se nahajajo na varnem
območju.
Preverite, ali je dvigalka pravilno
nameščena na enem od mest, ki so
predvidena za dviganje vozila.
Če je dvigalka nameščena nepravilno,
lahko vozilo zdrsne.
Nikoli ne opravljajte del pod vozilom, ki
je dvignjeno samo z dvigalko. Uporabite
podstavek.
Potek odstranitve kolesa
F Z orodjem 3 z vsakega vijaka odstranite
pokrovčke (odvisno od različice).
F
Vi

jake odvijte samo s ključem za
odstranitev kolesa 1 .
Uporaba:
-
dv

igalko uporabljajte samo za
dviganje vozila,
-
up

orabljajte samo dvigalko, ki je
nameščena v vozilu. Dvigalko lahko uporabljate samo za
zamenjavo poškodovane pnevmatike.
Dvigalka ne potrebuje vzdrževanja.
Dvigalka ustreza evropski zakonodaji, kot
določa Direktiva o strojih 2006/42/CE.
8
V primeru okvare

194
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

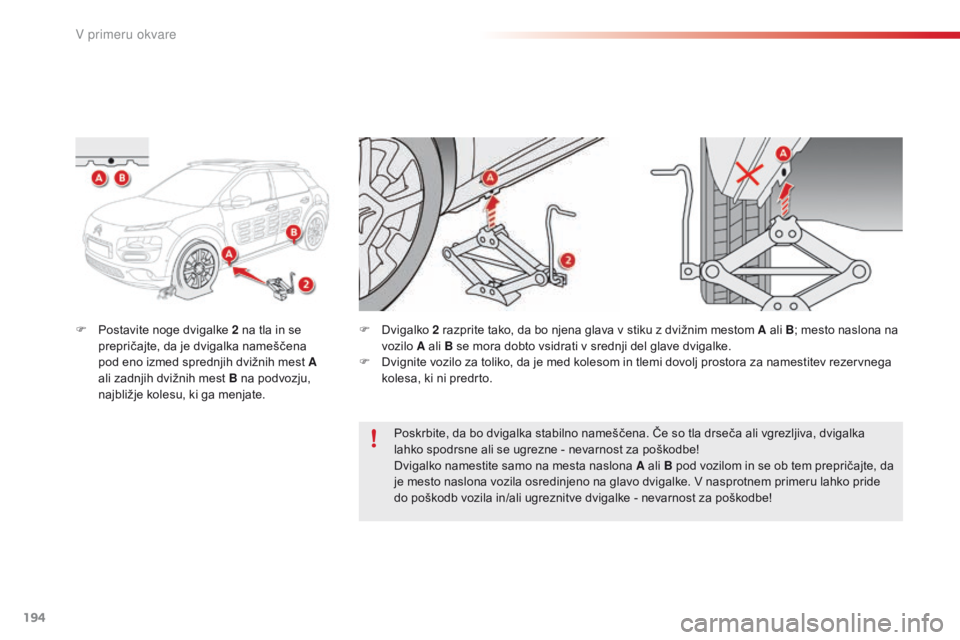

F Postavite noge dvigalke 2 na tla in se
prepričajte, da je dvigalka nameščena
pod eno izmed sprednjih dvižnih mest A
ali zadnjih dvižnih mest B na podvozju,
najbližje kolesu, ki ga menjate. F Dv
igalko
2 razprite tako, da bo njena glava v stiku z dvižnim mestom A ali B ; mesto naslona na
vozilo A ali B se mora dobto vsidrati v srednji del glave dvigalke.
F
Dv

ignite vozilo za toliko, da je med kolesom in tlemi dovolj prostora za namestitev rezervnega
kolesa, ki ni predrto.
Poskrbite, da bo dvigalka stabilno nameščena. Če so tla drseča ali vgrezljiva, dvigalka
lahko spodrsne ali se ugrezne - nevarnost za poškodbe!
Dvigalko namestite samo na mesta naslona A ali B pod vozilom in se ob tem prepričajte, da
je mesto naslona vozila osredinjeno na glavo dvigalke. V nasprotnem primeru lahko pride
do poškodb vozila in/ali ugreznitve dvigalke - nevarnost za poškodbe!
V primeru okvare

195
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

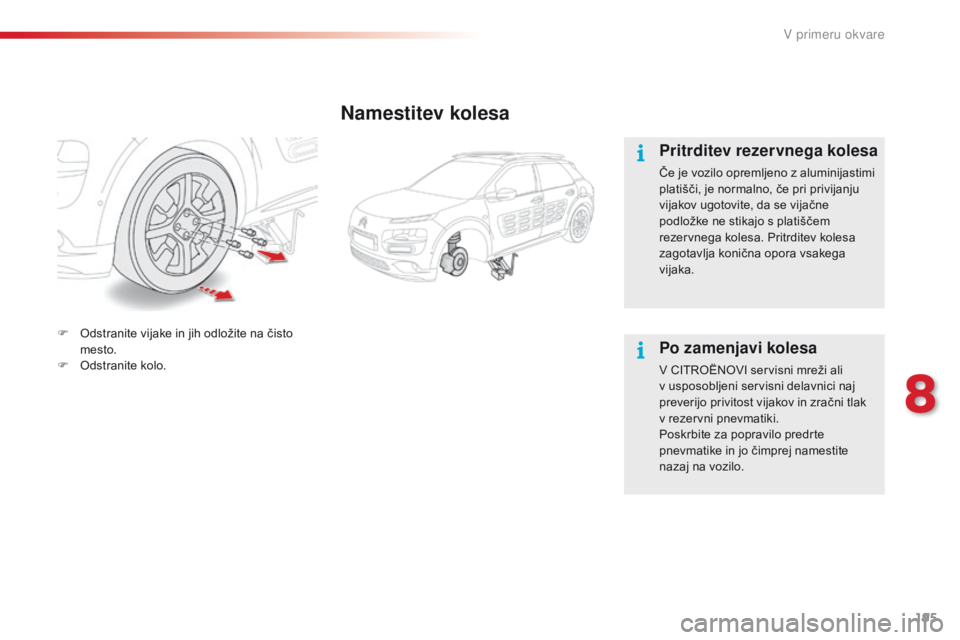

Namestitev kolesa
Pritrditev rezervnega kolesa
Če je vozilo opremljeno z aluminijastimi
platišči, je normalno, če pri privijanju
vijakov ugotovite, da se vijačne
podložke ne stikajo s platiščem
rezervnega kolesa. Pritrditev kolesa
zagotavlja konična opora vsakega
vijaka.
Po zamenjavi kolesa
V CITROËNOVI servisni mreži ali
v usposobljeni servisni delavnici naj
preverijo privitost vijakov in zračni tlak
v rezervni pnevmatiki.
Poskrbite za popravilo predrte
pnevmatike in jo čimprej namestite
nazaj na vozilo.
F
Od

stranite vijake in jih odložite na čisto
mesto.
F Od
stranite kolo.
8
V primeru okvare

196
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

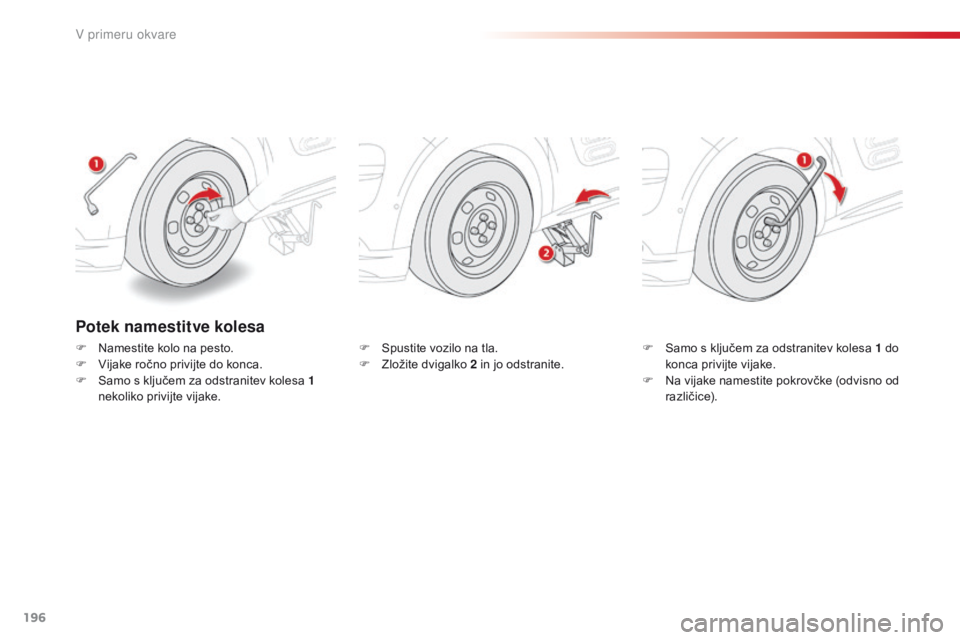

Potek namestitve kolesa
F Namestite kolo na pesto.
F Vi jake ročno privijte do konca.
F
Sa

mo s ključem za odstranitev kolesa 1
nekoliko privijte vijake. F Sp
ustite vozilo na tla.
F Zl ožite dvigalko 2 in jo odstranite. F Sa
mo s ključem za odstranitev kolesa 1 do
konca privijte vijake.
F
Na v

ijake namestite pokrovčke (odvisno od
r a z l i č i c e).
V primeru okvare

197
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

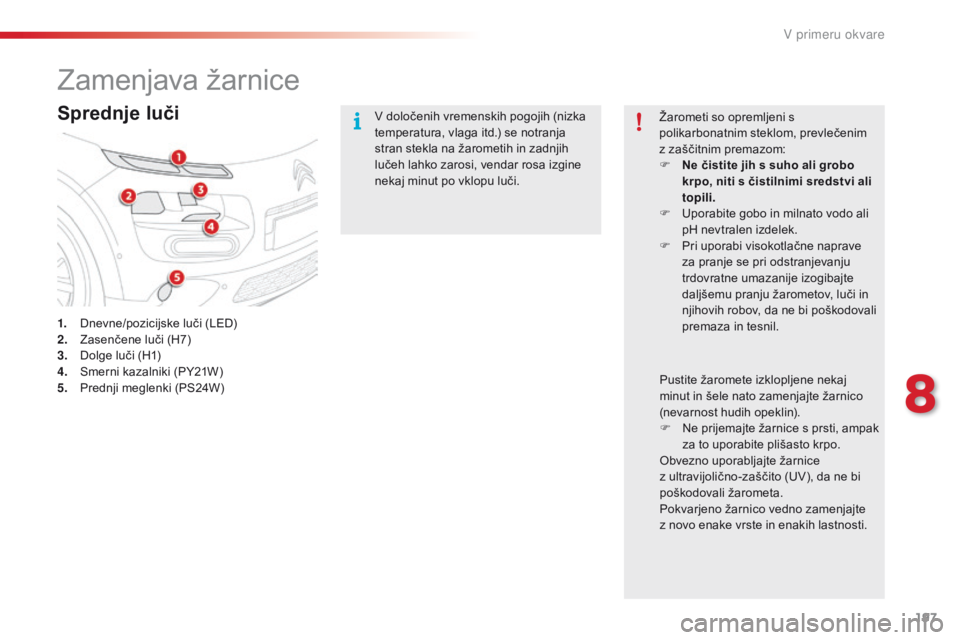

Zamenjava žarnice
Sprednje luči
1. Dnevne/pozicijske luči (LED)
2. Za senčene luči (H7)
3.
Do

lge luči (H1)
4.
Sm

erni kazalniki (PY21W)
5.
Pr

ednji meglenki (PS24W) V določenih vremenskih pogojih (nizka
temperatura, vlaga itd.) se notranja
stran stekla na žarometih in zadnjih
lučeh lahko zarosi, vendar rosa izgine
nekaj minut po vklopu luči.
Žarometi so opremljeni s
polikarbonatnim steklom, prevlečenim
z
z
aščitnim premazom:
F
Ne č
istite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi ali
topili.
F
Up
orabite gobo in milnato vodo ali
pH nevtralen izdelek.
F
Pr
i uporabi visokotlačne naprave
za pranje se pri odstranjevanju
trdovratne umazanije izogibajte
daljšemu pranju žarometov, luči in
njihovih robov, da ne bi poškodovali
premaza in tesnil.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žarnico
(nevarnost hudih opeklin).
F
Ne

prijemajte žarnice s prsti, ampak
za to uporabite plišasto krpo.
Obvezno uporabljajte žarnice
z ultravijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zamenjajte
z novo enake vrste in enakih lastnosti.
8
V primeru okvare

198
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2016

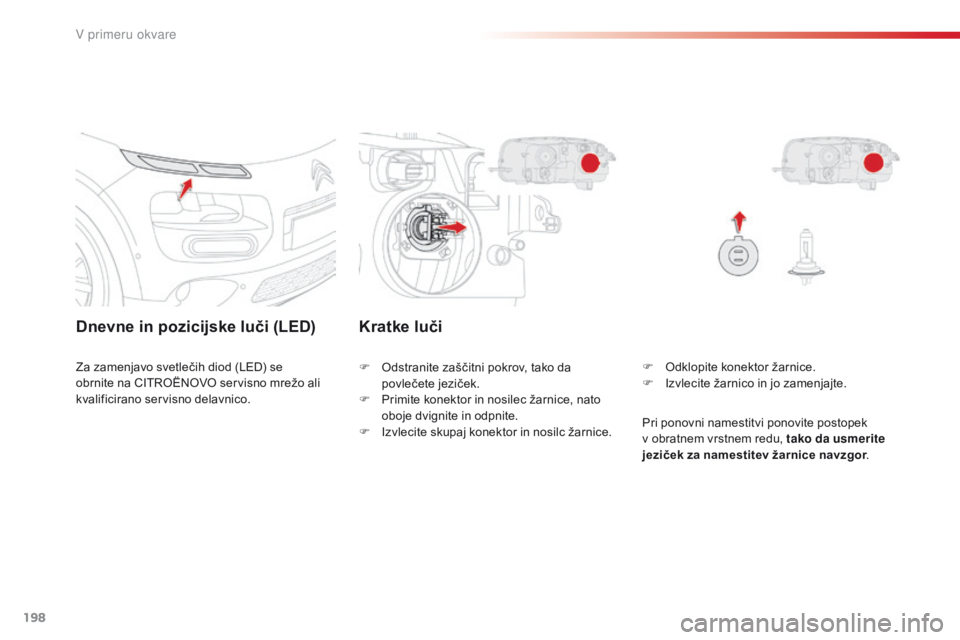

Dnevne in pozicijske luči (LED)
Za zamenjavo svetlečih diod (LED) se
obrnite na CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.F Od
klopite konektor žarnice.
F
Iz

vlecite žarnico in jo zamenjajte.
Kratke luči
F Odstranite zaščitni pokrov, tako da
povlečete jeziček.
F
Pr

imite konektor in nosilec žarnice, nato
oboje dvignite in odpnite.
F
Iz

vlecite skupaj konektor in nosilc žarnice. Pri ponovni namestitvi ponovite postopek
v
o

bratnem vrstnem redu, tako da usmerite
jeziček za namestitev žarnice navzgor .
V primeru okvare
