2018 CITROEN C4 CACTUS Návod na použití (in Czech)

175
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Aditivum AdBlue® a systém SCR
pro motory Diesel BlueHDi
Pro ochranu životního prostředí a splnění
požadavků nové normy Euro 6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva naftových
motorů, se výrobce CITROËN rozhodl vybavit
svá vozidla zařízením, které kombinuje
systém SCR (selektivní katalytická redukce)
s filtrem pevných částic (FAP) pro zpracování
výfukových plynů.
Systém SCR
Za pomoci aditiva nazývaného AdBlue®, které
obsahuje močovinu, přeměňuje katalyzátor až 85 %
o
xydů dusíku (NOx) na dusík a vodu, což jsou látky
neškodné pro lidské zdraví a životní prostředí.
Pokud je nádrž s aditivem AdBlue®
prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit
servis sítě CITROËN nebo jiný odborný
servis: po ujetí 1
1

00
k

m se automaticky
aktivuje zařízení, které zabrání novému
nastartování motoru.
Aditivum AdBlue® je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17
l

itrů: dojezdová vzdálenost je přibližně
20
0

00
k

m před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2
4

00
k
m.
Při každé pravidelné servisní prohlídce
vozidla v servisu sítě CITROËN nebo
v
j

iném odborném servisu bude provedeno
naplnění nádrže aditivem AdBlue
®, aby bylo
zabezpečeno řádné fungování systému SCR.
Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20
0

00
k
m,
doporučujeme Vám, abyste si v servisu sítě
CITROËN nebo v jiném v odborném servisu
nechali doplnit potřebné množství aditiva.
7
Praktick

176
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Ukazatele dojezdové vzdálenosti
Jakmile poklesne množství aditiva AdBlue®
v nádržce na úroveň rezervní zásoby nebo
je zjištěna porucha fungování systému
odstraňování emisí SCR, začne ukazatel
po zapnutí zapalování indikovat informaci
o
o

dhadovaném počtu kilometrů, které bude
ještě možno ujet před zablokováním startování
motoru systémem.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí
odhadovaná dojezdová vzdálenost nižší z obou
omezení. Dojezd větší než 2
4

00
k
m
Po zapnutí zapalování se automaticky
nezobrazí na přístrojové desce žádná
informace o dojezdu. Zákonem stanovené zařízení bránící
nastartování motoru se aktivuje
automaticky, jakmile je nádržka
s
a

ditivem AdBlue
® prázdná.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby aditiva AdBlue®
Dojezdová vzdálenost mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a hlášením (např.: „Dolít aditiv.
antiemis. syst.: Zákaz startování za 1 500 km“)
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300 km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné rubrice.
Praktick

177
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Dojezdová vzdálenost mezi 0 a 600 kmZávada způsobená úplným vyčerpáním aditiva AdBlue®
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě CITROËN nebo na jiný odborný
servis za účelem doplnění aditiva.
Pokud si doplnění nádrže provádíte
sami, je nezbytné doplnit do nádrže
minimálně 3,8 litru aditiva AdBlue
®.
Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
(např.: „Dolít aditiv. antiemis. syst.: Zákaz
startování za 600 km“) udávajícím dojezdovou
vzdálenost, vyjádřenou v kilometrech nebo
mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla. Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
„Dolít aditiv. antiemis. syst.: Zákaz startování“.
Nádrž s aditivem AdBlue
® je prázdná: zařízení
sledující dodržování předpisu zabrání
nastartování motoru.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné rubrice.
7
Praktick

178
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
V případě zjištění závady na systému omezování emisí škodlivin SCR
V případě zjištění poruchy funkcePři jízdě na povolenou vzdálenost
(mezi 1 1
00 k m a 0 k m)
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1
1

00
k
m poté, kdy byla potvrzena závada systému pro omezování emisí
škodlivin SCR. Jakmile to bude možné, nechte systém zkontrolovat v servisu sítě CITROËN nebo v jiném odborném servisu.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR.
Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.“.
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna poprvé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.
Je-li závada systému SCR potvrzena
(po ujetí 50
k

m s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením (např.: „ Závada
antiemis. syst.: Zákaz startování za 300
k

m“),
udávajícím dojezdovou vzdálenost vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30
s

ekund, a to po dobu trvání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na servis sítě CITROËN
nebo na jiný odborný servis.
V opačném případě již nebudete moci
nastartovat motor vozidla. Zakázané star tování
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.: Zákaz startování“.
Praktick

179
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Zamrznutí aditiva AdBlue®
Aditivum AdBlue® zamrzá při teplotách
nižších než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®,
díky němuž je možno jezdit i ve velmi
studených klimatických podmínkách.
Doplňování aditiva AdBlue®
Doporučení pro používáníDoplnění nádržky aditiva AdBlue® je
plánováno pro každou pravidelnou prohlídku
vozidla v
s

ervisu sítě CITROËN nebo v jiném
odborném servisu.
Vzhledem k objemu nádržky může být
nicméně nutné doplnit aditivum i mezi dvěma
pravidelnými prohlídkami, zejména pokud na
potřebu doplnění upozorní výstraha (kontrolky
a hlášení).
Můžete se obrátit na servis sítě CITROËN nebo
na jiný odborný servis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění.
Aditivum AdBlue
® uchovávejte
v o
riginálním obalu a mimo dosah dětí.
Aditivum AdBlue
® nikdy nepřelévejte
do jiné nádoby: ztratilo by svou kvalitu
z
h

lediska čistoty. Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Nikdy nedoplňujte aditivum AdBlue®
z výdejního místa vyhrazeného pro
nákladní vozidla.
Používejte pouze aditivum AdBlue
® splňující
normu ISO 22241.
Balení v láhvi se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Láhve o objemu 1,89 litru (1/2 galonu)
si můžete zakoupit v servisu sítě CITROËN
nebo v jiném odborném servisu.
Aditivum AdBlue® je roztok na bázi močoviny.
Jde o kapalinu nehořlavou, bez barvy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15
m

inut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
7
Praktick

180
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

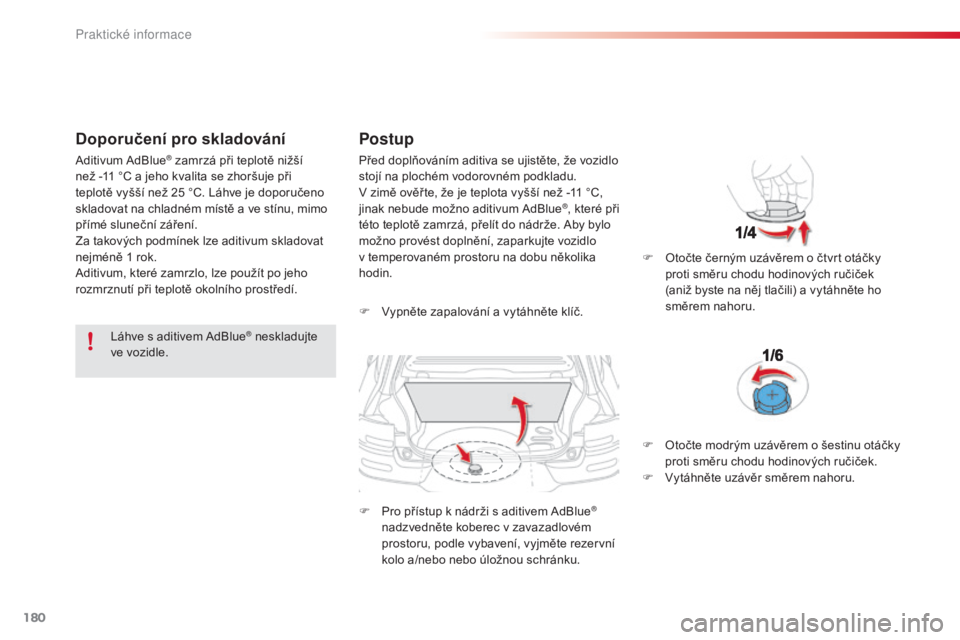

Doporučení pro skladování
Láhve s aditivem AdBlue® neskladujte
ve vozidle.
Postup
F Vypněte zapalování a vytáhněte klíč.
F
Pr
o přístup k nádrži s aditivem AdBlue
®
nadzvedněte koberec v zavazadlovém
prostoru, podle vybavení, vyjměte rezervní
kolo a/nebo nebo úložnou schránku. F
Ot

očte černým uzávěrem o čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž byste na něj tlačili) a vytáhněte ho
směrem nahoru.
Aditivum AdBlue
® zamrzá při teplotě nižší
než -11 °C a jeho kvalita se zhoršuje při
teplotě vyšší než 25 °C. Láhve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1 rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí. Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověř te, že je teplota vyšší než -11
°

C,
jinak nebude možno aditivum AdBlue
®, které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
F
Ot

očte modrým uzávěrem o šestinu otáčky
proti směru chodu hodinových ručiček.
F
Vy

táhněte uzávěr směrem nahoru.
Praktick

181
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
F Připravte si láhev s aditivem AdBlue®.
Nejprve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® Vašeho vozidla pozorně
přečtěte pokyny k použití uvedené na
etiketě.
Důležité: pokud se nádrž s aditivem
AdBlue
® zcela vyprázdnila – což
je potvrzeno výstražným hlášením
a
n

emožností nastartovat motor – je
třeba doplnit minimálně 3,8
l

itru aditiva,
(tj. dvě láhve o objemu 1,89
l

itru). V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystaly,
odstraňte je houbou a teplou vodou.
POZOR:
V případě doplnění
po úplném vyčerpání aditiva,
signalizovaném hlášením „Dolít aditiv.
antiemis. syst.: Zákaz startování“,
je nezbytné vyčkat alespoň 5 minut
před opětovným zapnutím zapalování,
aniž by byly otevřeny dveře řidiče,
odemčeno vozidlo nebo zasunut klíč
do spínací skřínky .
Zapněte zapalování, vyčkejte přibližně
10
s
ekund a poté nastartujte motor.
Láhve od aditiva AdBlue
® nevyhazujte
do běžného domácího odpadu. Použijte
kontejner vyhrazený k tomuto účelu
nebo láhve zanechte ve Vašem servisu.
F
V př

ípadě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
F
Um

ístěte modrý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, a to až
na doraz.
F
Um

ístěte zpět černý uzávěr a otočte jím
o
č

tvrt otáčky ve směru chodu hodinových
ručiček (aniž byste na něj tlačili). Ověř te,
že se kontrolní značka na uzávěru nachází
přímo proti kontrolní značce na držáku.
F
Po

dle vybavení, dejte na své místo
rezervní kolo a/nebo úložnou schránku na
dno zavazadlového prostoru.
F
De

jte zpět koberec zavazadlového prostoru
a zavřete jeho dveře.
7
Praktick

182
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Tyto ochranné prvky jsou vyrobeny z TPU (Termo Plastický Uretan), ve kterém jsou uzavřeny
vzduchové bubliny, které fungují jako tlumič.
Jsou umístěny na bocích, na přední a zadní části Vašeho vozidla, chrání karosérii při každodenních
drobných kolizích: parkovací sloupky, otevření dveří vedlejšího vozu, škrábance,
.
..
Jsou probarvené a zvyšují rovněž estetický vzhled Vašeho vozu.
Ochrana AIRBUMP®
Části vozu chráněné AIRBUMP®
A. B o k y.
B. Př ední část.
C.
Za

dní část.
Údržba AIRBUMP®
Díly AIRBUMP® nevyžadují zvláštní
údržbu.
Jejich mytí se provádí vodou nebo
přípravky, které jsou k dispozici
v
p

rodejní síti CITROËN.
Aby bylo zaručeno pomalé stárnutí dílů
AIRBUMP
®, nepoužívejte leštěnku.
Praktick
