2017 TOYOTA YARIS GRMN Kezelési útmutató (in Hungarian)

2576-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
FIGYELEM
nA gépjármű megemelésekor
Ne a kerékfelfüggesztésnél támassza alá
a gépjárművet. A kerékfelfüggesztés
károsodhat.
Elöl
Felfüggesztés

2586-3. Karbantartás saját kivitelezésben
Motor tér
Biztosítékdobozok (290. o.)
Motorolaj-betöltőnyílás záró-
sapka ( 260. o.)
Olajszintmérő
pálca ( 259. o.)
Töltőlevegő-hűt őfolyadék-ki-
egyenlítőtartály ( 262. o.) Akkumulátor (
265. o.)
Motorhűtőfolyadék-kiegyenlí-
tőtartály ( 262. o.)
Elektromos hűtőventilátor
Kondenzátor ( 264. o.)
Hűtő ( 264. o.)
Ablakmosófolyadék-tartály ( 268. o.)

2596-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenő rizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík tere pen állítsa le. A motor felmelegítése és le-
állítása után várjon 5 percné l tovább, hogy az olaj vissza-
folyhasson az olajteknőbe.
Húzza ki az olajszintmérő
pálcát, vége alá rongyot
tartva.
Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a nívópálcát, és
nézze meg az olajszintet a
pálca végén.
Alacsony szint
Normál szint
Magas szint
Az olajszintmérő pálca alakja
a gépjármű vagy a motor
típusától függően változó.
Törölje meg az olajszintmérő pálcát és helyezze be újra.
Motorolaj

2606-3. Karbantartás saját kivitelezésben
nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motor-
ban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a s zintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva helyezze fel
az olajbetöltőny ílás-zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t -
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-i ntervallumok
között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere után
l Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
l Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, illetve
ha gyakran gyorsít vagy lassít menet közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
A motorolaj kiválasz-
tása 
371. o.
Olajmennyiség
(Alacsony  Tele) 1,5 L (1,6 qt.; 1,3 lmp.qt.)
Tételek
Tiszta tölcsér

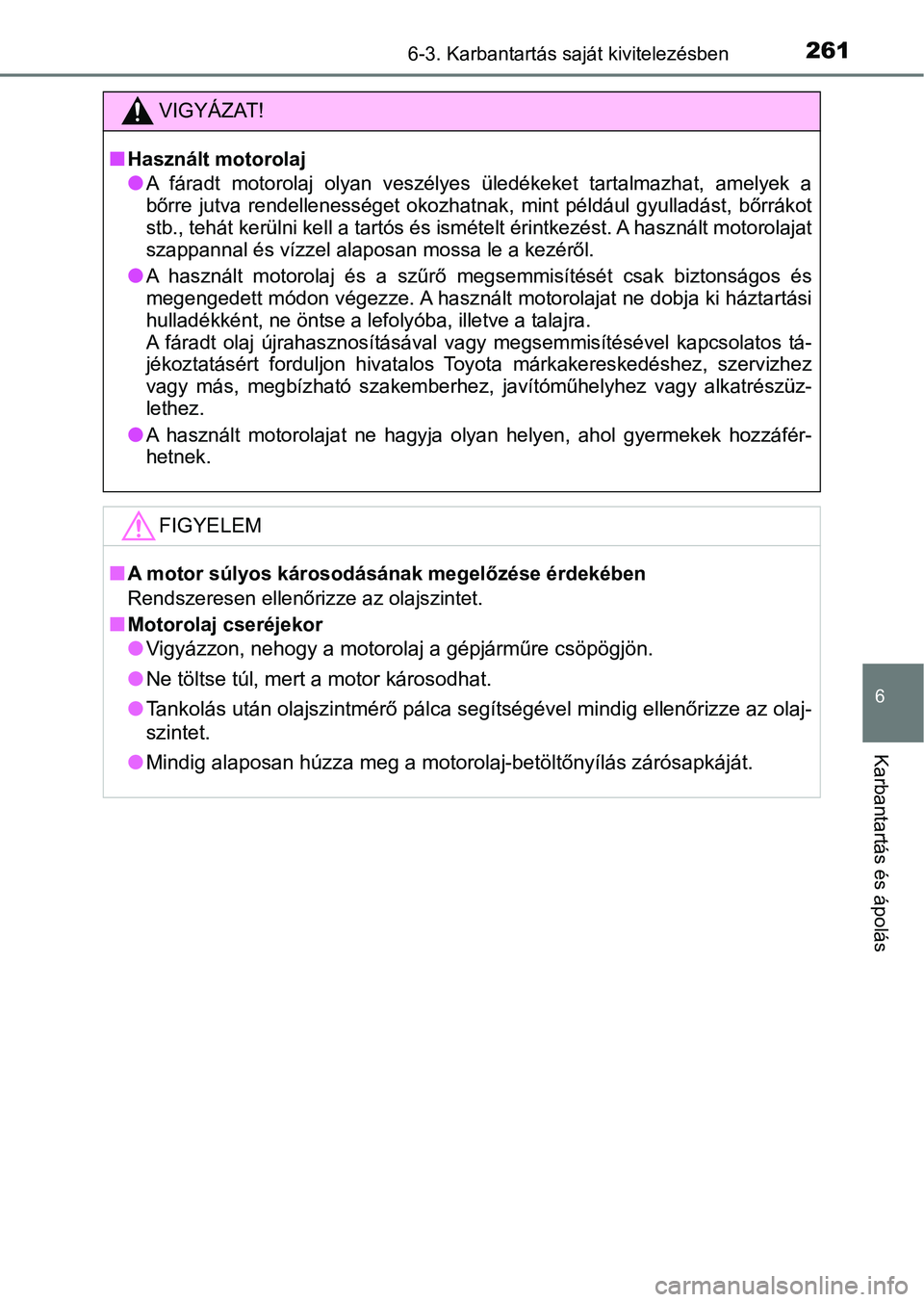

2616-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet oko zhatnak, mint például gyulladást, bőrrákot
stb., tehát kerülni kell a tartós és ismételt érintkezést. A ha sznált motorolajat
szappannal és vízzel alaposan mossa le a kezéről.
lA használt motorolaj és a szűrő megsemmisítését csak biztonságo s és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartási
hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcso latos tá-
jékoztatásért forduljon hivatalos Toyota márkakereskedéshez, sz ervizhez
vagy más, megbízható szakemberhez, javítóműhelyhez vagy alkatré szüz-
lethez.
lA használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
nA motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőriz ze az olajszintet.
nMotorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
l Ne töltse túl, mert a motor károsodhat.
l Tankolás után olajszintmérő pálca segítségével mindig ellenőriz ze az olaj-
szintet.
l Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkájá t.

2626-3. Karbantartás saját kivitelezésben
nMotorhűtőfolyadék-kiegyenlítőtartály
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha az a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések k özött
van.
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) szintig.
n
Töltőlevegő-hűtő-kiegyenlítőtartály
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha a z a
tartályon látható „MAX” (maximum) és „LOW” (alacsony) jelölések
között van.
Tartálysapka
„MAX” (maximum) jelzés
Tartály alja
Ellenőrizze a hűtőfolyadék szint-
jét és töltse fel a tartályt a „MAX”
(maximum) jelzésig, hogy meg-
akadályozza a kiürülését.
Hűtőfolyadék

2636-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nA hűtőfolyadék kiválasztása
„Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota hűtőfo-
lyadék) vagy más, hasonlóan jó minőségű, etilén-glikol alapú, s zilikát-, amin-,
nitrit-, borátmentes, hosszú él ettartamú („long-life”) hibrid szerves sav techno-
lógiával készült hűtőf olyadék is használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35 C [-31 F])
A motor-hűtőfolyadékokkal kapcsolatos további részletekért vegy e fel a
kapcsolatot bármely hivatalos Toy ota márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
n Ha az újratöltés után rövid id őn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor- és a töltőlevegő-hűtő h űtőfolyadék
kiegyenlítőtartályának zárósapkái t, a hűtőfolyadék leeresztőcsavarját és a
hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatal os Toyota már-
kakereskedéssel, szervizzel vagy más, megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rendszer tömítetlenségének helyét .
VIGYÁZAT!
nHa a motor forró
Ne távolítsa el a hűtő zárósapká ját, a motorhűtőfolyadék-feltöltősapkáját,
illetve a töltőlevegő-hűt őfolyadék zárósapkáját.
A hűtőrendszer nyomás alatt lehet, é s a hűtősapka eltávolításakor forró hűtő-
folyadék spriccelhet ki, amely s úlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfelelő
kenés, korrózióvédelem és hűtés é rdekében víz és fagyálló folyadék megfe-
lelő keverékét kell használnia. M indig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülés ének elkerülése érdekében mossa le vízzel
a hűtőfolyadékot.

2646-3. Karbantartás saját kivitelezésben
Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megf elelő, vizsgáltassa át a gépjárművet
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
bízható szakembernél.
Hűtő, kondenzátor és töltőlevegő-hűtő
VIGYÁZAT!
nHa a motor forró
Ne érjen hozzá a hűtőhöz, a k ondenzátorhoz és a töltőlevegő-hűtőhöz, mivel
azok forróak lehetnek, és súlyos sérüléseket, pl. égést okozhatnak.
