2017 TOYOTA YARIS Betriebsanleitungen (in German)

651-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M

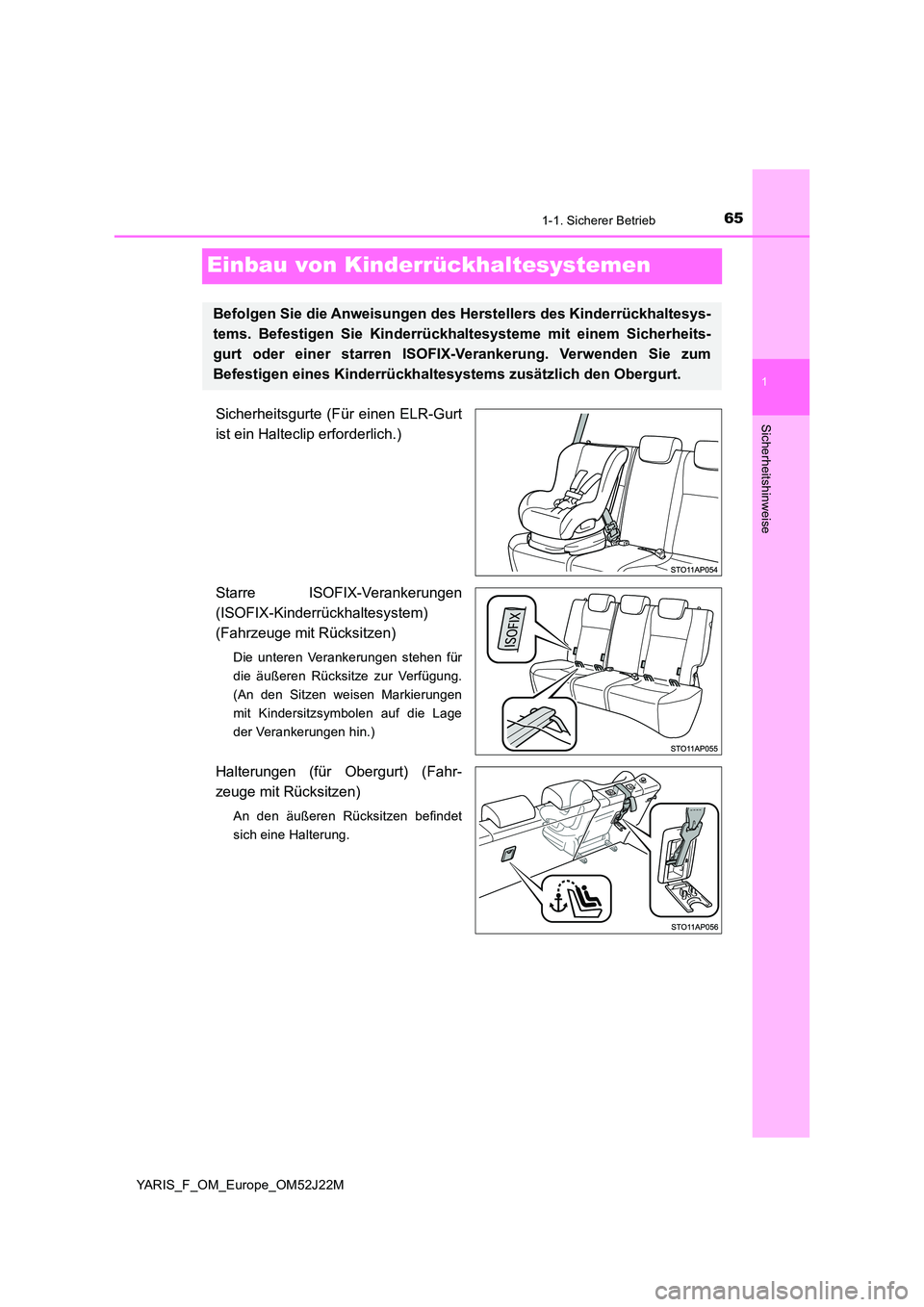

Einbau von Kinderrückhaltesystemen
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich.)
Starre ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
(Fahrzeuge mit Rücksitzen)
Die unteren Verankerungen stehen für
die äußeren Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
Halterungen (für Obergurt) (Fahr-
zeuge mit Rücksitzen)
An den äußeren Rücksitzen befindet
sich eine Halterung.
Befolgen Sie die Anweisungen des Herstellers des Kinderrückhaltesys-
tems. Befestigen Sie Kinderrückh altesysteme mit einem Sicherheits-
gurt oder einer starren ISOFIX-Verankerung. Verwenden Sie zum
Befestigen eines Kinderrückhalt esystems zusätzlich den Obergurt.

661-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M

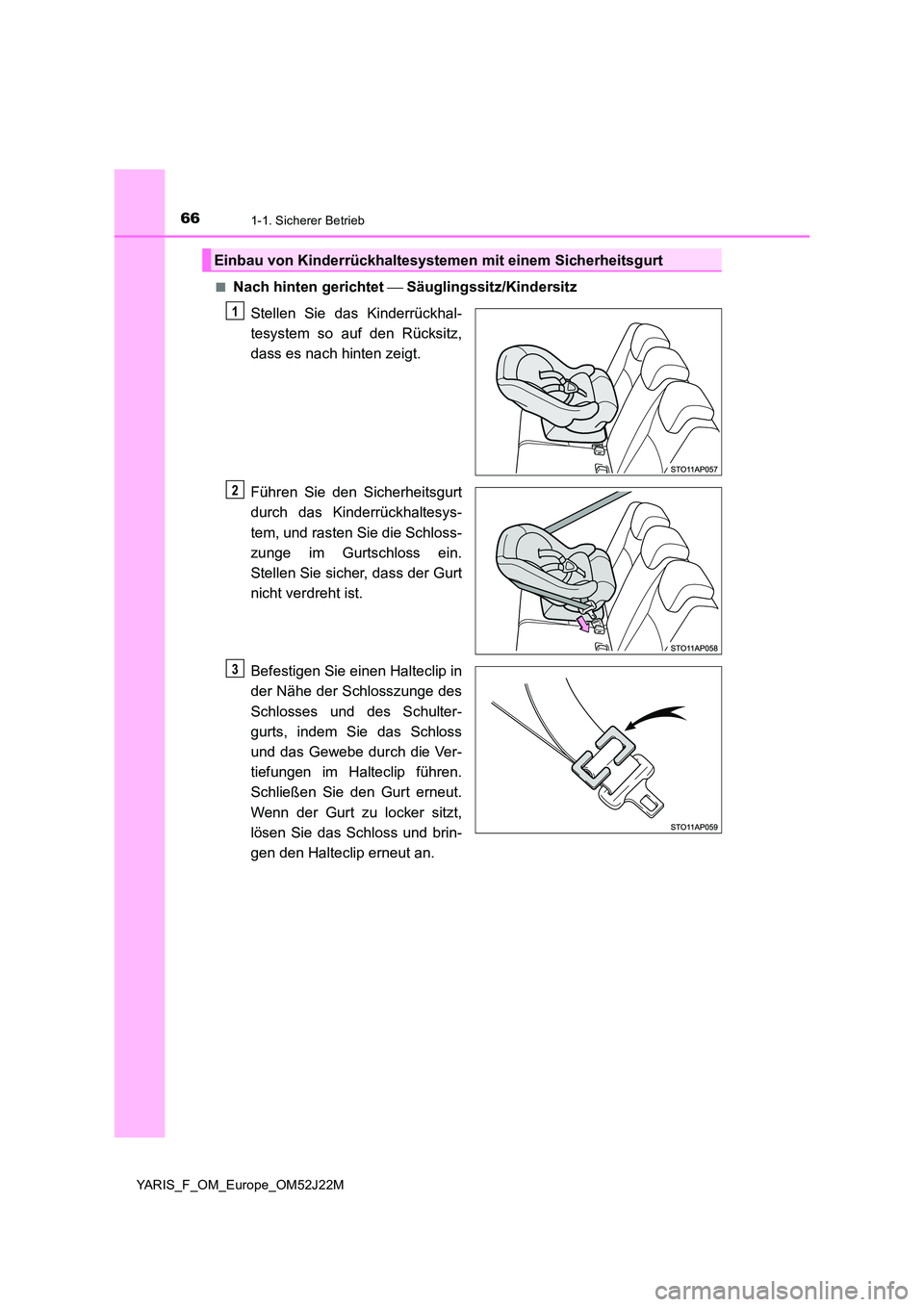

■Nach hinten gerichtet  Säuglingssitz/Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Rücksitz,
dass es nach hinten zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
1
2
3

671-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M

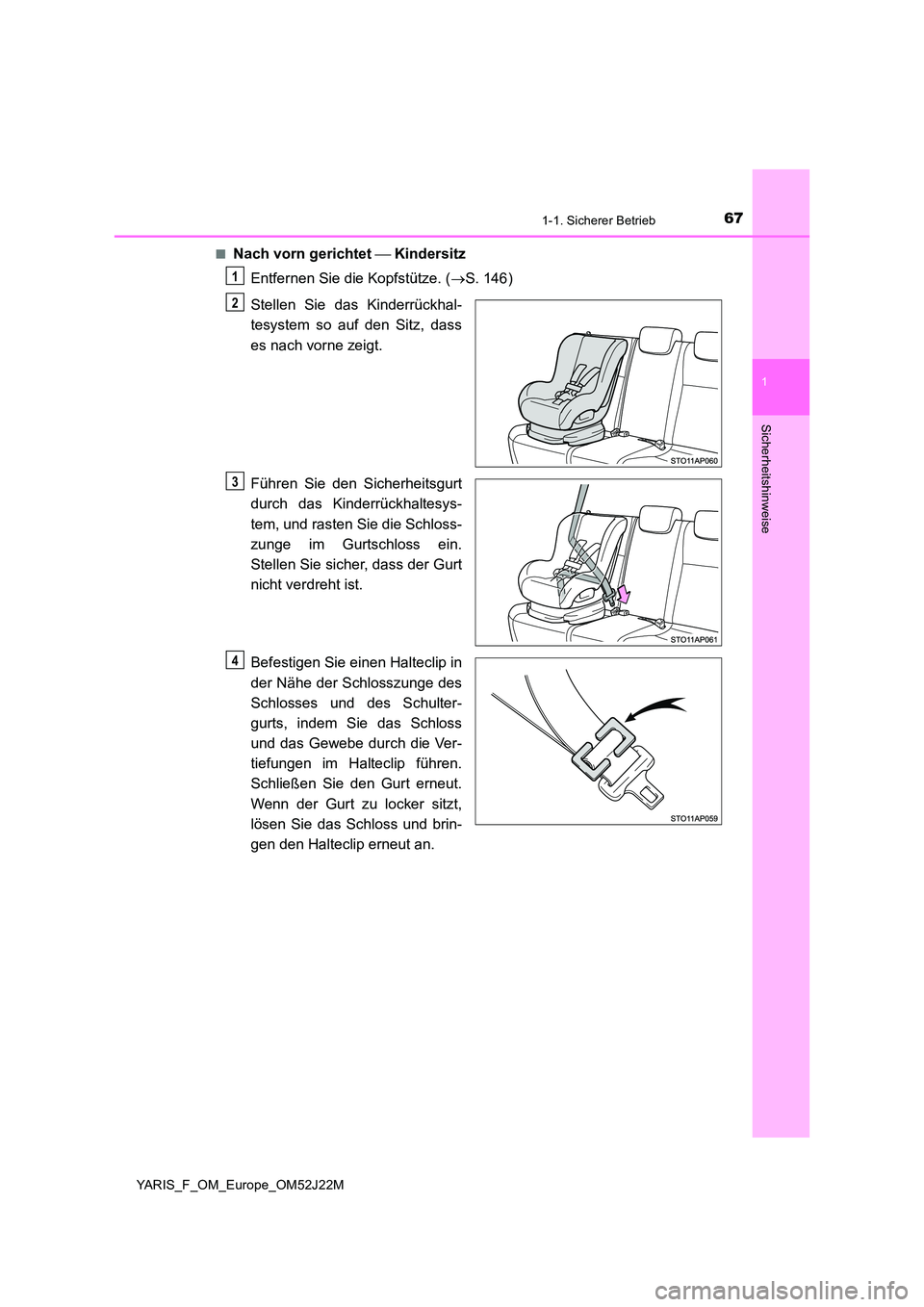

■Nach vorn gerichtet  Kindersitz
Entfernen Sie die Kopfstütze. ( S. 146)
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es nach vorne zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
1
2
3
4

681-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M

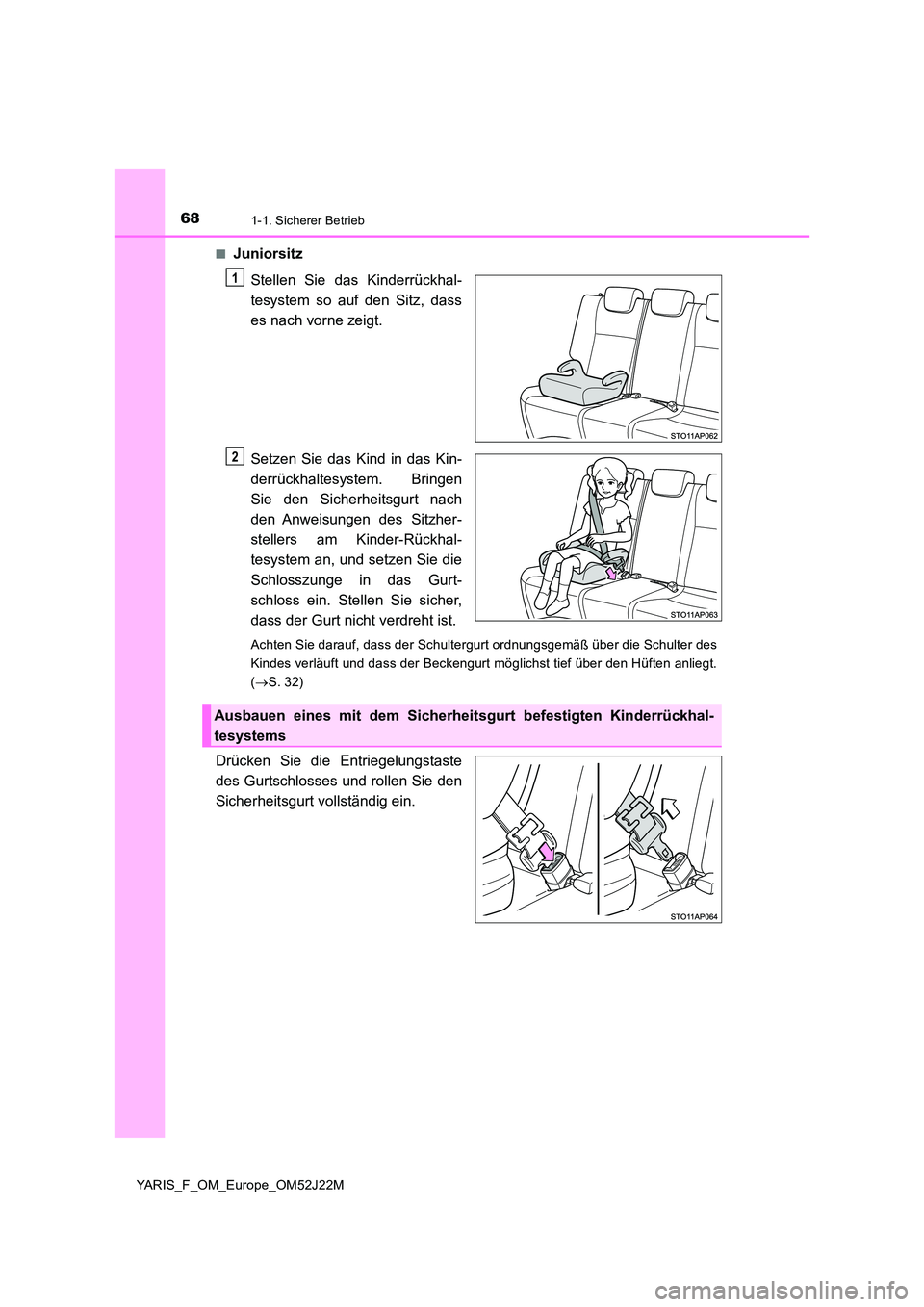

■Juniorsitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es nach vorne zeigt.
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinder-Rückhal-
tesystem an, und setzen Sie die
Schlosszunge in das Gurt-
schloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schultergurt ordnungsgemäß über die Schulter des
Kindes verläuft und dass der Beckengurt möglichst tief über den Hüften anliegt.
( S. 32)
Drücken Sie die Entriegelungstaste
des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
1
2
Ausbauen eines mit dem Sicherheit sgurt befestigten Kinderrückhal-
tesystems

691-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M

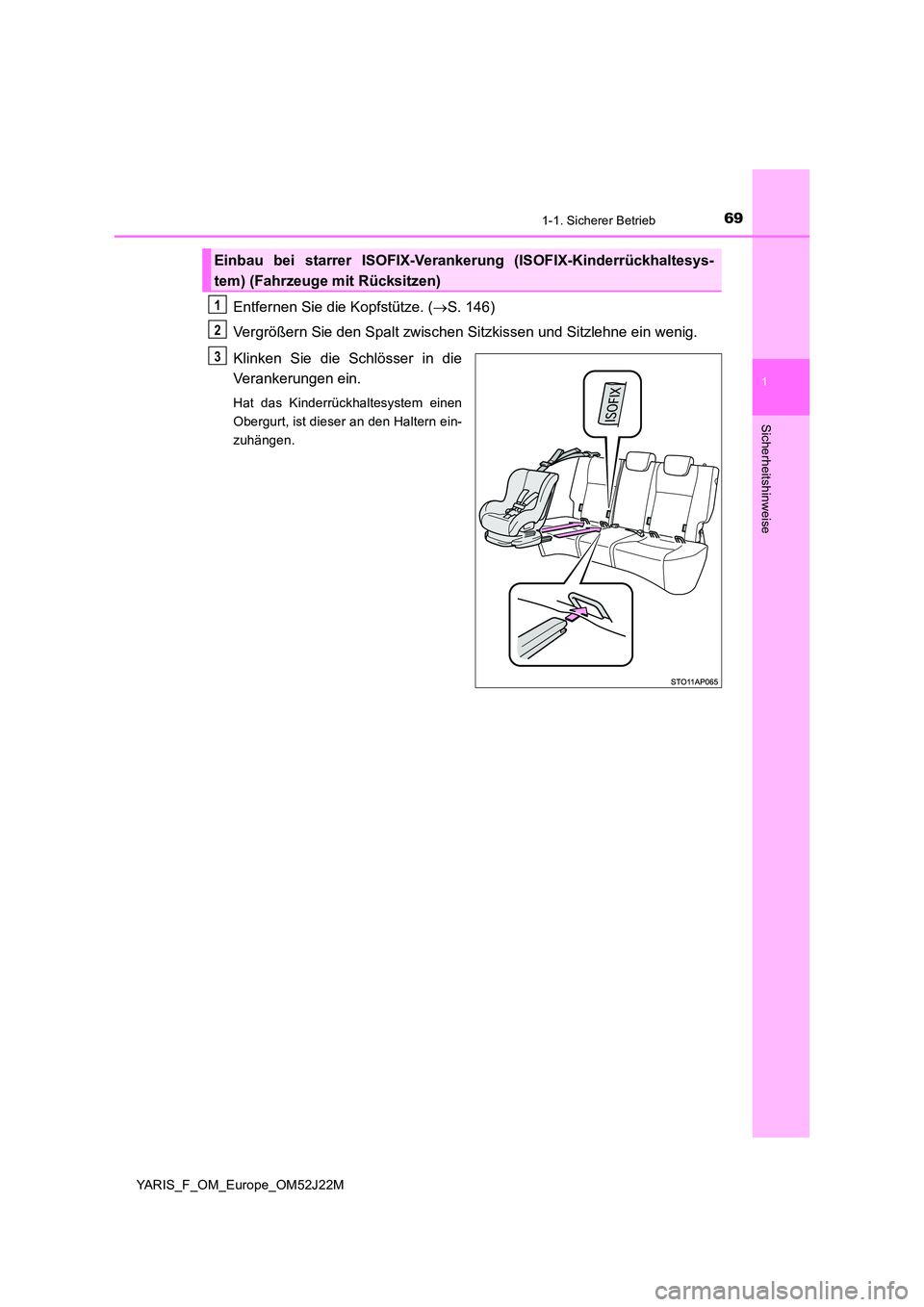

Entfernen Sie die Kopfstütze. (S. 146)
Vergrößern Sie den Spalt zwischen Sitzkissen und Sitzlehne ein wenig.
Klinken Sie die Schlösser in die
Verankerungen ein.
Hat das Kinderrückhaltesystem einen
Obergurt, ist dieser an den Haltern ein-
zuhängen.
Einbau bei starrer ISOFIX-Verankerung (ISOFIX-Kinderrückhaltesys-
tem) (Fahrzeuge mit Rücksitzen)
1
2
3

701-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M

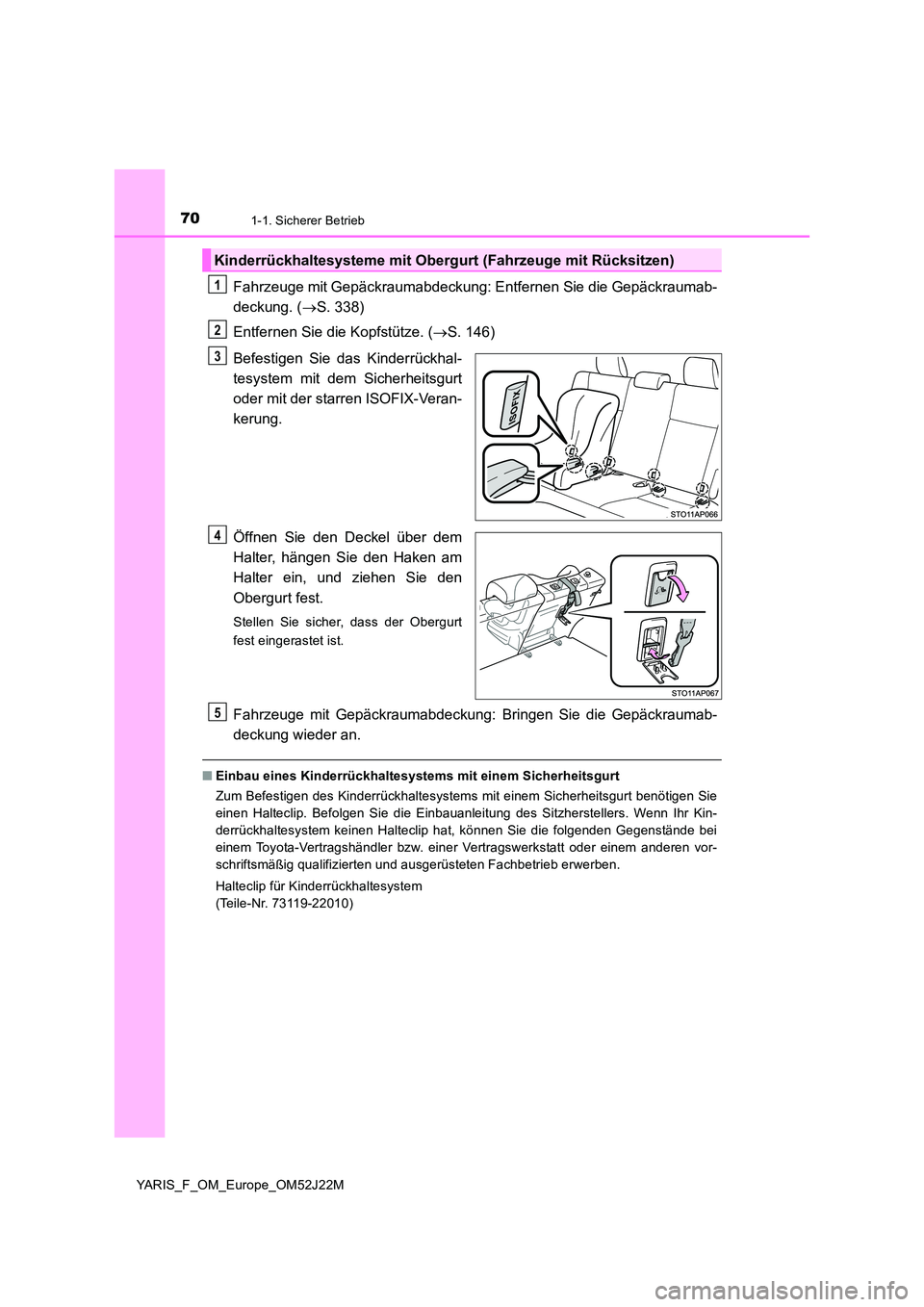

Fahrzeuge mit Gepäckraumabdeckung: Entfernen Sie die Gepäckraumab-
deckung. ( S. 338)
Entfernen Sie die Kopfstütze. ( S. 146)
Befestigen Sie das Kinderrückhal-
tesystem mit dem Sicherheitsgurt
oder mit der starren ISOFIX-Veran-
kerung.
Öffnen Sie den Deckel über dem
Halter, hängen Sie den Haken am
Halter ein, und ziehen Sie den
Obergurt fest.
Stellen Sie sicher, dass der Obergurt
fest eingerastet ist.
Fahrzeuge mit Gepäckraumabdeckung: Bringen Sie die Gepäckraumab-
deckung wieder an.
■ Einbau eines Kinderrückhaltesystems mit einem Sicherheitsgurt
Zum Befestigen des Kinderrückhaltesystems mit einem Sicherheitsgurt benötigen Sie
einen Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kin-
derrückhaltesystem keinen Halteclip hat, können Sie die folgenden Gegenstände bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
Kinderrückhaltesysteme mit Obergurt (Fahrzeuge mit Rücksitzen)
1
2
3
4
5

711-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M

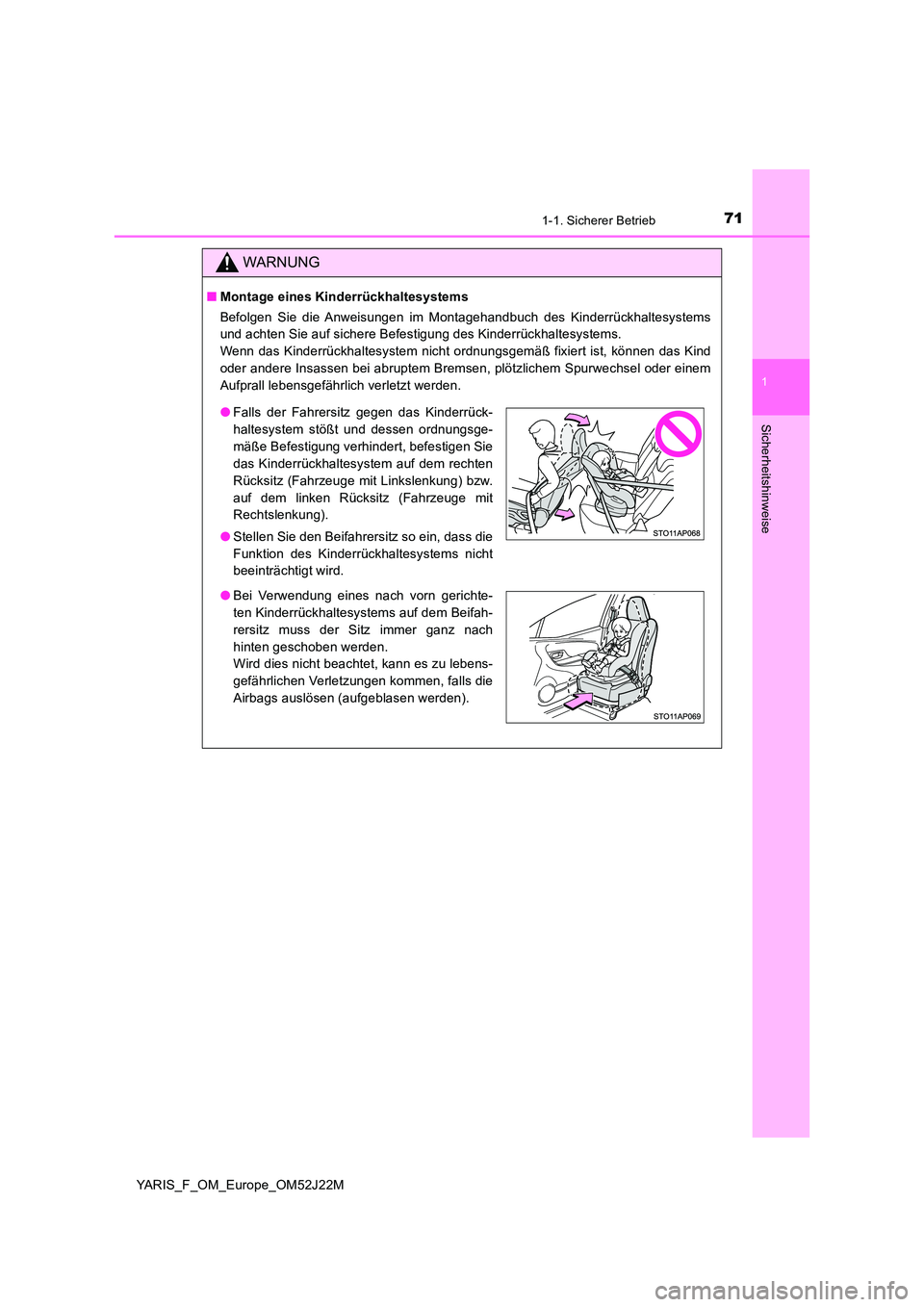

WARNUNG
■Montage eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhaltesystems
und achten Sie auf sichere Befestigung des Kinderrückhaltesystems.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können das Kind
oder andere Insassen bei abruptem Bremsen, plötzlichem Spurwechsel oder einem
Aufprall lebensgefährlich verletzt werden.
● Falls der Fahrersitz gegen das Kinderrück-
haltesystem stößt und dessen ordnungsge-
mäße Befestigung verhindert, befestigen Sie
das Kinderrückhaltesystem auf dem rechten
Rücksitz (Fahrzeuge mit Linkslenkung) bzw.
auf dem linken Rücksitz (Fahrzeuge mit
Rechtslenkung).
● Stellen Sie den Beifahrersitz so ein, dass die
Funktion des Kinderrückhaltesystems nicht
beeinträchtigt wird.
● Bei Verwendung eines nach vorn gerichte-
ten Kinderrückhaltesystems auf dem Beifah-
rersitz muss der Sitz immer ganz nach
hinten geschoben werden.
Wird dies nicht beachtet, kann es zu lebens-
gefährlichen Verletzungen kommen, falls die
Airbags auslösen (aufgeblasen werden).

721-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M

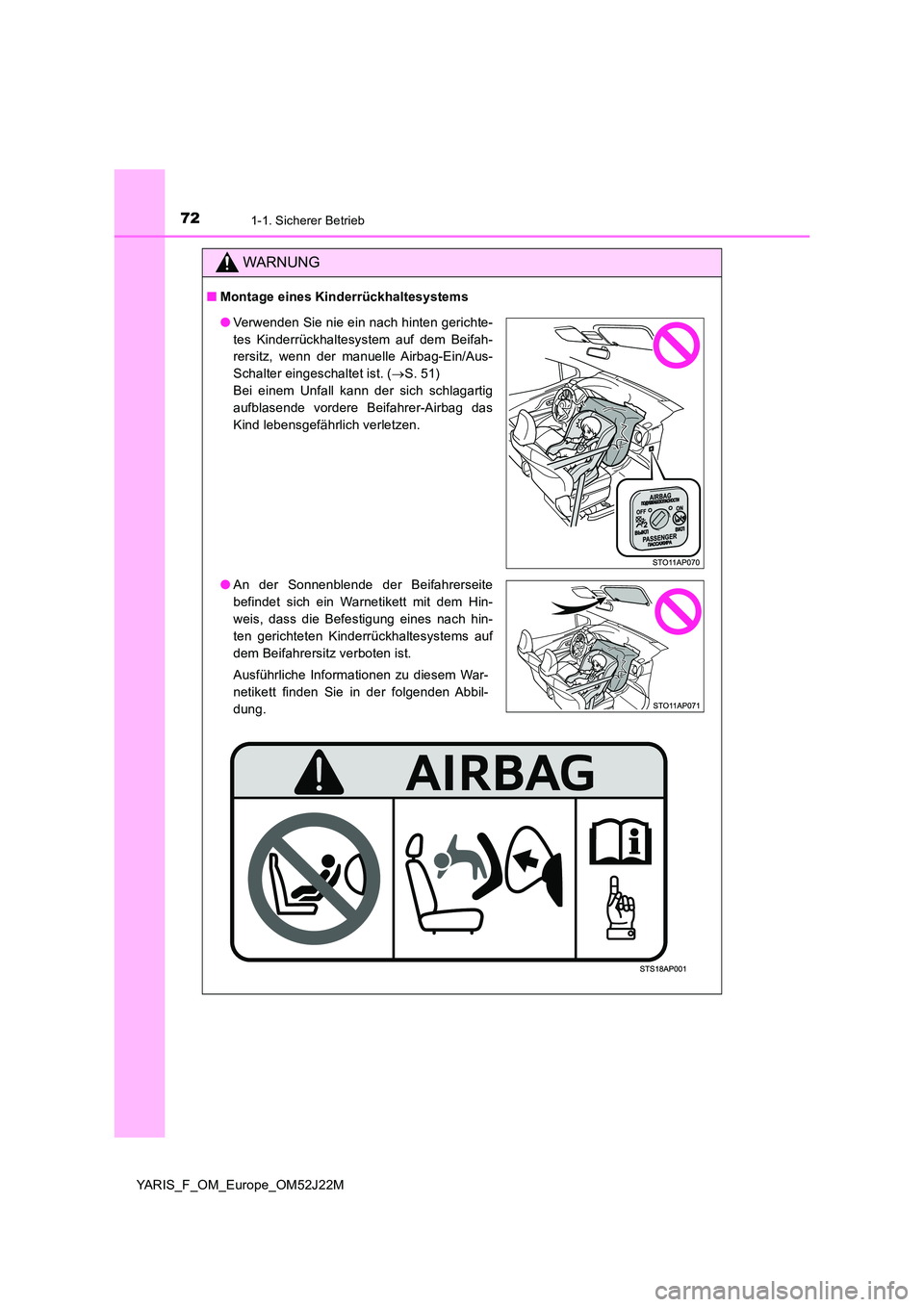

WARNUNG
■Montage eines Kinderrückhaltesystems
●Verwenden Sie nie ein nach hinten gerichte-
tes Kinderrückhaltesystem auf dem Beifah-
rersitz, wenn der manuelle Airbag-Ein/Aus-
Schalter eingeschaltet ist. ( S. 51)
Bei einem Unfall kann der sich schlagartig
aufblasende vordere Beifahrer-Airbag das
Kind lebensgefährlich verletzen.
● An der Sonnenblende der Beifahrerseite
befindet sich ein Warnetikett mit dem Hin-
weis, dass die Befestigung eines nach hin-
ten gerichteten Kinderrückhaltesystems auf
dem Beifahrersitz verboten ist.
Ausführliche Informationen zu diesem War-
netikett finden Sie in der folgenden Abbil-
dung.
