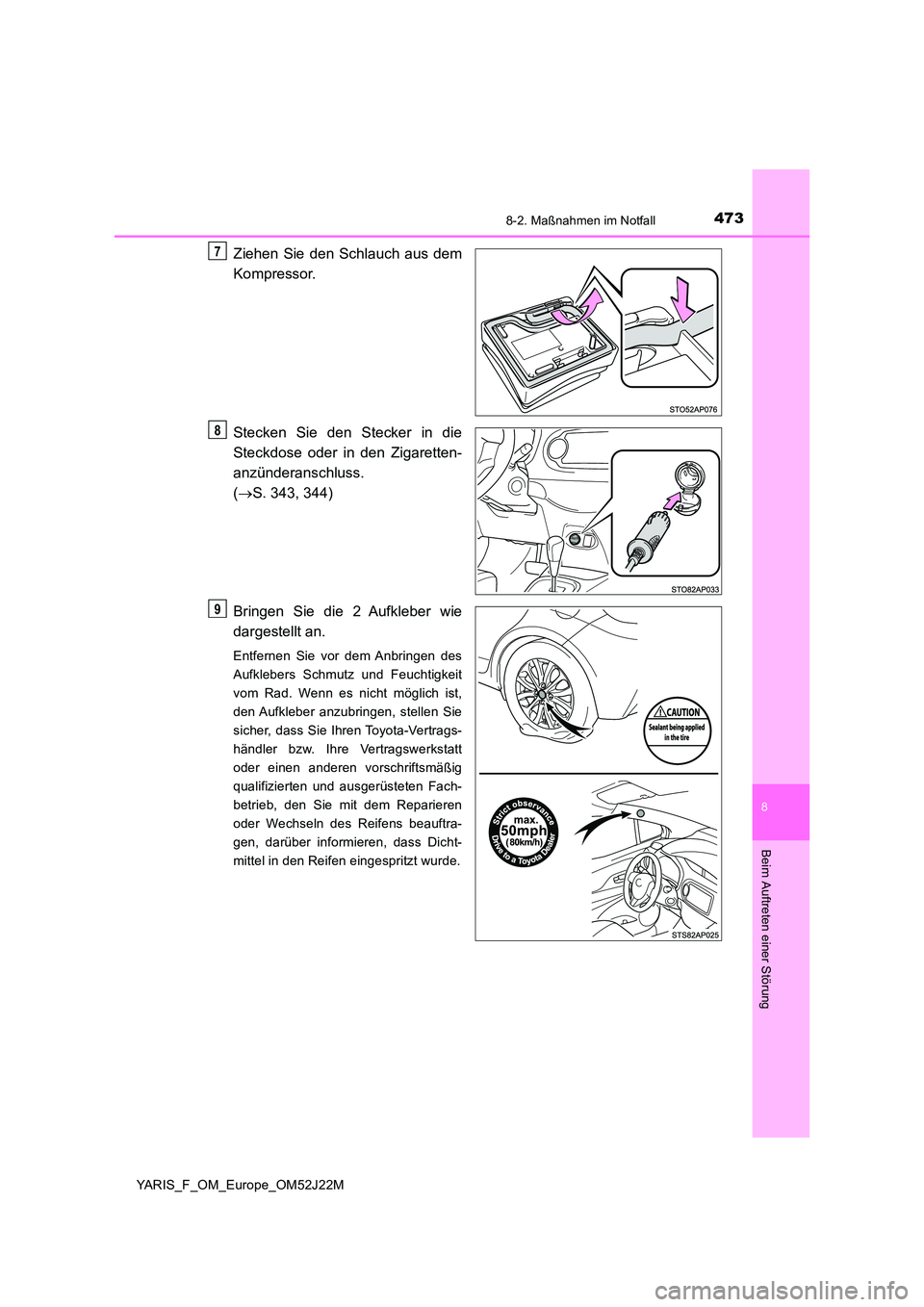

4738-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M
Ziehen Sie den Schlauch aus dem
Kompressor.
Stecken Sie den Stecker in die
Steckdose oder in den Zigaretten-
anzünderanschluss.
( S. 343, 344)
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
7
8
9

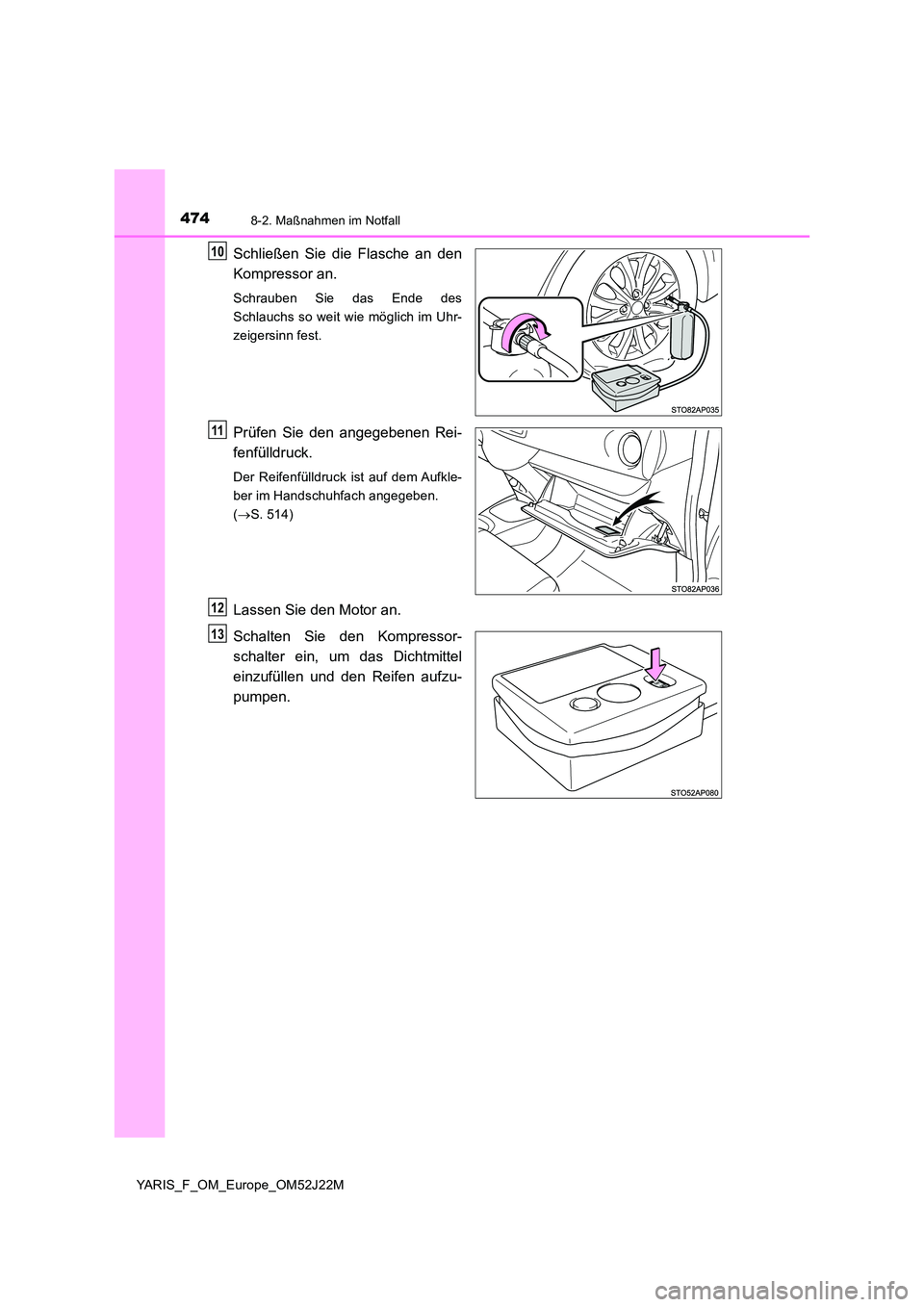

4748-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn fest.
Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkle-
ber im Handschuhfach angegeben.
( S. 514)
Lassen Sie den Motor an.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzufüllen und den Reifen aufzu-
pumpen.
10
11
12
13

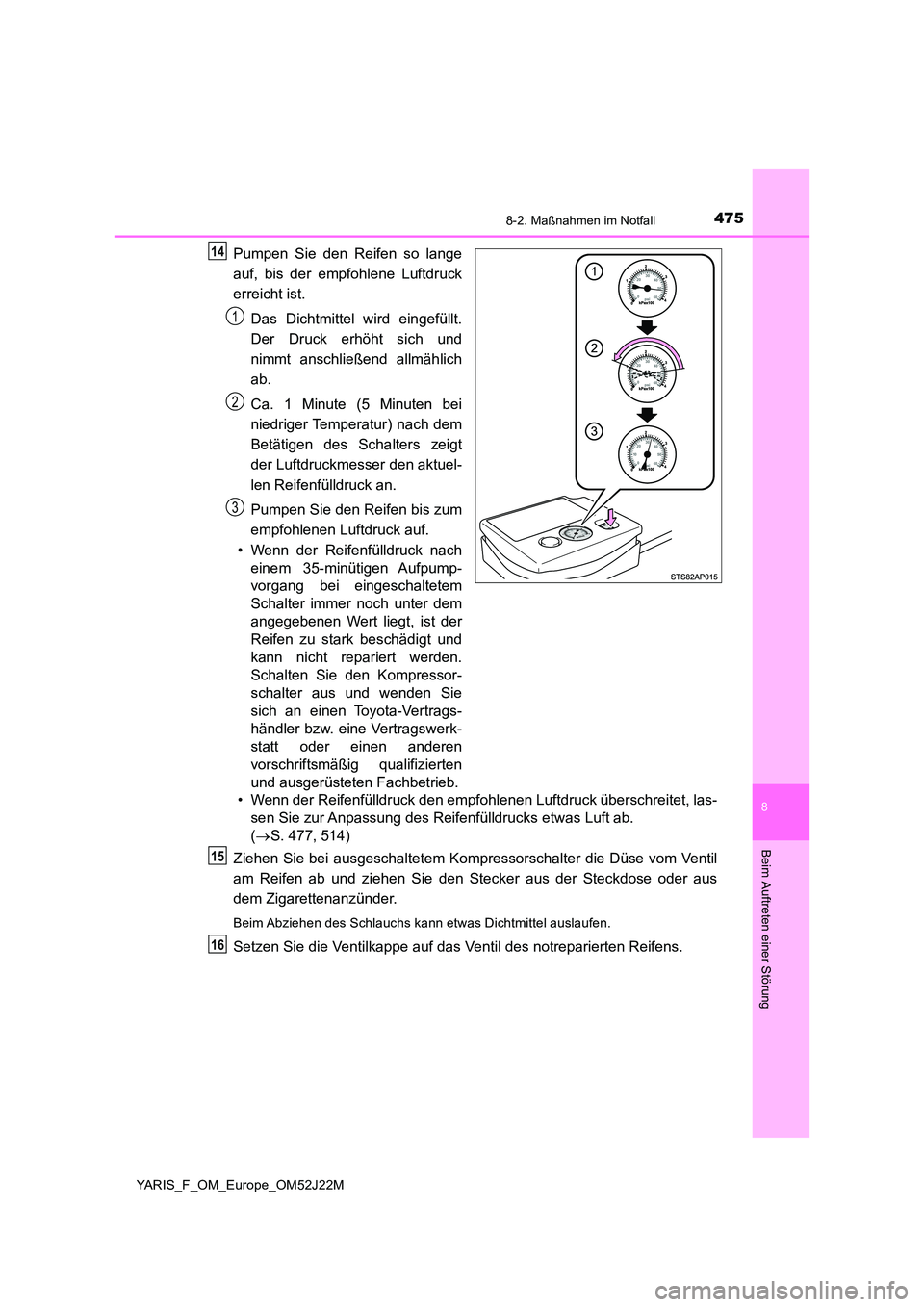

4758-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M
Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt.
Der Druck erhöht sich und
nimmt anschließend allmählich
ab.
Ca. 1 Minute (5 Minuten bei
niedriger Temperatur) nach dem
Betätigen des Schalters zeigt
der Luftdruckmesser den aktuel-
len Reifenfülldruck an.
Pumpen Sie den Reifen bis zum
empfohlenen Luftdruck auf.
• Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpump-
vorgang bei eingeschaltetem
Schalter immer noch unter dem
angegebenen Wert liegt, ist der
Reifen zu stark beschädigt und
kann nicht repariert werden.
Schalten Sie den Kompressor-
schalter aus und wenden Sie
sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
• Wenn der Reifenfülldruck den empfohlenen Luftdruck überschreitet, las-
sen Sie zur Anpassung des Reifenfülldrucks etwas Luft ab.
( S. 477,514)
Ziehen Sie bei ausgeschaltetem Kompressorschalter die Düse vom Ventil
am Reifen ab und ziehen Sie den Stecker aus der Steckdose oder aus
dem Zigarettenanzünder.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Setzen Sie die Ventilkappe auf das Ventil des notreparierten Reifens.
14
1
2
3
15
16

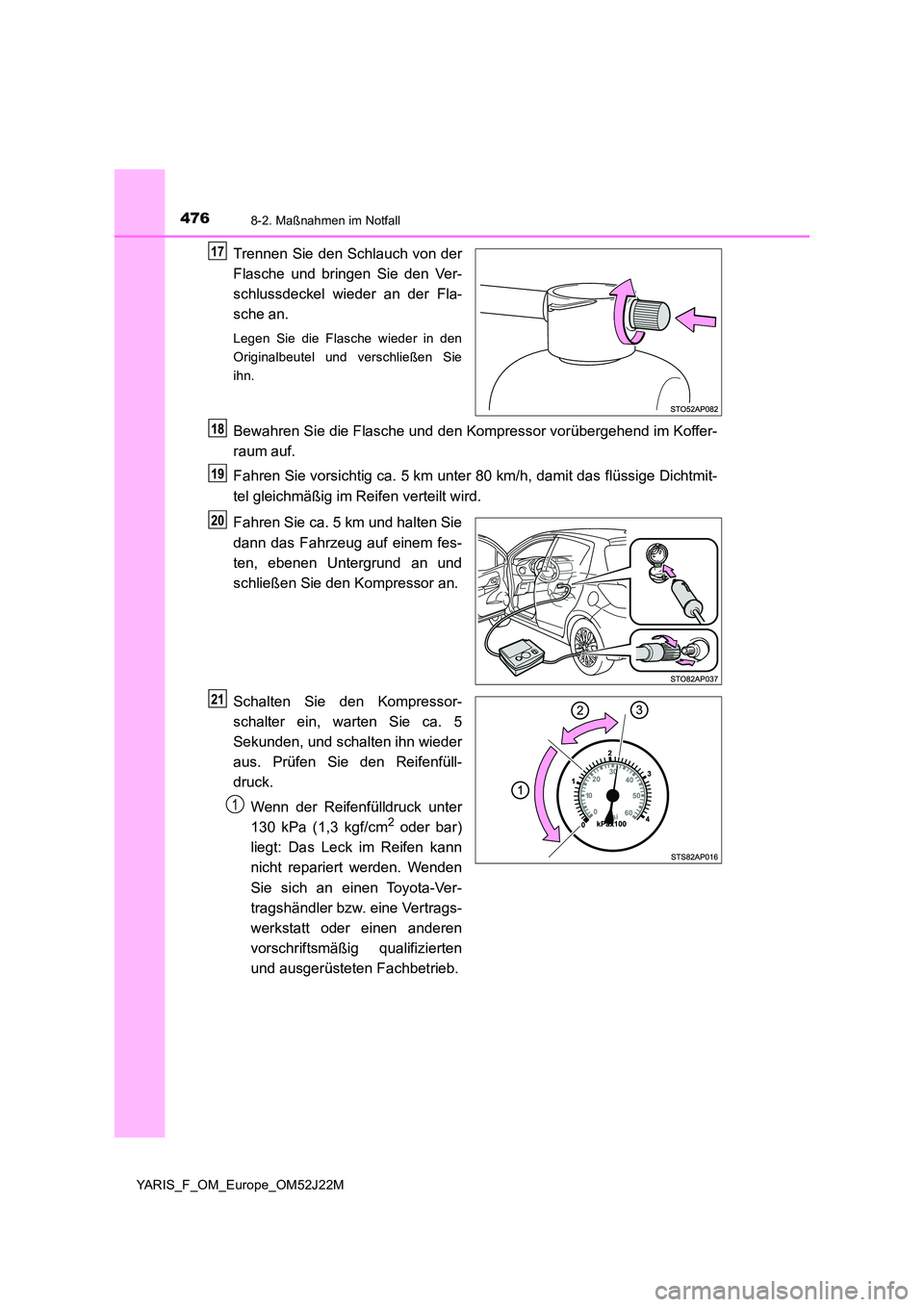

4768-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M
Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den
Originalbeutel und verschließen Sie
ihn.
Bewahren Sie die Flasche und den Kompressor vorübergehend im Koffer-
raum auf.
Fahren Sie vorsichtig ca. 5 km unter 80 km/h, damit das flüssige Dichtmit-
tel gleichmäßig im Reifen verteilt wird.
Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem fes-
ten, ebenen Untergrund an und
schließen Sie den Kompressor an.
Schalten Sie den Kompressor-
schalter ein, warten Sie ca. 5
Sekunden, und schalten ihn wieder
aus. Prüfen Sie den Reifenfüll-
druck.
Wenn der Reifenfülldruck unter
130 kPa (1,3 kgf/cm2 oder bar)
liegt: Das Leck im Reifen kann
nicht repariert werden. Wenden
Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertrags-
werkstatt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
17
1

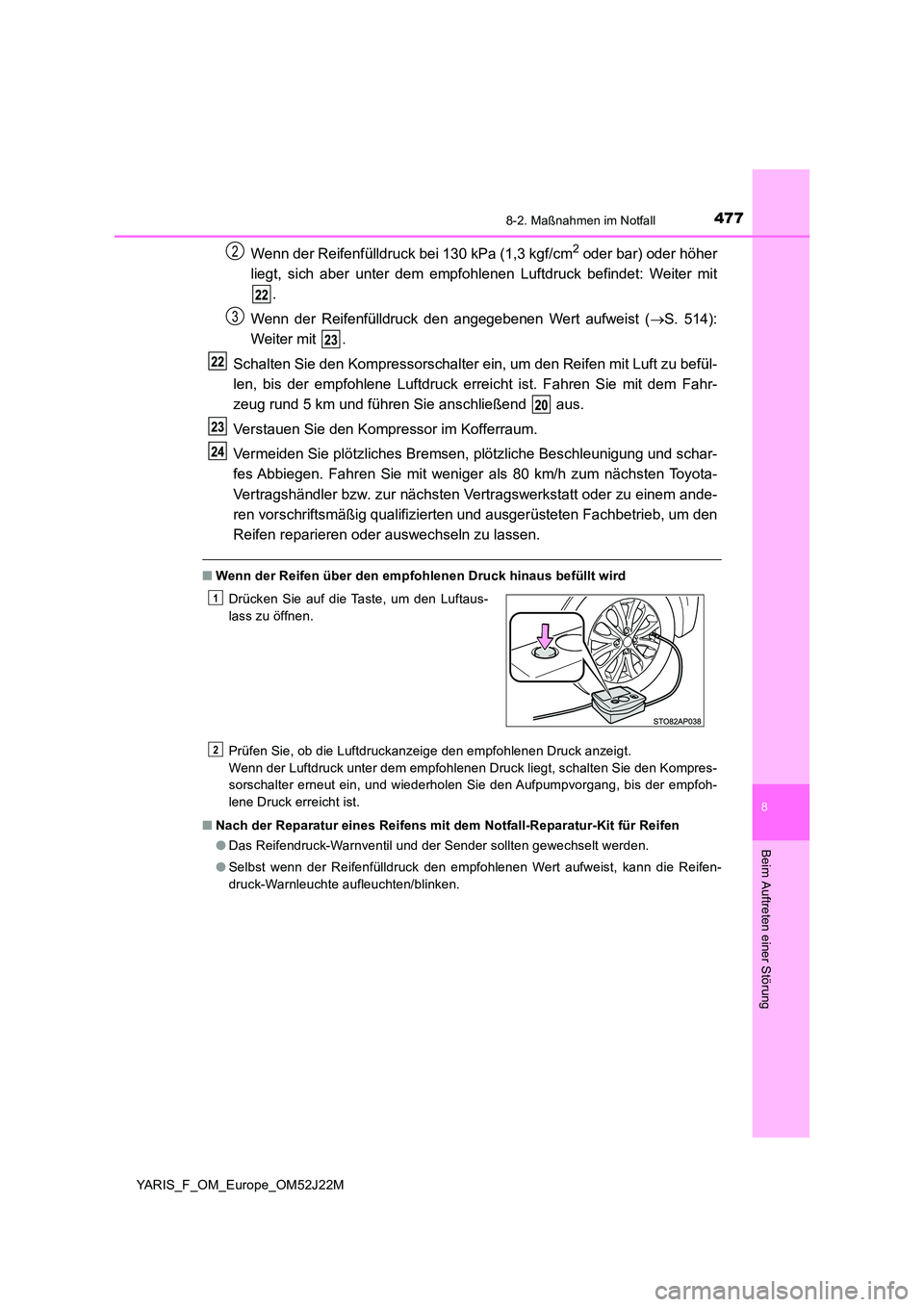

4778-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M
Wenn der Reifenfülldruck bei 130 kPa (1,3 kgf/cm2 oder bar) oder höher
liegt, sich aber unter dem empfohlenen Luftdruck befindet: Weiter mit
.
Wenn der Reifenfülldruck den angegebenen Wert aufweist ( S. 514):
Weiter mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der empfohlene Luftdruck erre icht ist. Fahren Sie mit dem Fahr-
zeug rund 5 km und führen Sie anschließend aus.
Verstauen Sie den Kompressor im Kofferraum.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler bzw. zur nächsten Vertragswerkstatt oder zu einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
■ Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck anzeigt.
Wenn der Luftdruck unter dem empfohlenen Druck liegt, schalten Sie den Kompres-
sorschalter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■ Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen
● Das Reifendruck-Warnventil und der Sender sollten gewechselt werden.
● Selbst wenn der Reifenfülldruck den empfohlenen Wert aufweist, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.
Drücken Sie auf die Taste, um den Luftaus-
lass zu öffnen.
2
3
1
2

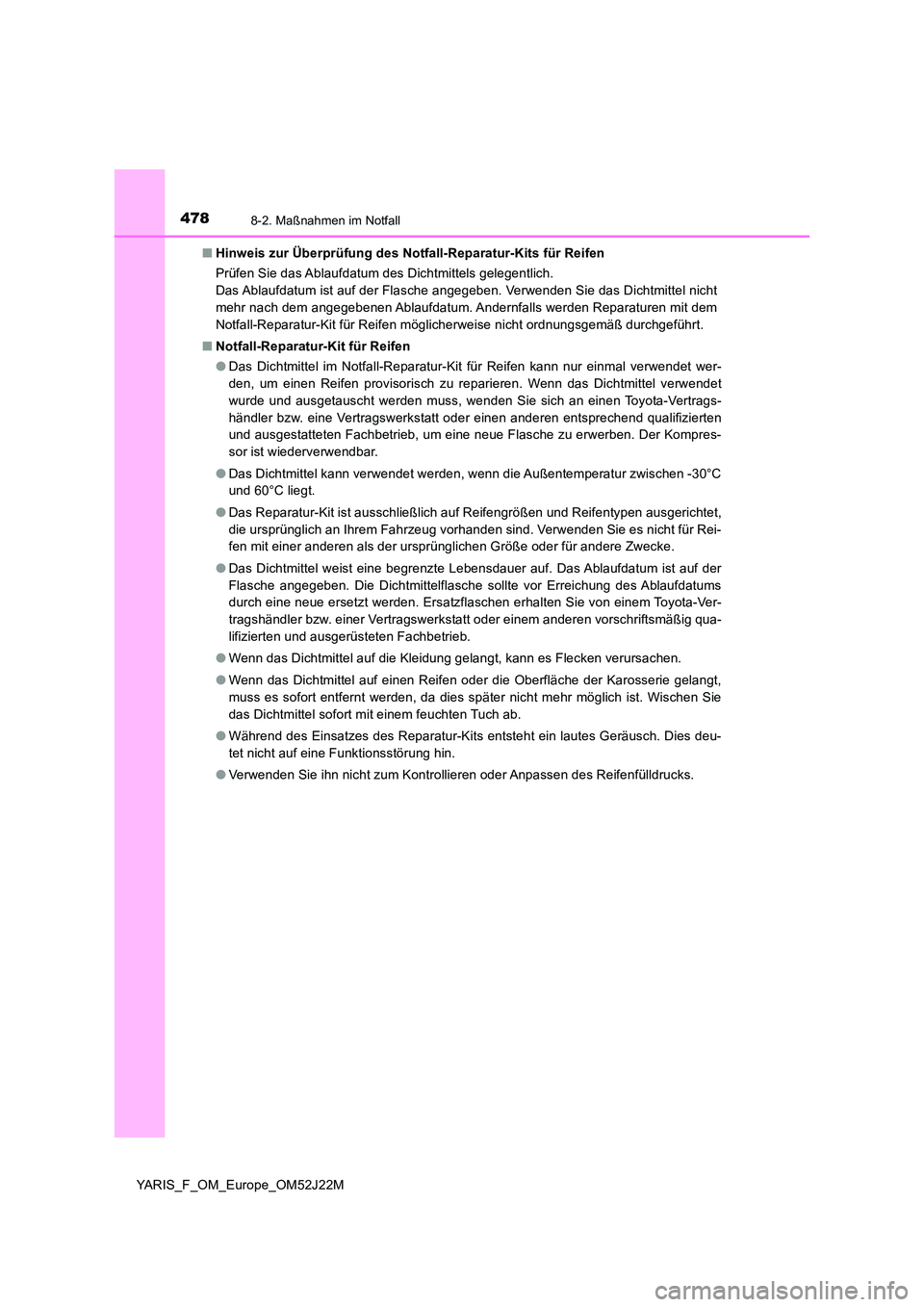

4788-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M
■ Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchgeführt.
■ Notfall-Reparatur-Kit für Reifen
● Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen entsprechend qualifizierten
und ausgestatteten Fachbetrieb, um eine neue Flasche zu erwerben. Der Kompres-
sor ist wiederverwendbar.
● Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
und 60°C liegt.
● Das Reparatur-Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet,
die ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Rei-
fen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
● Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor Erreichung des Ablaufdatums
durch eine neue ersetzt werden. Ersatzflaschen erhalten Sie von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb.
● Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
● Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt,
muss es sofort entfernt werden, da dies später nicht mehr möglich ist. Wischen Sie
das Dichtmittel sofort mit einem feuchten Tuch ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
● Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.

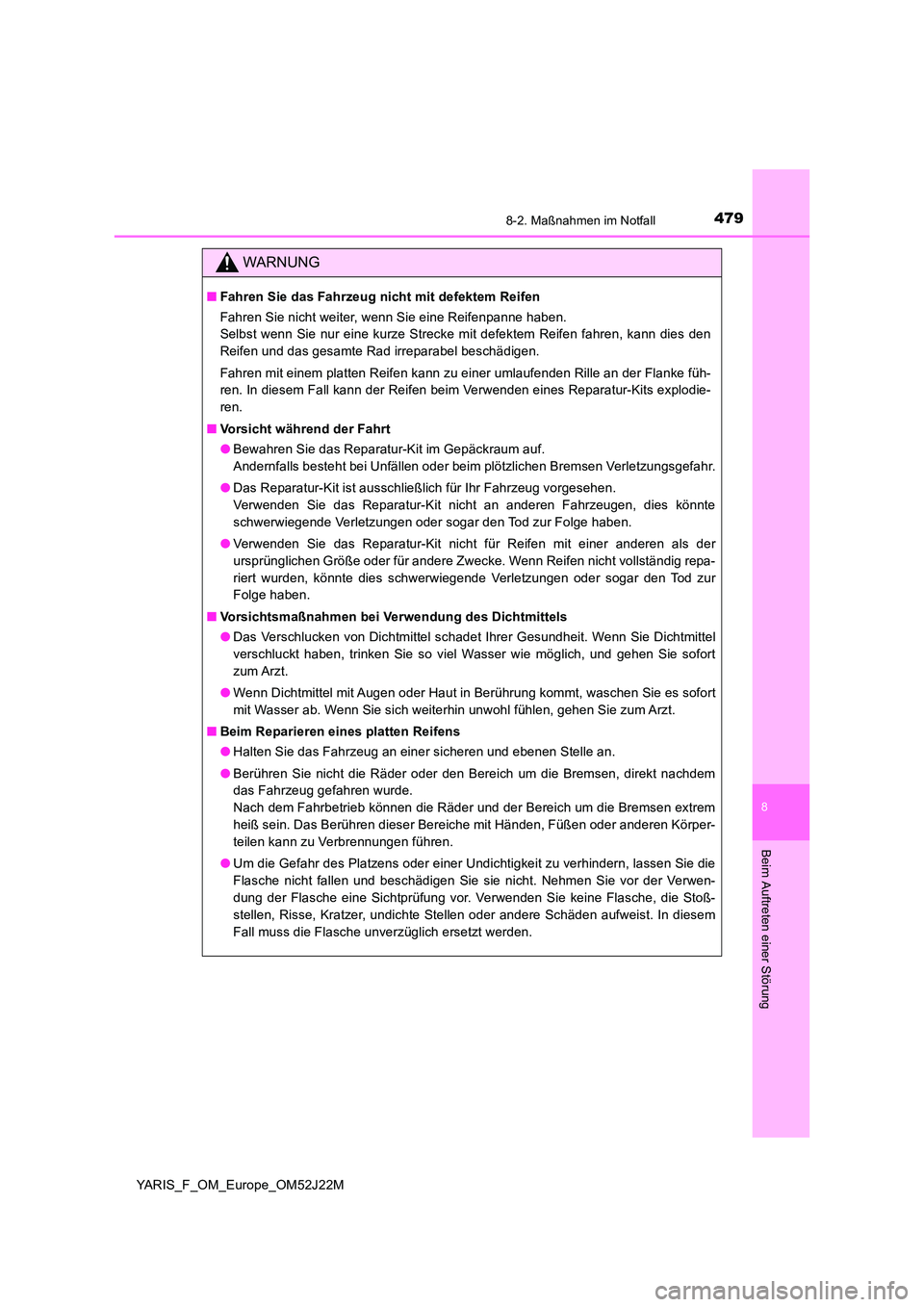

4798-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M
WARNUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-
ren. In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodie-
ren.
■ Vorsicht während der Fahrt
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf.
Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungsgefahr.
● Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug vorgesehen.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
● Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der
ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repa-
riert wurden, könnte dies schwerwiegende Verletzungen oder sogar den Tod zur
Folge haben.
■ Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
● Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort
zum Arzt.
● Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es sofort
mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
■ Beim Reparieren eines platten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb können die Räder und der Bereich um die Bremsen extrem
heiß sein. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Körper-
teilen kann zu Verbrennungen führen.
● Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die
Flasche nicht fallen und beschädigen Sie sie nicht. Nehmen Sie vor der Verwen-
dung der Flasche eine Sichtprüfung vor. Verwenden Sie keine Flasche, die Stoß-
stellen, Risse, Kratzer, undichte Stellen oder andere Schäden aufweist. In diesem
Fall muss die Flasche unverzüglich ersetzt werden.

4808-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M
WARNUNG
●Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am Fahrzeug
angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit dem Ventil verbun-
den ist, kann Luft entweichen oder Dichtmittel herausspritzen.
● Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
● Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dichtmittel
herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen
gelassen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglichkeit
besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie
Risse oder eine Verformung des Reifens feststellen, schalten Sie den Kompressor-
schalter aus und stoppen Sie unverzüglich den Instandsetzungsvorgang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
● Teile des Reparatur-Kits können während des Instandsetzungsvorgangs heiß wer-
den. Gehen Sie während und nach dem Instandsetzungsvorgang vorsichtig mit
dem Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbe-
reich zwischen Flasche und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, wo sich ein
SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
■ Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um die Unfallgefahr zu verrin-
gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kont-
rolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen ver-
ursachen.
● Fahren Sie vorsichtig mit langsamer Geschwindigkeit. Seien Sie bei Richtungsän-
derungen bzw. beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck: Beträgt der Reifenfülldruck 130 kPa (1,3 kgf/cm2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.
