3136-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52J22M

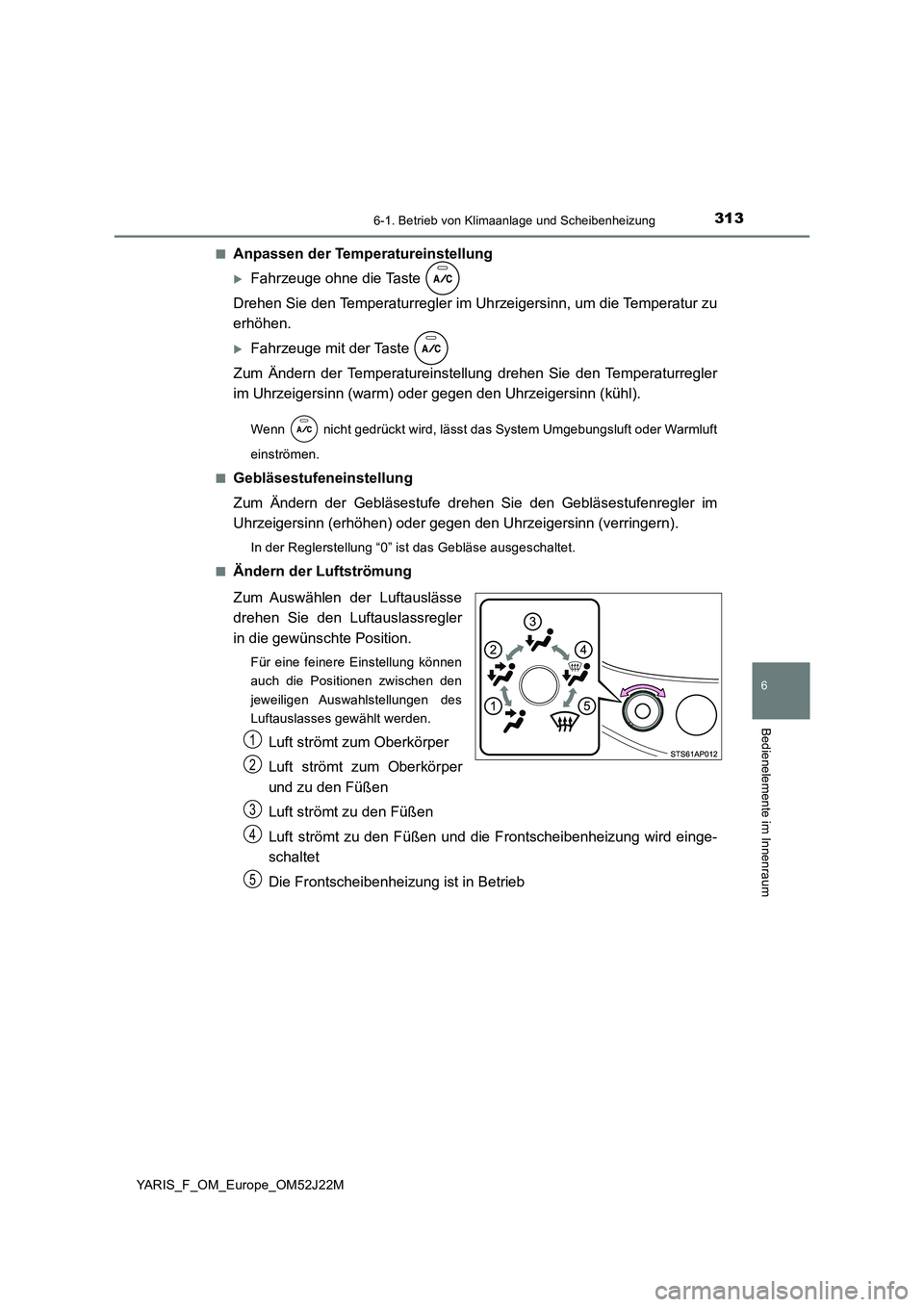

■Anpassen der Temperatureinstellung
Fahrzeuge ohne die Taste
Drehen Sie den Temperaturregler im Uh rzeigersinn, um die Temperatur zu
erhöhen.
Fahrzeuge mit der Taste
Zum Ändern der Temperatureinstellung drehen Sie den Temperaturregler
im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn (kühl).
Wenn nicht gedrückt wird, lässt das System Umgebungsluft oder Warmluft
einströmen.
■Gebläsestufeneinstellung
Zum Ändern der Gebläsestufe dr ehen Sie den Gebläsestufenregler im
Uhrzeigersinn (erhöhen) oder gegen den Uhrzeigersinn (verringern).
In der Reglerstellung “0” ist das Gebläse ausgeschaltet.
■Ändern der Luftströmung
Zum Auswählen der Luftauslässe
drehen Sie den Luftauslassregler
in die gewünschte Position.
Für eine feinere Einstellung können
auch die Positionen zwischen den
jeweiligen Auswahlstellungen des
Luftauslasses gewählt werden.
Luft strömt zum Oberkörper
Luft strömt zum Oberkörper
und zu den Füßen
Luft strömt zu den Füßen
Luft strömt zu den Füßen und die Frontscheibenheizung wird einge-
schaltet
Die Frontscheibenheizung ist in Betrieb
1
2
3
4
5

3146-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52J22M

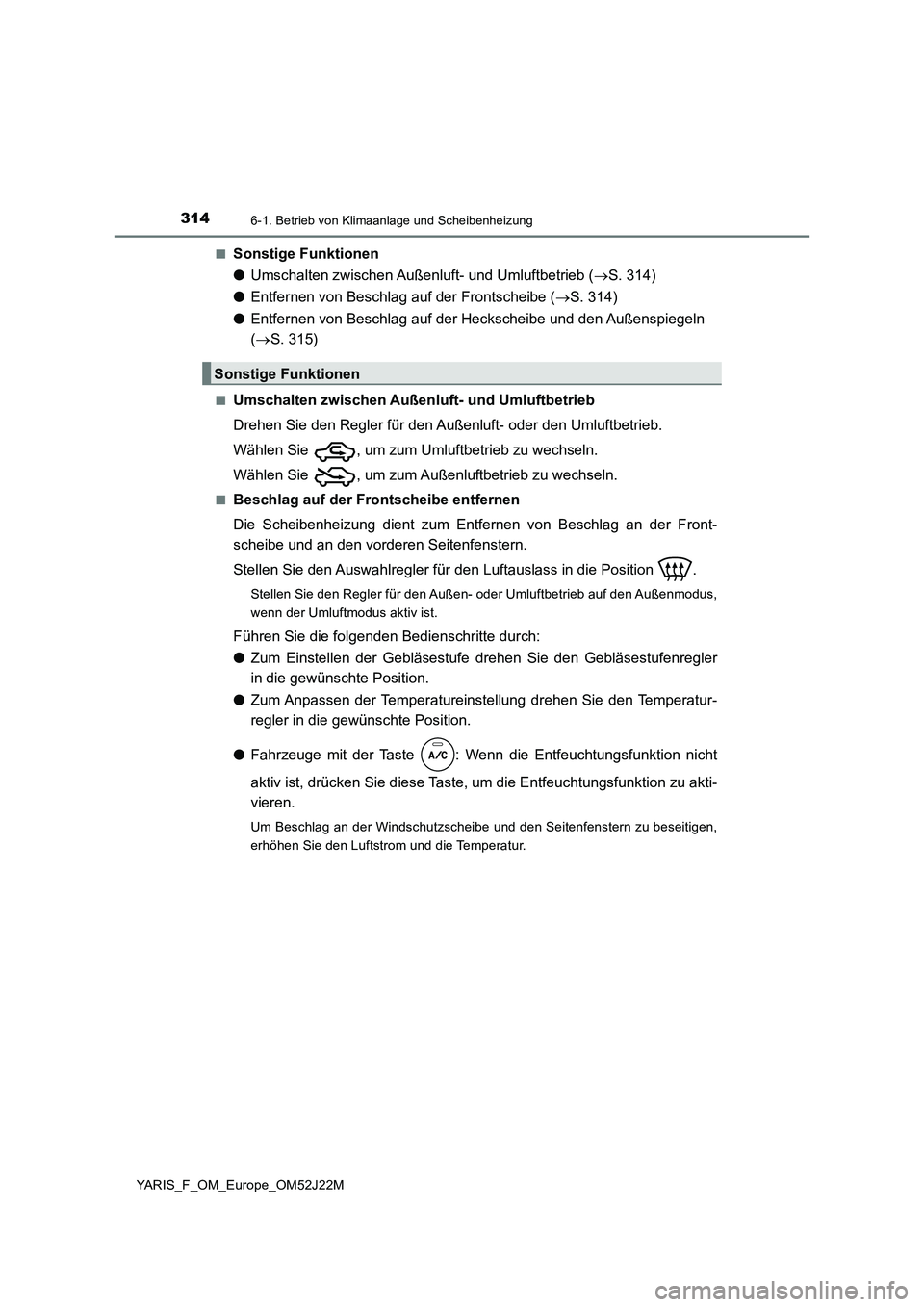

■Sonstige Funktionen
● Umschalten zwischen Außenluft- und Umluftbetrieb (S. 314)
● Entfernen von Beschlag auf der Frontscheibe (S. 314)
● Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
( S. 315)
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drehen Sie den Regler für den Außenluft- oder den Umluftbetrieb.
Wählen Sie , um zum Umluftbetrieb zu wechseln.
Wählen Sie , um zum Außenluftbetrieb zu wechseln.
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Stellen Sie den Auswahlregler für den Luftauslass in die Position .
Stellen Sie den Regler für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist.
Führen Sie die folgenden Bedienschritte durch:
● Zum Einstellen der Gebläsestufe drehen Sie den Gebläsestufenregler
in die gewünschte Position.
● Zum Anpassen der Temperatureinstellung drehen Sie den Temperatur-
regler in die gewünschte Position.
● Fahrzeuge mit der Taste : Wenn die Entfeuchtungsfunktion nicht
aktiv ist, drücken Sie diese Taste, um die Entfeuchtungsfunktion zu akti-
vieren.
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
Sonstige Funktionen

3156-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52J22M

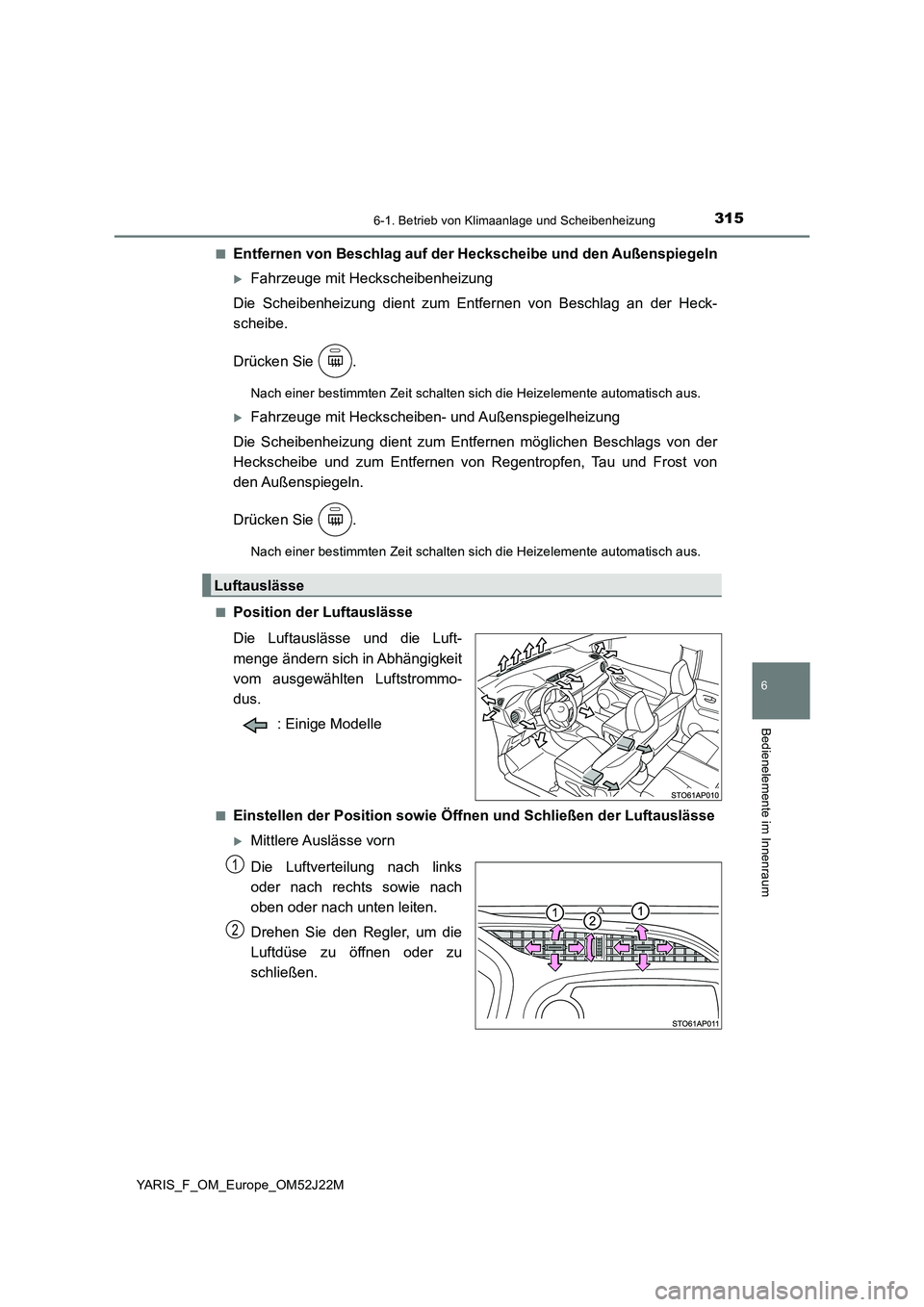

■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Fahrzeuge mit Heckscheibenheizung
Die Scheibenheizung dient zum Entfernen von Beschlag an der Heck-
scheibe.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Fahrzeuge mit Heckscheiben- und Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Mittlere Auslässe vorn
Die Luftverteilung nach links
oder nach rechts sowie nach
oben oder nach unten leiten.
Drehen Sie den Regler, um die
Luftdüse zu öffnen oder zu
schließen.
Luftauslässe
1
2

3166-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52J22M
Seitenauslässe vorn
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Öffnen Sie die Luftdüse.
Schließen Sie die Luftdüse.
■ Beschlagbildung auf den Scheiben
● Fahrzeuge mit der Taste : Die Scheiben beschlagen schnell, wenn die Feuch-
tigkeit im Fahrzeug zu hoch ist. Durch das Einschalten von wird die Luft aus
den Auslässen entfeuchtet und Beschlag wird wirkungsvoll von der Frontscheibe ent-
fernt.
● Fahrzeuge mit der Taste : Wenn Sie ausschalten, können die Scheiben
viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
Beim Fahren in Situationen mit hoher Staubentwicklung, wie z.B. in Tunneln oder in
dichtem Verkehr, stellen Sie den Regler für den Außenluft- oder Umluftbetrieb auf
Umluftbetrieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum
gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch
wirkungsvoll gekühlt.
1
2

3176-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52J22M

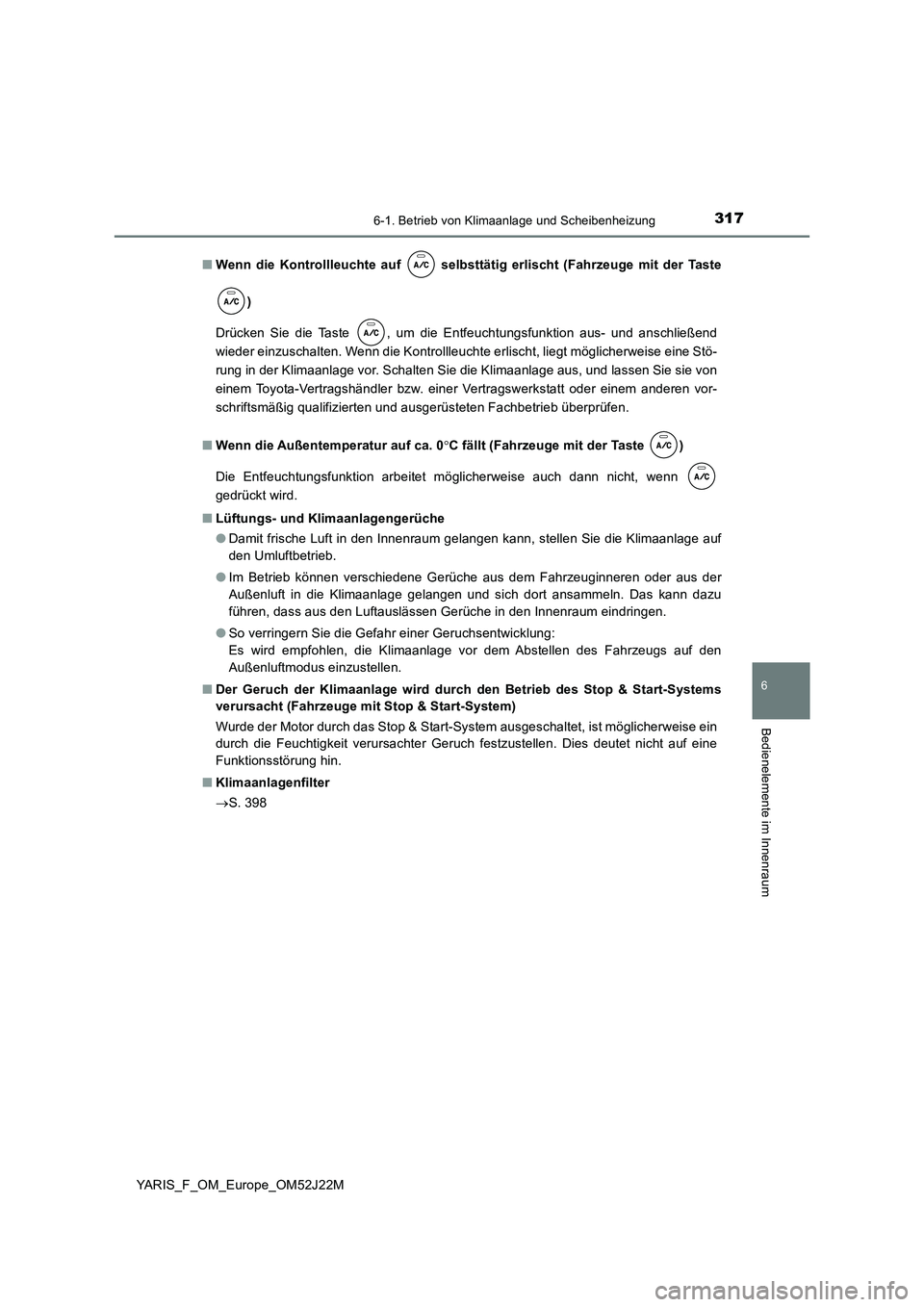

■ Wenn die Kontrollleuchte auf selbsttätig erlischt (Fahrzeuge mit der Taste
)
Drücken Sie die Taste , um die Entfeuchtungsfunktion aus- und anschließend
wieder einzuschalten. Wenn die Kontrollleuchte erlischt, liegt möglicherweise eine Stö-
rung in der Klimaanlage vor. Schalten Sie die Klimaanlage aus, und lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Wenn die Außentemperatur auf ca. 0C fällt (Fahrzeuge mit der Taste )
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
■ Der Geruch der Klimaanlage wird durch den Betrieb des Stop & Start-Systems
verursacht (Fahrzeuge mit Stop & Start-System)
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist möglicherweise ein
durch die Feuchtigkeit verursachter Geruch festzustellen. Dies deutet nicht auf eine
Funktionsstörung hin.
■ Klimaanlagenfilter
 S. 398

3186-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52J22M

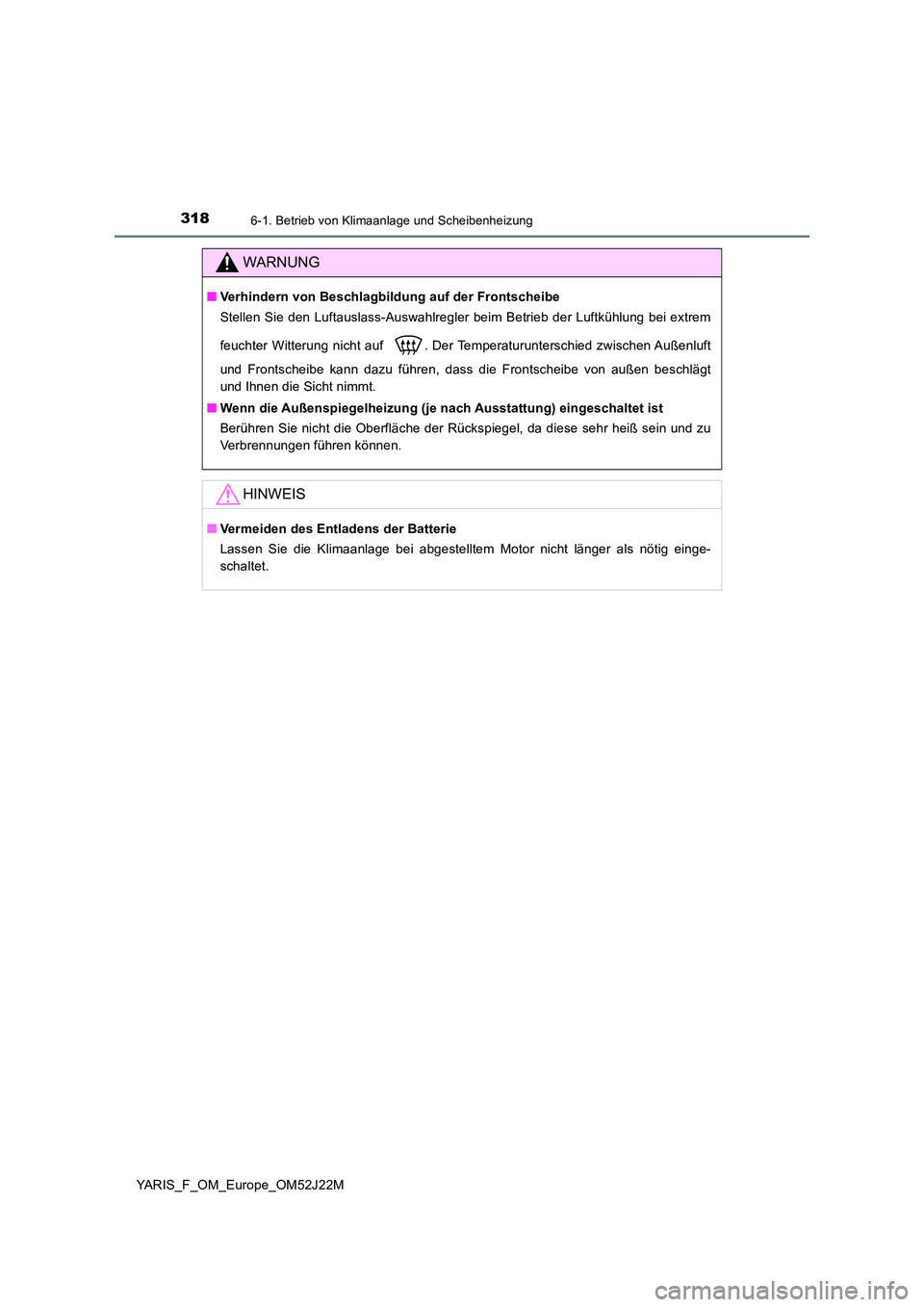

WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
Stellen Sie den Luftauslass-Auswahlregler beim Betrieb der Luftkühlung bei extrem
feuchter Witterung nicht auf . Der Temperaturunterschied zwischen Außenluft
und Frontscheibe kann dazu führen, dass die Frontscheibe von außen beschlägt
und Ihnen die Sicht nimmt.
■ Wenn die Außenspiegelheizung (je nach Ausstattung) eingeschaltet ist
Berühren Sie nicht die Oberfläche der Rückspiegel, da diese sehr heiß sein und zu
Verbrennungen führen können.
HINWEIS
■ Vermeiden des Entladens der Batterie
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.

3196-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52J22M

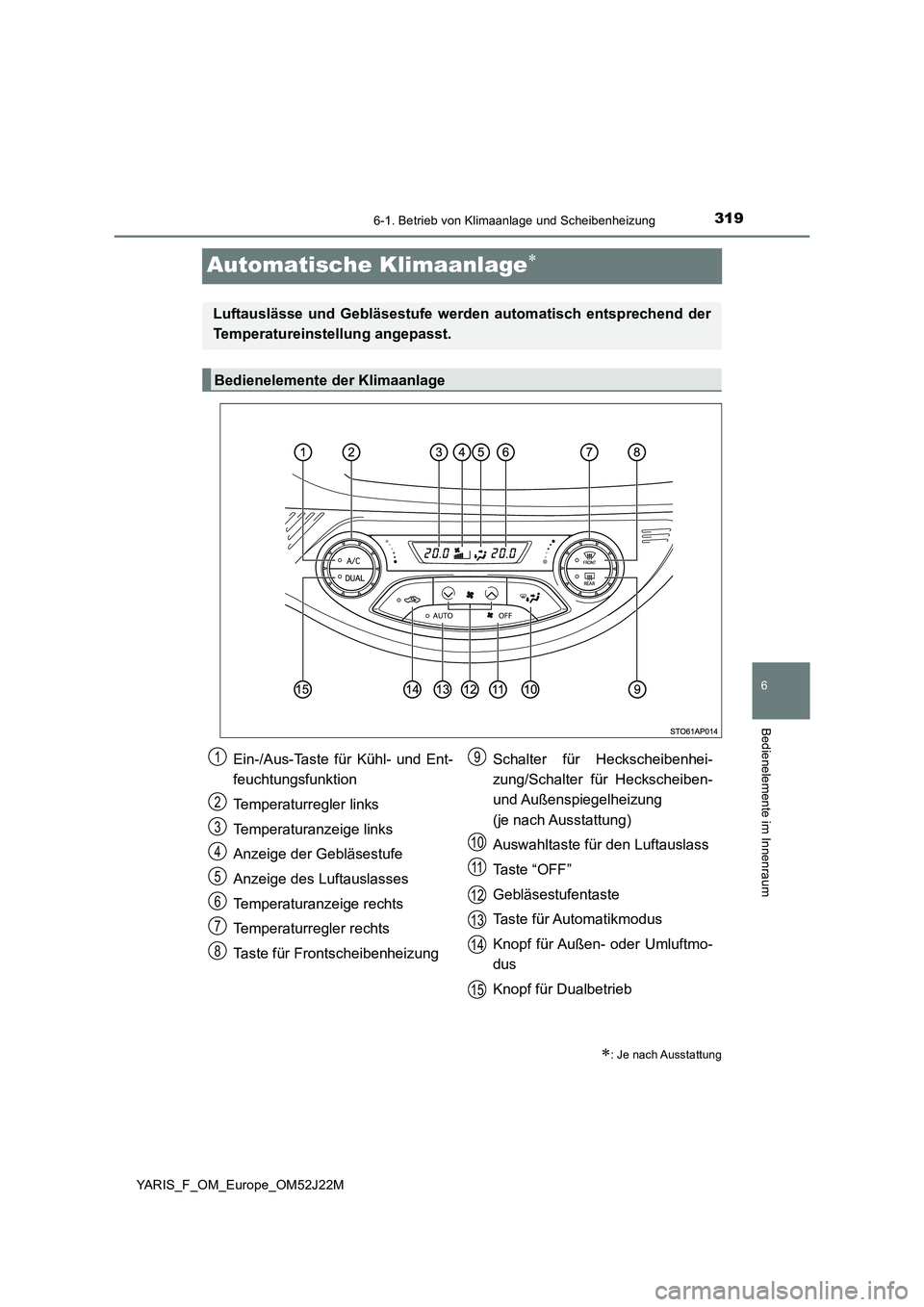

Automatische Klimaanlage
: Je nach Ausstattung
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
Ein-/Aus-Taste für Kühl- und Ent-
feuchtungsfunktion
Temperaturregler links
Temperaturanzeige links
Anzeige der Gebläsestufe
Anzeige des Luftauslasses
Temperaturanzeige rechts
Temperaturregler rechts
Taste für Frontscheibenheizung
Schalter für Heckscheibenhei-
zung/Schalter für Heckscheiben-
und Außenspiegelheizung
(je nach Ausstattung)
Auswahltaste für den Luftauslass
Ta s t e “ O F F ”
Gebläsestufentaste
Taste für Automatikmodus
Knopf für Außen- oder Umluftmo-
dus
Knopf für Dualbetrieb
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

3206-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52J22M

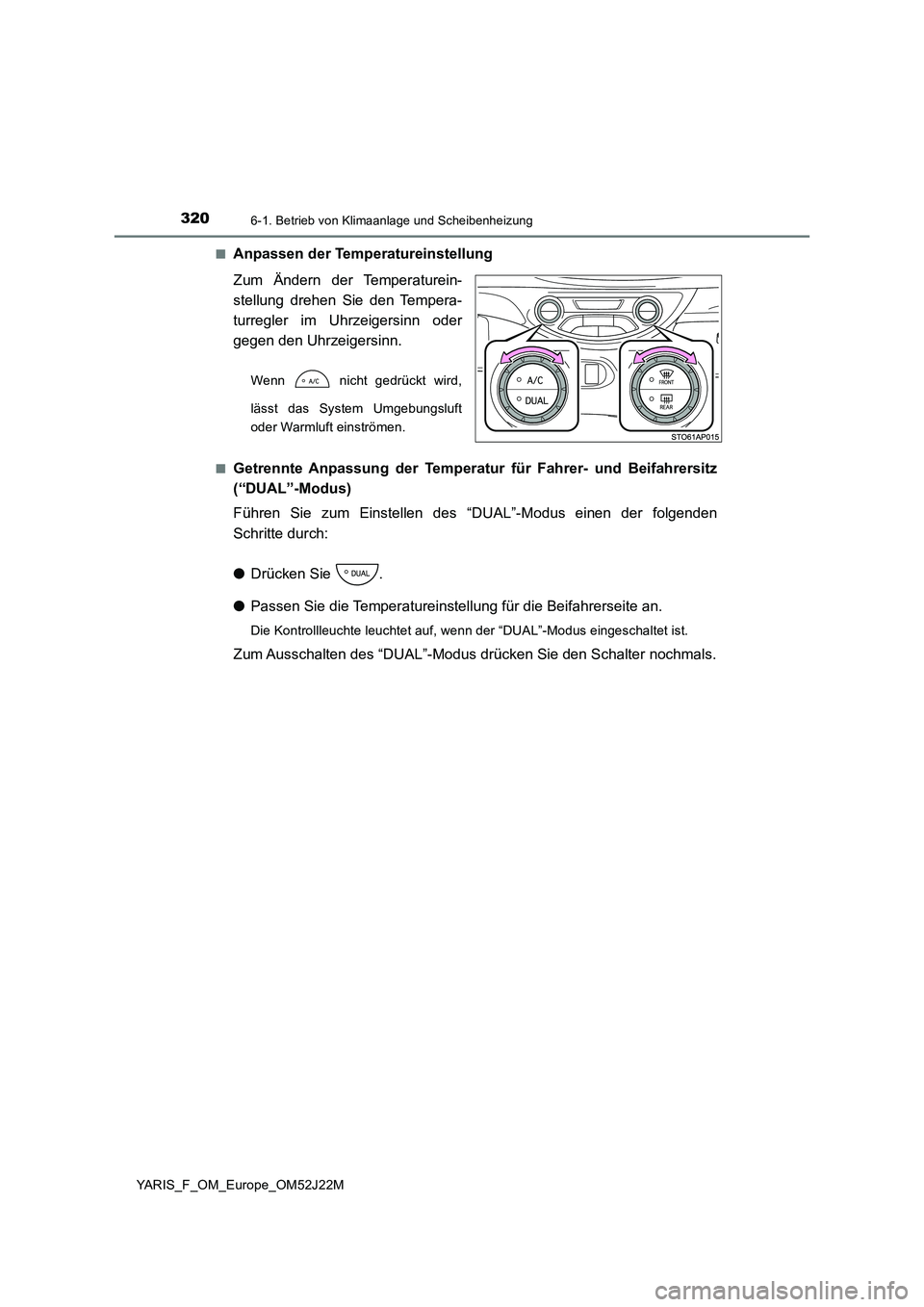

■Anpassen der Temperatureinstellung
Zum Ändern der Temperaturein-
stellung drehen Sie den Tempera-
turregler im Uhrzeigersinn oder
gegen den Uhrzeigersinn.
Wenn nicht gedrückt wird,
lässt das System Umgebungsluft
oder Warmluft einströmen.
■Getrennte Anpassung der Temperatur für Fahrer- und Beifahrersitz
(“DUAL”-Modus)
Führen Sie zum Einstellen des “DUAL”-Modus einen der folgenden
Schritte durch:
● Drücken Sie .
● Passen Sie die Temperatureinstellung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der “DUAL”-Modus eingeschaltet ist.
Zum Ausschalten des “DUAL”-Modus drücken Sie den Schalter nochmals.
