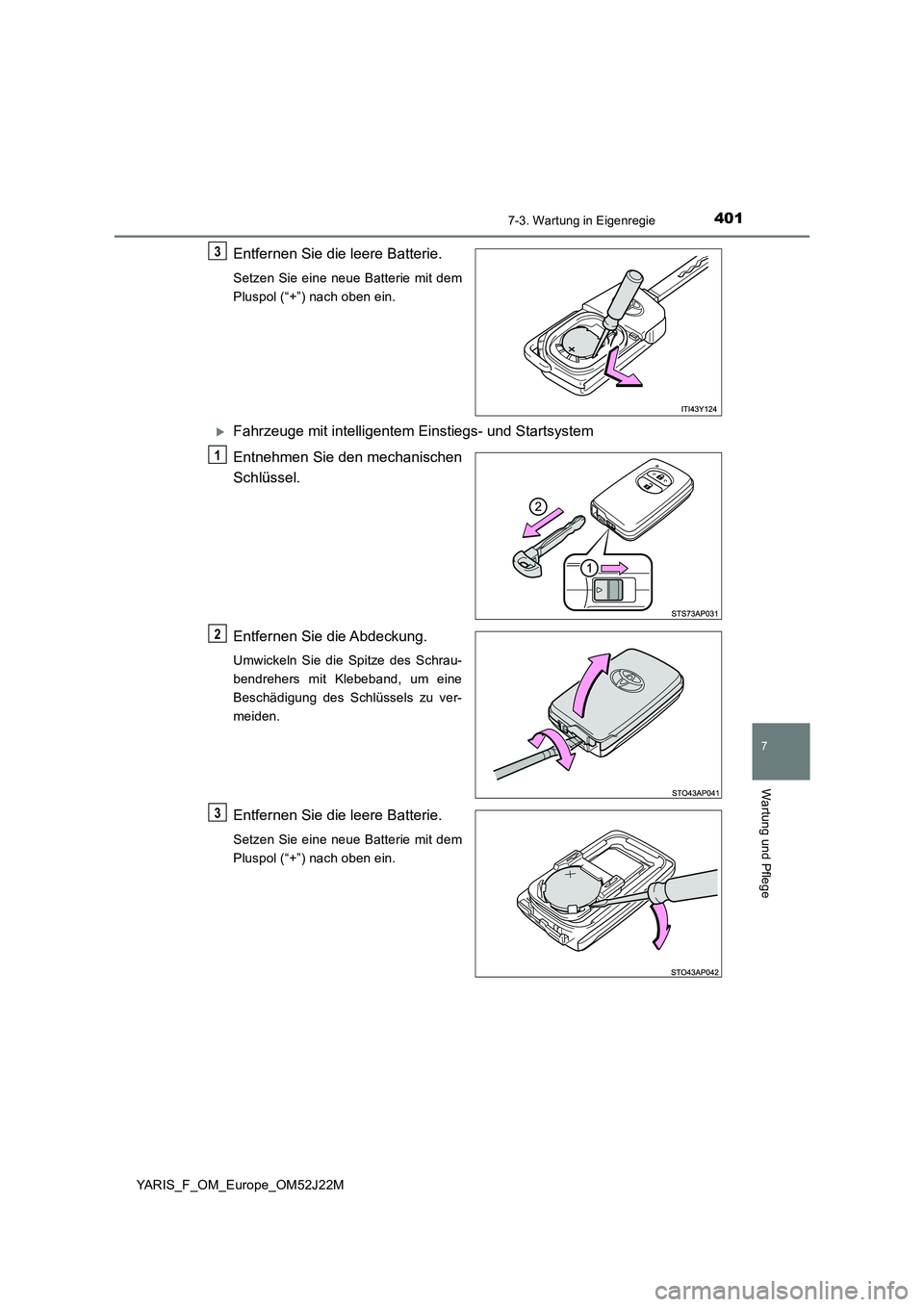

4017-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit Klebeband, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
3
1
2
3

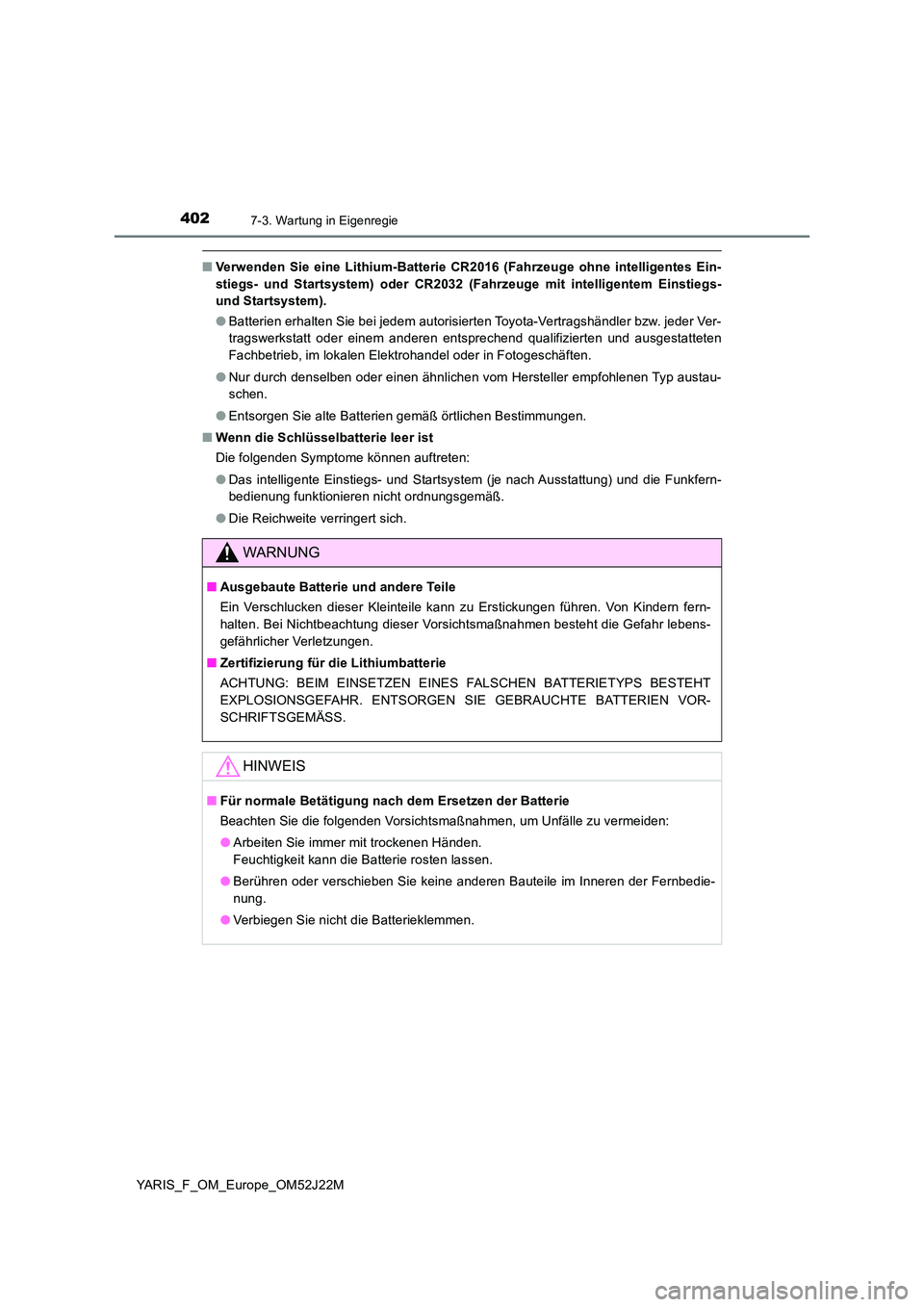

4027-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).
● Batterien erhalten Sie bei jedem autorisierten Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder einem anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
● Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
● Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die Funkfern-
bedienung funktionieren nicht ordnungsgemäß.
● Die Reichweite verringert sich.
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fern-
halten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN VOR-
SCHRIFTSGEMÄSS.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

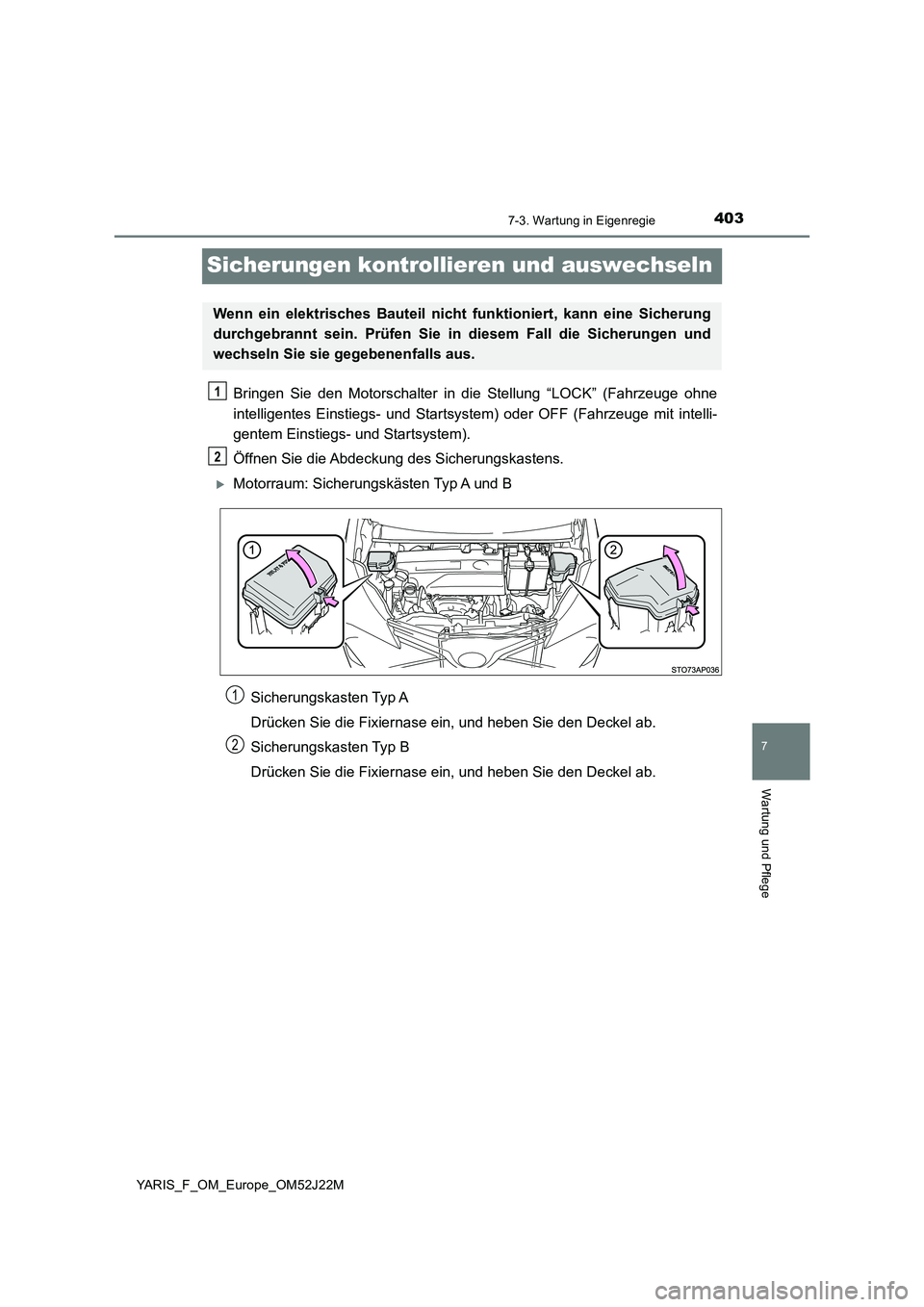

4037-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Sicherungen kontrollieren und auswechseln
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum: Sicherungskästen Typ A und B
Sicherungskasten Typ A
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
Sicherungskasten Typ B
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.
1
2
1
2

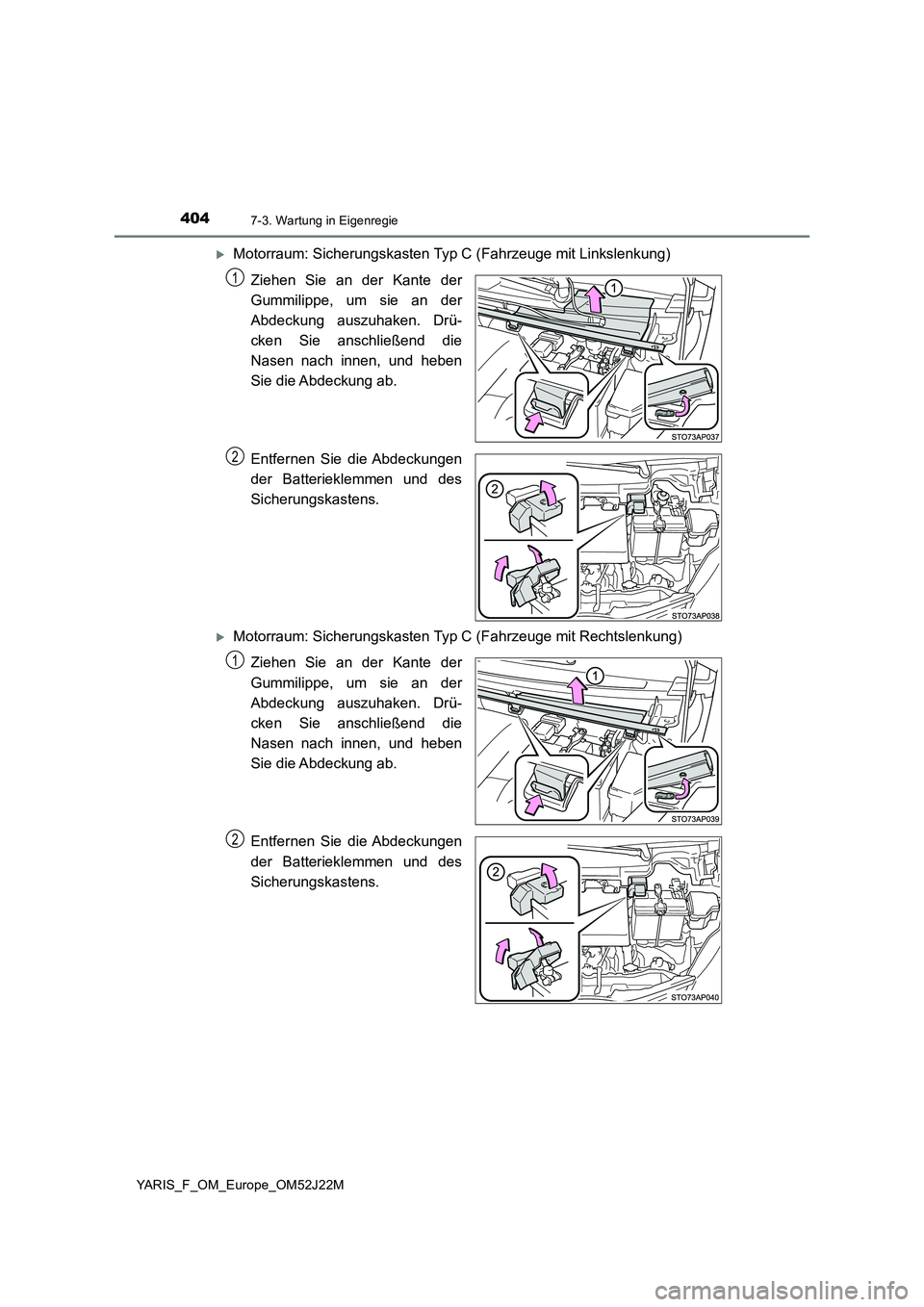

4047-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
Motorraum: Sicherungskasten Typ C (Fahrzeuge mit Linkslenkung)
Ziehen Sie an der Kante der
Gummilippe, um sie an der
Abdeckung auszuhaken. Drü-
cken Sie anschließend die
Nasen nach innen, und heben
Sie die Abdeckung ab.
Entfernen Sie die Abdeckungen
der Batterieklemmen und des
Sicherungskastens.
Motorraum: Sicherungskasten Typ C (Fahrzeuge mit Rechtslenkung)
Ziehen Sie an der Kante der
Gummilippe, um sie an der
Abdeckung auszuhaken. Drü-
cken Sie anschließend die
Nasen nach innen, und heben
Sie die Abdeckung ab.
Entfernen Sie die Abdeckungen
der Batterieklemmen und des
Sicherungskastens.
1
2
1
2

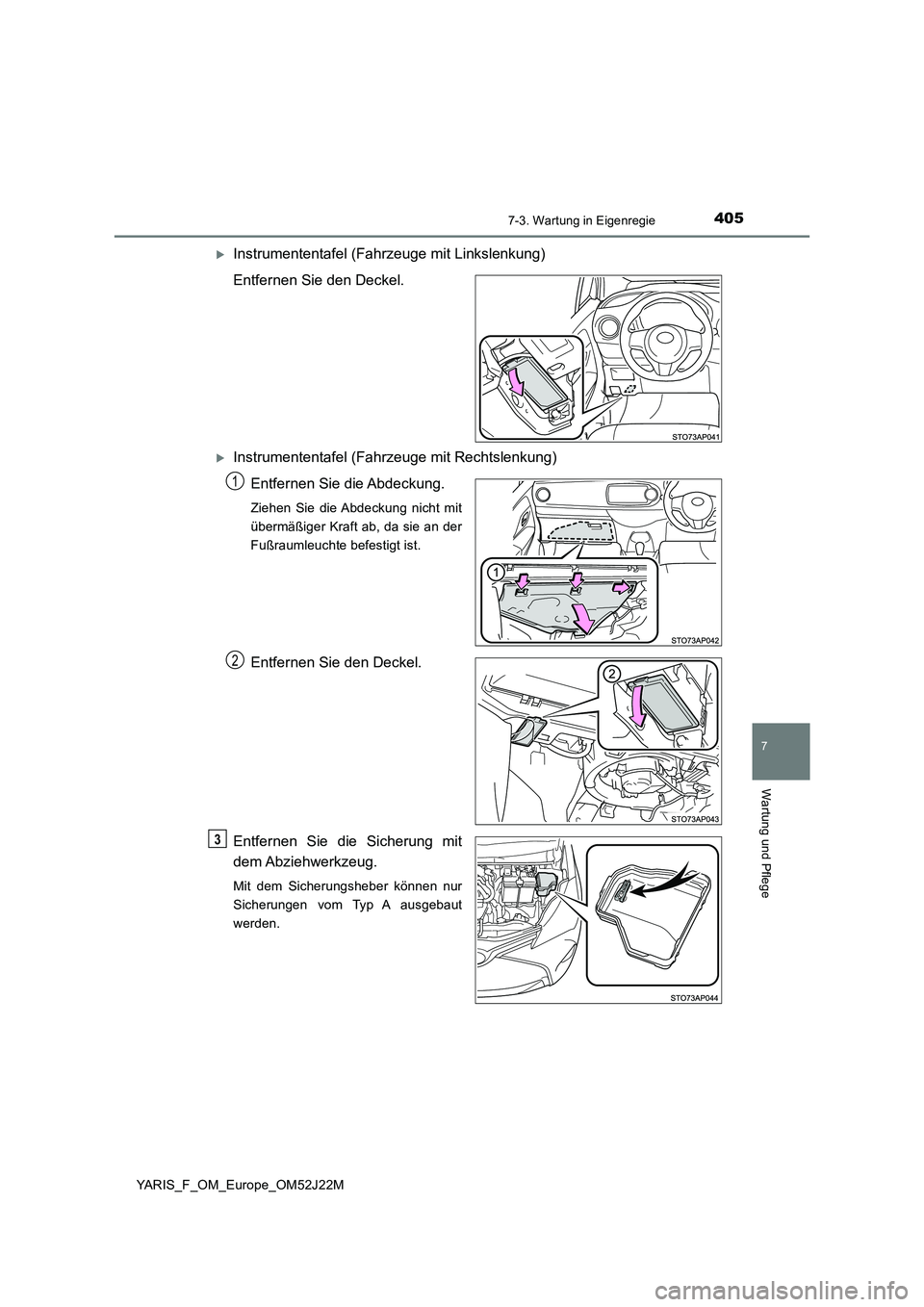

4057-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Ziehen Sie die Abdeckung nicht mit
übermäßiger Kraft ab, da sie an der
Fußraumleuchte befestigt ist.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
1
2
3

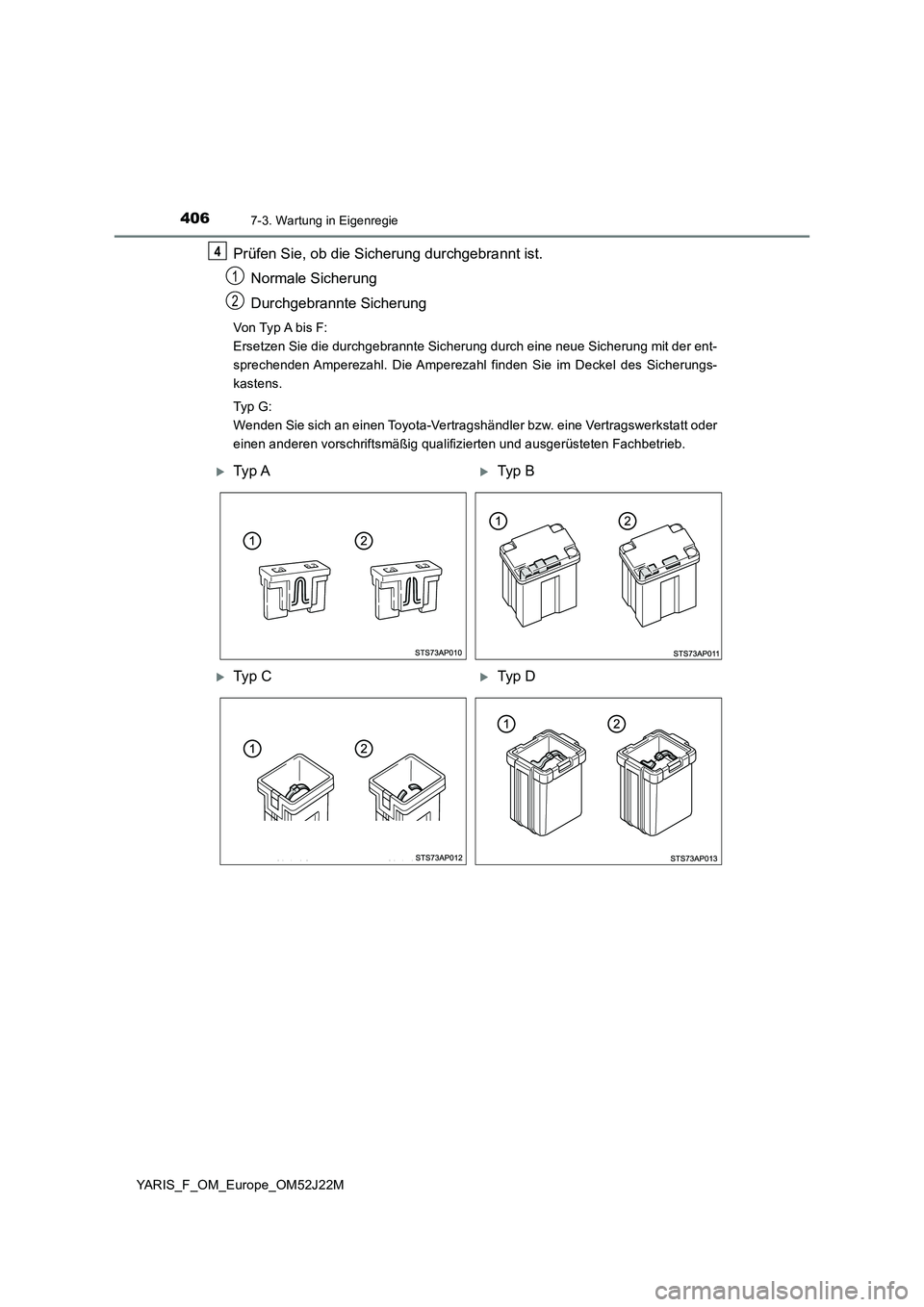

4067-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Von Typ A bis F:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
Typ G:
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
4
1
2
Ty p ATyp B
Ty p CTyp D

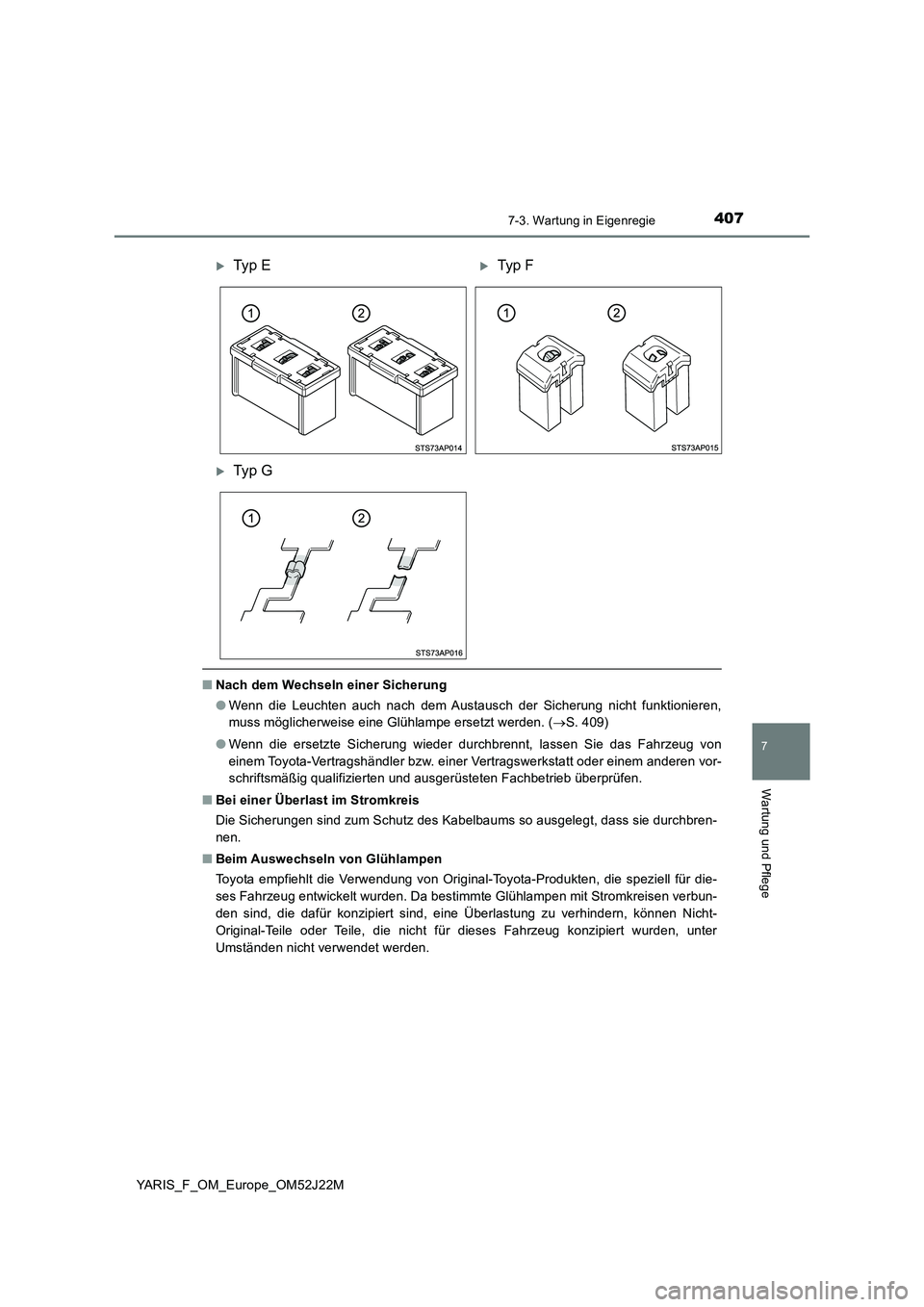

4077-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 409)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzipiert wurden, unter
Umständen nicht verwendet werden.
Ty p ETyp F
Ty p G

4087-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
■ Wiederanbringen der Abdeckung (Sicherungskasten Typ C)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Bringen Sie die Abdeckung wieder an, und
haken Sie anschließend die Nut der Gummi-
lippe an der Abdeckung ein.
Bringen Sie die Abdeckung wieder an, und
haken Sie anschließend die Nut der Gummi-
lippe an der Abdeckung ein.
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.
