4818-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M

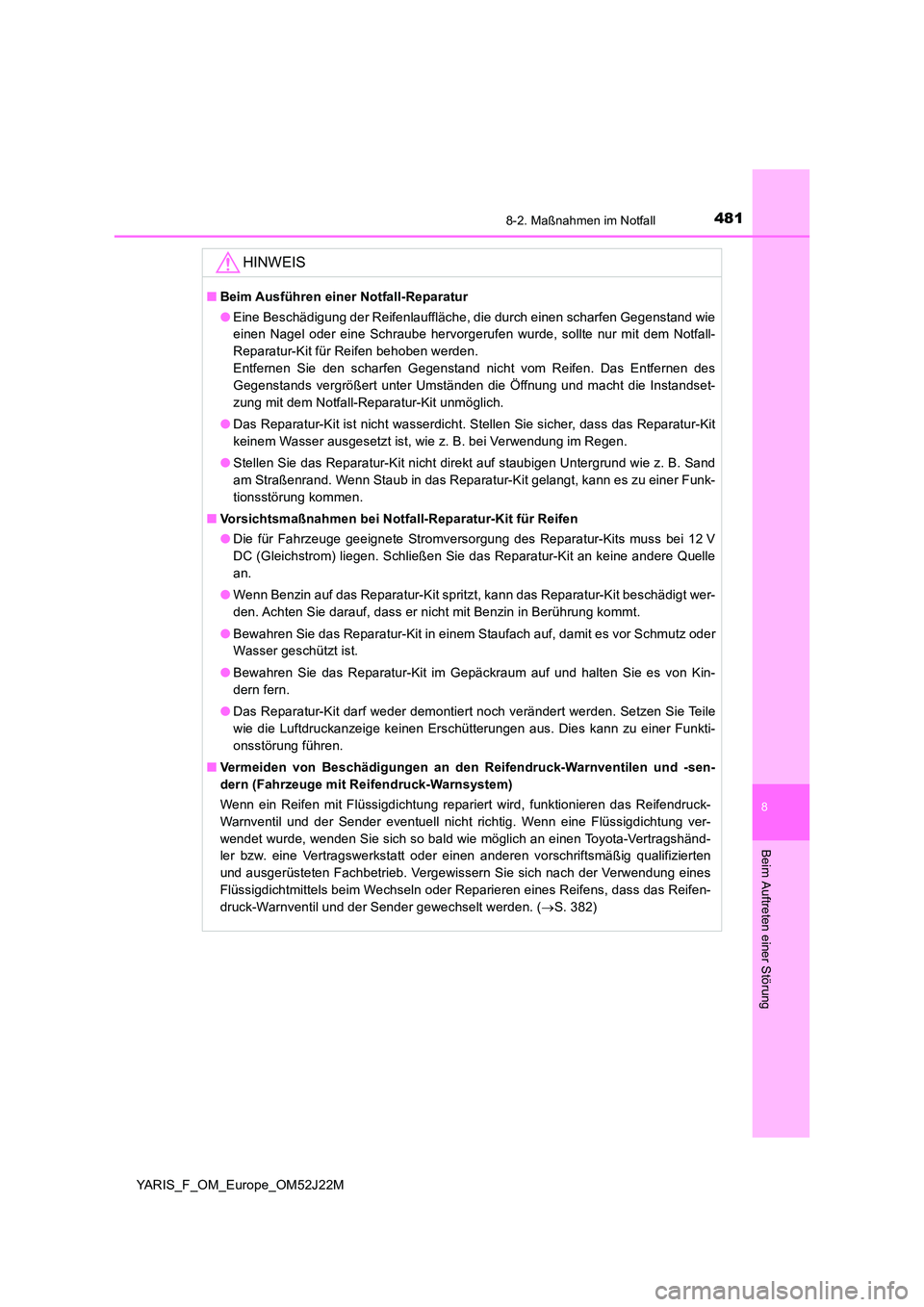

HINWEIS
■Beim Ausführen einer Notfall-Reparatur
● Eine Beschädigung der Reifenlauffläche, die durch einen scharfen Gegenstand wie
einen Nagel oder eine Schraube hervorgerufen wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Instandset-
zung mit dem Notfall-Reparatur-Kit unmöglich.
● Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
● Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand
am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funk-
tionsstörung kommen.
■ Vorsichtsmaßnahmen bei Notfall-Reparatur-Kit für Reifen
● Die für Fahrzeuge geeignete Stromversorgung des Reparatur-Kits muss bei 12 V
DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere Quelle
an.
● Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass er nicht mit Benzin in Berührung kommt.
● Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf und halten Sie es von Kin-
dern fern.
● Das Reparatur-Kit darf weder demontiert noch verändert werden. Setzen Sie Teile
wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funkti-
onsstörung führen.
■ Vermeiden von Beschädigungen an den Reifendruck-Warnventilen und -sen-
dern (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn eine Flüssigdichtung ver-
wendet wurde, wenden Sie sich so bald wie möglich an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb. Vergewissern Sie sich nach der Verwendung eines
Flüssigdichtmittels beim Wechseln oder Reparieren eines Reifens, dass das Reifen-
druck-Warnventil und der Sender gewechselt werden. ( S. 382)

4828-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M

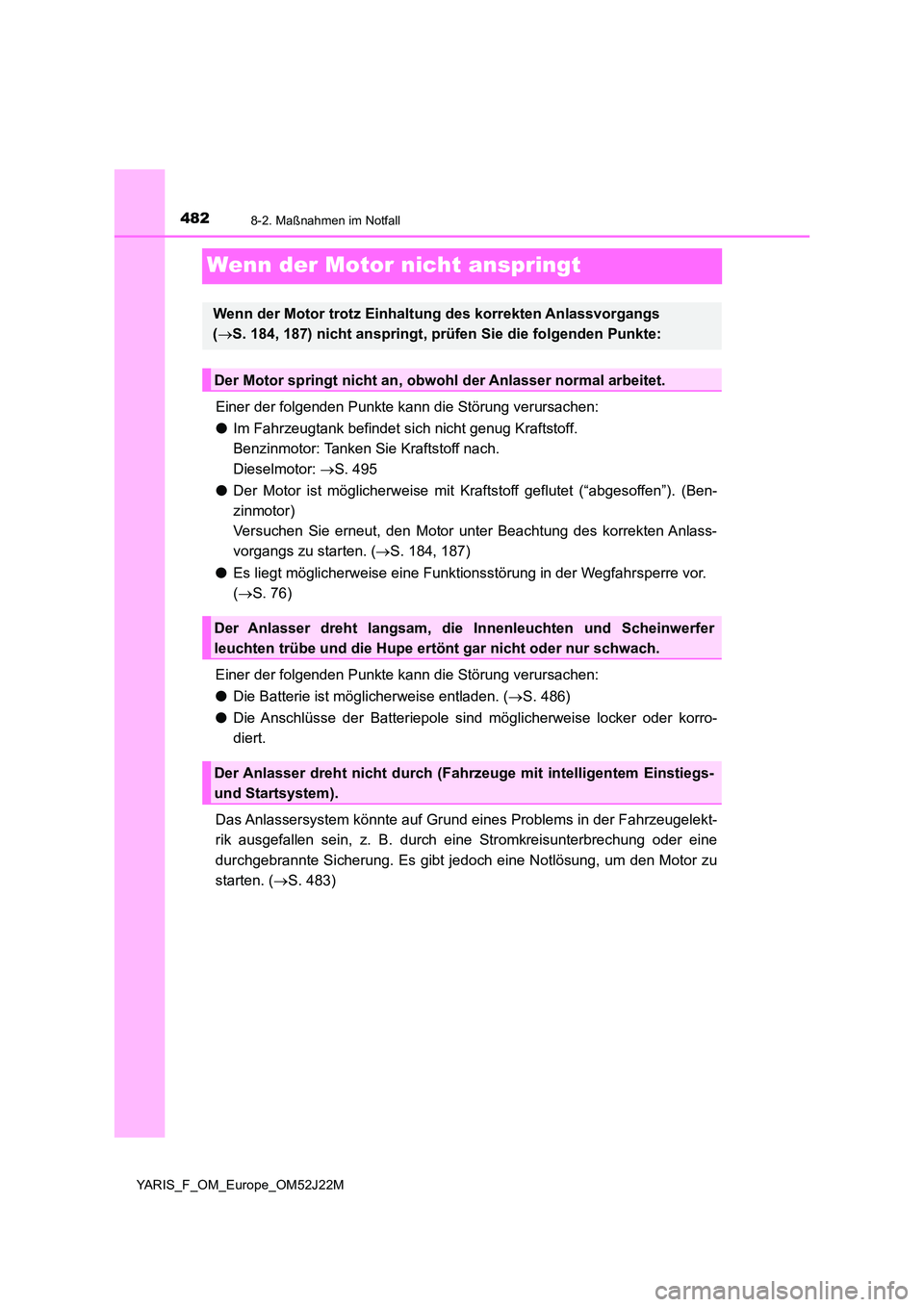

Wenn der Motor nicht anspringt
Einer der folgenden Punkte kann die Störung verursachen:
● Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Benzinmotor: Tanken Sie Kraftstoff nach.
Dieselmotor: S. 495
● Der Motor ist möglicherweise mit Kraftstoff geflutet (“abgesoffen”). (Ben-
zinmotor)
Versuchen Sie erneut, den Motor unter Beachtung des korrekten Anlass-
vorgangs zu starten. ( S. 184, 187)
● Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
( S. 76)
Einer der folgenden Punkte kann die Störung verursachen:
● Die Batterie ist möglicherweise entladen. (S. 486)
● Die Anschlüsse der Batteriepole sind möglicherweise locker oder korro-
diert.
Das Anlassersystem könnte auf Grund eines Problems in der Fahrzeugelekt-
rik ausgefallen sein, z. B. durch eine Stromkreisunterbrechung oder eine
durchgebrannte Sicherung. Es gibt j edoch eine Notlösung, um den Motor zu
starten. ( S. 483)
Wenn der Motor trotz Einhaltung des korrekten Anlassvorgangs
( S. 184, 187) nicht anspringt, prüfen Sie die folgenden Punkte:
Der Motor springt nicht an, obwohl der Anlasser normal arbeitet.
Der Anlasser dreht langsam, die Innenleuchten und Scheinwerfer
leuchten trübe und die Hupe ertönt gar nicht oder nur schwach.
Der Anlasser dreht nicht durch (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).

4838-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M

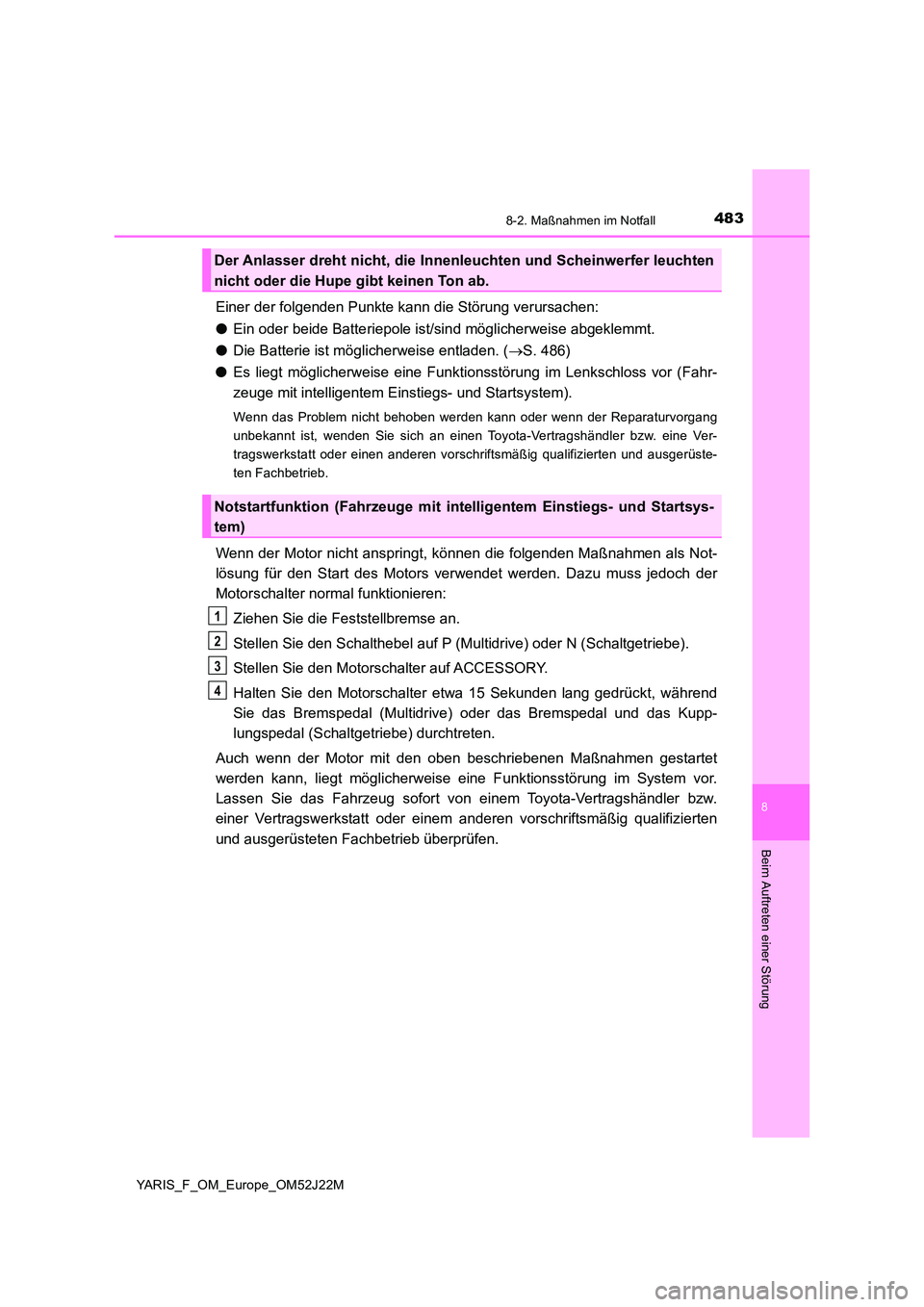

Einer der folgenden Punkte kann die Störung verursachen:
● Ein oder beide Batteriepole ist/sind möglicherweise abgeklemmt.
● Die Batterie ist möglicherweise entladen. (S. 486)
● Es liegt möglicherweise eine Funktionsstörung im Lenkschloss vor (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem).
Wenn das Problem nicht behoben werden kann oder wenn der Reparaturvorgang
unbekannt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
Wenn der Motor nicht anspringt, können die folgenden Maßnahmen als Not-
lösung für den Start des Motors verwendet werden. Dazu muss jedoch der
Motorschalter normal funktionieren:
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
Stellen Sie den Motorschalter auf ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal (Multidrive) oder das Bremspedal und das Kupp-
lungspedal (Schaltgetriebe) durchtreten.
Auch wenn der Motor mit den oben beschriebenen Maßnahmen gestartet
werden kann, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
Der Anlasser dreht nicht, die Innenleuchten und Scheinwerfer leuchten
nicht oder die Hupe gibt keinen Ton ab.
Notstartfunktion (Fahrzeuge mit in telligentem Einstiegs- und Startsys-
tem)
1
2
3
4

4848-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M

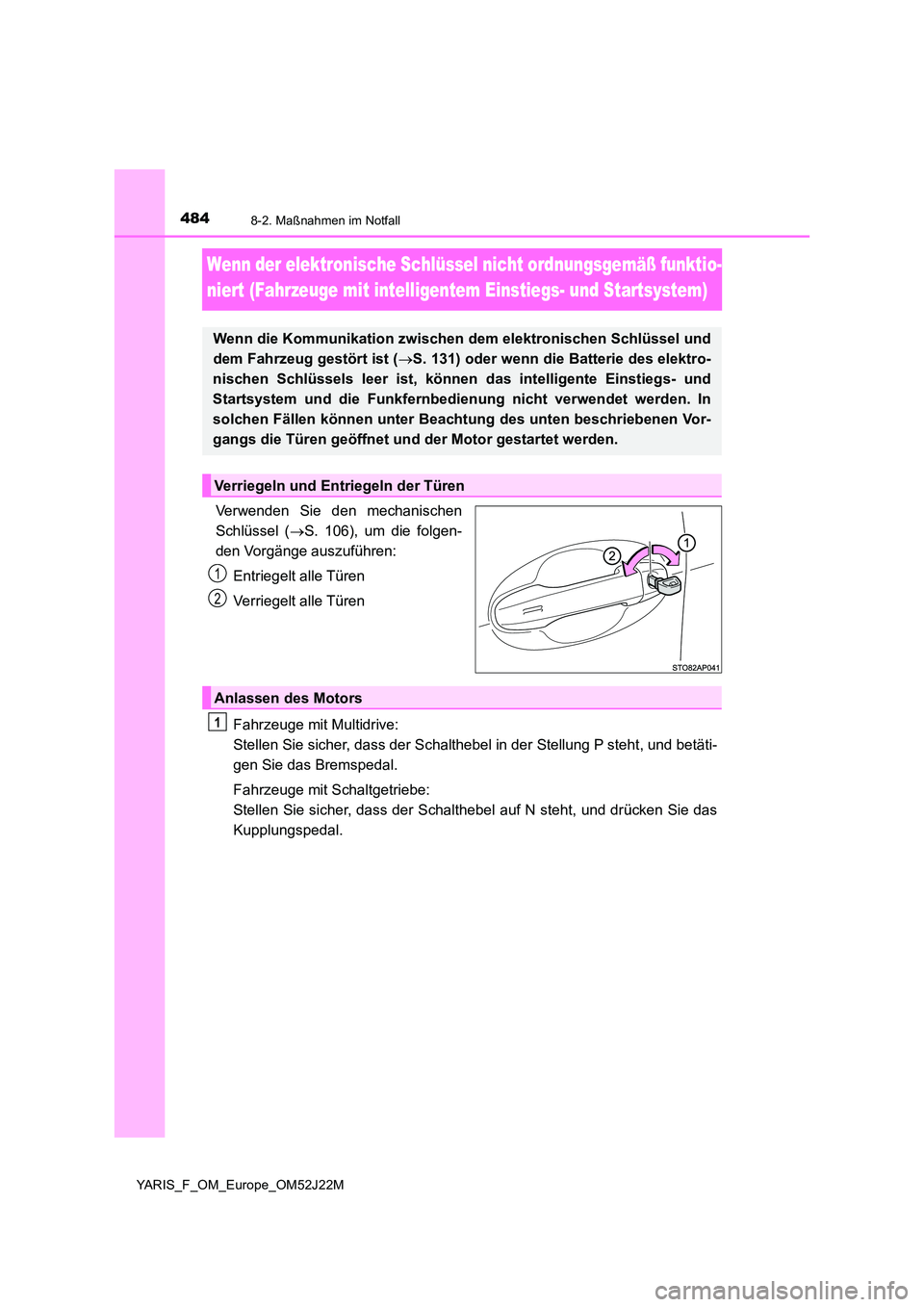

Wenn der elektronische Schlüssel nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Verwenden Sie den mechanischen
Schlüssel ( S. 106), um die folgen-
den Vorgänge auszuführen:
Entriegelt alle Türen
Verriegelt alle Türen
Fahrzeuge mit Multidrive:
Stellen Sie sicher, dass der Schalthebel in der Stellung P steht, und betäti-
gen Sie das Bremspedal.
Fahrzeuge mit Schaltgetriebe:
Stellen Sie sicher, dass der Schalthebel auf N steht, und drücken Sie das
Kupplungspedal.
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug gestört ist ( S. 131) oder wenn die Batterie des elektro-
nischen Schlüssels leer ist, können das intelligente Einstiegs- und
Startsystem und die Funkfernbedi enung nicht verwendet werden. In
solchen Fällen können unter Beach tung des unten beschriebenen Vor-
gangs die Türen geöffnet und der Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2
Anlassen des Motors
1

4858-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M
Berühren Sie den Motorschalter
mit der zum Toyota-Symbol gerich-
teten Seite des elektronischen
Schlüssels.
Der Motorschalter wird in den Modus
IGNITION ON gedreht.
Wenn das intelligente Einstiegs- und
Startsystem in der Einstellung für die
kundenspezifische Anpassung Einstel-
lungen deaktiviert wurde, wird der
Motorschalter in den Modus ACCES-
SORY gestellt.
Treten Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) fest durch und überprüfen Sie, ob (grün) aufleuchtet.
Drücken Sie den Motorschalter.
Wenn der Motor trotzdem nicht gestartet werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Anhalten des Motors
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe) und drücken Sie
den Motorschalter, so wie Sie es im Normalfall beim Abstellen des Motors tun.
■ Austausch der Schlüsselbatterie
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist,
wird empfohlen, die Batterie des elektronischen Schlüssels sofort zu wechseln, wenn
diese leer ist. ( S. 400)
■ Ändern des Modus des Motorschalters
Lösen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und
drücken Sie den Motorschalter in Schritt weiter oben.
Der Motor wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter
gewechselt. ( S. 188)
■ Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
Stellen Sie sicher, dass das intelligente Einstiegs- und Startsystem nicht in den kun-
denspezifischen Einstellungen deaktiviert wurde. Wenn es ausgeschaltet ist, schalten
Sie die Funktion ein. (Anpassbare Funktionen: S. 521)
2
3
4
3

4868-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M

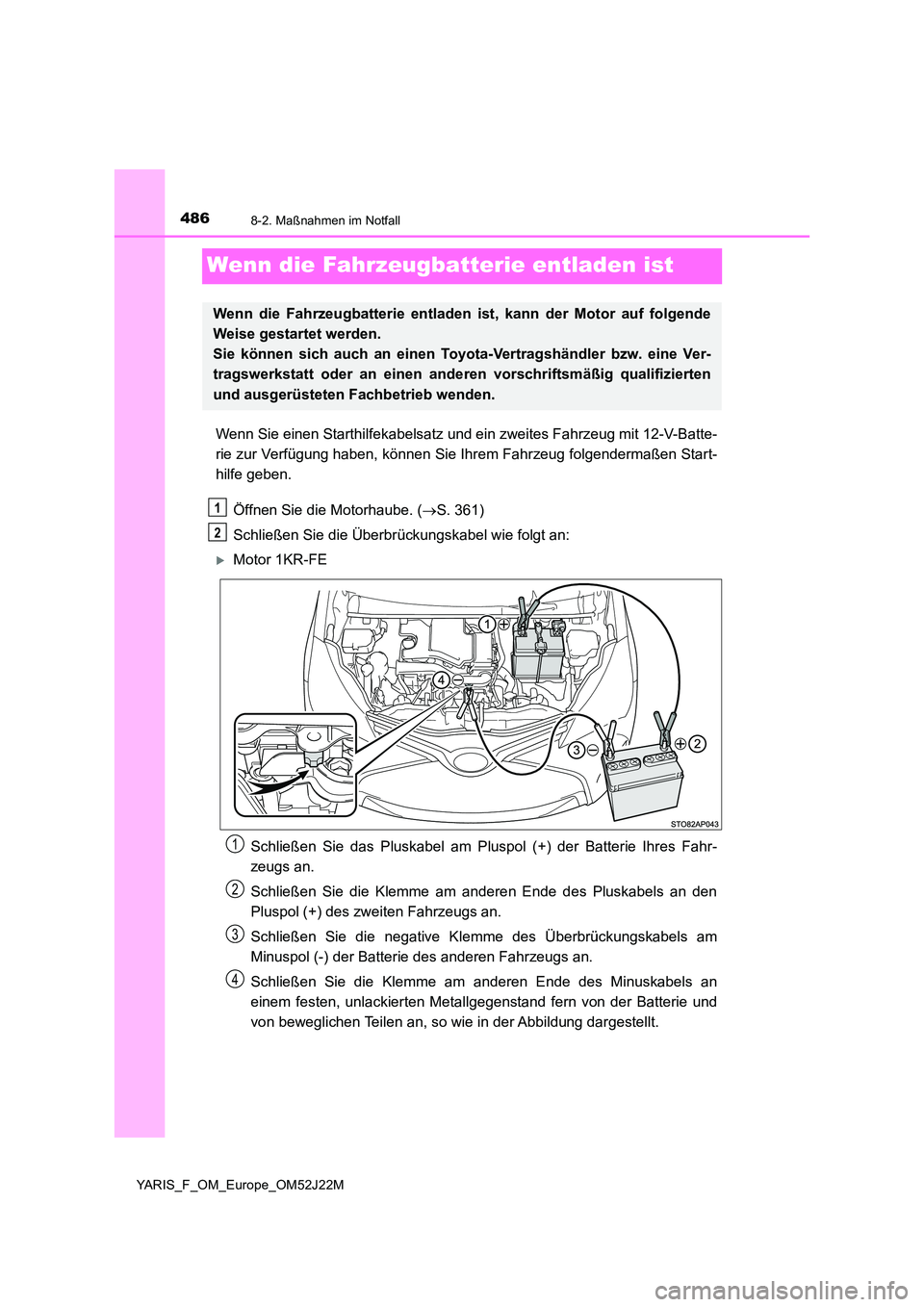

Wenn die Fahrzeugbatterie entladen ist
Wenn Sie einen Starthilfekabelsatz und ein zweites Fahrzeug mit 12-V-Batte-
rie zur Verfügung haben, können Sie Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
Öffnen Sie die Motorhaube. ( S. 361)
Schließen Sie die Überbrückungskabel wie folgt an:
Motor 1KR-FE
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
Wenn die Fahrzeugbatterie entladen ist, kann der Motor auf folgende
Weise gestartet werden.
Sie können sich auch an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an einen ande ren vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb wenden.
1
2
1
2
3
4

4878-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52J22M

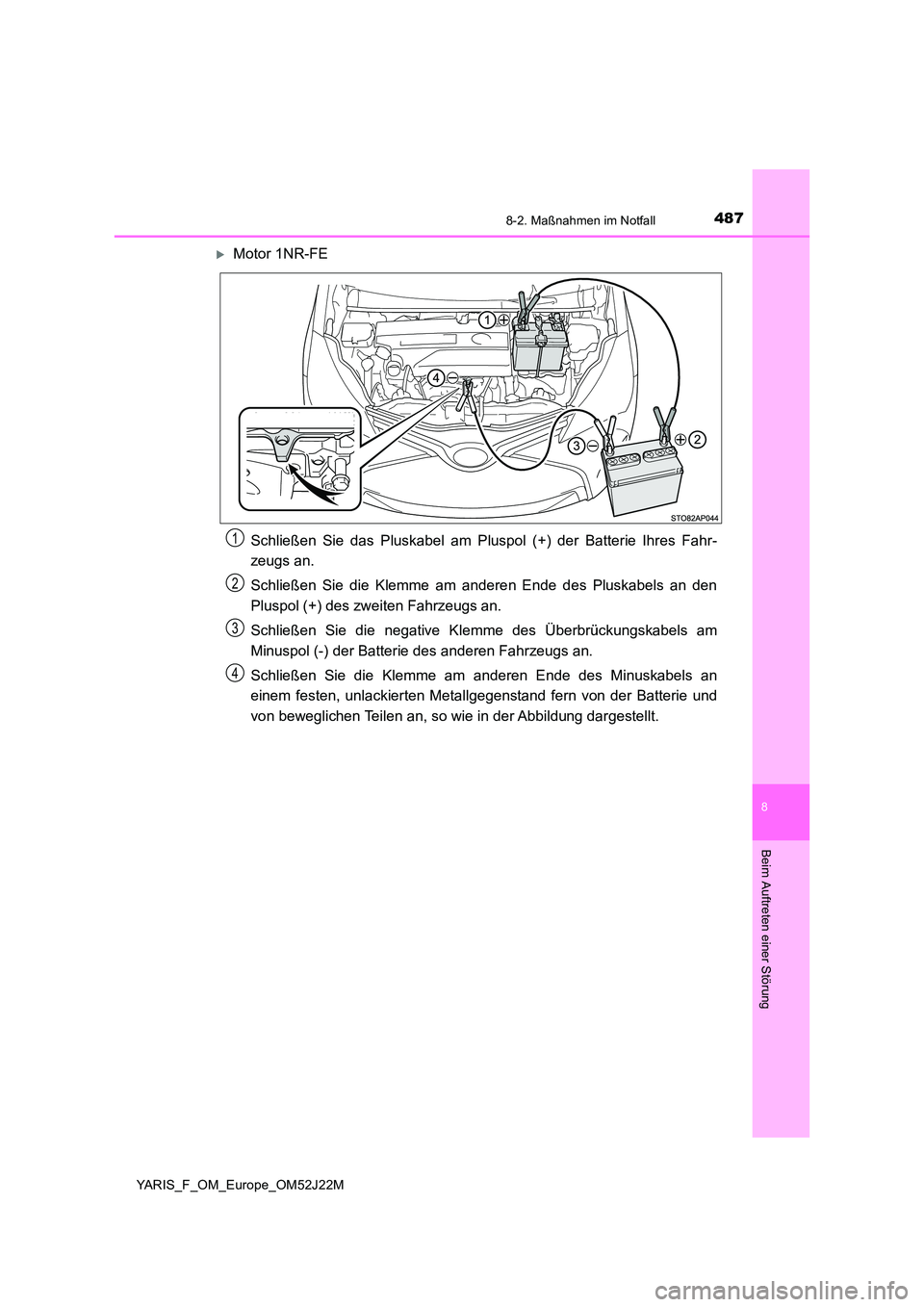

Motor 1NR-FE
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
1
2
3
4

4888-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52J22M

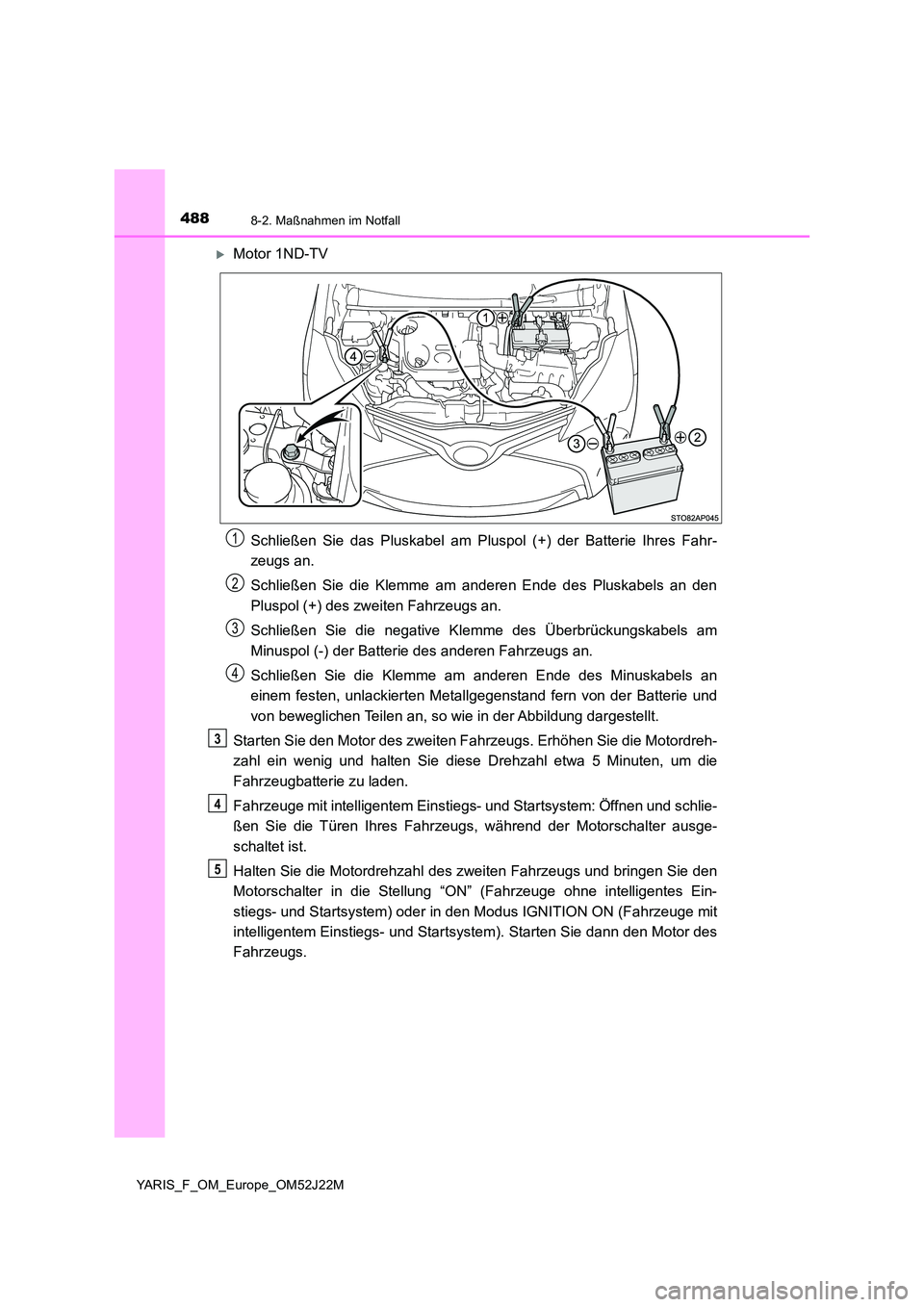

Motor 1ND-TV
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl etwa 5 Minuten, um die
Fahrzeugbatterie zu laden.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Öffnen und schlie-
ßen Sie die Türen Ihres Fahrzeugs, während der Motorschalter ausge-
schaltet ist.
Halten Sie die Motordrehzahl des zweiten Fahrzeugs und bringen Sie den
Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Einstiegs- und Startsystem). Starten Sie dann den Motor des
Fahrzeugs.
1
2
3
4
3
4
5
