Poziom p∏ynu w uk∏adzie ch∏odzenia jest wystarczajàcy, je˝eli mieÊci
si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zbiornik wyrównawczy
Poziom wysoki „FULL”
Poziom niski „LOW”
W razie potrzeby nale˝y dolaç
p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzàcy
nie jest dost´pny, w sytuacji awa-
ryjnej mo˝na u˝yç wody.
Uruchomiç silnik i w∏àczyç klimatyzacj´, aby sprawdziç, czy dzia∏ajà
wentylatory ch∏odnicy oraz czy nie ma wycieku p∏ynu ch∏odzàcego
z ch∏odnicy lub z przewodów elastycznych.
Wentylatory ch∏odnicy dzia∏ajà, gdy uk∏ad klimatyzacji jest w∏àczony bez-
poÊrednio po uruchomieniu zimnego silnika. Nale˝y upewniç si´, czy
wentylatory dzia∏ajà, sprawdzajàc dêwi´k wentylatorów i przep∏yw powie-
trza. Je˝eli jest to trudne do sprawdzenia, nale˝y na przemian w∏àczaç
i wy∏àczaç uk∏ad klimatyzacji. (Wentylatory mogà nie dzia∏aç, gdy tempe-
ratura otoczenia wynosi poni˝ej zera.)
Je˝eli wentylatory nie dzia∏ajà:
Natychmiast wy∏àczyç silnik i zwróciç si´ o pomoc do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Je˝eli wentylatory dzia∏ajà:
Nale˝y zleciç najbli˝szej autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.7
6
5
4
8-2. Post´powanie w sytuacjach awaryjnych689
8
Sytuacje awaryjne
44 RAV4_OM42753E 2/9/16 10:36 Page 689 (Black plate)

6908-2. Post´powanie w sytuacjach awaryjnych
Podczas czynnoÊci kontrolnych w komorze silnikowej
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydobywa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Temperatura w komorze silnikowej mo˝e
byç bardzo wysoka.
Trzymaç d∏onie i elementy odzie˝y (zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora i pasków nap´dowych. W przeciwnym razie
d∏onie lub odzie˝ mogà zaczepiç si´ o wentylator lub pasek nap´dowy,
co mo˝e prowadziç do powa˝nych obra˝eƒ cia∏a.
Nie nale˝y odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika, gdy silnik i ch∏odnica sà goràce. Wyrzucony pod ciÊnieniem
goràcy p∏yn i para mogà spowodowaç poparzenia.
Podczas dolewania p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn do uk∏adu ch∏odzenia nale˝y dolewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie silnika. Gdy silnik jest goràcy, zbyt szybkie dolanie
p∏ynu grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszkodzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nie dopuszczaç do zanieczyszczenia p∏ynu ch∏odzàcego obcymi mate-
ria∏ami (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek dost´pnych na rynku dodatków do p∏ynu
ch∏odzàcego.
44 RAV4_OM42753E 2/9/16 10:36 Page 690 (Black plate)

W przypadku zgaÊni´cia silnika w wyniku wyczerpania paliwa:
Uzupe∏niç paliwo.
W celu odpowietrzenia uk∏adu
paliwowego nale˝y przepom-
powaç paliwo, naciskajàc na
pomp´ wst´pnà do momentu
wyczucia zwi´kszonego oporu.
Uruchomiç silnik. (
S. 241, 244)
Je˝eli mimo wykonania powy˝szych czynnoÊci silnik nie daje si´ urucho-
miç, odczekaç 10 sekund i powtórzyç kroki oraz . Je˝eli silnik nadal
nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Po rozruchu, lekko naciskajàc peda∏ przyspieszenia, doprowadziç do
p∏ynnej pracy silnika.
32
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych691
8
Sytuacje awaryjne
Gdy silnik zgaÊnie w wyniku wyczerpania
paliwa (wersje z silnikami 2AD-FTV i 2AD-FHV)
Przed próbà uruchomienia silnika
Nie nale˝y próbowaç uruchamiaç silnika zanim zostanie uzupe∏nione
paliwo i wykonana operacja przepompowania paliwa pompà wst´pnà.
Mo˝e to spowodowaç uszkodzenie silnika i uk∏adu paliwowego.
Nie wolno uruchamiaç silnika jednorazowo d∏u˝ej ni˝ przez 30 sekund.
Mo˝e to doprowadziç do przegrzania rozrusznika i uszkodzenia przewo-
dów.
44 RAV4_OM42753E 2/9/16 10:36 Page 691 (Black plate)

Wy∏àczyç silnik. Uruchomiç hamulec postojowy i przestawiç dêwi-
gni´ skrzyni biegów w po∏o˝enie P (wersje z automatycznà skrzy-
nià biegów lub wersje z przek∏adnià bezstopniowà) lub neutralne N
(wersje z mechanicznà skrzynià biegów).
Usunàç b∏oto, Ênieg bàdê piach wokó∏ kó∏, które ugrz´z∏y.
Pod∏o˝yç pod ko∏a drewno, kamienie bàdê inne materia∏y, aby uzy-
skaç wi´kszà przyczepnoÊç do pod∏o˝a.
Uruchomiç silnik.
Wersje z nap´dem na cztery ko∏a: Uruchomiç blokad´ nap´du na
cztery ko∏a. (
S. 369)
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie D lub biegu
wstecznego R (wersje z automatycznà skrzynià biegów lub wersje
z przek∏adnià bezstopniowà) lub w po∏o˝enie biegu pierwszego 1.
lub biegu wstecznego R (wersje z mechanicznà skrzynià biegów)
i zwolniç hamulec postojowy. Nast´pnie, zachowujàc ostro˝noÊç,
nacisnàç peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem samochodu
Nacisnàç przycisk , aby wy∏àczyç uk∏ad
kontroli nap´du (TRC).
6
5
4
3
2
1
6928-2. Post´powanie w sytuacjach awaryjnych
Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà w miejscu lub samochód ugrzàz∏
w b∏ocie, piachu bàdê Êniegu, nale˝y post´powaç wed∏ug poni˝-
szych wskazówek:
óWersje z nap´dem na dwa ko∏a
óWersje z nap´dem na cztery ko∏a
44 RAV4_OM42753E 2/9/16 10:36 Page 692 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych693
8
Sytuacje awaryjne
Podczas prób uwolnienia samochodu
Podczas prób uwolnienia samochodu poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç ˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczepnoÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni skrzyni biegów (wersje z automatycznà
skrzynià biegów lub wersje z przek∏adnià bezstopniowà)
Podczas zmiany po∏o˝enia dêwigni skrzyni biegów nie nale˝y naciskaç pe-
da∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ruszenie samochodu i doprowadziç do
wypadku, w którym mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu ograniczenia ryzyka uszkodzenia skrzyni biegów i innych pod-
zespo∏ów
Nie dopuszczaç do wirowania przednich kó∏ w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ jest to konieczne.
Je˝eli opisane powy˝ej próby uwolnienia samochodu oka˝à si´ niesku-
teczne, dobrze jest spróbowaç innych rozwiàzaƒ, na przyk∏ad holowania.
44 RAV4_OM42753E 2/9/16 10:36 Page 693 (Black plate)

6948-2. Post´powanie w sytuacjach awaryjnych
44 RAV4_OM42753E 2/9/16 10:36 Page 694 (Black plate)

695
9-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.)....696
Informacje dotyczàce
paliwa.................................720
9-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ ...............724
9-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................734
9Informacje techniczne
44 RAV4_OM42753E 2/9/16 10:36 Page 695 (Black plate)

*1: Samochód nieobcià˝ony
*
2: Wersje ze zwi´kszonym przeÊwitem
óWersje z silnikiem 3ZR-FE*1
6969-1. Dane techniczne
Dane techniczne i serwisowe (paliwo,
poziom oleju itp.)

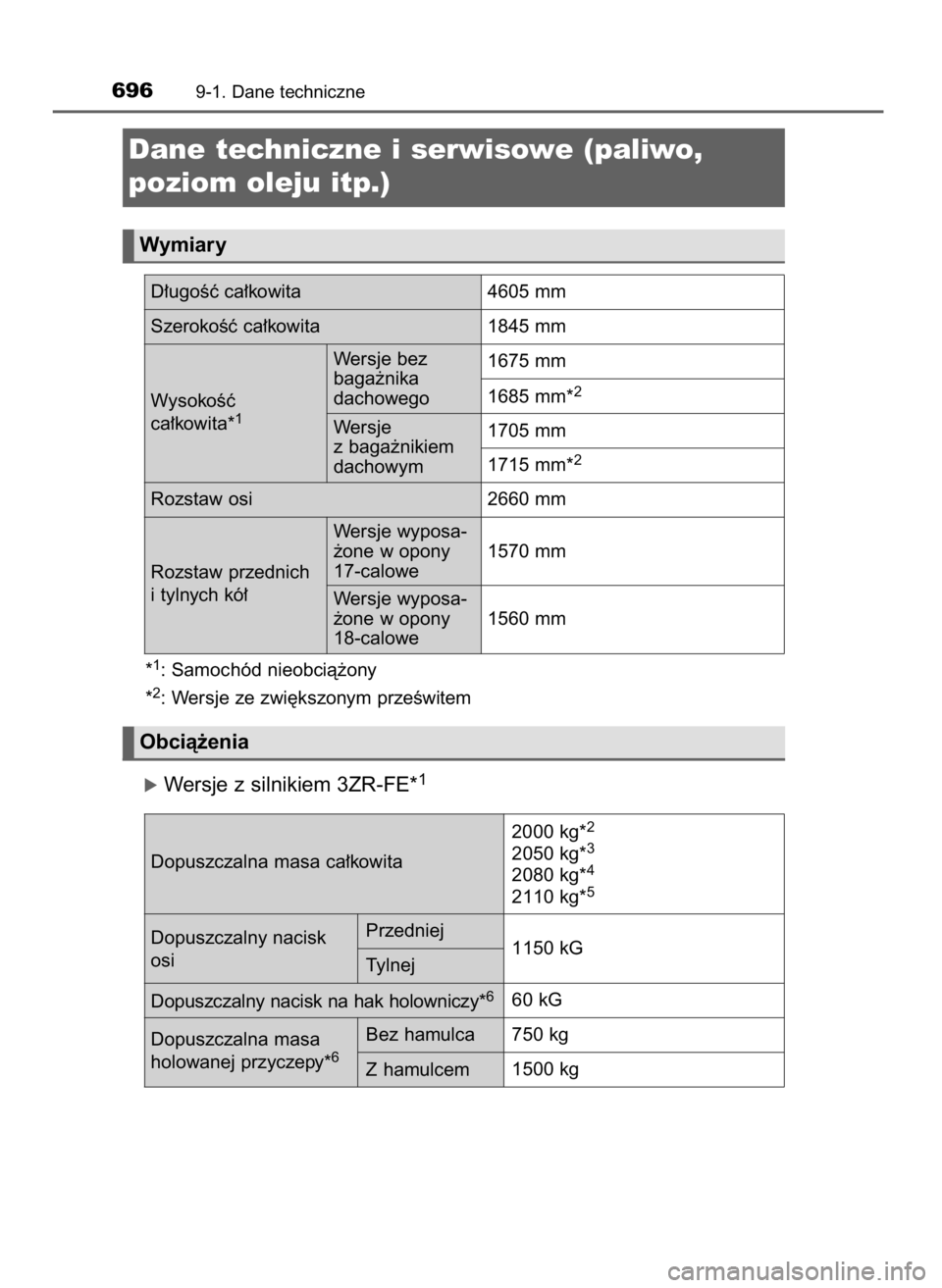

Wymiary
Obcià˝enia
D∏ugoÊç ca∏kowita 4605 mm
Dopuszczalna masa ca∏kowita2000 kg*
2
2050 kg*3
2080 kg*4
2110 kg*5
Dopuszczalny nacisk na hak holowniczy*660 kG Dopuszczalny nacisk
osiPrzedniej
Tylnej1150 kG
Dopuszczalna masa
holowanej przyczepy*
6
Bez hamulca
Z hamulcem750 kg
1500 kg Rozstaw osi 2660 mm
Rozstaw przednich
i tylnych kó∏1570 mm Wersje wyposa-
˝one w opony
17-calowe
1560 mm Wersje wyposa-
˝one w opony
18-calowe SzerokoÊç ca∏kowita 1845 mm
1675 mm
1685 mm*
2WysokoÊç
ca∏kowita*1
Wersje bez
baga˝nika
dachowego
1705 mm
1715 mm*
2
Wersje
z baga˝nikiem
dachowym
44 RAV4_OM42753E 2/9/16 10:36 Page 696 (Black plate)
