2017 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Wy∏àczanie i samoczynne w∏àczanie czujnika ruchu w kabinie
Uk∏ad autoalarmu mo˝e zostaç w∏àczony mimo wy∏àczenia czujnika ruchu
w kabinie.
Wersje z mechanicznym kluczykiem: Gdy czujnik ruchu w kabinie jest wy-
∏àczony, prze∏àczenie wy∏àcznika zap∏onu w pozycj´ „ON” lub odblokowa-
nie drzwi z u˝yciem elektronicznego kluczyka bàdê bezprzewodowego
zdalnego sterowania powoduje automatyczne w∏àczenie czujnika.
Wersje z elektronicznym kluczykiem: Gdy czujnik ruchu w kabinie jest wy-
∏àczony, naciÊni´cie przycisku rozruchu lub odblokowanie drzwi z u˝yciem
elektronicznego kluczyka bàdê bezprzewodowego zdalnego sterowania
powoduje automatyczne w∏àczenie czujnika.
Wy∏àczenie uk∏adu autoalarmu powoduje automatyczne w∏àczenie czujnika
ruchu w kabinie.
Uwagi dotyczàce czujnika ruchu w kabinie
W nast´pujàcych sytuacjach mo˝e nastàpiç wzbudzenie alarmu przez czujnik
ruchu:
Gdy otwar te jest okno boczne lub dachowe (w niektórych wersjach).
W takim przypadku czujnik mo˝e zareagowaç na nast´pujàce sytuacje:
• Wiatr lub poruszajàce si´ obiekty, np. liÊcie
bàdê ruch owadów wewnàtrz samochodu
• Fale ultradêwi´kowe emitowane przez zewn´trzne urzàdzenia, np. czujniki
antyw∏amaniowe w innych samochodach
• Ruch osób na zewnàtrz samochodu
Gdy w kabinie samochodu pozostawione
sà przedmioty, które nie sà stabilne, np.
ruchome akcesoria bàdê ubrania zawie-
szone na haczykach.
W miejscach gdzie wyst´pujà silne drgania lub ha∏as lub gdy nadwozie sa-
mochodu jest nara˝one na wielokrotne uderzenia bàdê wibracje.
• Gdy samochód jest zaparkowany w budynku gara˝owym.
• Podczas transpor tu samochodu promem, kolejà, pojazdem drogowym itp.
• Podczas usuwania lodu.
• Gdy samochód znajduje si´ w komorze myjni automatycznej lub wysoko-
ciÊnieniowej.
• Gdy samochód jest nara˝ony na uderzenie gradu lub na wy∏adowania at-
mosferyczne.
1-2. Zabezpieczenie przed kradzie˝à97
1
Dla bezpieczeƒstwa i ochrony
44 RAV4_OM42753E 2/9/16 10:33 Page 97 (Black plate)

981-2. Zabezpieczenie przed kradzie˝à
W celu zapewnienia prawid∏owego dzia∏ania czujnika ruchu w kabinie
Nie dotykaç czujnika ani nie zas∏aniaç
go.
Nie rozpylaç niczego, np. odÊwie˝aczy
powietrza, bezpoÊrednio w otwory czuj-
nika.
Zamontowanie nieoryginalnych akcesoriów lub pozostawienie jakichkolwiek
przedmiotów pomi´dzy przednimi fotelami mo˝e ograniczyç sprawnoÊç
detekcji.
44 RAV4_OM42753E 2/9/16 10:33 Page 98 (Black plate)

99
2. Zespó∏ wskaêników
Lampki ostrzegawcze
i kontrolne ..........................100
Wskaêniki i liczniki ...............106
WyÊwietlacz wielofunkcyjny ...109
Informacje o zu˝yciu paliwa...116
2Zespó∏ wskaêników
44 RAV4_OM42753E 2/9/16 10:33 Page 99 (Black plate)

Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu
wielofunkcyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku
sprzeda˝y.
1002. Zespó∏ wskaêników

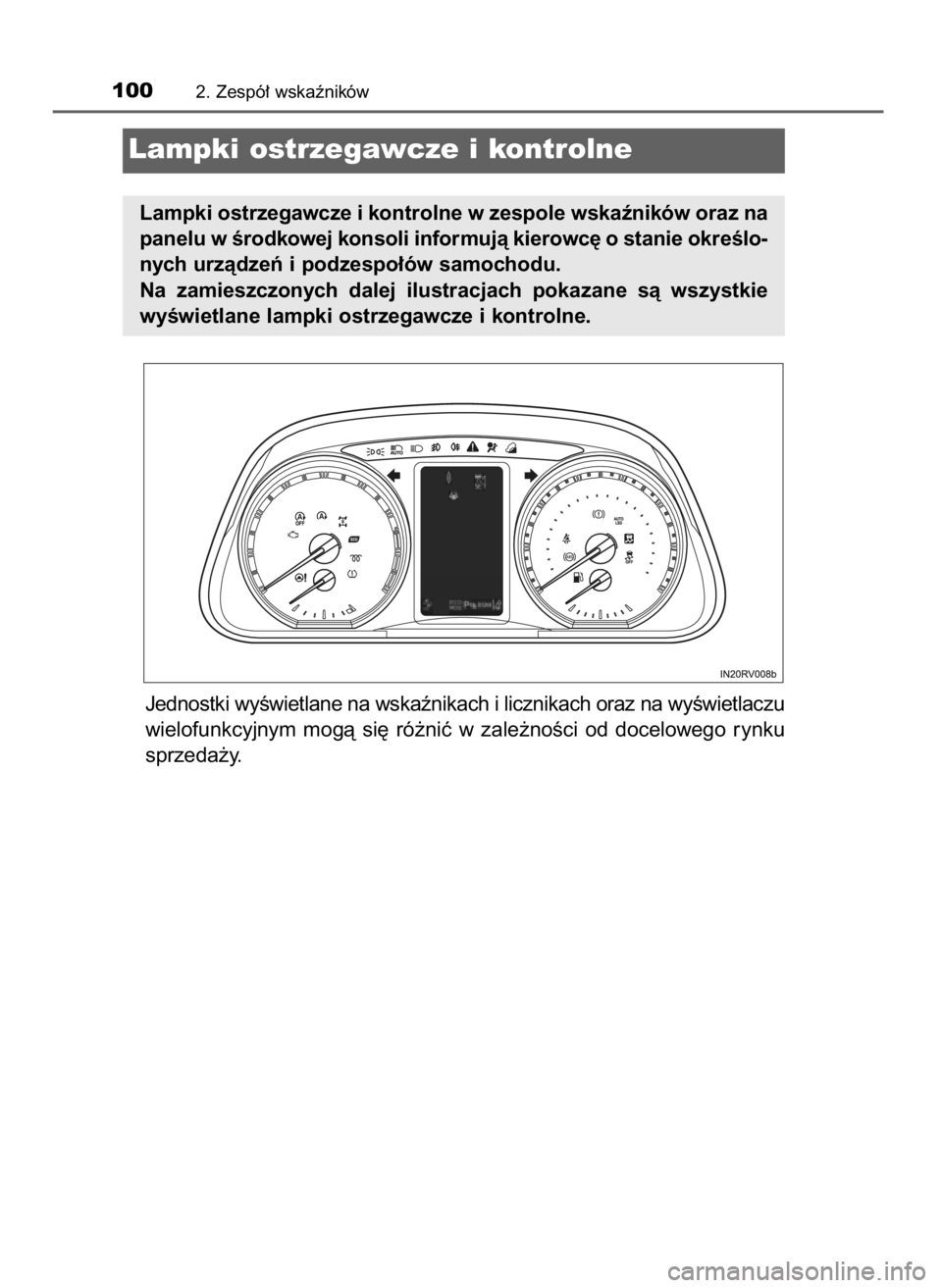

Lampki ostrzegawcze i kontrolne
Lampki ostrzegawcze i kontrolne w zespole wskaêników oraz na
panelu w Êrodkowej konsoli informujà kierowc´ o stanie okreÊlo-
nych urzàdzeƒ i podzespo∏ów samochodu.
Na zamieszczonych dalej ilustracjach pokazane sà wszystkie
wyÊwietlane lampki ostrzegawcze i kontrolne.
44 RAV4_OM42753E 2/9/16 10:33 Page 100 (Black plate)

Lampki ostrzegawcze informujà kierowc´ o usterce okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
2. Zespó∏ wskaêników101
2
Zespó∏ wskaêników
Lampki ostrzegawcze
Lampka ostrzegawcza uk∏adu
hamulcowego (
S. 617)
*1Lampka ostrzegawcza niskiego
poziomu paliwa (
S. 619)
(w niektórych
wersjach)
Lampka sygnalizacyjna
usterki (
S. 617)
*1
Lampka ostrzegawcza uk∏adu
poduszek powietrznych
(
S. 618)
*1
Lampka ostrzegawcza uk∏adu
ABS (
S. 618)
*1
Lampka ostrzegawcza
elektrycznego wspomagania
w uk∏adzie kierowniczym
(
S. 618)
*1
Lampka kontrolna wy∏àczonego
uk∏adu wstrzymywania pracy
silnika „Stop & Star t”
(
S. 618)
*1, 2
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
(
S. 619)
*2, 3, 4
(w niektórych
wersjach)
(bursztynowa)(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania
w razie ryzyka zderzenia
„PCS” (
S. 620)
*1, 2
(w niektórych
wersjach)
Lampka ostrzegawcza ciÊnienia
w ogumieniu (
S. 621)
*1
Lampka ostrzegawcza uk∏adu
ostrzegania o niezamierzonej
zmianie pasa ruchu z kontrolà
kierownicy „LDA” (
S. 620)
Lampka przypominajàca
o zapi´ciu pasów
bezpieczeƒstwa pasa˝erów
na tylnych fotelach (
S. 619)
*4
G∏ówna lampka ostrzegawcza
(
S. 625)
*1
Lampka sygnalizacyjna
poÊlizgu (
S. 618)
*1
Lampka przypominajàca
o zapi´ciu pasa
bezpieczeƒstwa (
S. 619)
44 RAV4_OM42753E 2/9/16 10:33 Page 101 (Black plate)

*1: Lampki te zaÊwiecajà si´ po prze∏àczeniu wy∏àcznika zap∏onu w pozycj´
„ON” (wersje z mechanicznym kluczykiem) lub po wybraniu przyciskiem
rozruchu stanu IGNITION ON (wersje z elektronicznym kluczykiem), sygna-
lizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kil-
ku sekundach lub po uruchomieniu silnika. Je˝eli lampka nie zaÊwieci si´ lub
nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wtedy zleciç autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
*
2: Miganie lampki sygnalizuje usterk´.
*
3: Lampka zaÊwieca si´, sygnalizujàc zabrudzenie lub pokrycie lodem czujni-
ków odleg∏oÊci.
*
4: Lampka zaÊwieca si´ na panelu w Êrodkowej konsoli.
Lampki kontrolne informujà kierowc´ o dzia∏aniu okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
1022. Zespó∏ wskaêników
Lampka kontrolna uk∏adu
automatycznego utrzymywania
pr´dkoÊci jazdy (
S. 340, 353)(w niektórych
wersjach)
(w niektórych
wersjach)
Lampka kontrolna ogranicznika
pr´dkoÊci jazdy (
S. 357)
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
aktywnej kontroli pr´dkoÊci
jazdy (
S. 340)(w niektórych
wersjach)
Lampka kontrolna
zaprogramowanej pr´dkoÊci
jazdy „SET” (
S. 340, 353)(w niektórych
wersjach)
Lampka sygnalizacyjna
poÊlizgu (
S. 397)
*1, 2
Lampka kontrolna wy∏àczonego
uk∏adu stabilizacji toru jazdy
„VSC OFF” (
S. 397)
*1
Lampka kontrolna
kierunkowskazów (
S. 279)
Lampka tylnych Êwiate∏
pozycyjnych (
S. 283)
Lampka kontrolna Êwiate∏
drogowych (
S. 284)
Lampka kontrolna uk∏adu
automatycznego w∏àczania
i wy∏àczania Êwiate∏
drogowych „AHB” (
S. 288)
(w niektórych
wersjach)
Lampka kontrolna przednich
Êwiate∏ przeciwmgielnych
(
S. 292)
Lampka kontrolna tylnych
Êwiate∏ przeciwmgielnych
(
S. 292)
Lampki kontrolne
44 RAV4_OM42753E 2/9/16 10:33 Page 102 (Black plate)

2. Zespó∏ wskaêników103
2
Zespó∏ wskaêników
Lampka kontrolna wst´pnego
podgrzewania silnika
(
S. 241, 244)
Lampka kontrolna funkcji
„AUTO LSD” (
S. 397)
*1
(w niektórych
wersjach) (w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
(
S. 360)
*3
(w niektórych
wersjach)
Lampka kontrolna zewn´trznych
lusterek wstecznych z uk∏adem
monitorowania mar twych pól
widocznoÊci (
S. 384)
*4, 5
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania
w razie ryzyka zderzenia
„PCS” (
S. 316)
*1, 6
(w niektórych
wersjach)
Lampka ostrzegawcza
go∏oledzi (
S. 636)
*7
Wskaênik stanu poduszki
powietrznej pasa˝era
(
S. 58)
*1, 3
Lampka kontrolna uk∏adu
monitorowania mar twych pól
widocznoÊci (
S. 384)(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
(
S. 361)(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
ostrzegania o niezamierzonej
zmianie pasa ruchu z kontrolà
kierownicy „LDA” (
S. 327)(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania hamowania
silnikiem „DAC” (
S. 382)
*1
Lampka kontrolna
elektronicznej blokady
rozruchu silnika (
S. 83, 93)
*3
(w niektórych
wersjach)
Wskaênik zmiany biegu
(
S. 276)
*1
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
ekonomicznej „ECO MODE”
(
S. 105)
*1
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wstrzymywania pracy silnika
„Stop & Star t” (
S. 370)
*1
(w niektórych
wersjach)
Lampka kontrolna wy∏àczonego
uk∏adu wstrzymywania pracy
silnika „Stop & Star t”
(
S. 371)
*1
(w niektórych
wersjach)
Lampka kontrolna blokady
nap´du na cztery ko∏a
(
S. 369)
*1
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT”
(
S. 253)
Lampka kontrolna trybu jazdy
ekonomicznej „ECO MODE”
(
S. 253)
(w niektórych
wersjach)
(w niektórych
wersjach)
44 RAV4_OM42753E 2/9/16 10:33 Page 103 (Black plate)

*1: Lampki te zaÊwiecajà si´ po prze∏àczeniu wy∏àcznika zap∏onu w pozycj´
„ON” (wersje z mechanicznym kluczykiem) lub po wybraniu przyciskiem
rozruchu stanu IGNITION ON (wersje z elektronicznym kluczykiem), sygna-
lizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kil-
ku sekundach lub po uruchomieniu silnika. Je˝eli lampka nie zaÊwieci si´ lub
nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wtedy zleciç autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
*
2: Dzia∏anie uk∏adu sygnalizowane jest miganiem lampki kontrolnej.
*
3: Lampka zaÊwieca si´ na panelu w Êrodkowej konsoli.
*
4: W celu potwierdzenia dzia∏ania sygnalizatory w zewn´trznych lusterkach
wstecznych z uk∏adem monitorowania mar twych pól widocznoÊci (BSM)
Êwiecà si´ w nast´pujàcych sytuacjach:
• Po prze∏àczeniu wy∏àcznika zap∏onu w pozycj´ „ON” (wersje z mecha-
nicznym kluczykiem) lub po wybraniu przyciskiem rozruchu stanu IGNI-
TION ON (wersje z elektronicznym kluczykiem), gdy uk∏ad monitorowania
mar twych pól widocznoÊci (BSM) jest w∏àczony.
• Po w∏àczeniu uk∏adu monitorowania mar twych pól widocznoÊci (BSM),
gdy wy∏àcznik zap∏onu prze∏àczony jest w pozycj´ „ON” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybrany jest stan IGNI-
TION ON (wersje z elektronicznym kluczykiem).
Je˝eli uk∏ad monitorowania mar twych pól widocznoÊci (BSM) pracuje pra-
wid∏owo, sygnalizatory w zewn´trznych lusterkach wstecznych zgasnà po
kilku sekundach.
Je˝eli sygnalizatory w zewn´trznych lusterkach wstecznych nie zaÊwieca-
jà si´ lub nie gasnà, mo˝e to oznaczaç usterk´ uk∏adu monitorowania mar-
twych pól widocznoÊci (BSM). Nale˝y wtedy zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie sa-
mochodu.
*
5: Lampka zaÊwieca si´ w zewn´trznych lusterkach wstecznych.
*
6: Lampka zaÊwieca si´ po wy∏àczeniu uk∏adu wczesnego reagowania w razie
ryzyka zderzenia (PCS).
*
7: Je˝eli temperatura na zewnàtrz spadnie poni˝ej 3°C, lampka kontrolna niskiej
temperatury zewn´trznej b´dzie migaç przez oko∏o 10 sekund, a nast´pnie
zaÊwieci si´ na sta∏e.
1042. Zespó∏ wskaêników
