2017 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Odkr´ciç centralne mocowanie
ko∏a zapasowego.
8-2. Post´powanie w sytuacjach awaryjnych649
8
Sytuacje awaryjne
Wyjmowanie ko∏a zapasowego
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
44 RAV4_OM42753E 2/9/16 10:36 Page 649 (Black plate)

Pod∏o˝yç klin blokujàcy.
Przy u˝yciu klucza do kó∏ nale˝y zdemontowaç os∏on´ obr´czy ko∏a.
W celu unikni´cia uszkodzenia os∏ony obr´czy ko∏a pomi´dzy os∏on´ a klucz
nale˝y w∏o˝yç mi´kkà szmatk´, tak jak pokazano na ilustracji.
2
1
6508-2. Post´powanie w sytuacjach awaryjnych
Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà Ustawienie klina blokujàcego
Lewe
PrzednieZa prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe
TylnePrzed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
óWersje z pe∏nà os∏onà obr´czy
ko∏aóWersje ze Êrodkowà os∏onà ob-
r´czy ko∏a
44 RAV4_OM42753E 2/9/16 10:36 Page 650 (Black plate)

Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
Zmontowaç drà˝ek przed∏u˝a-
jàcy i klucz do nakr´tek mocu-
jàcych ko∏a, tak jak pokazano
na ilustracji.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
6
5
4
3
8-2. Post´powanie w sytuacjach awaryjnych651
8
Sytuacje awaryjne
44 RAV4_OM42753E 2/9/16 10:36 Page 651 (Black plate)

Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
7
6528-2. Post´powanie w sytuacjach awaryjnych
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyni-
ku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 582)
Wersje z elektrycznie sterowanymi drzwiami baga˝nika: W przypadku
np. wymiany ko∏a nale˝y upewniç si´, ˝e elektrycznie sterowane drzwi
baga˝nika sà zablokowane (
S. 153). Zaniechanie tego grozi przytrza-
Êni´ciem d∏oni lub palców w razie przypadkowego dotkni´cia przycisku
zamykania drzwi baga˝nika.
44 RAV4_OM42753E 2/9/16 10:36 Page 652 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a i pia-
sty mo˝e spowodowaç poluzo-
wanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a ze stalowà obr´czà zo-
stanie za∏o˝one ko∏o ze stalo-
wà obr´czà, dokr´ciç nakr´tki
mocujàce, a˝ ich powierzch-
nia sto˝kowa luêno zetknie si´
z obrze˝em otworu w obr´czy
ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
ze stalowà obr´czà, dokr´ciç
nakr´tki mocujàce, a˝ ich po-
wierzchnia sto˝kowa luêno
zetknie si´ z obrze˝em otwo-
ru w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
z obr´czà ze stopów lekkich,
dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z obr´czà ko∏a.2
1
8-2. Post´powanie w sytuacjach awaryjnych653
8
Sytuacje awaryjne
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
Obrze˝e otworu
w obr´czy ko∏a
Podk∏adka
Obr´cz ko∏a
Powierzchnia sto˝kowa
Zak∏adanie ko∏a zapasowego
44 RAV4_OM42753E 2/9/16 10:36 Page 653 (Black plate)

OpuÊciç samochód.
Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Za∏o˝yç os∏on´ obr´czy ko∏a*.
Dopasowaç wyci´cie w os∏onie ob-
r´czy ko∏a do zaworu powietrza,
tak jak pokazano na ilustracji.
*: Os∏ony obr´czy ko∏a nie wolno montowaç w dojazdowym kole zapasowym.
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.6
5
4
3
6548-2. Post´powanie w sytuacjach awaryjnych
óWersje z pe∏nà os∏onà obr´czy
ko∏aóWersje ze Êrodkowà os∏onà ob-
r´czy ko∏a
44 RAV4_OM42753E 2/9/16 10:36 Page 654 (Black plate)

Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony napi-
sem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 717)
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (w niektórych
wersjach)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujni-
kiem ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie
b´dzie sygnalizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o-
˝enie tego ko∏a nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia
w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem (wersje z dojazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy
przeciwpoÊlizgowe.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy przeciwpoÊlizgowe na przednie ko∏a.
Gumowa opaska s∏u˝àca do zabezpieczenia podnoÊnika
Po wymontowaniu zaczepu opaski mocujàcej
podnoÊnik z zaczepu , nale˝y przekr´ciç jà
i zamocowaç zaczep w otworze .
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych655
8
Sytuacje awaryjne
44 RAV4_OM42753E 2/9/16 10:36 Page 655 (Black plate)

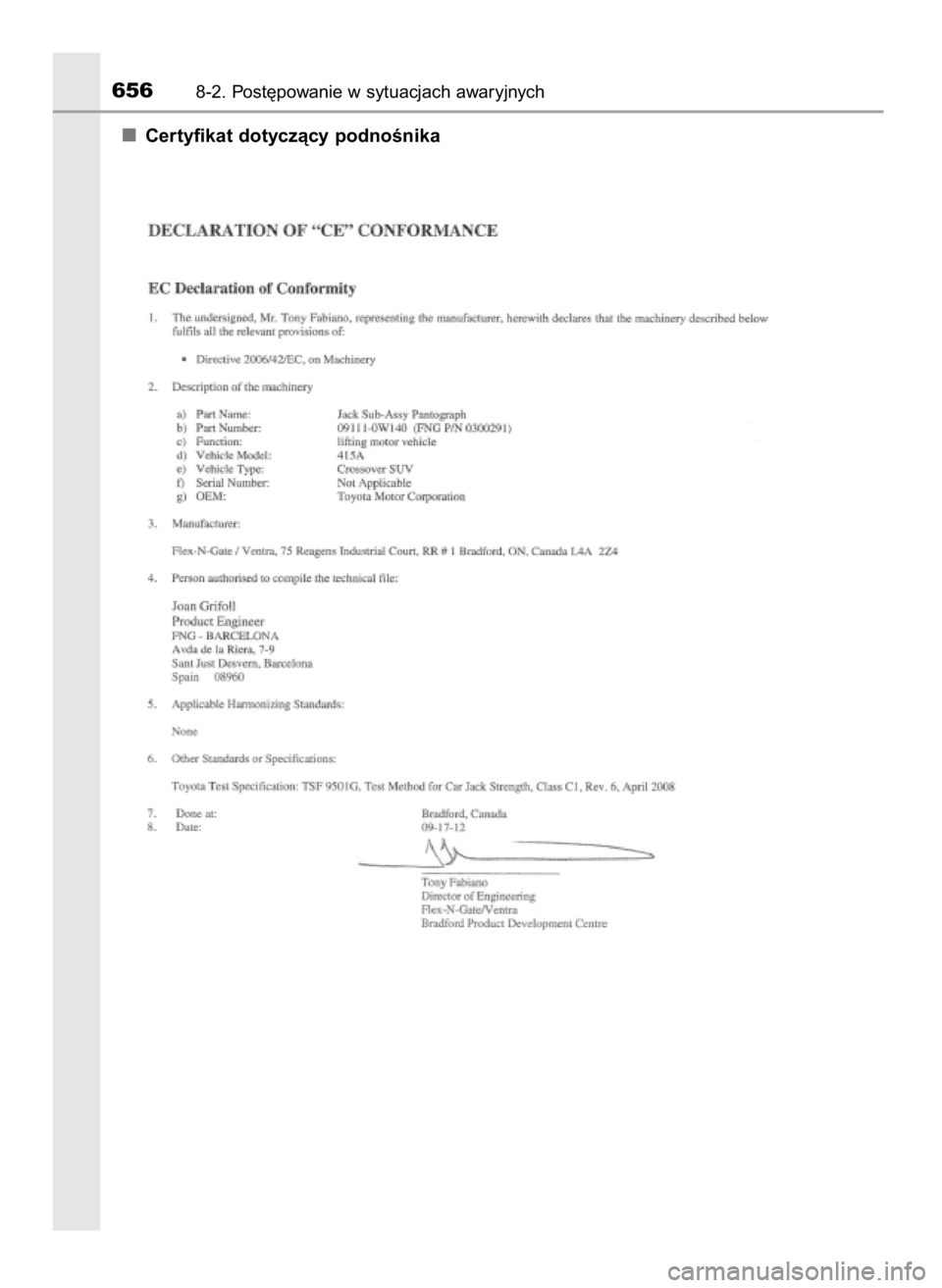

Certyfikat dotyczàcy podnoÊnika
6568-2. Post´powanie w sytuacjach awaryjnych
