2017 TOYOTA RAV4 HYBRID Brugsanvisning (in Danish)

5057-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Placering af reservehjul, donkraft og værktøj
Værktøjskasse
(hvis monteret)
DonkraftReservehjul1
2
3
OM42B04DK.book Page 505 Wedne
sday, September 21, 2016 9:33 AM

5067-2. Forholdsregler i nødsituationer
OM42B04DK
ADVARSEL
nBrug af donkraften
Følg nedenstående sikkerhedsforanstaltninger.
Forkert brug af donkraften kan medføre, at bilen pludselig falder af donkraf-
ten, og forårsage dødsfald eller alvorlige kvæstelser.
l Bilens donkraft er udelukkende beregnet til brug i nødstilfælde ved punkte-
ring.
l Donkraften er ikke beregnet til brug ved skift til sommer- eller vinterdæk.
l Brug ikke donkraften til andet end at skifte hjul eller montere eller afmon-
tere snekæder.
l Brug kun bilens donkraft til at skifte hjul med.
Brug den ikke på andre biler, og brug ikke andre donkrafte til at skifte hjul
på denne bil.
l Anbring donkraften forsvarligt i donkraftpunktet.
l Anbring aldrig en del af eller hele din krop under bilen, når den understøt-
tes af donkraften.
l Start ikke hybridsystemet, og kør ikke med bilen, når bilen understøt\
tes af
donkraften.
l Hæv ikke bilen, hvis der er personer eller bagage i den.
l Læg ikke genstande på eller under donkraften, når bilen hæves.
l Hæv ikke bilen mere end nødvendigt for at skifte hjul.
l Brug altid bukke, hvis det er nødvendigt at komme ind under bilen.
l Stands bilen på et fast, fladt og jævnt underlag, aktiver parkeringsbrem-
sen, og sæt gearvælgeren i P. Anbring om nødvendigt en stopklods bag
det hjul, der er placeret diagonalt i forhold til hjulet med det dæk, der skal
skiftes.
l Tjek, at der ikke er personer i nærheden af bilen, når du sænker bilen.
Advar eventuelle personer i nærheden, før bilen sænkes.
OM42B04DK.book Page 506 Wedne sday, September 21, 2016 9:33 AM

5077-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Biler med almindeligt reserve-
hjul: Drej grebet på hver clips
på bagafdækningen for at låse
den op.
Tag bagafdækningen af.
Find donkraften frem.
Løsn krogen, og tag donkraften
ud.
Når donkraften skal opbevares,
skal den foldes helt sammen, til
den ikke bevæger sig, holdes sam-
men med elastikken og pakkes
væk.
Sådan tages donkraften ud
1
2
3
OM42B04DK.book Page 507 Wednesday, September 21, 2016 9:33 AM

5087-2. Forholdsregler i nødsituationer
OM42B04DK
Løsn midterbeslaget, der holder
reservehjulet.Sæt stopklodser foran/bag ved
hjulene.
Sådan tages reservehjulet ud
ADVARSEL
nVed anbringelse og opb evaring af reservehjulet
Pas på, at du ikke får fingre eller andre kropsdele i klemme mellem det
pladsbesparende reservehjul og bilens karosseri.
Sådan skiftes der hjul
1
Fladt dækStopklodspositioner
ForanVenstre sideBag ved højre baghjul
Højre sideBag ved venstre baghjul
BagVenstre sideForan højre forhjul
Højre sideForan venstre forhjul
OM42B04DK.book Page 508 Wedne sday, September 21, 2016 9:33 AM

5097-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Løsn hjulmøtrikkerne en smule
(én omgang).
Drej del på donkraften med
hånden, indtil donkraftens kærv
har kontakt med donkraftspunk-
tet.
Styrene til donkraftspunktet findes
under beskyttelseslisterne. De
angiver donkraftspunkternes pla-
cering.
Saml donkraftens håndtag og
hjulnøglen som vist på billedet.
Hæv bilen, til dækket er løftet
en smule fri af jorden.
2
3A
4
5
OM42B04DK.book Page 509 Wednesday, September 21, 2016 9:33 AM

5107-2. Forholdsregler i nødsituationer
OM42B04DK
Skru alle hjulmøtrikkerne af, og
tag hjulet af.
Læg hjulet med hjulkapselsiden
opad for at undgå skrammer.
6
ADVARSEL
nVed skift af dæk
l Rør ikke ved fælgene eller området omkring bremserne lige efter, at bilen
har kørt.
Når bilen har kørt, er fælgene og området omkring bremserne meget
varme. At berøre disse områder med en hånd, en fod eller en anden del af
kroppen, når du skifter dæk osv., kan give forbrændinger.
l Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan hjulmøtrikker-
ne løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller alvor-
lige kvæstelser.
• Når du har skiftet hjul, skal du hurtigst muligt sørge for at få møtrikkerne
efterspændt til 103 N•m (10,5 kgf•m) med en momentnøgle.
• Brug kun hjulmøtrikker, der er specielt beregnet til det pågældende hjul, når du sætter et dæk på.
• Hvis der er revner eller deformeringer på boltene, møtrikgevindene eller
hjulets bolthuller, skal du få bilen tjekket hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
• Sørg for at genmontere hjulmøtrikkerne med den skrå kant indad.
(S. 443)
l For biler med el-bagklap: I situationer som fx når der skal skiftes dæk skal
el-bagklapsystemet altid slås fra ( S. 146). Undladelse heraf kan medfø-
re, at bagklappen aktiveres utilsigtet, hvis man kommer til at berøre kon-
takten til el-bagklappen, med risiko for at få hænder eller fingre \
i klemme.
OM42B04DK.book Page 510 Wedne sday, September 21, 2016 9:33 AM

5117-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Fjern snavs og fremmedlege-
mer fra hjulets kontaktflade.
Hvis der er fremmedlegemer på
hjulets kontaktoverflade, kan mø-
trikkerne løsne sig, så hjulet falder
af, mens bilen kører.
Sæt reservehjulet på, og spænd hjulmøtrikkerne løst og nogen-
lunde ens med hånden.
Hvis du udskifter en alu-fælg
med en stålfælg, skal du spæn-
de møtrikkerne, indtil den skrå
del får let kontakt med fælgkan-
ten.
Hvis du udskifter en alufælg
med en anden alufælg, skal du
spænde møtrikkerne, indtil skri-
verne kommer i kontakt med
fælgkanten.
Sænk bilen.
Sådan sættes reservehjulet på
1
2
Skrå delFælgkant
Spændeskive
Fælg
3
OM42B04DK.book Page 511 Wedne sday, September 21, 2016 9:33 AM

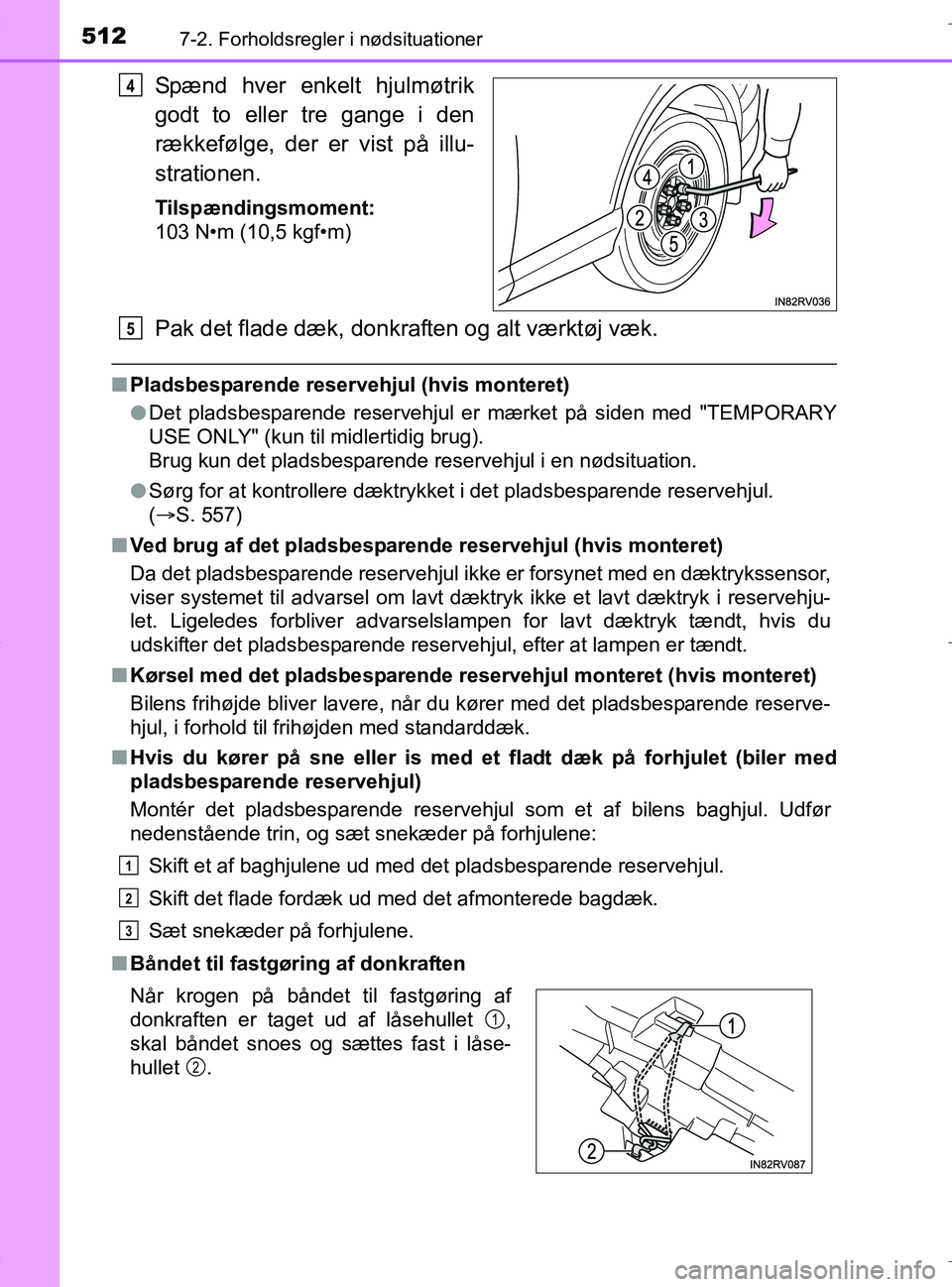

5127-2. Forholdsregler i nødsituationer
OM42B04DK
Spænd hver enkelt hjulmøtrik
godt to eller tre gange i den
rækkefølge, der er vist på illu-
strationen.
Tilspændingsmoment:
103 N•m (10,5 kgf•m)
Pak det flade dæk, donkraften og alt værktøj væk.
nPladsbesparende reservehjul (hvis monteret)
lDet pladsbesparende reservehjul er mærket på siden med "TEMPORARY
USE ONLY" (kun til midlertidig brug).
Brug kun det pladsbesparende reservehjul i en nødsituation.
l Sørg for at kontrollere dæktrykket i det pladsbesparende reservehjul.
(S. 557)
n Ved brug af det pladsbespare nde reservehjul (hvis monteret)
Da det pladsbesparende reservehjul ikke er forsynet med en dæktrykssensor,
viser systemet til advarsel om lavt dæktryk ikke et lavt dæktryk i reservehju-
let. Ligeledes forbliver advarselslampen for lavt dæktryk tændt, hvis du
udskifter det pladsbesparende reservehjul, efter at lampen er tændt.
n Kørsel med det pladsbesparende r eservehjul monteret (hvis monteret)
Bilens frihøjde bliver lavere, når du kører med det pladsbesparende reserve-
hjul, i forhold til frihøjden med standarddæk.
n Hvis du kører på sne eller is med et fladt dæk på forhjulet (biler med
pladsbesparende reservehjul)
Montér det pladsbesparende reservehjul som et af bilens baghjul. Udfør
nedenstående trin, og sæt snekæder på forhjulene:
Skift et af baghjulene ud med det pladsbesparende reservehjul.
Skift det flade fordæk ud med det afmonterede bagdæk.
Sæt snekæder på forhjulene.
n Båndet til fastgøring af donkraften
4
Når krogen på båndet til fastgøring af
donkraften er taget ud af låsehullet ,
skal båndet snoes og sættes fast i låse-
hullet .
5
1
2
3
1
2
OM42B04DK.book Page 512 Wedne sday, September 21, 2016 9:33 AM
