2017 TOYOTA RAV4 HYBRID Brugsanvisning (in Danish)

5538-1. Specifikationer
OM42B04DK
8
Bilens specifikationer
Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
1
2
OM42B04DK.book Page 553 Wedne sday, September 21, 2016 9:33 AM

5548-1. Specifikationer
OM42B04DK
Kølesystem
Kapacitet
Benzin-
motor
Uden EGR-system:
7,2 l
Med EGR-system:
7,5 l
El-
styreenhed1,5 l
Kølervæsketype
Brug én af nedenstående typer:• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-base-
ret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO FK16HR-A8
Gnistgab0,8 mm
BEMÆRK
n Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
OM42B04DK.book Page 554 Wedne sday, September 21, 2016 9:33 AM

5558-1. Specifikationer
OM42B04DK
8
Bilens specifikationer
*1: Oliemængden er den anbefalede mængde.Hvis det er nødvendigt at skifte olie, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Kun AWD-modeller
Elektrisk system
12-volt batteri
Åben spænding
ved 20  C:12,0 V eller højere
(Spændingen kontrolleres 20 minutter efter, at
hybridsystemet og alle lys er slukket).
Ladestrømstyrke5 A maks.
Hybridtransmission
Oliemængde*1Foran3,8 l
Bag*21,8 l
OlietypeToyota Genuine ATF WS
BEMÆRK
nHybridtransmissionsolietype
Brug af anden transmissionsolietype end "Toyota Genuine ATF Type WS"
kan medføre forringelse af gearskiftekvaliteten, fastlåsning af transmissio-
nen ledsaget af vibrationer og i yderste konsekvens beskadigelse af bilens
transmission.
OM42B04DK.book Page 555 Wedne sday, September 21, 2016 9:33 AM

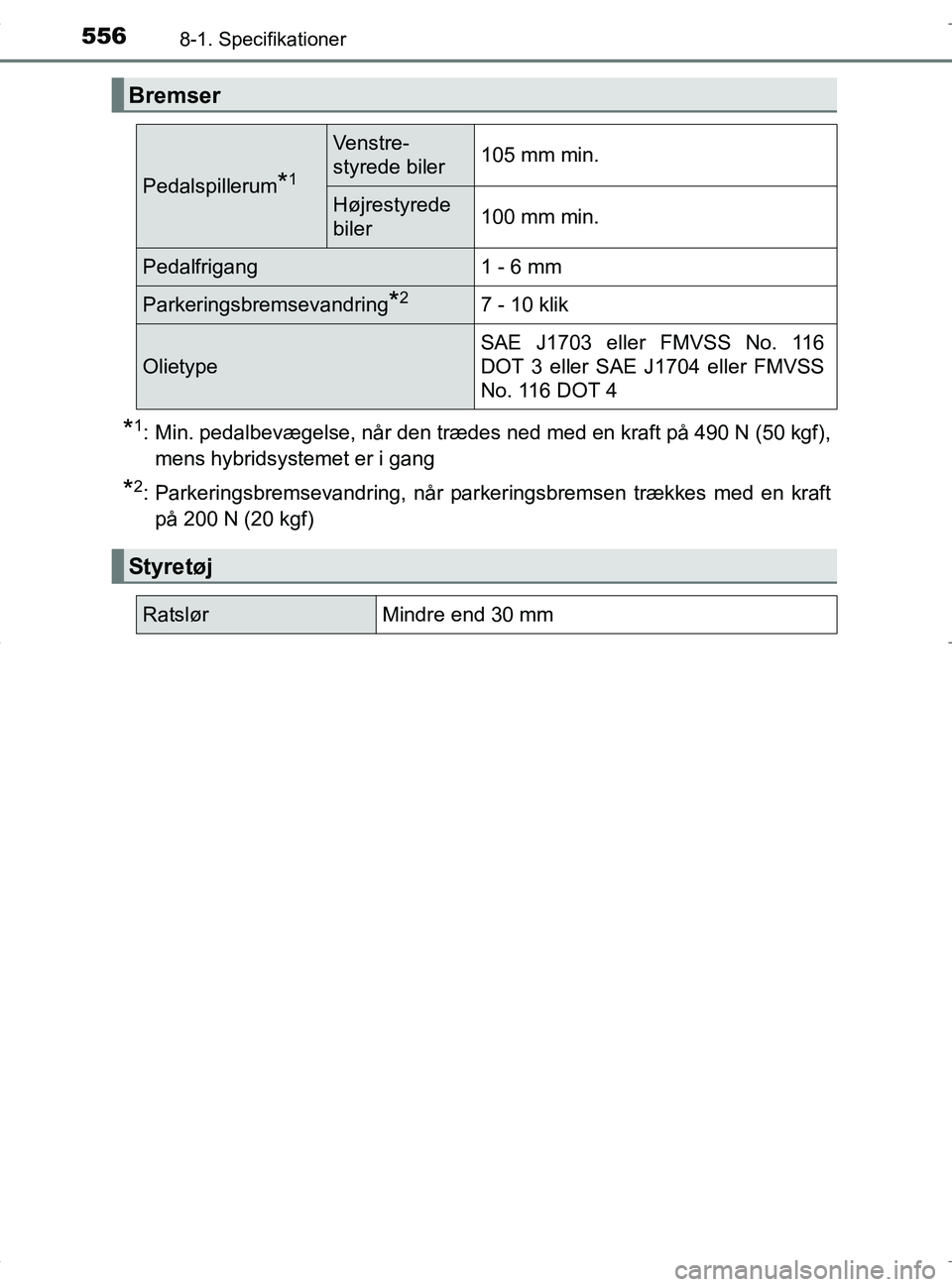

5568-1. Specifikationer
OM42B04DK
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 490 N (50 kgf),mens hybridsystemet er i gang
*2: Parkeringsbremsevandring, når parkeringsbremsen trækkes med en kraftpå 200 N (20 kgf)
Bremser
Pedalspillerum*1
Venstre-
styrede biler105 mm min.
Højrestyrede
biler100 mm min.
Pedalfrigang1 - 6 mm
Parkeringsbremsevandring*27 - 10 klik
Olietype
SAE J1703 eller FMVSS No. 116
DOT 3 eller SAE J1704 eller FMVSS
No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM42B04DK.book Page 556 Wedne sday, September 21, 2016 9:33 AM

5578-1. Specifikationer
OM42B04DK
8
Bilens specifikationer
Ty p e A o g B
*: Dæktrykket varierer fra land til land. Se mærkaten med dækbelastningsop-lysninger for det anbefalede dæktryk for din bil.( S. 440)
Ty p e C
Ty p e D
Dæk og hjul
Dækstørrelse225/65R17 102H
Dæktryk
(Anbefalet tryk ved koldt
dæk)
Type A*:
For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Type B
*:
For: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Bagtil: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Fælgstørrelse17  7 J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse225/60R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Bagtil: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Fælgstørrelse18  7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse235/55R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Fælgstørrelse18  7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
OM42B04DK.book Page 557 Wedne sday, September 21, 2016 9:33 AM

5588-1. Specifikationer
OM42B04DK
Pladsbesparende reservehjul (hvis monteret)
nVed kørsel med anhænger
Læg 20,0 kPa (0,2 kgf/cm2 eller bar, 3 psi) til det anbefalede dæktryk, og kør
med en hastighed under 100 km/t.
DækstørrelseT165/80D17 104M
Dæktryk (Anbefalet tryk
ved koldt dæk)420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse17  4T
Tilspændingsmoment
for hjulmøtrik103 N•m (10,5 kgf•m)
Pærer
PærerWTy p e
Udvendigt
Forlygte (halogenforlygter)55A
Tågeforlygter*19B
Indikatorer for blinklys for21C
Bagblinklys21C
Baklys16D
Nummerpladelys5D
Indvendigt
Makeup-lys8D
Kabinelys (foran)/personligt lys5D
Kabinelys (bag)8E
Bagagerumslys5D
A: HIR2-halogenpærer
B: H16-halogenpærer
C: Kilepærer (gul) D: Kilepærer (klar)
E: Pinolpærer (klare)
*: Hvis monteret
OM42B04DK.book Page 558 Wedne sday, September 21, 2016 9:33 AM

5598-1. Specifikationer
OM42B04DK
8
Bilens specifikationer
Oplysninger om brændstof
nBrug af benzin iblandet ætanol i en benzinmotor
Toyota tillader brug af benzin iblandet ætanol, så længe ætanolindholdet ikke
overstiger 10 %. Sørg for, at oktantallet for den benzin iblandet ætanol, der
skal bruges, stemmer overens med ovenstående.
n Hvis motoren banker
lKontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
l Du kan dog i visse tilfælde opleve en let, kortvarig banken under accelera-
tion eller kørsel op ad bakke. Dette er normalt og ikke tegn på pr\
oblemer.
EU:
Bilen må kun køre på blyfri benzin, som opfylder europæisk
standard EN228.
Vælg blyfri benzin 91 oktan eller derover for at opnå bedst
mulig motorydelse.
Uden for EU:
Bilen må kun køre på blyfri benzin.
Vælg blyfri benzin 91 oktan eller derover for at opnå bedst
mulig motorydelse.
BEMÆRK
n Advarsel angående benzinkvalitet
l Brug ikke ukorrekt brændstof. Motoren vil i så fald tage skade.
l Brug ikke blyholdig benzin.
Blyholdig benzin bevirker, at 3-vejs katalysatoren mister sin virkning, og
emissionskontrolsystemet ikke fungerer korrekt.
l Brug ikke benzin iblandet methanol som f.eks. M15, M85, M100. Brug af
benzin, som indeholder methanol, kan medføre skader på motoren eller
motorfejl.
l EU: Bioætanolbrændstof solgt under betegnelser som fx "E50" eller "E85"
og brændstof, der indeholder en stor mængde ætanol, må ikke bruges.
Brug af disse brændstoftyper vil be skadige bilens brændstofsystem. Kon-
takt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis du er i tvivl.
OM42B04DK.book Page 559 Wedne sday, September 21, 2016 9:33 AM

5608-1. Specifikationer
OM42B04DK
BEMÆRK
lUden for EU: Bioætanolbrændstof solgt under betegnelser som fx "E50"
eller "E85" og brændstof, der indeholder en stor mængde ætanol, må ikke
bruges. Bilen kan anvende benzin blandet med maks. 10 % ætanol. Brug
af benzin iblandet mere end 10 % ætanol (E10) vil beskadige bilens
brændstofsystem. Tank altid fra en k ilde, hvor brændstofspecifikation og -
kvalitet kan garanteres. Kontakt en autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk, hvis du er i tvivl.
OM42B04DK.book Page 560 Wedne sday, September 21, 2016 9:33 AM
