2017 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

2013. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)■
Réinitialisation de l’affichage des minutes
Appuyez sur ou sur les
contacteurs de commande du
compteur lorsque l’écran
est affiché et sélectionnez
.
Appuyez sur .
L’affichage des minutes passe sur “00”.*
*
: Par ex., 1:00 à 1:29 1:00
1:30 à 1:59  2:00
1
2

2023. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
■Les compteurs et l’écran s’allument quand
Le contacteur d’alimentation est en mode ON.
■Réglage de la luminosité du combiné d’instruments (P. 196)
●Vous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumino-
sité environnants, comme indiqué dans le tableau ci-dessous.
* : 22 niveaux de luminosité s’affichent sur l’écran de réglage. Cependant, la lumino-
sité sera réglée à la valeur maximale si vous sélectionnez tout réglage autre que le
1er niveau (le plus sombre). Si, par contre, vous choisissez tout réglage autre que
le 1er ou le 22e niveau lorsque les feux arrière sont allumés dans un lieu sombre, la
luminosité du combiné d’instruments correspondra au niveau sélectionné.
●Si les feux arrière sont allumés dans un environnement sombre, l’éclairage du com-
biné d’instruments s’atténue. Cependant, lorsque la luminosité du combiné d’instru-
ments est réglée sur la valeur minimale ou maximale (1er ou 22e niveau), même si
les feux arrière sont allumés, l’éclairage du combiné d’instruments ne s’atténue pas.
■Lorsque les bornes de la batterie 12 volts sont débranchées et rebranchées
Les réglages de la montre de bord sont réinitialisés.
■Réglages du calendrier
●Si les informations relatives à la date ne sont pas réglées, l’enregistrement de la
consommation d’électricité et de carburant ne peut pas s’effectuer correctement.
Lorsque l’écran de vérification des réglages du calendrier s’affiche, assurez-vous de
toujours définir les réglages. (P. 247)
●Tant que les réglages du calendrier n’ont pas été définis, l’écran de vérification
s’affiche à chaque fois que le contacteur d’alimentation est mis en mode ON.
●Une fois que les informations relatives au calendrier ont été définies, elles peuvent
être modifiées dans les réglages “Personnalisation compteur”. (P. 251)
Les feux arrière sont
éteintsLes feux arrière sont allu-
més
Dans un lieu éclairé2 niveaux*2 niveaux*
Dans un lieu sombre22 niveaux
Si l’enregistrement du calendrier est inter-
rompu lorsque la batterie 12 volts est rempla-
cée ou qu’elle est déchargée, etc., lorsque le
contacteur d’alimentation est mis en mode ON
après un entretien, l’écran de vérification des
réglages du calendrier s’affiche automatique-
ment sur l’écran multifonction.

2033. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)

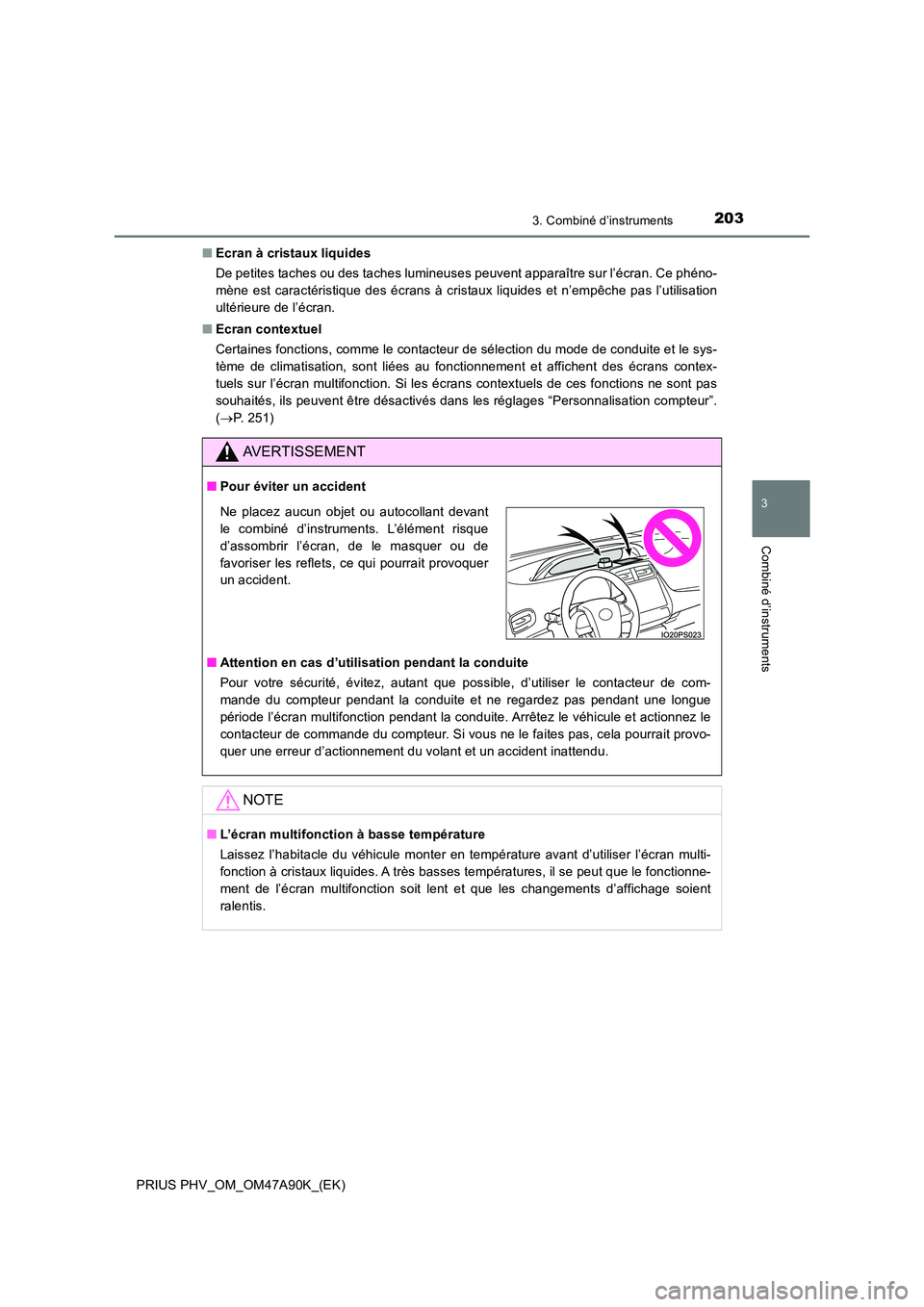

■ Ecran à cristaux liquides
De petites taches ou des taches lumineuses peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cristaux liquides et n’empêche pas l’utilisation
ultérieure de l’écran.
■ Ecran contextuel
Certaines fonctions, comme le contacteur de sélection du mode de conduite et le sys-
tème de climatisation, sont liées au fonctionnement et affichent des écrans contex-
tuels sur l’écran multifonction. Si les écrans contextuels de ces fonctions ne sont pas
souhaités, ils peuvent être désactivés dans les réglages “Personnalisation compteur”.
( P. 2 5 1 )
AVERTISSEMENT
■Pour éviter un accident
■ Attention en cas d’utilisation pendant la conduite
Pour votre sécurité, évitez, autant que possible, d’utiliser le contacteur de com-
mande du compteur pendant la conduite et ne regardez pas pendant une longue
période l’écran multifonction pendant la conduite. Arrêtez le véhicule et actionnez le
contacteur de commande du compteur. Si vous ne le faites pas, cela pourrait provo-
quer une erreur d’actionnement du volant et un accident inattendu.
NOTE
■ L’écran multifonction à basse température
Laissez l’habitacle du véhicule monter en température avant d’utiliser l’écran multi-
fonction à cristaux liquides. A très basses températures, il se peut que le fonctionne-
ment de l’écran multifonction soit lent et que les changements d’affichage soient
ralentis.
Ne placez aucun objet ou autocollant devant
le combiné d’instruments. L’élément risque
d’assombrir l’écran, de le masquer ou de
favoriser les reflets, ce qui pourrait provoquer
un accident.

2043. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Voyants et témoins
Les voyants et les témoins du combiné d’instruments informent le
conducteur de l’état des différents systèmes du véhicule.
Afin de vous fournir des explications, le schéma suivant affiche tous
les témoins et voyants allumés.

2053. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)

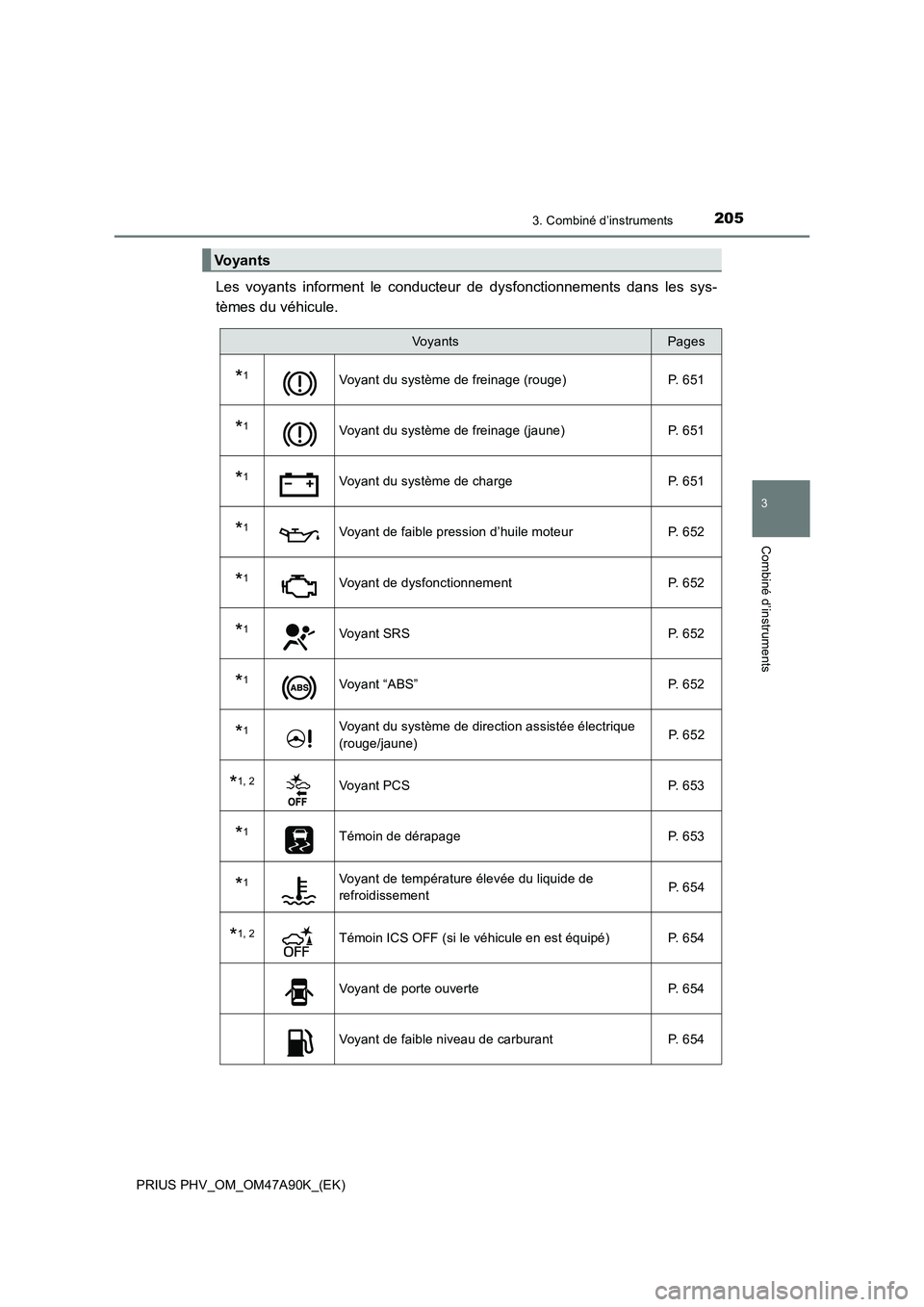

Les voyants informent le conducteur de dysfonctionnements dans les sys-
tèmes du véhicule.
Voyants
VoyantsPages
*1Voyant du système de freinage (rouge) P. 651
*1Voyant du système de freinage (jaune) P. 651
*1Voyant du système de charge P. 651
*1Voyant de faible pression d’huile moteur P. 652
*1Voyant de dysfonctionnement P. 652
*1Voyant SRS P. 652
*1Voyant “ABS” P. 652
*1Voyant du système de direction assistée électrique
(rouge/jaune) P. 6 5 2
*1, 2Voyant PCS P. 653
*1Témoin de dérapage P. 653
*1Voyant de température élevée du liquide de
refroidissement P. 6 5 4
*1, 2Témoin ICS OFF (si le véhicule en est équipé) P. 654
Voyant de porte ouverte P. 654
Voyant de faible niveau de carburant P. 654

2063. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
*1 : Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis en
mode ON pour indiquer qu’une vérification du système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il se peut
qu’un système ne fonctionne pas normalement si un témoin/voyant ne s’allume pas
ou si les témoins/voyants ne s’éteignent pas. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
*2 : Le témoin/voyant clignote pour indiquer un dysfonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des diffé-
rents systèmes du véhicule.
Témoin de rappel de ceinture de sécurité
du conducteur et du passager avantP. 6 5 5
Témoin de rappel de ceinture de sécurité des
passagers arrièreP. 6 5 5
*1Voyant du système d’avertissement principal P. 655
*1Voyant de faible pression des pneus P. 655
Témoins
VoyantsPages
TémoinsPages
Témoin de clignotant P. 347
Témoin des feux arrière P. 349
Témoin de frein de stationnement P. 348
Témoin des feux de route P. 349
Témoin des feux antibrouillards avant P. 359
Témoin des feux antibrouillards arrière P. 359

2073. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Témoin de sécurité P. 76, 82
Témoin “READY” P. 335
Témoins de rapport engagé P. 341
*1, 2Témoin de dérapage P. 503
*1, 3Témoin VSC OFF P. 504
Témoin du régulateur de vitesse P. 417
Témoin du régulateur de vitesse à radar P. 407
Témoin “SET” de régulateur de vitesse P. 407
*1, 3Voyant PCS P. 381
Témoin LDA P. 395
Témoin de commande de direction P. 396
*1Témoin du système de feux de route adaptatifs P. 354
Témoin “BSM” (si le véhicule en est équipé) P. 428
Témoin du capteur d’aide au stationnement Toyota
(si le véhicule en est équipé) P. 4 4 3
*1, 3Témoin ICS OFF (si le véhicule en est équipé) P. 456
TémoinsPages

2083. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
*1 : Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis en
mode ON pour indiquer qu’une vérification du système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il se peut
qu’un système ne fonctionne pas normalement si un témoin/voyant ne s’allume pas
ou si les témoins/voyants ne s’éteignent pas. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin/voyant s’allume lorsque le système est désactivé.
*1Témoin S-IPA (si le véhicule en est équipé) P. 471
*1Témoin “PASSENGER AIR BAG” P. 51
TémoinsPages
