2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6257-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Verwijder het uiteinde van de
kap en trek de kap naar de
voorzijde van de auto om een
opening te creëren tussen de
kap en de achterbumper.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te
ontgrendelen en trek er ver-
volgens aan om de clip te ver-
wijderen.
Draai de lamphouder linksom
en verwijder vervolgens de
lamp.
Steek een hand door de opening
tussen het achterwiel en de ach-
terbumper om de lamp te verwij-
deren.
3
4
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 625 Wednesday, December 14, 2016 1:05 PM

6267-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en deze
rechtsom te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de clip
in de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.
Plaats het uiteinde van de
kap op de achterbumper.
Zet de 2 lippen op het uiteinde
van de kap vast.
6
7
8
PRIUS PHV_OM_OM47A89E_(EE).book Page 626 Wednesday, December 14, 2016 1:05 PM

6277-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Plaats de 3 clips in het bovenste gedeelte van de kap.
Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Plaats de 2 clips in het onderste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.9
1
2
3
10
PRIUS PHV_OM_OM47A89E_(EE).book Page 627 Wednesday, December 14, 2016 1:05 PM

6287-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Koplampen
●Dagrijverlichting
●Parkeerlichten voor
●Mistlampen voor
●Richtingaanwijzers voor
●Richtingaanwijzers opzij
●Richtingaanwijzers achter
●Mistachterlichten
●Achterlichten
●Remlichten
●Derde remlicht
●Kentekenplaatverlichting
■LED-lampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van een aantal leds.
Laat een defecte led vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is en blijft.
■Bij het vervangen van lampen
→Blz. 622
PRIUS PHV_OM_OM47A89E_(EE).book Page 628 Wednesday, December 14, 2016 1:05 PM

6297-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

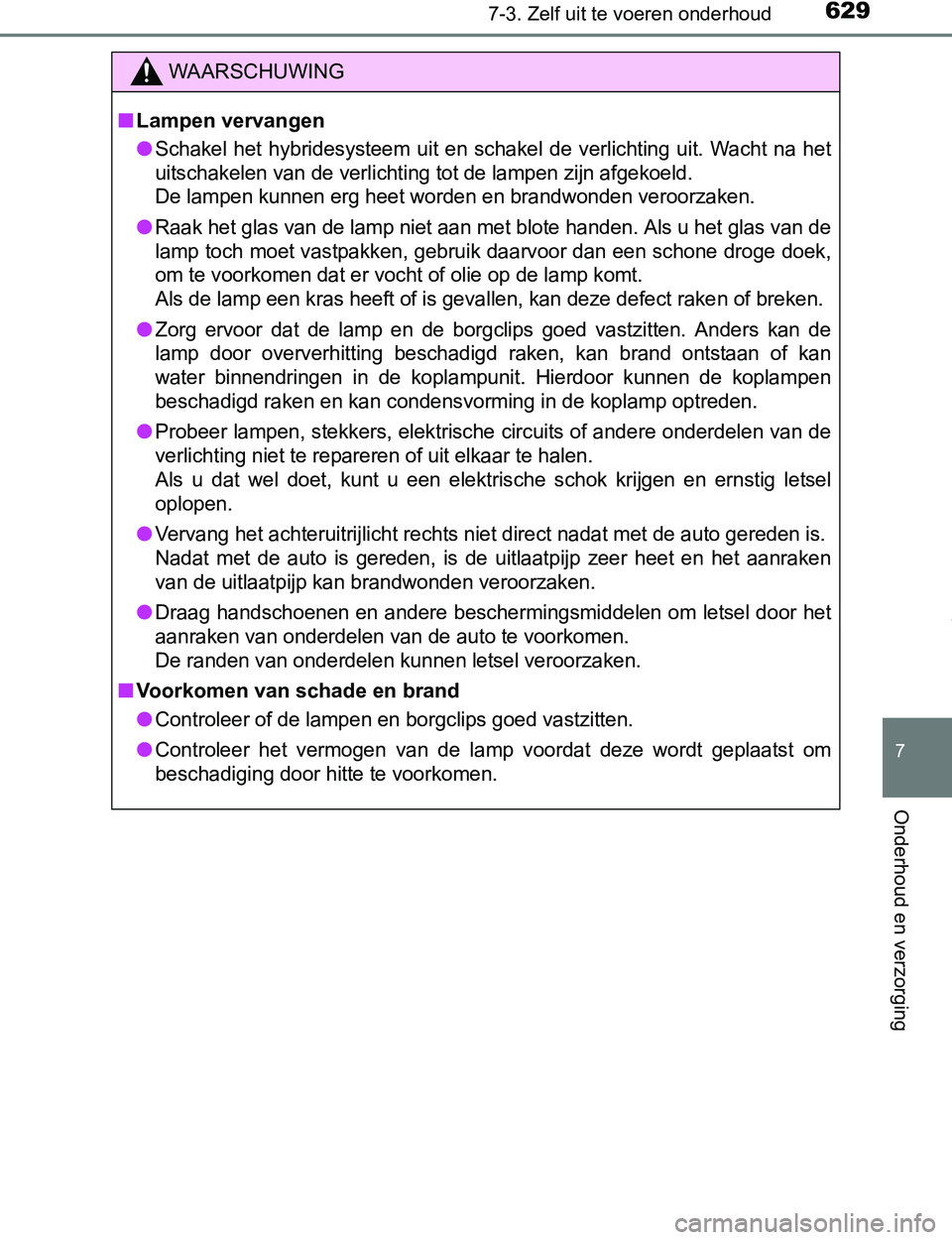

WAARSCHUWING
■Lampen vervangen
●
Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
●Raak het glas van de lamp niet aan met blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
●Probeer lampen, stekkers, elektrische circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
●Vervang het achteruitrijlicht rechts niet direct nadat met de auto gereden is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en het aanraken
van de uitlaatpijp kan brandwonden veroorzaken.
●Draag handschoenen en andere beschermingsmiddelen om letsel door het
aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■Voorkomen van schade en brand
●
Controleer of de lampen en borgclips goed vastzitten.
●Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 629 Wednesday, December 14, 2016 1:05 PM

6307-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
PRIUS PHV_OM_OM47A89E_(EE).book Page 630 Wednesday, December 14, 2016 1:05 PM

631
8Bij problemen
PRIUS PHV_OM_OM47A89E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten ........... 632
Als uw auto in geval van
nood tot stilstand moet
worden gebracht .............. 633
8-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet
worden gesleept .............. 634
Als u denkt dat er iets
mis is ............................... 640
Als een waarschuwings-
lampje gaat branden
of een waarschuwings-
zoemer klinkt ................... 641
Als er een waarschuwings-
melding wordt
weergegeven ................... 650
Als uw auto een lekke
band heeft........................ 658
Als het hybridesysteem
niet kan worden
gestart.............................. 676
Als de elektronische sleutel
niet goed werkt ................ 678
Als de 12V-accu
is ontladen ....................... 682
Als uw auto oververhit
raakt................................. 688
Als de auto vast komt
te zitten ............................ 693
PRIUS PHV_OM_OM47A89E_(EE).book Page 631 Wednesday, December 14, 2016 1:05 PM

6328-1. Belangrijke informatie
PRIUS PHV_OM_OM47A89E_(EE)
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren. Druk nogmaals op de scha-
kelaar om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebruikt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje READY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
PRIUS PHV_OM_OM47A89E_(EE).book Page 632 Wednesday, December 14, 2016 1:05 PM
