2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2333. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
◆“Drive monitor 2” (aandrijflijnmonitor 2)
De volgende informatie over elektrisch rijden wordt weergegeven.
Totale gemiddelde elektrici-
teitsverbruik
Geeft het totale elektriciteits-
verbruik aan sinds de laatste
keer resetten totdat het
opnieuw gereset wordt.
*1
Actieradius elektrisch rijden
(zonder gebruik van aircondi-
tioningsysteem)
Geeft de geschatte afstand aan die nog kan worden gereden met
de resterende energie in het batterijpakket (tractiebatterij).
(
→Blz. 111)*2
Actieradius elektrisch rijden (met gebruik van airconditioningsys-
teem)
Geeft de geschatte afstand aan die nog kan worden gereden met
de resterende energie in het batterijpakket (tractiebatterij) als het
airconditioningsysteem gebruikt wordt.
*2
Totale door het solarlaadsysteem (indien aanwezig) opgewekte
hoeveelheid energie
Geeft de totale hoeveelheid zonne-energie weer die door het
solarlaadsysteem tot op dit moment opgewekt is.
*1: Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik)
(
→Blz. 246) wordt uitgevoerd, worden de gegevens van het totale gemid-
delde elektriciteitsverbruik gewist.
*2: De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet
wordt gereden, door energieverbruik door het systeem.
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 233 Wednesday, December 14, 2016 1:05 PM

2343. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)

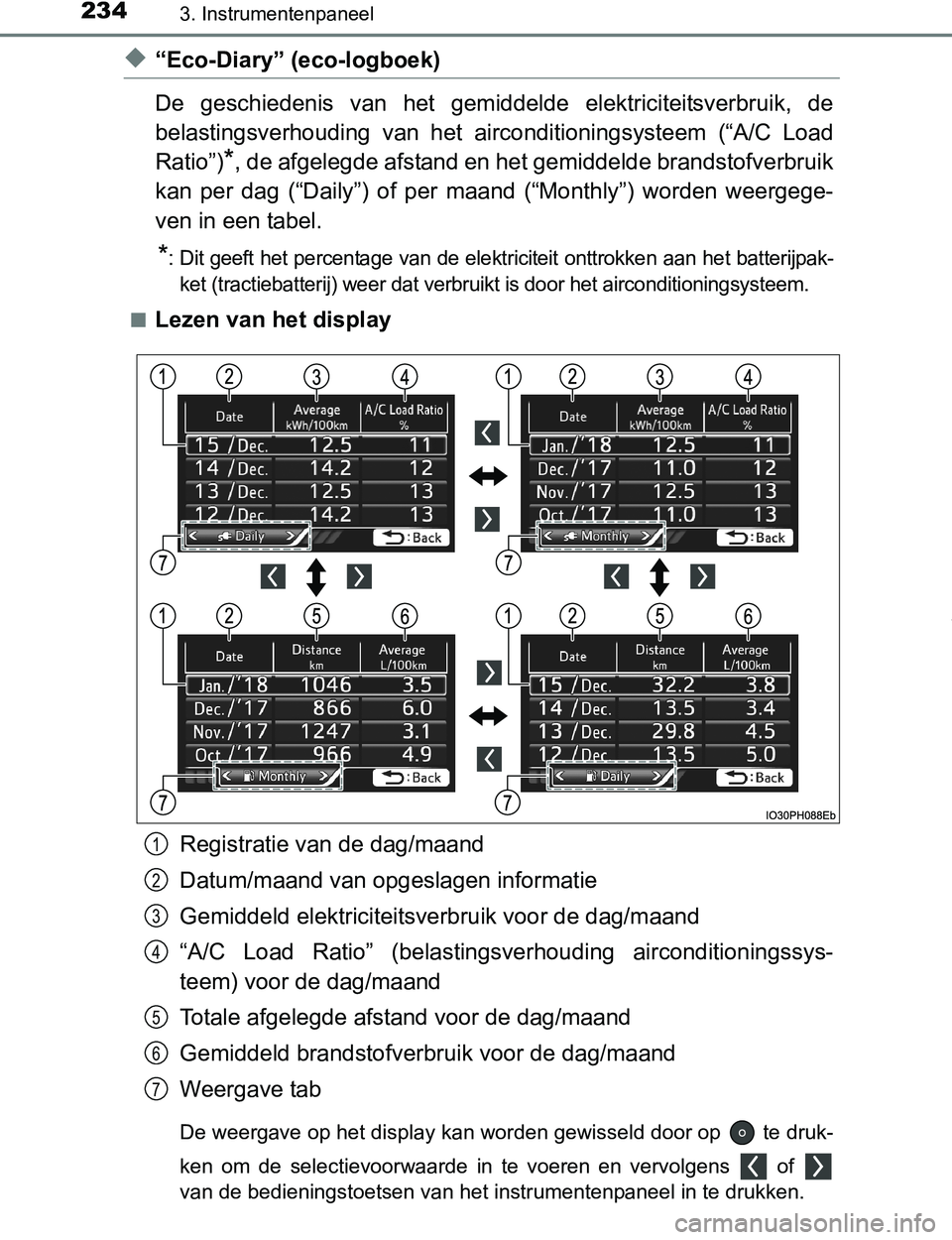

◆“Eco-Diary” (eco-logboek)
De geschiedenis van het gemiddelde elektriciteitsverbruik, de
belastingsverhouding van het airconditioningsysteem (“A/C Load
Ratio”)
*, de afgelegde afstand en het gemiddelde brandstofverbruik
kan per dag (“Daily”) of per maand (“Monthly”) worden weergege-
ven in een tabel.
*: Dit geeft het percentage van de elektriciteit onttrokken aan het batterijpak-
ket (tractiebatterij) weer dat verbruikt is door het airconditioningsysteem.
■Lezen van het display
Registratie van de dag/maand
Datum/maand van opgeslagen informatie
Gemiddeld elektriciteitsverbruik voor de dag/maand
“A/C Load Ratio” (belastingsverhouding airconditioningssys-
teem) voor de dag/maand
Totale afgelegde afstand voor de dag/maand
Gemiddeld brandstofverbruik voor de dag/maand
Weergave tab
De weergave op het display kan worden gewisseld door op te druk-
ken om de selectievoorwaarde in te voeren en vervolgens of
van de bedieningstoetsen van het instrumentenpaneel in te drukken.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47A89E_(EE).book Page 234 Wednesday, December 14, 2016 1:05 PM

2353. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Bekijken van de geschiedenis
Op alle schermen kunnen opgeslagen overzichten voor de vol-
gende perioden worden weergegeven door op of van de
bedieningstoetsen van het instrumentenpaneel te drukken.
●Als het hierboven genoemde aantal overzichten wordt over-
schreden, wordt de oudste informatie gewist.
●Voer “History Reset” (resetten geschiedenis) in de “Meter Custo-
mize”-instellingen (persoonlijke voorkeursinstellingen instrumen-
tenpaneel) uit (→Blz. 245) om de geschiedenis te resetten. (De
informatie voor “Daily” (dagelijks) en “Monthly” (maandelijks)
kunnen afzonderlijk worden gereset.)
■Kalenderinstellingen
→Blz. 247
Weergegeven schermWeergegeven
informatieOpgeslagen informatie
“Daily” (dagelijks)
4 rapporten
Maximaal 32 rapporten
(8 schermen)
“Monthly” (maandelijks)Maximaal 24 rapporten
(6 schermen)
PRIUS PHV_OM_OM47A89E_(EE).book Page 235 Wednesday, December 14, 2016 1:05 PM

2363. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Geeft een kompas weer dat
gekoppeld is aan het navigatie-
systeem. Als het navigatiesys-
teem tijdens de routebegeleiding
bezig is met kruispuntenbegelei-
ding, wordt de kruispuntenbege-
leiding ook weergegeven op het
multi-informatiedisplay.
De afbeelding dient slechts als
voorbeeld en wijkt mogelijk af van
het werkelijke scherm.
Raadpleeg de “Handleiding navigatiesysteem” voor het invoeren van de
bestemming en het wisselen van de kaartrichting.
De informatie over de op dat
moment geselecteerde audiobron
wordt weergegeven.
De afbeelding dient slechts als
voorbeeld en wijkt mogelijk af van
het werkelijke scherm.
Druk om de audiobron te wijzigen
op om het audiobronkeuze-
scherm weer te geven, druk op
of van de bedieningstoetsen
van het instrumentenpaneel en
kies de gewenste audiobron en
druk vervolgens op .
Druk op op het audiobronkeuzescherm om het selecteren van de
audiobron te annuleren.
Aan navigatiesysteem gekoppelde weergave
Aan audiosysteem gekoppelde weergave
PRIUS PHV_OM_OM47A89E_(EE).book Page 236 Wednesday, December 14, 2016 1:05 PM

2373. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De instellingen van de airconditioning kunnen worden gecontroleerd
op het scherm en worden gewijzigd met de bedieningstoetsen van het
instrumentenpaneel.
Druk op het instelscherm van de airconditioning op of van de
bedieningstoetsen van het instrumentenpaneel om de informatie op het
display te wijzigen.
Raadpleeg Blz. 504 voor meer informatie over de airconditioning.
■
Schermweergaven en instellingen die kunnen worden gewijzigd
Instelscherm airconditioning
PRIUS PHV_OM_OM47A89E_(EE).book Page 237 Wednesday, December 14, 2016 1:05 PM

2383. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
*1: LO (laag) wordt weergegeven als de temperatuur is ingesteld op het laag-
ste niveau en HI (hoog) wordt weergegeven als de temperatuur is inge-
steld op het hoogste niveau.
*2: De te selecteren modi zijn afhankelijk van het al dan niet aanwezig zijn van
een passagier. (→Blz. 506)
■
Wijzigen van de instellingen
Druk op om de cursor weer te geven.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het item te selecteren dat u wilt instellen.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het in te stellen item of de in te stellen waarde te
selecteren.
Het airconditioningsysteem kan niet worden uitgeschakeld door het uit-
voeren van handelingen op het instelscherm voor het airconditioningsys-
teem. Schakel het airconditioningsysteem uit met de aircoschakelaar.
OnderwerpInstellingen
Eco Score
(score airco)→Blz. 239
Ingestelde tem-
peratuurVerandert overeenkomstig de bediening van de
bedieningstoetsen van het instrumentenpaneel
*1
Buitenluchtmo-
dus en recircu-
latiemodus
(buitenluchtmodus)
(recirculatiemodus)
Aanjagersnel-
heid1 - 7
CLIMATE
PREFERENCE
(klimaatvoor-
keur)
NORMAL
(normaal)ECOFAST (snel)
S-FLOW-
modus
On (Driver
Priority) (aan
(prioriteit
bestuurder))
*2
On (Fr Seat
Only) (aan
(alleen voor-
stoel))
*2
Off (All seat)
(uit (alle stoe-
len))
1
2
3
4
5
6
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 238 Wednesday, December 14, 2016 1:05 PM

2393. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Eco Score (score airco)
De huidige gebruiksstatus van de airconditioning wordt geëvalu-
eerd op 5 niveaus om te bepalen of hij milieubewust gebruikt wordt.
De evaluatie verandert overeenkomstig de gebruiksstatus van de
airconditioning. Als het contact uit wordt gezet, worden de huidige
totale rijscore
*1 en het advies*2 met betrekking tot het gebruik van
de airconditioning weergegeven. (→Blz. 194)
Lage score
*3
Hoge score
Vermijden van overmatig
gebruik van de airconditioning
en gebruikmaken van de juiste
instellingen van de airconditio-
ning overeenkomstig de omge-
vingstemperatuur en het aantal
inzittenden in combinatie met de
S-FLOW-modus ( ) en CLI-
MATE PREFERENCE (klimaat-
voorkeur) resulteert in een
hogere score.
*1: Gedurende ongeveer 1 minuut na het AAN zetten van het contact wordt
de Eco Score (score airco) niet geëvalueerd.
*2: Afhankelijk van de situatie wordt dit advies mogelijk niet weergegeven.
*3: Voor items die niet zijn geëvalueerd met een Eco Score (score airco),
wordt 0 weergegeven.
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 239 Wednesday, December 14, 2016 1:05 PM

2403. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
■Bedieningstoetsen van het bedieningspaneel van de airconditioning
●Het pop-updisplay dat wordt weergegeven als de instellingen van de aircon-
ditioning worden gewijzigd met de toetsen van de airconditioning, kan wor-
den uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke
voorkeursinstellingen instrumentenpaneel). (→Blz. 245)
■Eco Score (score airco)
●De status van de instellingen van de volgende functies van de airconditio-
ning komt tot uitdrukking in de score.
• Ingestelde temperatuur
• Instellen van de aanjagersnelheid
• Buitenluchtmodus en recirculatiemodus
• Toets A/C
• S-FLOW-modus
• CLIMATE PREFERENCE (klimaatvoorkeur)
●De Eco Score (score airco) wordt geëvalueerd met inachtneming van de
omgevingstemperatuur en de temperatuur in de auto. Daarom verandert,
zelfs als altijd dezelfde instellingen worden gebruikt voor de airconditioning,
de evaluatie op basis van factoren als het seizoen en het weer.
●De Eco Score (score airco) wordt niet geëvalueerd als de airconditioning
niet wordt gebruikt of als de luchtcirculatiemodus of is geselec-
teerd. (Als de airconditioning niet wordt geëvalueerd, komt zijn gebruikssta-
tus niet tot uitdrukking in de totale Eco Score.)
●De Eco Score (score airco) is een functie die u helpt een instelling van de
airconditioning te selecteren die het elektriciteits- en brandstofverbruik redu-
ceert en geen functie die zorgt voor een optimaal comfort en een laag
brandstofverbruik. ●Als de toetsen van de airconditioning
worden bediend om de instellingen van
de airconditioning te wijzigen terwijl een
ander scherm dan het instelscherm van
de airconditioning wordt weergegeven
op het multi-informatiedisplay, wordt een
pop-updisplay voor de instellingen van
de airconditioning weergegeven. De
instellingen van de airconditioning kun-
nen echter niet worden gewijzigd op het
pop-updisplay.
