2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

4495-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
Wanneer de begrenzingsregeling hybridesysteem of de remregeling
in werking is, klinkt de zoemer en wordt een melding weergegeven op
het multi-informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om hetzij de acce-
leratie te begrenzen hetzij het vermogen zo veel mogelijk te beperken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem
en remregeling
RegelingSituatieMulti-
informatiedisplayControle-
lampje
ICS OFF
Zoemer
De begren-
zingsrege-
ling
hybridesys-
teem is in
werking
(regeling
begrenzing
acceleratie)
Acceleratie
is vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort
piepsig-
naal
De begren-
zingsrege-
ling
hybridesys-
teem is in
werking
(regeling om
het vermo-
gen zo veel
mogelijk te
beperken)
Er moet har-
der dan nor-
maal
worden
geremd
Brandt niet
De remrege-
ling is in
werkingEen nood-
stop is nood-
zakelijk
De auto is
tot stilstand
gebracht
door de wer-
king van het
systeemDe auto is
tot stilstand
gebracht na
werking
door de rem-
regeling
Brandt
PRIUS PHV_OM_OM47A89E_(EE).book Page 449 Wednesday, December 14, 2016 1:05 PM

4505-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van de Intelligent Clearance Sonar-functie verschilt van
dat van de Toyota Parking Assist-sensor (→Blz. 437).
Daardoor wordt de Intelligent Clearance Sonar mogelijk niet ingeschakeld,
ook al signaleert de Toyota Parking Assist-sensor een obstakel en wordt er
een waarschuwing gegeven.
■Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het sys-
teem, wordt de Intelligent Clearance Sonar-functie uitgeschakeld en brandt
het controlelampje ICS OFF.
■Systeemherstel
Wanneer de Intelligent Clearance Sonar-functie wordt uitgeschakeld door de
werking van het systeem en u de werking ervan wilt hervatten, schakel dan
de Intelligent Clearance Sonar weer in (→Blz. 445) of zet het contact UIT en
weer AAN. Wanneer de auto rijdt terwijl een obstakel zich niet langer in de rij-
richting van de auto bevindt of wanneer de rijrichting van de auto wijzigt (bij-
voorbeeld wanneer u eerst vooruit reedt en vervolgens achteruit en vice
versa), wordt de werking van het systeem automatisch hervat.
■Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
●Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflec-
teren. (Met name mensen die bepaalde soorten kleding dragen worden
mogelijk niet gesignaleerd.)
●Objecten die niet loodrecht op de grond staan, objecten die niet in een
rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige
of golvende objecten
●Lage objecten
●Dunne objecten zoals een draad, hek, touw of paal onder een verkeersbord
●<00320045004d0048004600570048005100030047004c00480003005d004c0046004b00030048005b0057005500480048005000030047004c0046004b005700030045004c004d00030047004800030045005800500053004800550003004500480059004c00
51004700480051[
■Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor AAN of UIT is (→Blz. 432),
de Intelligent Clearance Sonar-functie niet is uitgeschakeld (→Blz. 445) en de
sensoren voor en achter een obstakel signaleren en de remregeling wordt uit-
gevoerd, klinkt ook de zoemer van de Toyota Parking Assist-sensor en wordt
er een melding gegeven over de geschatte afstand tot het obstakel.
PRIUS PHV_OM_OM47A89E_(EE).book Page 450 Wednesday, December 14, 2016 1:05 PM

4515-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
■Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op
een aanrijding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen
kans op een aanrijding is.
●Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en
parkeerplaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een
smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt
boven afvoergoten
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg
●Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm
●Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een Parking Assist-sensor van een ander voertuig, een voer-
tuigsignaleringssysteem, de motor van een motorfiets of de luchtremmen
van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondver-
lichting (met name fluorescerende), mistlampen, een spatbordantenne of
een draadloze antenne) zijn in de buurt van de sensoren geplaatst • Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of
in een gebied waar het gras hoog is
PRIUS PHV_OM_OM47A89E_(EE).book Page 451 Wednesday, December 14, 2016 1:05 PM

4525-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)●Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■In het onwaarschijnlijke geval dat de Intelligent Clearance Sonar-functie
per ongeluk in werking treedt op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat de Intelligent Clearance Sonar-functie
per ongeluk in werking treedt op een kruispunt e.d., wordt de remregeling na
ongeveer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek
kunt verlaten. Bovendien wordt de remregeling ook uitgeschakeld als het
rempedaal wordt ingetrapt. Wanneer u het gaspedaal weer intrapt, kunt u
weer verder rijden en de plek verlaten.
■Situaties waarin het systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed.
●Omgevingsinvloeden
• Tussen uw auto en een ander obstakel dat kan worden gesignaleerd
bevindt zich een obstakel dat niet kan worden gesignaleerd.
• Uw auto wordt plotseling gesneden door een obstakel, bijvoorbeeld een
andere auto, een motorfiets, een fiets of een voetganger, of een dergelijk
obstakel duikt plotseling van opzij op.
●Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw
auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm • De omgeving van de sensor is heel
heet of koud
• Het waait hard
PRIUS PHV_OM_OM47A89E_(EE).book Page 452 Wednesday, December 14, 2016 1:05 PM

4535-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
●Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een Parking Assist-sensor van een ander voertuig, een voer-
tuigsignaleringssysteem, de motor van een motorfiets of de luchtremmen
van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondver-
lichting (met name fluorescerende), mistlampen, een spatbordantenne of
een draadloze antenne) zijn in de buurt van de sensoren geplaatst
●Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■Intelligent Clearance Sonar-functie terwijl het Simple Intelligent Parking
Assist-systeem in werking is
→Blz. 458
■Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 secon-
den recht vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■Wanneer “ICS Unavailable” (Intelligent Clearance Sonar niet beschik-
baar) op het multi-informatiedisplay wordt weergegeven en het controle-
lampje ICS OFF knippert
●Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder
dan het ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt op de sensor en de sensor daardoor
mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
●Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als deze melding ook na het verwijderen van het vuil van de sensor wordt
weergegeven of wordt weergegeven wanneer de sensor helemaal niet vuil
was.
●Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu
niet geïnitialiseerd. Voer de initialisatie van het systeem uit.
■Wanneer “ICS Malfunction Visit Your Dealer” (storing in de Intelligent
Clearance Sonar, ga naar uw dealer) op het multi-informatiedisplay
wordt weergegeven, het controlelampje ICS OFF knippert en de zoemer
klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 453 Wednesday, December 14, 2016 1:05 PM

4545-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Voor een veilig gebruik
Vertrouw niet uitsluitend op het systeem. Wanneer u uitsluitend op het sys-
teem vertrouwt, kan dat resulteren in een ongeval.
●Voor veilig rijden is alleen de bestuurder verantwoordelijk. Let goed op de
omgeving om te zorgen dat u veilig rijdt. De Intelligent Clearance Sonar-
functie kan helpen om de ernst van een aanrijding te verminderen. Afhan-
kelijk van de situatie werkt het systeem mogelijk niet.
●De Intelligent Clearance Sonar-functie is niet ontworpen om de auto volle-
dig tot stilstand te brengen. Bovendien, zelfs wanneer de Intelligent Clea-
rance Sonar-functie de auto tot stilstand kan brengen, wordt de
remregeling na ongeveer 2 seconden uitgeschakeld. Trap dus direct het
rempedaal in.
■Zorgen dat het systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren
in acht (→Blz. 445). Wanneer u deze voorzorgsmaatregelen niet in acht
neemt, werken de sensoren mogelijk niet goed, waardoor een ongeval kan
ontstaan.
●Breng geen modificaties aan en voer geen werkzaamheden uit als demon-
teren of lakken
●Gebruik voor vervanging alleen originele onderdelen
●Stel het gebied rondom de sensoren niet bloot aan krachtige schokken
●<0025004800560046004b00440047004c004a00030047004800030056004800510056005200550048005100030051004c004800570003004800510003004b0052005800470003005d004800030044004f0057004c004d0047000300560046004b0052005200
51[
■Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderin-
gen in de wagenhoogte of de hellingshoek van de auto ervoor kunnen zor-
gen dat de sensoren obstakels niet juist signaleren, het systeem niet werkt
of het systeem onnodig werkt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 454 Wednesday, December 14, 2016 1:05 PM

4555-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
OPMERKING
■Storingen aan de sensoren voorkomen
●Wanneer het gebied rondom de sensor wordt blootgesteld aan een krach-
tige schok, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De sensoren werken mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk.
●Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op
de sensoren. De sensoren werken mogelijk niet goed als gevolg van bloot-
stelling aan stoom.
■Onnodige werking voorkomen
Schakel in de volgende situaties de Intelligent Clearance Sonar-functie uit.
Het systeem werkt mogelijk, zelfs als er geen kans op een aanrijding is.
●
Er wordt een rollenbank o.i.d. gebruikt voor een controle, enz.
●De auto wordt op een schip, vrachtwagen of ander transportmiddel geladen
●De wielophanging is verlaagd of de banden hebben een ander formaat dan
de oorspronkelijk gemonteerde banden
●De hoogte van de auto is drastisch veranderd als gevolg van belading (de
voorzijde wijst omhoog of omlaag)
●Er is een sleepoog gemonteerd
PRIUS PHV_OM_OM47A89E_(EE).book Page 455 Wednesday, December 14, 2016 1:05 PM

4565-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

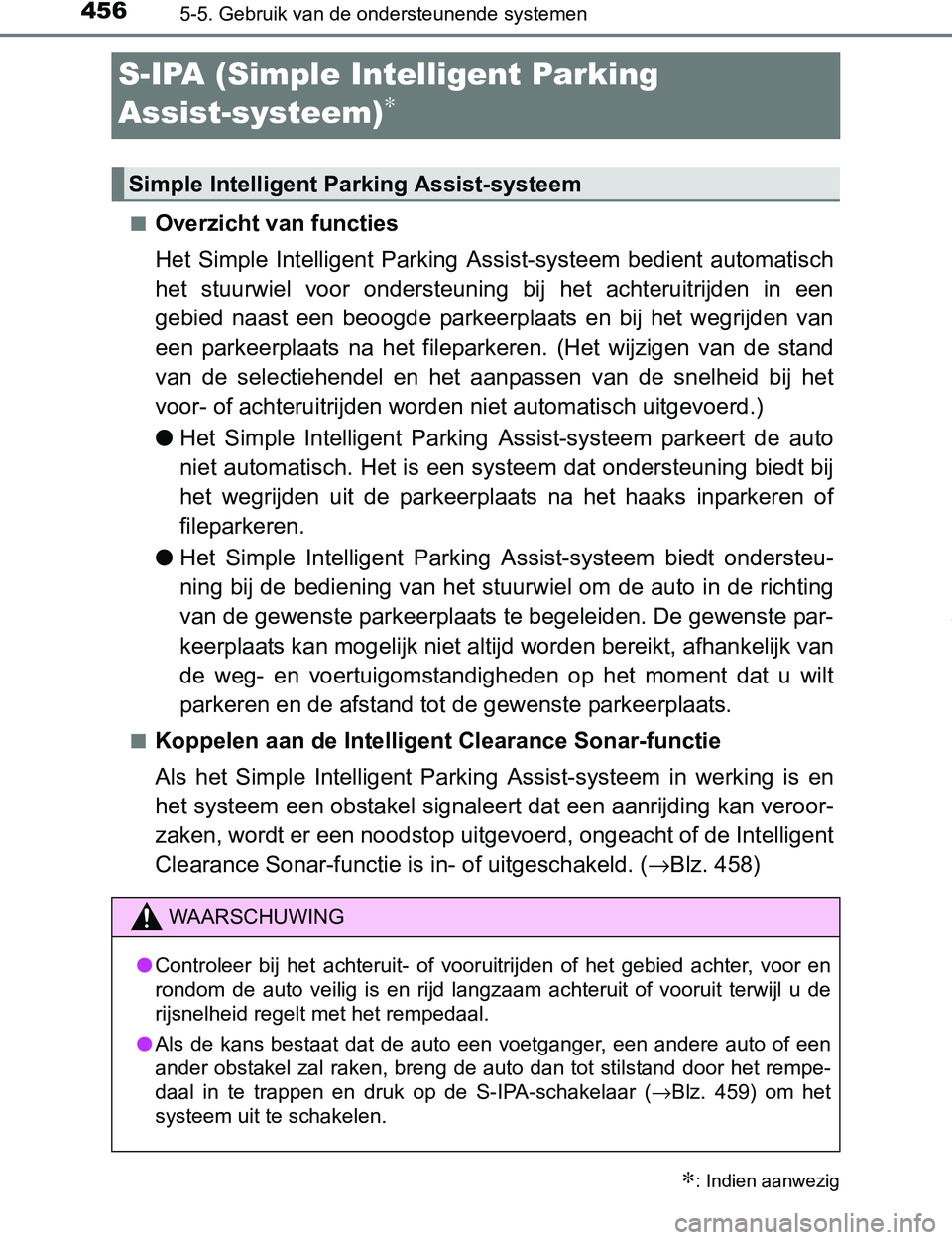

S-IPA (Simple Intelligent Parking
Assist-systeem)
∗
■Overzicht van functies
Het Simple Intelligent Parking Assist-systeem bedient automatisch
het stuurwiel voor ondersteuning bij het achteruitrijden in een
gebied naast een beoogde parkeerplaats en bij het wegrijden van
een parkeerplaats na het fileparkeren. (Het wijzigen van de stand
van de selectiehendel en het aanpassen van de snelheid bij het
voor- of achteruitrijden worden niet automatisch uitgevoerd.)
●Het Simple Intelligent Parking Assist-systeem parkeert de auto
niet automatisch. Het is een systeem dat ondersteuning biedt bij
het wegrijden uit de parkeerplaats na het haaks inparkeren of
fileparkeren.
●Het Simple Intelligent Parking Assist-systeem biedt ondersteu-
ning bij de bediening van het stuurwiel om de auto in de richting
van de gewenste parkeerplaats te begeleiden. De gewenste par-
keerplaats kan mogelijk niet altijd worden bereikt, afhankelijk van
de weg- en voertuigomstandigheden op het moment dat u wilt
parkeren en de afstand tot de gewenste parkeerplaats.
■Koppelen aan de Intelligent Clearance Sonar-functie
Als het Simple Intelligent Parking Assist-systeem in werking is en
het systeem een obstakel signaleert dat een aanrijding kan veroor-
zaken, wordt er een noodstop uitgevoerd, ongeacht of de Intelligent
Clearance Sonar-functie is in- of uitgeschakeld. (→Blz. 458)
∗: Indien aanwezig
Simple Intelligent Parking Assist-systeem
WAARSCHUWING
●Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en
rondom de auto veilig is en rijd langzaam achteruit of vooruit terwijl u de
rijsnelheid regelt met het rempedaal.
●Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de S-IPA-schakelaar (→Blz. 459) om het
systeem uit te schakelen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 456 Wednesday, December 14, 2016 1:05 PM
