5056-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
■Instellen van de aanjagersnelheid
Beweeg de instelknop voor de
aanjagersnelheid omhoog om
de aanjagersnelheid te verho-
gen en omlaag om de aanjager-
snelheid te verlagen.
De aanjagersnelheid wordt op
het display weergegeven.
(7 niveaus)
Druk op om de aanjager
uit te schakelen.
■
Wijzigen van de luchtcirculatiemodus
Beweeg de luchtcirculatieknop
omhoog of omlaag om de lucht-
circulatiemodus te wijzigen.
Iedere keer dat de knop wordt
bediend, worden er andere uit-
stroomopeningen geselecteerd.
Er stroomt lucht naar het
bovenlichaam
Er stroomt lucht naar het
bovenlichaam en de voeten
Er stroomt lucht naar de voe-
ten
Er stroomt lucht naar de voe-
ten en de voorruitverwarming
is in werking
Instelknop
aanjager-
snelheid
Luchtcircula-
tieknop
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 505 Wednesday, December 14, 2016 1:05 PM

5066-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)■
S-FLOW-modus
In de S-FLOW-modus wordt bij de luchtcirculatie prioriteit gegeven
aan de voorstoelen, waardoor de luchtcirculatie en het effect van
de airconditioning op de achterstoelen wordt gereduceerd.
Als er geen passagier wordt gesignaleerd op de voorpassagiers-
stoel, wordt er bij de luchtcirculatie prioriteit gegeven aan alleen de
zijde van de bestuurder.
In dat geval dooft het controlelampje voor de temperatuur aan voorpas-
sagierszijde.
Er stroomt echter altijd lucht uit de uitstroomopening aan de zijde van
de voorpassagier.
De S-FLOW-modus wordt automatisch geactiveerd overeenkomstig
de ingestelde temperatuur, de buitentemperatuur, enz. (
→Blz. 512)
De S-FLOW-modus kan handmatig worden in- en uitgeschakeld door
op te drukken.
Als de S-FLOW-modus is ingeschakeld, brandt het controlelampje
.
■
Overige functies
●Overschakelen tussen de buitenluchtmodus en de recirculatie-
modus (→Blz. 508)
●Ontwasemen van de voorruit (→Blz. 509)
●Ontwasemen van de achterruit en de buitenspiegels (→Blz. 509)
PRIUS PHV_OM_OM47A89E_(EE).book Page 506 Wednesday, December 14, 2016 1:05 PM

5076-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
Druk op .
Wijzig de ingestelde temperatuur. (→Blz. 504)
Druk op om de procedure te beëindigen.
Wanneer de automatische modus is ingeschakeld, worden de lucht-
circulatiemodi en de aanjagersnelheid niet weergegeven op het
bedieningspaneel voor de airconditioning.
■Controlelampje automatische modus
Als de instelling van de aanjagersnelheid of de luchtcirculatiemodi
worden bediend, gaat het controlelampje uit. De automati-
sche modus blijft echter ingeschakeld voor de andere functies dan
die worden bediend.
■Afzonderlijk instellen van de temperatuur voor de bestuurder
en voor de voorpassagier (DUAL-modus)
Voer een van de volgende handelingen uit om de DUAL-modus in
te schakelen:
●Druk op .
●Wijzig de ingestelde temperatuur aan passagierszijde.
Als de DUAL-modus is ingeschakeld, brandt het controlelampje .
Gebruik van de automatische modus
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 507 Wednesday, December 14, 2016 1:05 PM

5086-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)■
Schakelen tussen buitenluchtmodus en recirculatiemodus
Druk op .
Elke keer dat er op wordt gedrukt, wijzigt de modus tussen bui-
tenluchtmodus en recirculatiemodus.
Als de recirculatiemodus is geselecteerd, brandt het controlelampje
.
■
Persoonlijke voorkeursinstellingen aanjager
De instelling van de aanjagersnelheid tijdens bediening in de auto-
matische modus kan aan de persoonlijke voorkeur worden aange-
past.
Druk op om de instellingsmodus voor de aanjagersnelheid
te wijzigen.
Elke keer dat op wordt gedrukt, verandert de instellingsmodus
voor de aanjagersnelheid als volgt.
NORMAL (NORMAAL) → ECO → FAST (SNEL) →
NORMAL (NORMAAL)
Wanneer ECO wordt weergegeven op het airconditioningscherm, wordt
de airconditioning zo bediend dat er prioriteit wordt gegeven aan een
laag brandstofverbruik door de aanjagersnelheid te verlagen, enz.
Wanneer FAST op het scherm wordt weergegeven, neemt de aanjager-
snelheid toe.
Overige functies
PRIUS PHV_OM_OM47A89E_(EE).book Page 508 Wednesday, December 14, 2016 1:05 PM

5096-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
Zet, als de recirculatiemodus is ingeschakeld, in de buitenlucht-
modus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en zij-
ruiten sneller te ontwasemen.
Als de ontwaseming is ingeschakeld, brandt het controlelampje .
Druk wanneer de voorruit is ontwasemd nogmaals op om terug
te keren naar de vorige modus. Er kan ook naar de vorige modus wor-
den teruggekeerd door tijdens de werking het contact UIT te zetten.
■
Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van de
buitenspiegels te verwijderen.
Druk op .
Elke keer als op wordt gedrukt, schakelt de verwarming tussen
aan en uit.
Als de verwarming is ingeschakeld, brandt het controlelampje .
De achterruit- en buitenspiegelverwarming wordt na een tijdje automa-
tisch uitgeschakeld.
■
Eco Score (score airco)
→Blz. 239
PRIUS PHV_OM_OM47A89E_(EE).book Page 509 Wednesday, December 14, 2016 1:05 PM

5106-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)■
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Afstellen van de stand van de uitstroomopeningen
Directe luchtstroom naar links
of rechts, boven of beneden.
■Openen en sluiten van de uitstroomopeningen
Uitstroomopeningen
Uitstroomopening links/
uitstroomopening rechtsMiddelste uitstroomopeningen
De uitstroomopening openen
De uitstroomopening sluiten De uitstroomopening openen
De uitstroomopening sluiten
1
2
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 510 Wednesday, December 14, 2016 1:05 PM

5116-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
■Ve rw a rm e n
●In de HV-modus wordt de benzinemotor mogelijk ingeschakeld om warmte
van de koelvloeistof via de verwarming af te voeren.
●In de EV-modus zorgt een verwarmingspompsysteem voor het verwarmen.
• Als de buitentemperatuur laag is of als het sneeuwt, is de verwarming
mogelijk minder effectief dan bij conventionele auto's en stroomt er
mogelijk geen warme lucht uit de uitstroomopening.
• Als er zich rijp gevormd heeft op de warmtewisselaar aan de buitenzijde,
nemen de verwarmingsprestaties af. De rijp kan van de warmtewisselaar
aan de buitenzijde worden verwijderd door voor het rijden de op afstand
bedienbare airconditioning in te schakelen (→Blz. 516). Na het ontdooien
wordt de verwarmingsfunctie van de op afstand bedienbare airconditio-
ning ingeschakeld.
• Als wordt ingeschakeld, wordt de verwarming optimaal geregeld.
Daardoor worden de ingestelde verwarmingsprestaties mogelijk niet
bereikt, zelfs niet als de aanjagersnelheid wordt verhoogd.
●
In de volgende situaties treedt de benzinemotor mogelijk in werking om, ook
in de EV-modus, warmte van de koelvloeistof via de verwarming af te voeren.
• De buitentemperatuur is ongeveer -10°C of lager
• is ingeschakeld
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitgescha-
keld tot er voldoende warme of koude lucht voorhanden is.• Als de warmtewisselaar aan de bui-
tenzijde bedekt is met rijp, neemt de
aanjagersnelheid af en wordt het
mogelijk moeilijker om het interieur te
verwarmen. Dit duidt echter niet op
een storing.
In deze situatie verandert de tempe-
ratuur van de lucht die uit de uit-
stroomopeningen komt mogelijk niet,
zelfs niet als de ingestelde tempera-
tuur wordt verhoogd.
Warmtewisselaar buiten-
PRIUS PHV_OM_OM47A89E_(EE).book Page 511 Wednesday, December 14, 2016 1:05 PM

5126-1. Gebruik van de airconditioning en de achterruitverwarming

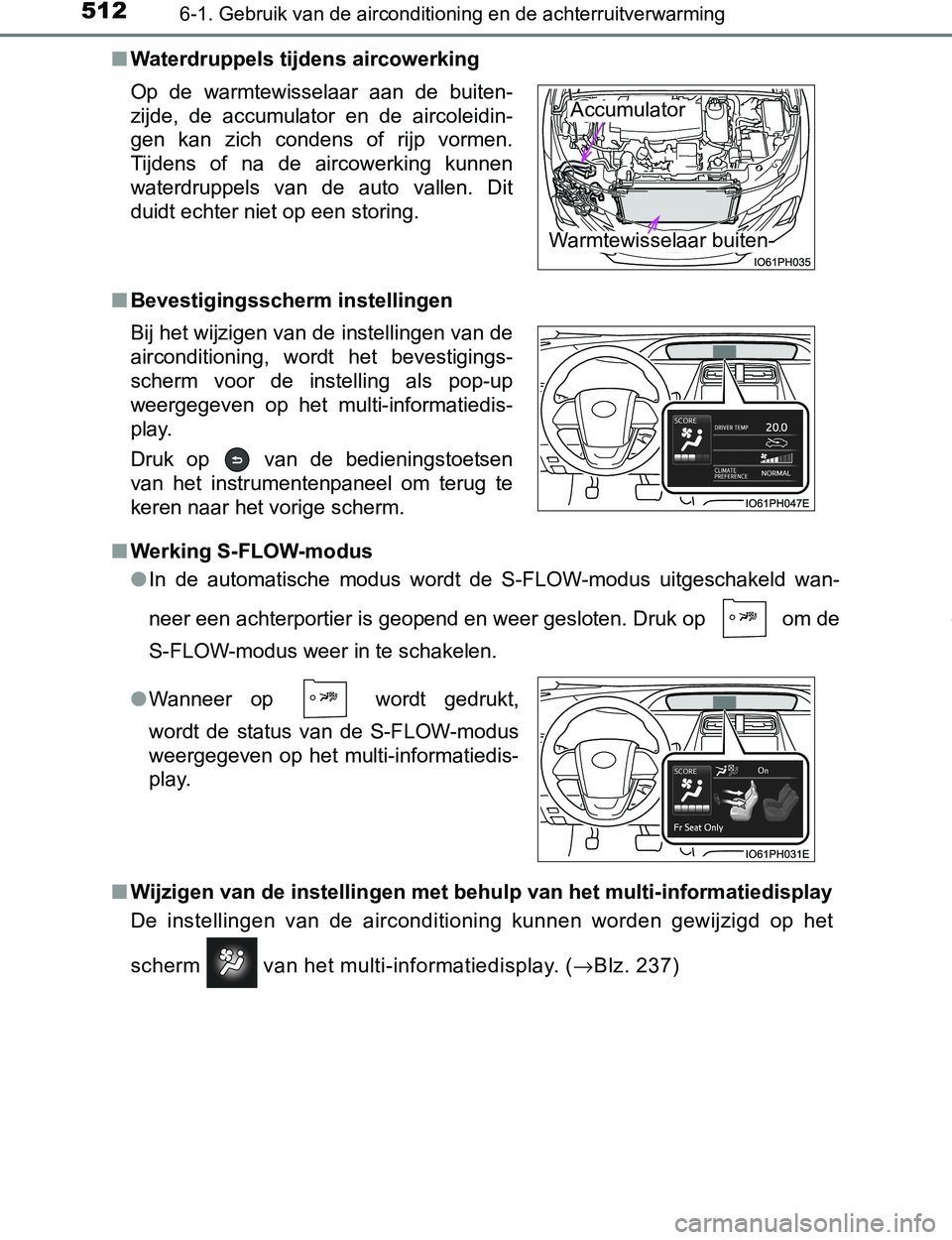

PRIUS PHV_OM_OM47A89E_(EE)■Waterdruppels tijdens aircowerking
■Bevestigingsscherm instellingen
■Werking S-FLOW-modus
●In de automatische modus wordt de S-FLOW-modus uitgeschakeld wan-
neer een achterportier is geopend en weer gesloten. Druk op om de
S-FLOW-modus weer in te schakelen.
■Wijzigen van de instellingen met behulp van het multi-informatiedisplay
De instellingen van de airconditioning kunnen worden gewijzigd op het
scherm van het multi-informatiedisplay. (→Blz. 237) Op de warmtewisselaar aan de buiten-
zijde, de accumulator en de aircoleidin-
gen kan zich condens of rijp vormen.
Tijdens of na de aircowerking kunnen
waterdruppels van de auto vallen. Dit
duidt echter niet op een storing.
Bij het wijzigen van de instellingen van de
airconditioning, wordt het bevestigings-
scherm voor de instelling als pop-up
weergegeven op het multi-informatiedis-
play.
Druk op van de bedieningstoetsen
van het instrumentenpaneel om terug te
keren naar het vorige scherm.
●Wanneer op wordt gedrukt,
wordt de status van de S-FLOW-modus
weergegeven op het multi-informatiedis-
play.
Warmtewisselaar buiten-
Accumulator
