2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6658-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
Sluit de voedingsstekker aan op de accessoireaansluiting.
(→Blz. 536)
Sluit de fles aan op de com-
pressor.
Plaats de fles stevig in de com-
pressor, zoals aangegeven in de
afbeelding, tot de bovenzijde van
het merkteken op de fles in lijn is
met het bovenste deel van de uit-
sparing.
8
Vo o r
Achter (type A)Achter (type B)
9
PRIUS PHV_OM_OM47A89E_(EE).book Page 665 Wednesday, December 14, 2016 1:05 PM

6668-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label op de
middenstijl aan bestuurderszijde. (→Blz. 704)
Schakel het hybridesysteem in. (→Blz. 327)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS PHV_OM_OM47A89E_(EE).book Page 666 Wednesday, December 14, 2016 1:05 PM

6678-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

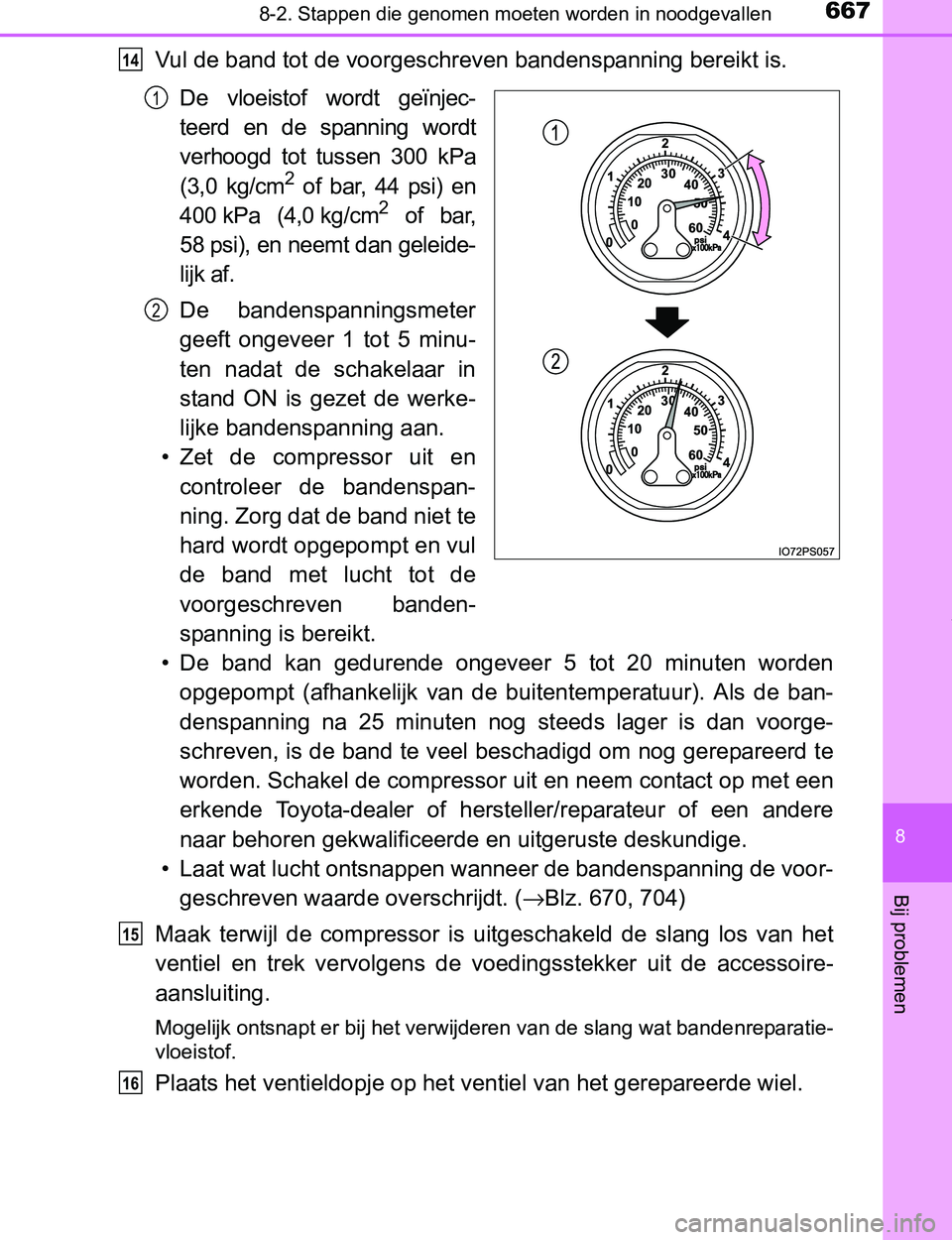

Vul de band tot de voorgeschreven bandenspanning bereikt is.
De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot tussen 300 kPa
(3,0 kg/cm
2 of bar, 44 psi) en
400 kPa (4,0 kg/cm2 of bar,
58 psi), en neemt dan geleide-
lijk af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
• Zet de compressor uit en
controleer de bandenspan-
ning. Zorg dat de band niet te
hard wordt opgepompt en vul
de band met lucht tot de
voorgeschreven banden-
spanning is bereikt.
• De band kan gedurende ongeveer 5 tot 20 minuten worden
opgepompt (afhankelijk van de buitentemperatuur). Als de ban-
denspanning na 25 minuten nog steeds lager is dan voorge-
schreven, is de band te veel beschadigd om nog gerepareerd te
worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voor-
geschreven waarde overschrijdt. (→Blz. 670, 704)
Maak terwijl de compressor is uitgeschakeld de slang los van het
ventiel en trek vervolgens de voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
14
1
2
15
16
PRIUS PHV_OM_OM47A89E_(EE).book Page 667 Wednesday, December 14, 2016 1:05 PM

6688-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto tot stilstand op
een veilige plaats met een ste-
vige, vlakke ondergrond en sluit
de reparatieset weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
Schakel de compressor in, wacht een paar seconden en schakel
deze dan weer uit. Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga naar
stap .
Als de bandenspanning juist is: (→Blz. 704): Ga naar stap .
17
18
19
20
21
1
2
22
323
PRIUS PHV_OM_OM47A89E_(EE).book Page 668 Wednesday, December 14, 2016 1:05 PM

6698-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan verder met stap .
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op in de
bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten, rijd voorzichtig met een snelheid van minder dan 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige op minder dan 100 km rijden voor het repareren of
vervangen van de band.
Laat wanneer u de band laat repareren of vervangen, de erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige weten dat er bandenreparatievloeistof is inge-
spoten.
22
20
23
24
25
PRIUS PHV_OM_OM47A89E_(EE).book Page 669 Wednesday, December 14, 2016 1:05 PM

6708-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
■Bij het repareren van een lek
■Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschreven
spanning aangeeft. (→Blz. 704)
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt. U kunt de band mogelijk niet vullen met
bandenreparatievloeistof of lucht als er
een opening zit tussen de velg en de
band. Krik in dat geval de carrosserie op
met een krik (→Blz. 598) zodat de band
los is van de grond. Hierdoor kunnen de
velg en de band contact maken en kunt u
de band vullen met bandenreparatievloei-
stof en lucht.
Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 670 Wednesday, December 14, 2016 1:05 PM

6718-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel
bij een definitieve reparatie worden vervangen.
■Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
●Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.
■Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is ver-
streken. Anders worden reparaties met de bandenreparatieset mogelijk niet
goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. De bandenreparatievloeistof dient
voor de uiterste houdbaarheidsdatum te worden vervangen. Neem voor ver-
vanging contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof in
de fles en andere delen van de set zijn gebruikt en moeten worden vervan-
gen, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●De compressor kan meerdere keren worden gebruikt.
●De bandenreparatievloeistof kan worden gebruikt bij een buitentemperatuur
van -40°C tot 60°C.
●De bandenreparatieset is exclusief bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik de set niet voor banden met een afwij-
kende maat of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
●Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
●Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 671 Wednesday, December 14, 2016 1:05 PM

6728-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
■Wees voorzichtig tijdens het rijden
●
Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een ongeval of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot gevolg.
●Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het gebruik van de bandenreparatievloeistof
●Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huisarts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker
blijft voelen.
