2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2013. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)

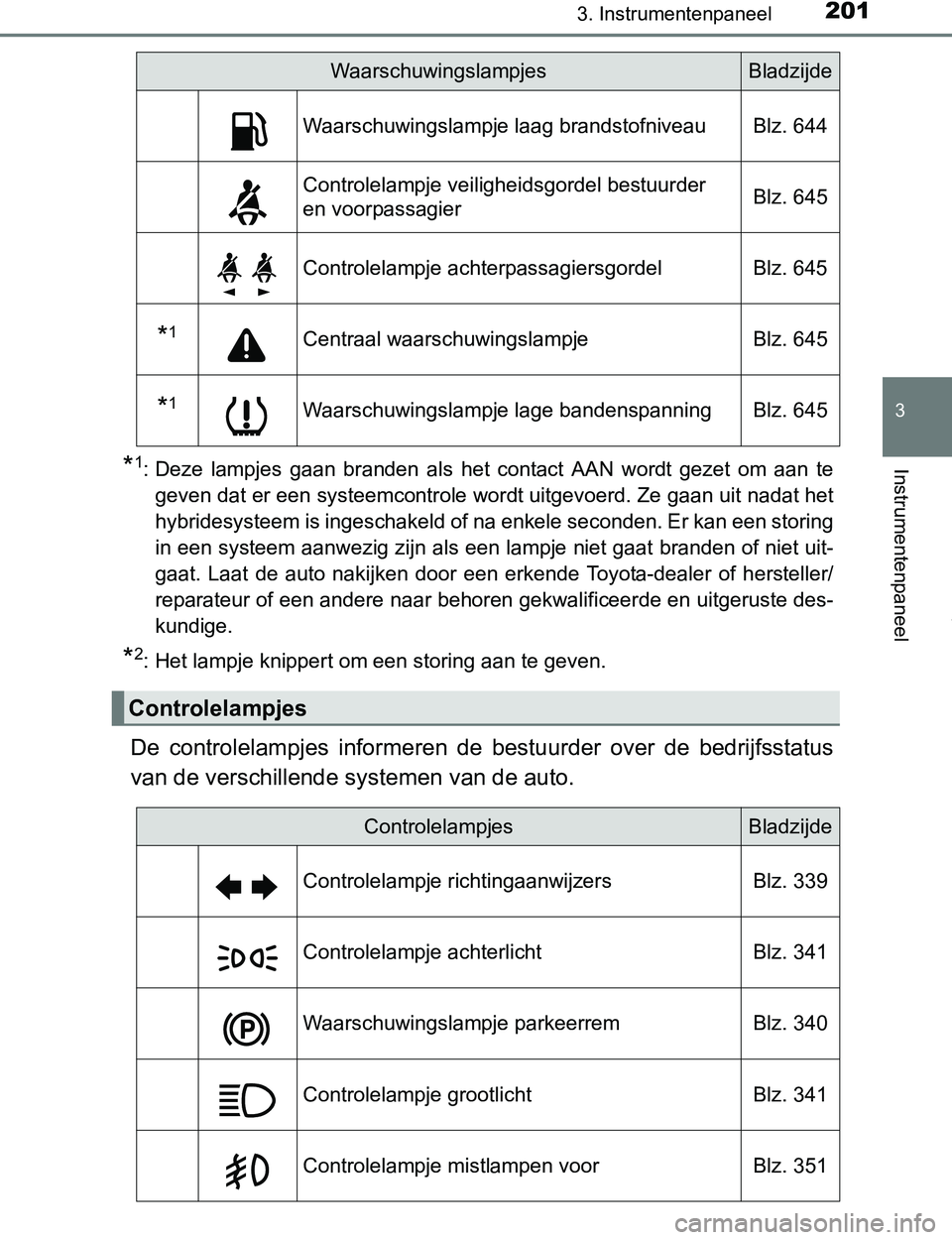

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om een storing aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Waarschuwingslampje laag brandstofniveau Blz. 644
Controlelampje veiligheidsgordel bestuurder
en voorpassagierBlz. 645
Controlelampje achterpassagiersgordel Blz. 645
*1Centraal waarschuwingslampje Blz. 645
*1Waarschuwingslampje lage bandenspanning Blz. 645
Controlelampjes
WaarschuwingslampjesBladzijde
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 339
Controlelampje achterlicht Blz. 341
Waarschuwingslampje parkeerrem Blz. 340
Controlelampje grootlicht Blz. 341
Controlelampje mistlampen voor Blz. 351
PRIUS PHV_OM_OM47A89E_(EE).book Page 201 Wednesday, December 14, 2016 1:05 PM

2023. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Controlelampje mistachterlicht Blz. 351
Controlelampje antidiefstalsysteemBlz. 75,
81
Controlelampje READY Blz. 327
Schakelstandindicatoren Blz. 333
*1, 2Controlelampje Traction Control Blz. 492
*1, 3Controlelampje VSC OFF Blz. 493
Controlelampje cruise control Blz. 407
Controlelampje Dynamic Radar Cruise Control Blz. 397
Controlelampje cruise control SET Blz. 397
*1, 3Waarschuwingslampje PCS Blz. 372
Controlelampje LDA Blz. 385
Controlelampje stuurregeling Blz. 386
*1Controlelampje Adaptive High Beam-systeem Blz. 346
Controlelampje BSM (indien aanwezig) Blz. 417
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 432
ControlelampjesBladzijde
PRIUS PHV_OM_OM47A89E_(EE).book Page 202 Wednesday, December 14, 2016 1:05 PM

2033. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*1, 3Controlelampje ICS OFF (indien aanwezig) Blz. 445
*1Controlelampje S-IPA (indien aanwezig) Blz. 460
*1Controlelampje PASSENGER AIR BAG Blz. 51
ControlelampjesBladzijde
PRIUS PHV_OM_OM47A89E_(EE).book Page 203 Wednesday, December 14, 2016 1:05 PM

2043. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Hoofddisplay en multi-informatiedisplay
*1: Het weergegeven controlelampje verandert overeenkomstig de huidige
werkingsmodus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de huidige rij-
modus.
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
*1Controlelampje EV MODE Blz. 92
*1Controlelampje EV City-modus Blz. 92
*1Controlelampje laadmodus batterijpakket Blz. 93
*2Controlelampje ECO MODE Blz. 412
*2Controlelampje PWR MODE Blz. 412
Controlelampje snelheidsbegrenzer Blz. 414
Controlelampje EV-modus Blz. 223
PRIUS PHV_OM_OM47A89E_(EE).book Page 204 Wednesday, December 14, 2016 1:05 PM

2053. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Multi-informatiedisplay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding. De
hier weergegeven symbolen zijn slechts voorbeelden, en er kunnen
andere symbolen worden weergegeven overeenkomstig de inhoud van het
multi-informatiedisplay.
■BSM-indicatoren (Blind Spot Monitor) in de buitenspiegels
(indien aanwezig) (→Blz. 417)
• Wanneer de BSM-functie is geactiveerd via het scherm van het
multi-informatiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of
<0051004c0048005700030058004c0057004a004400440051000f0003004e00440051000300480055000300480048005100030056005700520055004c0051004a0003004c00510003004b0048005700030056005c0056005700480048005000030044004400
51005a0048005d004c004a0003005d004c004d00510011[
Als dit gebeurt, laat de auto dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 327
Brake Override-systeem/wegrijregeling/
Intelligent Clearance Sonar (indien aanwezig)Blz. 646
LDA-systeem (Lane Departure Alert met
stuurregeling)Blz. 646
Blz. 646
●Er worden ook indicatoren weergegeven
op de buitenspiegels.
●Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buiten-
spiegels in de volgende situaties branden:
• Wanneer het contact AAN staat,
wordt de BSM-functie geactiveerd via
het scherm van het multi-infor-
matiedisplay.
PRIUS PHV_OM_OM47A89E_(EE).book Page 205 Wednesday, December 14, 2016 1:05 PM

2063. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te beschermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als dit gebeurt.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. (→Blz. 688)
PRIUS PHV_OM_OM47A89E_(EE).book Page 206 Wednesday, December 14, 2016 1:05 PM

2073. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
3
Instrumentenpaneel
Hoofdscherm
De eenheden die op het display zijn aangegeven, kunnen per model/type
verschillend zijn.
Op het hoofdscherm wordt basisinformatie weergegeven, zoals
de rijsnelheid en de resterende hoeveelheid brandstof. U kunt de
weergegeven informatie aan de persoonlijke voorkeur aanpassen.
Informatie op display
PRIUS PHV_OM_OM47A89E_(EE).book Page 207 Wednesday, December 14, 2016 1:05 PM

2083. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik van -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden wan-
neer de buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt vervol-
gens met knipperen.
Weergave kilometerstand (kilometerteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de resterende
hoeveelheid brandstof kunnen worden weergegeven. (
→Blz. 209)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is gekoppeld aan de
weergave van de kilometerstand kan worden weergegeven. (
→Blz. 209)
Subscherm (wanneer RSA en snelheidsbegrenzer zijn uitgescha-
keld)
Informatie, zoals de hybridesysteemindicator en het actuele brandstofver-
bruik, kan worden weergegeven. (
→Blz. 211)
Subscherm (wanneer RSA en/of snelheidsbegrenzer zijn ingescha-
keld)
Geeft informatie met betrekking tot de RSA* of de snelheidsbegrenzer weer.
(
→Blz. 392, 414)
*: Wanneer RSA-informatie wordt weergegeven op het scherm van
het multi-informatiedisplay (→Blz. 241), wordt geen RSA-informatie weer-
gegeven op het subscherm.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47A89E_(EE).book Page 208 Wednesday, December 14, 2016 1:05 PM
