2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

5777-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positieve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiting kan ont-
staan.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
<005700550052004f004800480055000300520052004e00030052004900030044004f004f004800030044004600460048005600560052004c0055004800560003005d004c004d005100030058004c0057004a004800560046004b0044004e0048004f004700
11[
■Bij het bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvloeistof lekken,
waardoor corrosie kan worden veroorzaakt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 577 Wednesday, December 14, 2016 1:05 PM

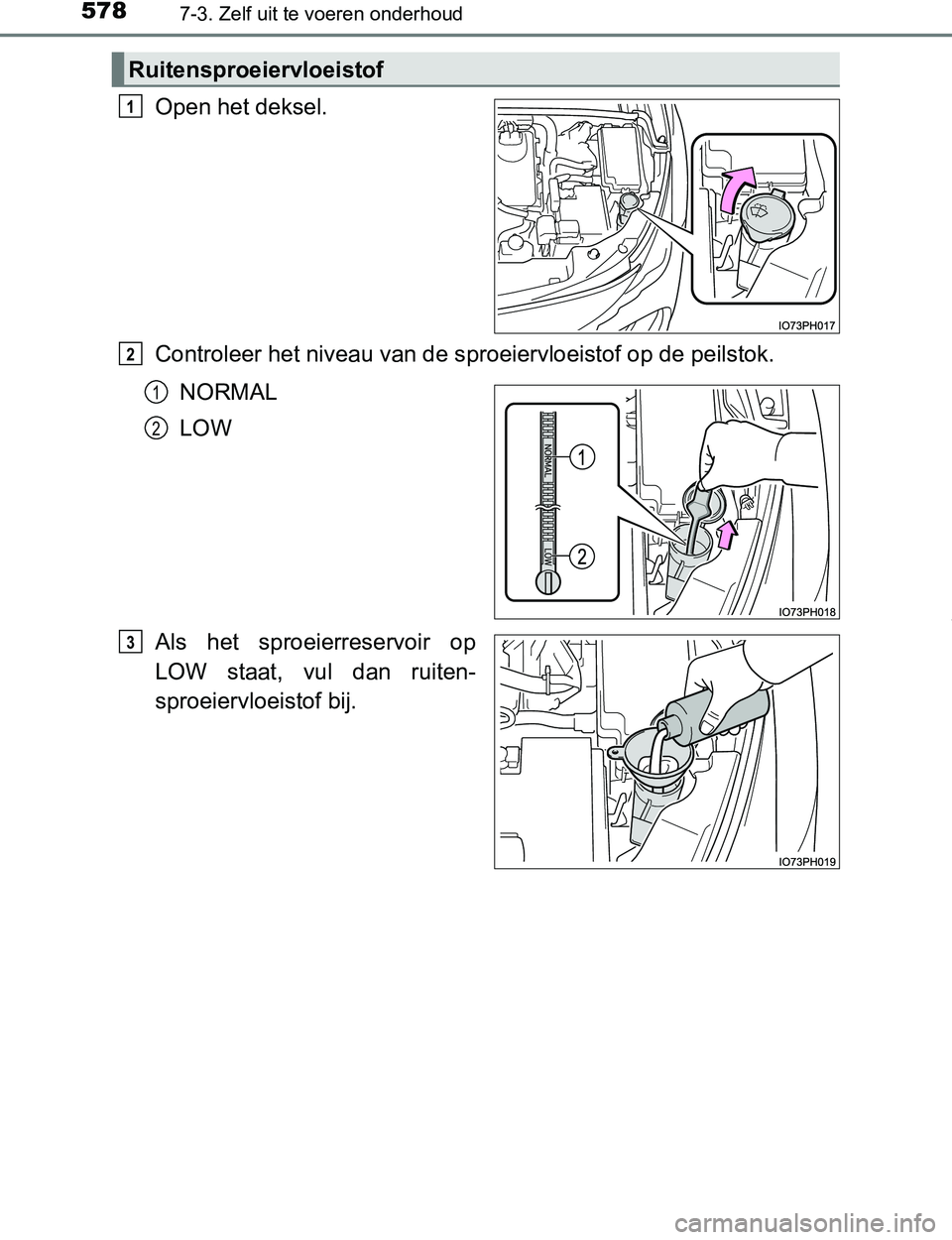

5787-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
Open het deksel.
Controleer het niveau van de sproeiervloeistof op de peilstok.
NORMAL
LOW
Als het sproeierreservoir op
LOW staat, vul dan ruiten-
sproeiervloeistof bij.
Ruitensproeiervloeistof
1
2
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 578 Wednesday, December 14, 2016 1:05 PM

5797-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
PRIUS PHV_OM_OM47A89E_(EE).book Page 579 Wednesday, December 14, 2016 1:05 PM

5807-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Con-
troleer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of de indicatie Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van
de banden het bandenspannings-
waarschuwingssysteem te initiali-
seren.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
PRIUS PHV_OM_OM47A89E_(EE).book Page 580 Wednesday, December 14, 2016 1:05 PM

5817-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (→Blz. 645)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. (→Blz. 583)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert)
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 581 Wednesday, December 14, 2016 1:05 PM

5827-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■
Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (→Blz. 704)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Wijzig het multi-informatiedisplay naar het scherm .
(→Blz. 242)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “ (Vehicle Settings)” (voertuigin-
stellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “Maintenance System” (onderhoudssys-
teem) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “TPMS” en druk vervolgens op .
Houd ingedrukt.
Wanneer de initialisatie is
voltooid, wordt er een mel-
ding weergegeven op het
multi-informatiedisplay en
gaat het waarschuwings-
lampje lage bandenspan-
ning branden.
1
2
3
4
5
6
7
8
Until Complete
9
PRIUS PHV_OM_OM47A89E_(EE).book Page 582 Wednesday, December 14, 2016 1:05 PM

5837-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■<0024004f005600030047004800030053005500520049004c0048004f0047004c004800530057004800030059004400510003005a004c005100570048005500450044005100470048005100030050004c00510047004800550003004c005600030047004400
5100030017000300500050[
In dat geval gaat de werkzaamheid van de winterbanden verloren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 583 Wednesday, December 14, 2016 1:05 PM

5847-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk
niet goed werkt
●Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem moge-
lijk niet goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschreven
maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders niet
is geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
