2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2173. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het infor-
matiescherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgescha-
keld, kan het subscherm van het hoofdscherm ook worden geselecteerd.
(→Blz. 211)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of
bevestigd moet worden.
Druk op schermen met weergaven
van tabs op om de weergave
van de tab te selecteren en druk op
of van de bedieningstoet-
sen van het instrumentenpaneel
om de weergave op het scherm te
wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoet-
sen van het instrumentenpaneel te drukken kan de volgende informa-
tie worden weergegeven.
●Energiemonitor (→Blz. 218)
●Hybridesysteemindicator (→Blz. 221)
●“Fuel Consumption Record” (overzicht brandstofverbruik)
(→Blz. 229)
●“Drive Monitor” (aandrijflijnmonitor) (→Blz. 232)
●“Drive Monitor 2” (aandrijflijnmonitor 2) (→Blz. 233)
●“Eco-Diary” (eco-logboek) (→Blz. 234)
Basishandelingen
1
2
Weergave tab
P
Rij-informatie
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 217 Wednesday, December 14, 2016 1:05 PM

2183. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energierege-
neratiestatus te controleren.
Als er geladen wordt via een externe voeding, wordt het stroomschema
van de elektrische energie tijdens het laden weergegeven.
Bij auto's met een solarlaadsysteem wordt eveneens weergegeven hoe-
veel energie er ongeveer wordt opgewekt.
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder
lichtpunt om de richting van de energiestroom te laten zien. Als er
geen energie stroomt, wordt het heldere lichtpunt niet weergegeven.
●De pijlen in de afbeelding, tussen de verbrandingsmotor en de
elektromotor (tractiemotor) of de wielen, worden weergegeven in
rood.
●De pijl die het verbruik van energie aangeeft is geel en de pijl die
de regeneratie van energie of het laden aangeeft, is groen. Ver-
der wijzigt de kleur rond de afbeelding van het batterijpakket
(tractiebatterij).
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de wer-
kelijke inhoud van het scherm zal anders zijn.
PRIUS PHV_OM_OM47A89E_(EE).book Page 218 Wednesday, December 14, 2016 1:05 PM

2193. Instrumentenpaneel
3
Instrumentenpaneel

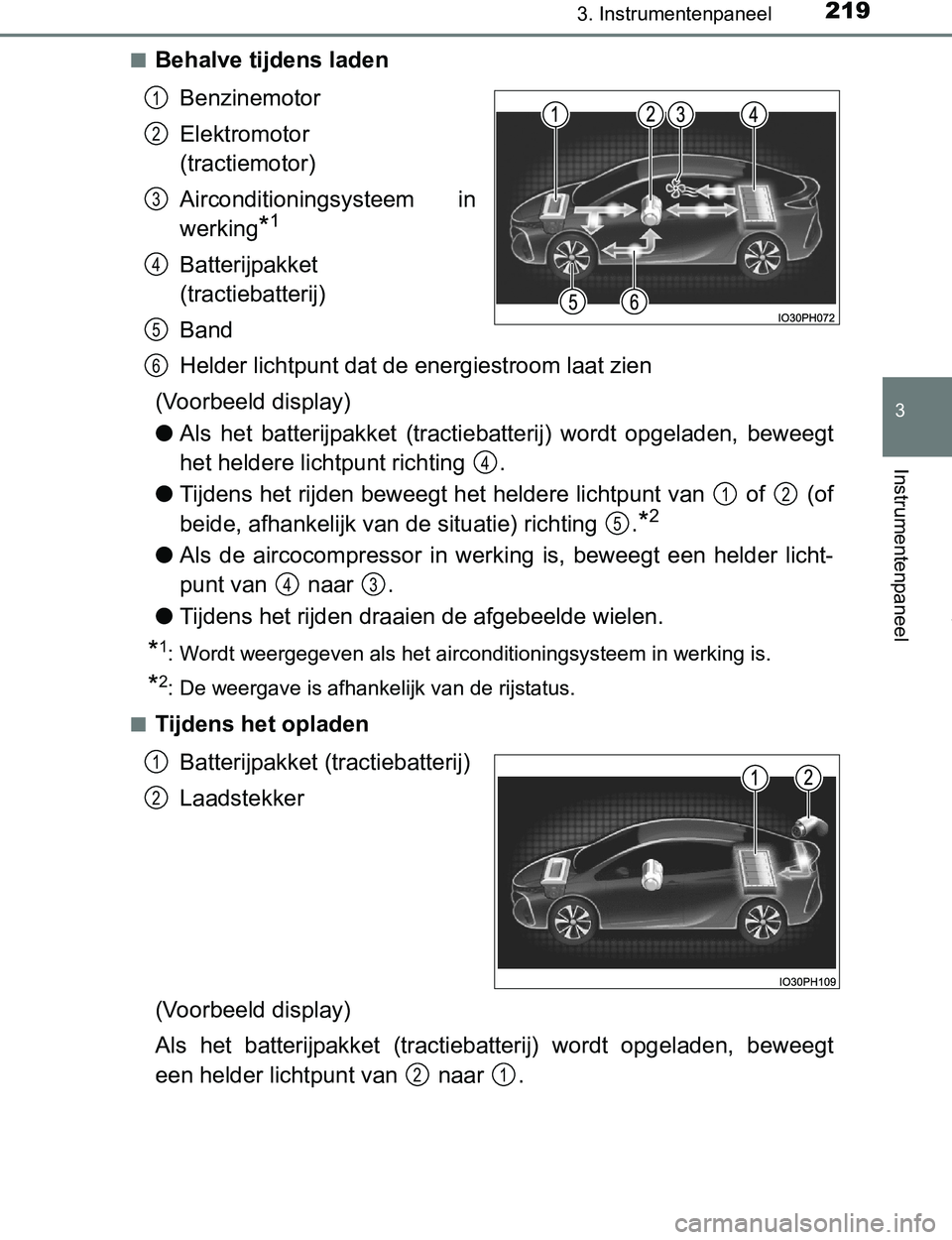

PRIUS PHV_OM_OM47A89E_(EE)■
Behalve tijdens laden
Benzinemotor
Elektromotor
(tractiemotor)
Airconditioningsysteem in
werking
*1
Batterijpakket
(tractiebatterij)
Band
Helder lichtpunt dat de energiestroom laat zien
(Voorbeeld display)
●Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt
het heldere lichtpunt richting .
●Tijdens het rijden beweegt het heldere lichtpunt van of (of
beide, afhankelijk van de situatie) richting .
*2
●Als de aircocompressor in werking is, beweegt een helder licht-
punt van naar .
●Tijdens het rijden draaien de afgebeelde wielen.
*1: Wordt weergegeven als het airconditioningsysteem in werking is.
*2: De weergave is afhankelijk van de rijstatus.
■
Tijdens het opladen
Batterijpakket (tractiebatterij)
Laadstekker
(Voorbeeld display)
Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt
een helder lichtpunt van naar .
1
2
3
4
5
6
4
12
5
43
1
2
21
PRIUS PHV_OM_OM47A89E_(EE).book Page 219 Wednesday, December 14, 2016 1:05 PM

2203. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Terwijl het solarlaadsysteem in werking is (indien aanwezig)
De actuele gemiddeld opgewekte hoeveelheid zonne-energie wordt
weergegeven op de energiemonitor. (De weergave is onderver-
deeld in 5 niveaus.)
Geeft aan dat er geen zonne-
energie wordt opgewekt
Geeft aan dat de hoeveel-
heid opgewekte zonne-ener-
gie bijna maximaal is
■Als de laadstekker vergrendeld is (→Blz. 154)
■Bij een storing in het solarlaadsysteem (indien aanwezig)
1
2
wordt weergegeven in het laadstek-
kergedeelte van het display van de ener-
giemonitor.
Het merkteken dat een storing aangeeft,
wordt weergegeven in het zonnedakge-
deelte van het display van de energiemo-
nitor. Laat uw auto controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
als het merkteken weergegeven wordt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 220 Wednesday, December 14, 2016 1:05 PM

2213. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspe-
daal en geeft de huidige rijstatus en de energieregeneratiestatus weer.
De weergave op de hybridesysteemindicator is in de EV-modus anders
dan in de HV-modus.
De hybridesysteemindicator kan worden weergegeven op het sub-
scherm van het hoofdscherm (→Blz. 212) en op het head-up display
(indien aanwezig) (→Blz. 250).
■
Lezen van het display
In de EV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve
opladen.
EV-gebied
Toont dat de auto alleen aangedreven wordt door de elektromotor
(tractiemotor).
Benzinemotorgebied
Toont dat de benzinemotor wordt gebruikt als extra krachtbron.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding mili-
eubewust bedienen gaspedaal). (→Blz. 224)
*1
Head-up display
(indien aanwezig) Subscherm Multi-informatiedisplay
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 221 Wednesday, December 14, 2016 1:05 PM

2223. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
EV-controlelampje*1, 2
Het EV-controlelampje gaat branden wanneer de auto alleen door de
elektromotor (tractiemotor) wordt aangedreven of wanneer de benzine-
motor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 227
Eco Score
→Blz. 225
Actieradius elektrisch rijden
→Blz. 250
●Door de naald tijdens het rijden in het ECO-gebied te houden,
rijdt u milieuvriendelijker.
●Het laadgebied geeft de regeneratiestatus
*3 aan. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebatte-
rij) te laden.
*1: Niet weergegeven op het subscherm of het head-up display.
*2: De functie van het controlelampje EV-modus kan worden uitgeschakeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel). (→Blz. 245)
*3: Met “regenereren” wordt in deze handleiding het omzetten van bewe-
gingsenergie van de auto in elektrische energie bedoeld.
5
6
7
8
PRIUS PHV_OM_OM47A89E_(EE).book Page 222 Wednesday, December 14, 2016 1:05 PM

2233. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
In de HV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve
opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding mili-
eubewust bedienen gaspedaal). (→Blz. 224)
*1
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*2
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart onder
verschillende omstandigheden.
EV-controlelampje*1, 3
Het EV-controlelampje gaat branden wanneer de auto alleen door de
elektromotor (tractiemotor) wordt aangedreven of wanneer de benzine-
motor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 227
Head-up display
(indien aanwezig) Subscherm Multi-informatiedisplay
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 223 Wednesday, December 14, 2016 1:05 PM

2243. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Eco Score
→Blz. 225
Actieradius elektrisch rijden
→Blz. 250
●Door de naald tijdens het rijden in het ECO-gebied te houden,
rijdt u milieuvriendelijker.
●Het laadgebied geeft de regeneratiestatus
*4 aan. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebatte-
rij) te laden.
*1: Niet weergegeven op het subscherm of het head-up display.
*2: Niet weergegeven op het subscherm.
*3: De functie van het controlelampje EV-modus kan worden uitgeschakeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel). (→Blz. 245)
*4: Met “regenereren” wordt in deze handleiding het omzetten van bewe-
gingsenergie van de auto in elektrische energie bedoeld.
■
“ECO Accelerator Guidance” (begeleiding milieubewust
bedienen gaspedaal)
In het Eco-gebied wordt een blauwe zone weergegeven die kan
worden gebruikt als referentiewerkingsgebied voor het gebruiken
van het gaspedaal overeenkomstig de rijomstandigheden, zoals bij
wegrijden en rijden met constante snelheid.
Het display “ECO Accelerator Guidance” (begeleiding milieubewust bedie-
nen gaspedaal) verandert overeenkomstig de rijomstandigheden, zoals bij
wegrijden en rijden met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te rijden door te rijden overeenkom-
stig het display dat de bedieningen van het gaspedaal toont en binnen het
“ECO Accelerator Guidance”-bereik (begeleiding milieubewust bedienen
gaspedaal) te blijven. (
→Blz. 314)
De functie “ECO Accelerator Guidance” (begeleiding milieubewust bedienen
gaspedaal) kan worden uitgeschakeld in de “Meter Customize”-instellingen
(persoonlijke voorkeursinstellingen instrumentenpaneel). (
→Blz. 245)
7
8
In de EV-modusIn de HV-modus
“ECO Accelerator Guidance” (begeleiding
milieubewust bedienen gaspedaal)“ECO Accelerator Guidance” (begeleiding
milieubewust bedienen gaspedaal)
PRIUS PHV_OM_OM47A89E_(EE).book Page 224 Wednesday, December 14, 2016 1:05 PM
