2017 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1452-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Op uw bestemming
Gebruik een openbaar laadstation om het batterijpakket (tractiebatterij) te
laden.
Als er op uw bestemming geen laadfaciliteiten zijn, kan het batterijpakket
(tractiebatterij) worden geladen door de laadmodus voor het batterijpakket
(tractiebatterij) te gebruiken. (→Blz. 91)
*
Tijdens het parkeren
Voor auto's met een solarlaadsysteem wordt zonne-energie gebruikt om
het batterijpakket (tractiebatterij) te laden als aan de noodzakelijke voor-
waarden zoals parkeren is voldaan. (→Blz. 175)
Na thuiskomst
Om de volgende keer weer elektrisch te kunnen rijden moet het batte-
rijpakket (tractiebatterij) worden geladen.
In het laadschema kunt u het laden van het batterijpakket (tractiebatterij)
plannen op het door u gewenste tijdstip, zoals 's avonds laat of 's ochtends
vroeg. Verder kan de laadtimer zo worden ingesteld dat het batterijpakket
(tractiebatterij) automatisch elke dag of op hetzelfde tijdstip op bepaalde
dagen geladen wordt. (→Blz. 163)
Auto's met een solarlaadsysteem:
Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden
van het batterijpakket via het solarlaadsysteem niet uitgevoerd. Als u niet
van plan bent de komende dagen met de auto te gaan rijden, laad dan het
batterijpakket pas op vlak voordat u de auto weer wilt gebruiken. Op deze
manier maakt u effectief gebruik van het solarlaadsysteem.
*: Als de laadmodus voor het batterijpakket (tractiebatterij) gebruikt wordt tij-
dens het parkeren, controleer dan of er geen licht ontvlambare objecten in
de buurt van de auto aanwezig zijn en of de auto geparkeerd staat op een
goed geventileerde locatie. (→Blz. 100)
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 145 Wednesday, December 14, 2016 1:05 PM

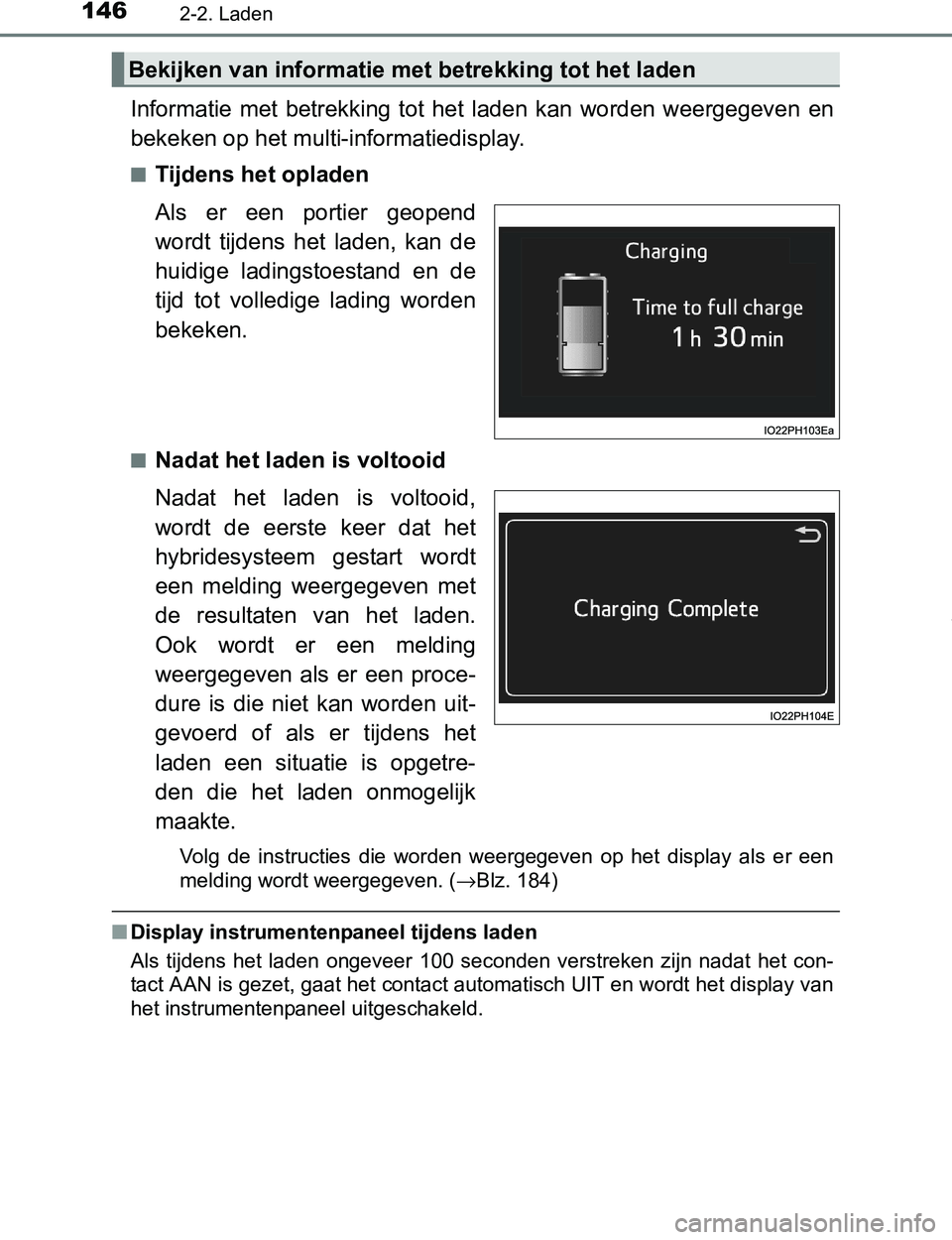

1462-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Informatie met betrekking tot het laden kan worden weergegeven en
bekeken op het multi-informatiedisplay.
■Tijdens het opladen
Als er een portier geopend
wordt tijdens het laden, kan de
huidige ladingstoestand en de
tijd tot volledige lading worden
bekeken.
■Nadat het laden is voltooid
Nadat het laden is voltooid,
wordt de eerste keer dat het
hybridesysteem gestart wordt
een melding weergegeven met
de resultaten van het laden.
Ook wordt er een melding
weergegeven als er een proce-
dure is die niet kan worden uit-
gevoerd of als er tijdens het
laden een situatie is opgetre-
den die het laden onmogelijk
maakte.
Volg de instructies die worden weergegeven op het display als er een
melding wordt weergegeven. (→Blz. 184)
■Display instrumentenpaneel tijdens laden
Als tijdens het laden ongeveer 100 seconden verstreken zijn nadat het con-
tact AAN is gezet, gaat het contact automatisch UIT en wordt het display van
het instrumentenpaneel uitgeschakeld.
Bekijken van informatie met betrekking tot het laden
PRIUS PHV_OM_OM47A89E_(EE).book Page 146 Wednesday, December 14, 2016 1:05 PM

147
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Wat u moet weten voor het laden
Deze auto is ontworpen om opgeladen te worden via een externe
voedingsbron met behulp van een laadkabel die exclusief is bedoeld
voor standaard wandcontactdozen.
De auto verschilt echter in meerdere opzichten van standaard huis-
houdelijke apparatuur en onjuist gebruik kan leiden tot brand of een
elektrische schok, met mogelijk ernstig letsel tot gevolg.
●Het laden moet plaatsvinden bij 10 A, onafgebroken gedurende
maximaal 3 uur en 10 minuten. (→Blz. 140)
●Het opladen kan buiten plaatsvinden.
Om op de juiste manier te laden, dient u onderstaande uitleg te lezen
en de procedure te volgen. Het laden moet worden uitgevoerd door
bestuurders die over een geldig rijbewijs beschikken en die de proce-
dure van het laden begrijpen.
●Het laden mag niet worden uitgevoerd door kinderen.
●Volg als u de auto oplaadt bij een laadstation de instructies van het
laadstation.
●Controleer de instelling van de laadtimerfunctie als een openbare
laadfaciliteit gebruikt.
• Als er een laadschema is opgeslagen, schakel de functie dan tij-
delijk uit of zet “Charge Now” (nu laden) aan. (→Blz. 169, 171)
• Als het laadschema ingesteld is op ON (aan), zal het laden niet
gestart worden, zelfs niet als de laadkabel is aangesloten. Ver-
der kunnen er laadkosten in rekening worden gebracht door het
aansluiten van de laadkabel.
Lees de volgende voorzorgsmaatregelen voordat u de laadkabel
aansluit op de auto en het batterijpakket (tractiebatterij) gaat
laden.
Voorzorgsmaatregelen bij laden
PRIUS PHV_OM_OM47A89E_(EE).book Page 147 Wednesday, December 14, 2016 1:05 PM

1482-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Controleer voor het laden altijd het volgende.
●De parkeerrem is geactiveerd. (→Blz. 340)
●De koplampen zijn uitgeschakeld of staan in de stand AUTO, en
verlichting zoals de alarmknipperlichten, de interieurverlichting enz.
is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de
laadtijd toeneemt.
●Het contact staat UIT. (→Blz. 327)
Controleer voor het laden of alle onderdelen van de laadkabel in
goede staat verkeren. (→Blz. 127)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten op de auto,
zelfs niet wanneer de startknop wordt bediend.
●
Als de laadkabel wordt aangesloten terwijl het controlelampje READY brandt,
stopt het hybridesysteem automatisch en kan er niet worden gereden.
●Als de laadkabel is aangesloten op de auto, kan de selectiehendel niet van-
uit P in een andere stand worden gezet.
■Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van
de auto.
●Tijdens het laden kunnen via de ventilatieopeningen van de laaduitrusting
<004a0048004f0058004c0047004800510003004b00520052005500450044004400550003005d004c004d005100030047004c0048000300440049004e0052005000560057004c004a0003005d004c004d005100030059004400510003004700480003004e00
520048004f0059004800510057004c004f0044005700520055[. (→Blz. 151)
●Tijdens en na het laden kan de achterstoel en de omgeving waar de laaduit-
rusting gemonteerd is, warm worden.
Controleer voorafgaand aan het laden het volgende
Controleer de laadkabel
PRIUS PHV_OM_OM47A89E_(EE).book Page 148 Wednesday, December 14, 2016 1:05 PM

1492-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■Afname capaciteit van het batterijpakket (tractiebatterij)
De capaciteit van het batterijpakket (tractiebatterij) neemt tijdens het gebruik
van het batterijpakket (tractiebatterij) geleidelijk af. De mate waarin dit
afneemt, is afhankelijk van de omstandigheden en de manier waarop er met
de auto wordt gereden. Door de volgende adviezen in acht te nemen, kan de
afname van de capaciteit van het batterijpakket vertraagd worden.
●Parkeer de auto niet op een warme plaats en in de volle zon wanneer het
batterijpakket (tractiebatterij) volledig is opgeladen.
●Voorkom frequent en plotseling accelereren en decelereren tijdens het elek-
trisch rijden.
●Rijd niet regelmatig op of in de buurt van de maximale snelheid voor elek-
trisch rijden. (→Blz. 98)
●Zorg dat er nog wat lading in het batterijpakket (tractiebatterij) zit wanneer u
gedurende langere tijd niet met de auto rijdt.
Controleer of er van de EV-modus is overgeschakeld op de HV-modus voor-
dat u het contact UIT zet.
●Gebruik de laadtimerfunctie zo veel mogelijk om ervoor te zorgen dat het
batterijpakket (tractiebatterij) volledig geladen is vlak voordat u wegrijdt.
(→Blz. 163)
Verder zal, als de capaciteit van het batterijpakket (tractiebatterij) afneemt, de
afstand afnemen die in de EV-modus gereden kan worden. De prestaties van
de auto nemen echter niet merkbaar af.
■Als de resterende hoeveelheid lading in het batterijpakket (tractiebatte-
rij) laag is na het laden
In de volgende situaties kan de resterende lading in het batterijpakket (trac-
tiebatterij) lager zijn dan normaal nadat het laden is voltooid om het systeem
te beschermen (de actieradius voor elektrisch rijden nadat het batterijpakket
volledig geladen is, kan korter zijn).
*
●Het laden vindt plaats als de buitentemperatuur laag of hoog is
●Het laden vindt plaats direct na het rijden met zware belasting of in extreme
hitte
Als geen van bovenstaande situaties van toepassing is en er een aanzienlijke
daling van de resterende lading van het batterijpakket (tractiebatterij) is na
het laden, laat dan het batterijpakket (tractiebatterij) controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*: Als dit gebeurt, zal de resterende lading sneller afnemen dan normaal,
zelfs als het display met de resterende lading van het batterijpakket (trac-
tiebatterij) aangeeft dat het batterijpakket (tractiebatterij) volledig geladen
is.
PRIUS PHV_OM_OM47A89E_(EE).book Page 149 Wednesday, December 14, 2016 1:05 PM

1502-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Wees voorzichtig tijdens het opladen
Geadviseerd wordt de laadprocedure niet uit te laten voeren door mensen
met geïmplanteerde pacemakers of CRT-pacemakers. Vraag iemand
anders dat te doen.
●Kom niet in de buurt van de laaduitrusting en de laadkabel tijdens het
laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
●Blijf niet in de auto tijdens het laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
●Stap niet in de auto en haal ook niets uit de bagageruimte.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
■Als de laadkabel is aangesloten op de auto
Bedien de selectiehendel niet.
In het onwaarschijnlijke geval dat de laadkabel beschadigd is geraakt, kan
de selectiehendel van stand P in een andere stand worden gezet en kan de
auto in beweging komen, met een ongeval tot gevolg.
OPMERKING
■Voorzorgsmaatregelen bij het omgaan met de laadkabel.
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan schade aan de laadkabel en het laad-
contact tot gevolg hebben.
●Steek de laadstekker recht in het laadcontact.
●Oefen na het aansluiten van de laadstekker geen overmatige kracht uit op
de stekker en verdraai hem ook niet. Leun niet op de stekker en hang er
ook geen voorwerpen aan.
●Trap niet op en struikel niet over de laadkabel.
●Controleer voor het verwijderen van de laadstekker of hij ontgrendeld is.
(→Blz. 158)
●
Berg de laadkabel na het verwijderen direct op zijn oorspronkelijke positie op.
●Plaats na het verwijderen van de laadstekker de dop van het laadcontact.
PRIUS PHV_OM_OM47A89E_(EE).book Page 150 Wednesday, December 14, 2016 1:05 PM

1512-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
OPMERKING
■Ventilatieopeningen laaduitrusting
●Blokkeer de ventilatieopeningen niet met stoelhoezen of bagage
●Reinig de ventilatieopeningen met een stofzuiger als ze verstopt zijn
●Zorg dat er geen water of vuil in de ventilatieopeningen terechtkomt
●Mors geen grote hoeveelheden water in de buurt van de ventilatieopenin-
gen
Laat de auto direct controleren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als er water gemorst is en laad voor de controle het
batterijpakket (tractiebatterij) niet.
De roosters onder de achterstoelen zijn
de ventilatieopeningen voor de koellucht
voor de laaduitrusting die zich onder de
achterstoelen bevindt.
Neem de volgende voorzorgsmaatrege-
len met betrekking tot de ventilatieope-
ningen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan een
storing in de laaduitrusting tot gevolg
hebben.
PRIUS PHV_OM_OM47A89E_(EE).book Page 151 Wednesday, December 14, 2016 1:05 PM

1522-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Procedure voor het laden
→Blz. 148
Leg de laadkabel klaar.
Bij gebruik van de laadkabel
voor modus 2:
Houd de stekker goed vast en
steek hem stevig in de contact-
doos.
Als u een op afstand bedienbare
schakelaar hebt, schakel die dan in.
Controleer of het controlelampje
Power van het CCID (Charging Cir-
cuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) brandt.
(Raadpleeg Blz. 179 als het lampje
niet brandt.)
Hang het CCID (Charging Circuit
Interrupting Device, onderbre-
kingsapparaat laadsysteem) met
bijvoorbeeld een snoer aan een
haak of iets dergelijks, om de
belasting op de stekker en contact-
doos te beperken.
In dit hoofdstuk wordt de procedure behandeld voor het laden
van het batterijpakket (tractiebatterij) met de meegeleverde laad-
kabel.
Volg de gebruiksinstructies bij het laden via een laadstation.
Controleer voor het laden of “Charge Now” (nu laden) aangezet is
als er een laadschema is opgeslagen. (→Blz. 171)
Controleer voorafgaand aan het opladen het volgende
Voor en tijdens het laden
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 152 Wednesday, December 14, 2016 1:05 PM
