4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
■

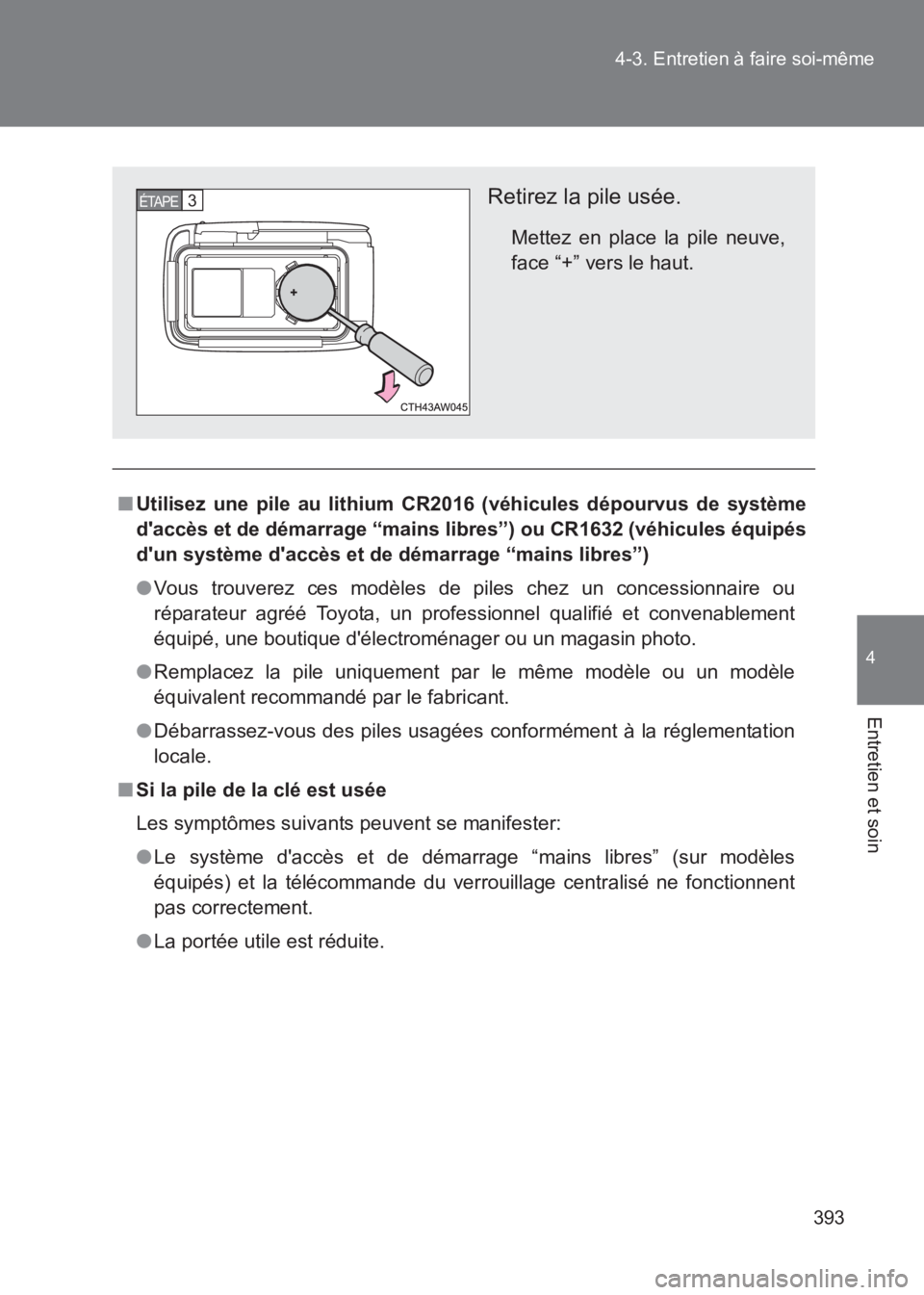

Utilisez une pile au lithium CR2016 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”) ou CR1632 (véhicules équipés
d'un système d'accès et de démarrage “mains libres”)
●Vous trouverez ces modèles de piles chez un concessionnaire ou
réparateur agréé Toyota, un professionnel qualifié et convenablement
équipé, une boutique d'électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage “mains libres” (sur modèles
équipés) et la télécommande du verrouillage centralisé ne fonctionnent
pas correctement.
● La portée utile est réduite.
Retirez la pile usée.
Mettez en place la pile neuve,
face “+” vers le haut.
3 ÉTAPE

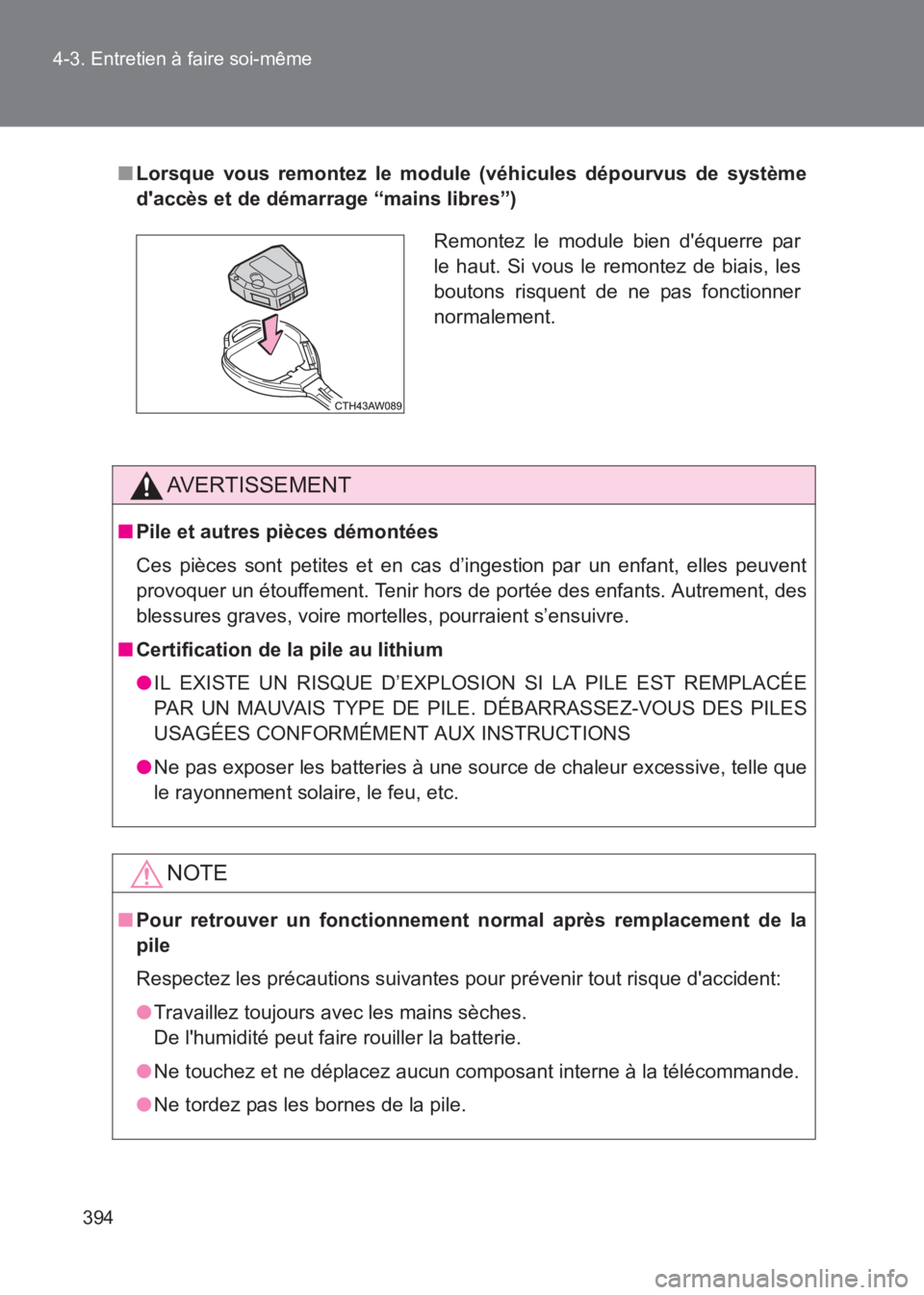

394
4-3. Entretien à faire soi-même
86_EK (OM18073K)
■
Lorsque vous remontez le module (véhicules dépourvus de système
d'accès et de démarrage “mains libres”)
AVERTISSEMENT
■Pile et autres pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenir hors de portée des enfants. Autrement, des
blessures graves, voire mortelles, pourraient s’ensuivre.
■ Certification de la pile au lithium
●IL EXISTE UN RISQUE D’EXPLOSIO N SI LA PILE EST REMPLACÉE
PAR UN MAUVAIS TYPE DE PILE. DÉBARRASSEZ-VOUS DES PILES
USAGÉES CONFORMÉMENT AUX INSTRUCTIONS
● Ne pas exposer les batteries à une source de chaleur excessive, telle que
le rayonnement solaire, le feu, etc.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
●Travaillez toujours avec les mains sèches.
De l'humidité peut faire rouiller la batterie.
● Ne touchez et ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.
Remontez le module bien d'équerre par
le haut. Si vous le remontez de biais, les
boutons risquent de ne pas fonctionner
normalement.

395
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus d'un système d'accès et de
démarrage “mains libres”
Coupez le contacteur de démarrage.
Véhicules équipés d'un système d'accès et de
démarrage “mains libres”
Mettez le bouton “ENGINE START STOP” sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Appuyez sur les languettes et
ouvrez le couvercle par le
haut.
Tableau de bord Retirez le couvercle.1 ÉTAPE
2 ÉTAPE

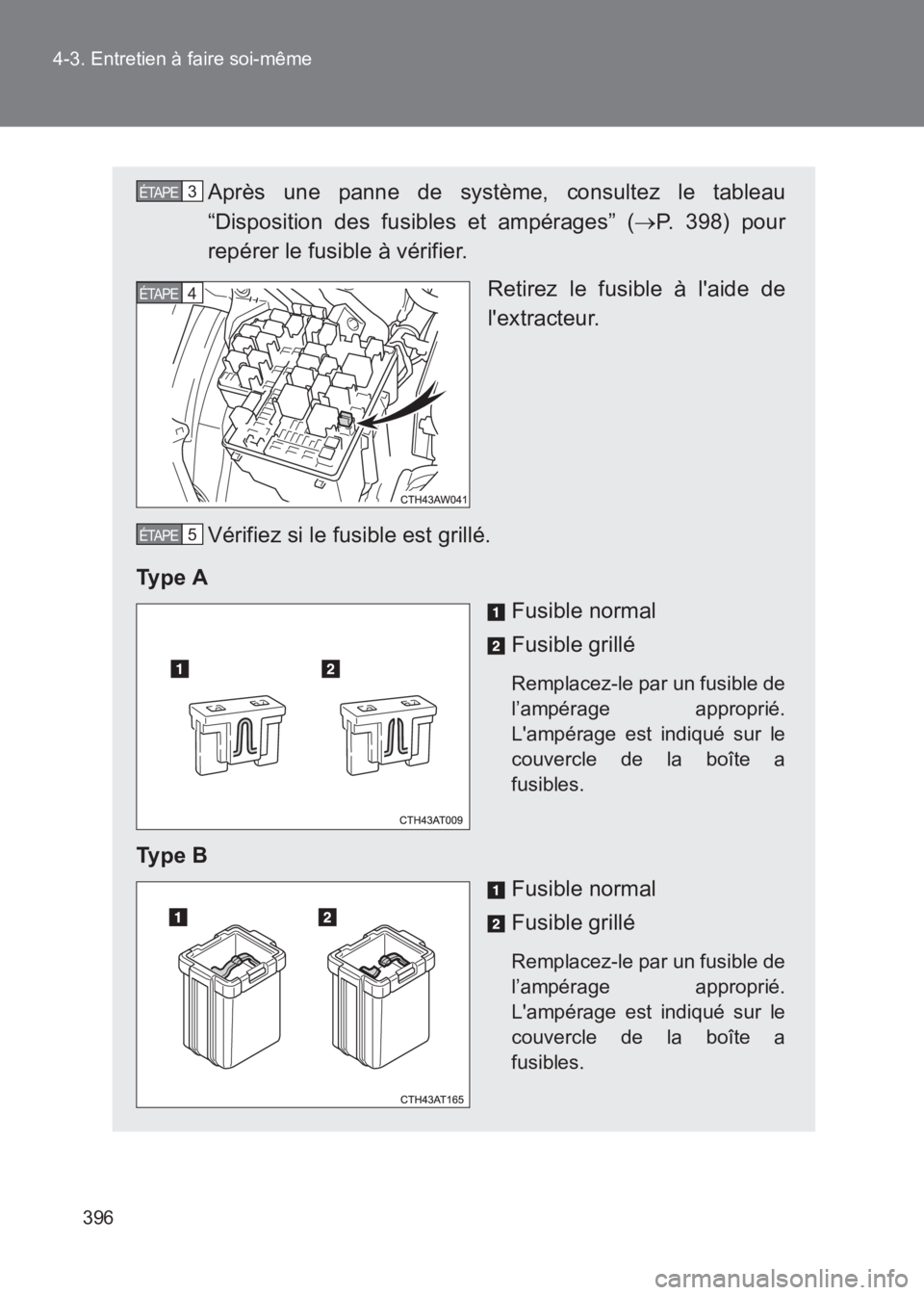

396
4-3. Entretien à faire soi-même
86_EK (OM18073K)
Après une panne de système, consultez le tableau
“Disposition des fusibles et ampérages” (
→P. 398) pour
repérer le fusible à vérifier.
Retirez le fusible à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez-le par un fusible de
l’ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte a
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un fusible de
l’ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte a
fusibles.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

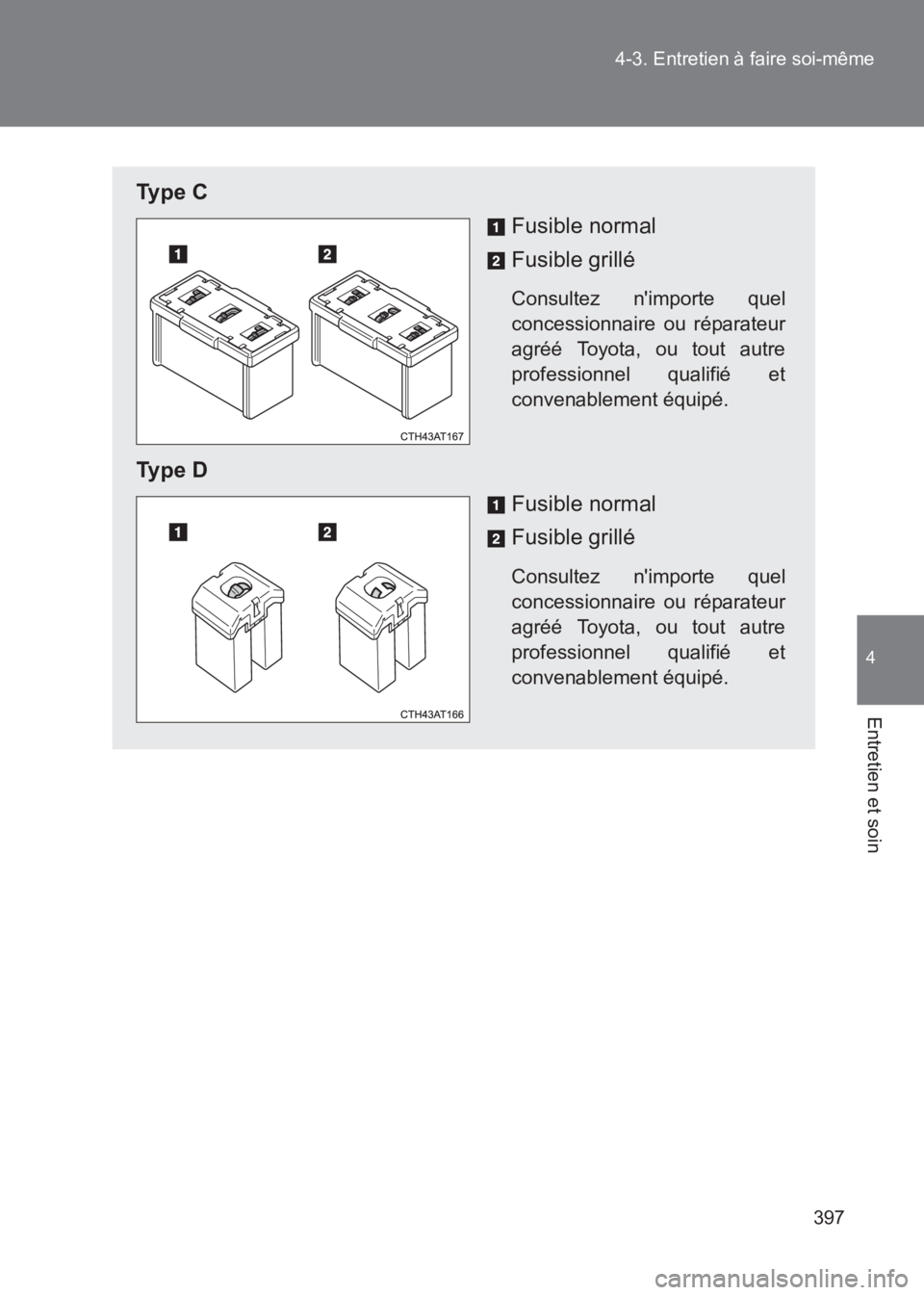

397
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
Ty p e C
Fusible normal
Fusible grillé
Consultez n'importe quel
concessionnaire ou réparateur
agréé Toyota, ou tout autre
professionnel qualifié et
convenablement équipé.
Ty p e DFusible normal
Fusible grillé
Consultez n'importe quel
concessionnaire ou réparateur
agréé Toyota, ou tout autre
professionnel qualifié et
convenablement équipé.

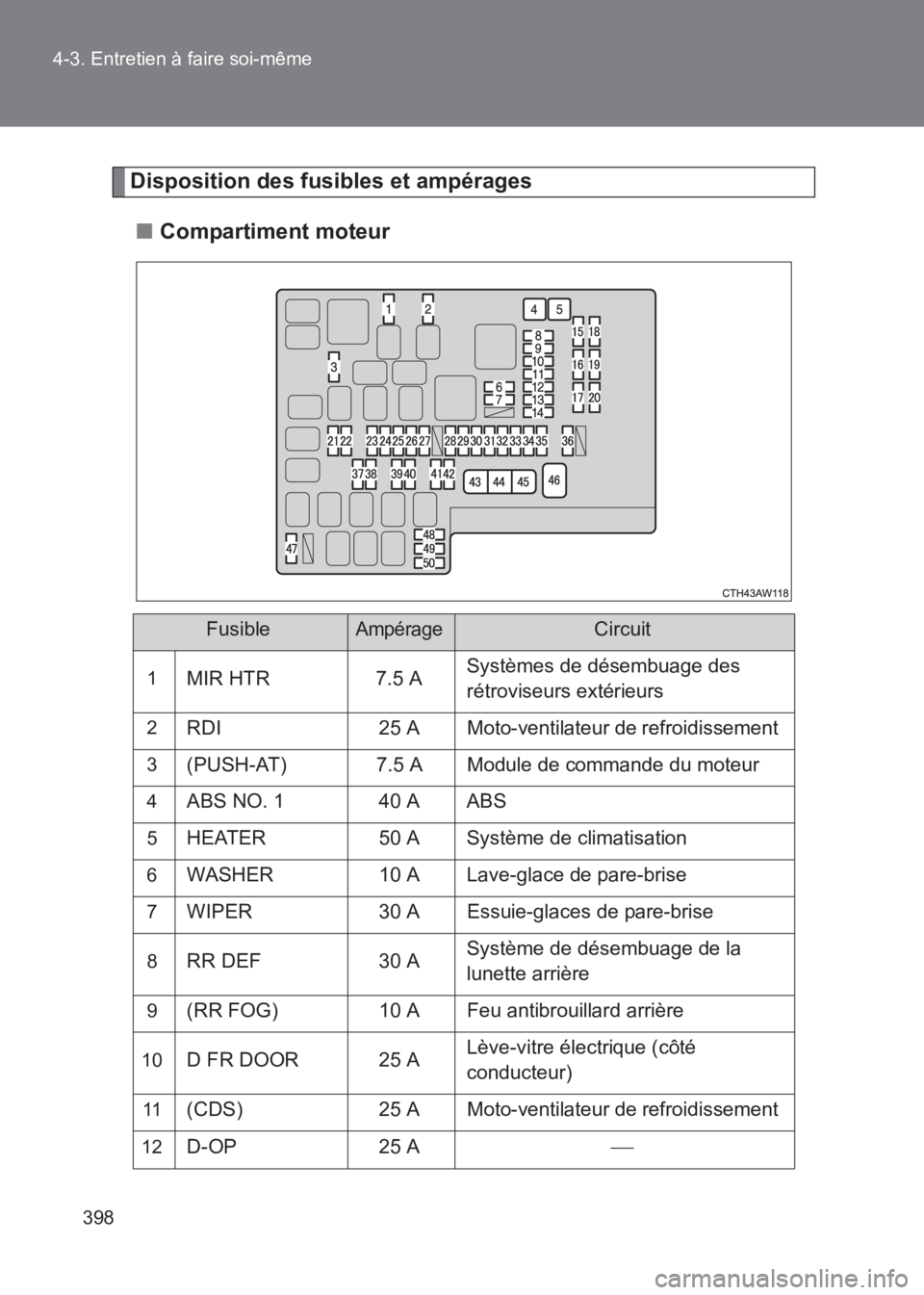

398
4-3. Entretien à faire soi-même
86_EK (OM18073K)
Disposition des fusibles et ampérages
■ Compartiment moteur
FusibleAmpérageCircuit
1MIR HTR 7.5 A Systèmes de désembuage des
rétroviseurs extérieurs
2RDI 25 A Moto-ventilateur de refroidissement
3(PUSH-AT) 7.5 A Module de commande du moteur
4ABS NO. 1 40 A ABS
5HEATER 50 A Système de climatisation
6WASHER 10 A Lave-glace de pare-brise
7WIPER 30 A Essuie-glaces de pare-brise
8RR DEF 30 ASystème de désembuage de la
lunette arrière
9(RR FOG) 10 A Feu antibrouillard arrière
10D FR DOOR 25 ALève-vitre électrique (côté
conducteur)
11(CDS) 25 A Moto-ventilateur de refroidissement
12D-OP 25 A

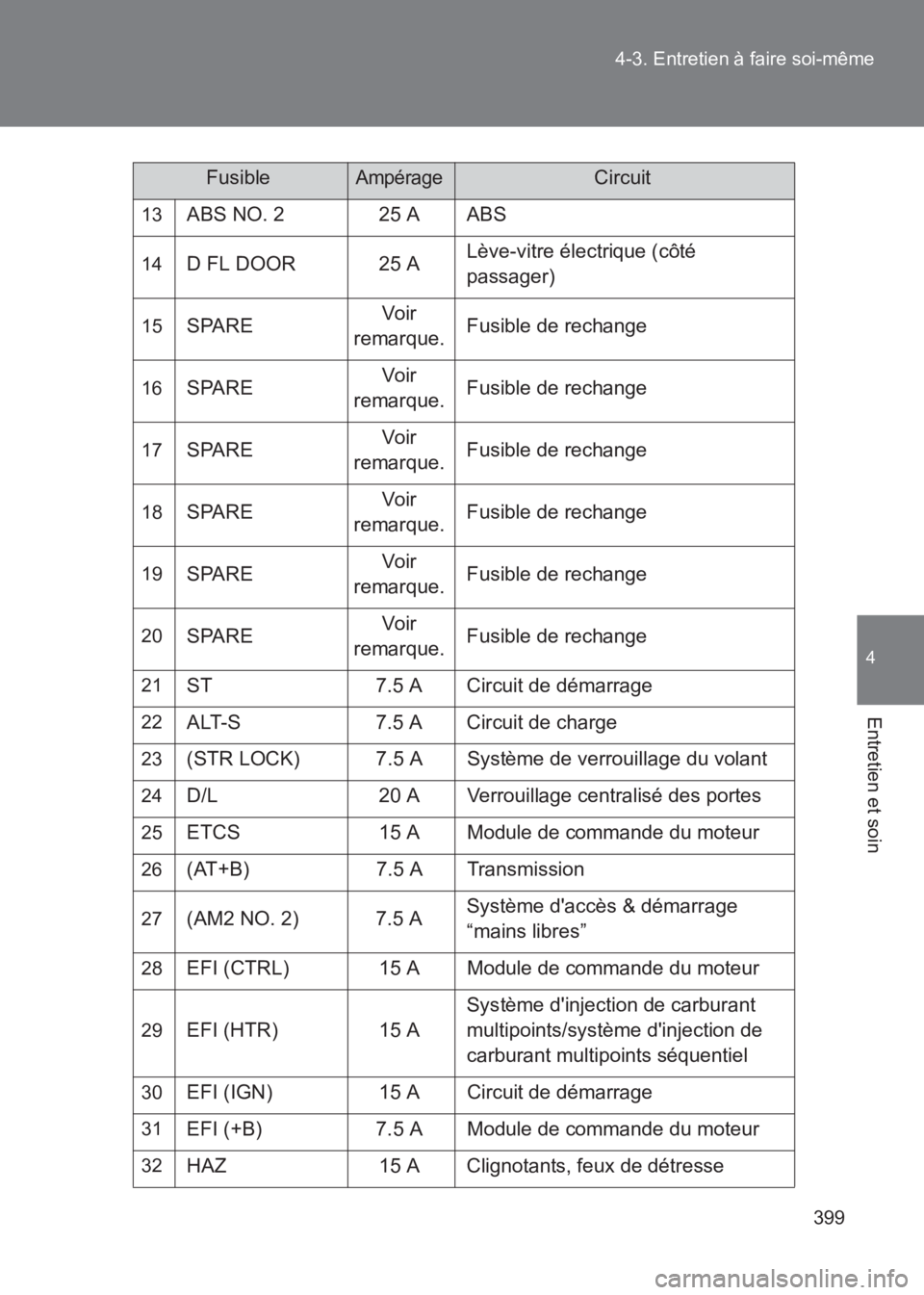

399
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A
Lève-vitre électrique (côté
passager)
15SPAREVoir
remarque. Fusible de rechange
16SPARE Voir
remarque. Fusible de rechange
17SPARE Voir
remarque. Fusible de rechange
18SPARE Voir
remarque. Fusible de rechange
19SPARE Voir
remarque. Fusible de rechange
20SPARE Voir
remarque. Fusible de rechange
21ST 7.5 A Circuit de démarrage
22ALT-S 7.5 A Circuit de charge
23(STR LOCK) 7.5 A Système de verrouillage du volant
24D/L 20 A Verrouillage centralisé des portes
25ETCS 15 A Module de commande du moteur
26(AT+B) 7.5 A Transmission
27(AM2 NO. 2) 7.5 A Système d'accès & démarrage
“mains libres”
28EFI (CTRL) 15 A Module de commande du moteur
29EFI (HTR) 15 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
30EFI (IGN) 15 A Circuit de démarrage
31EFI (+B) 7.5 A Module de commande du moteur
32HAZ 15 A Clignotants, feux de détresse
FusibleAmpérageCircuit

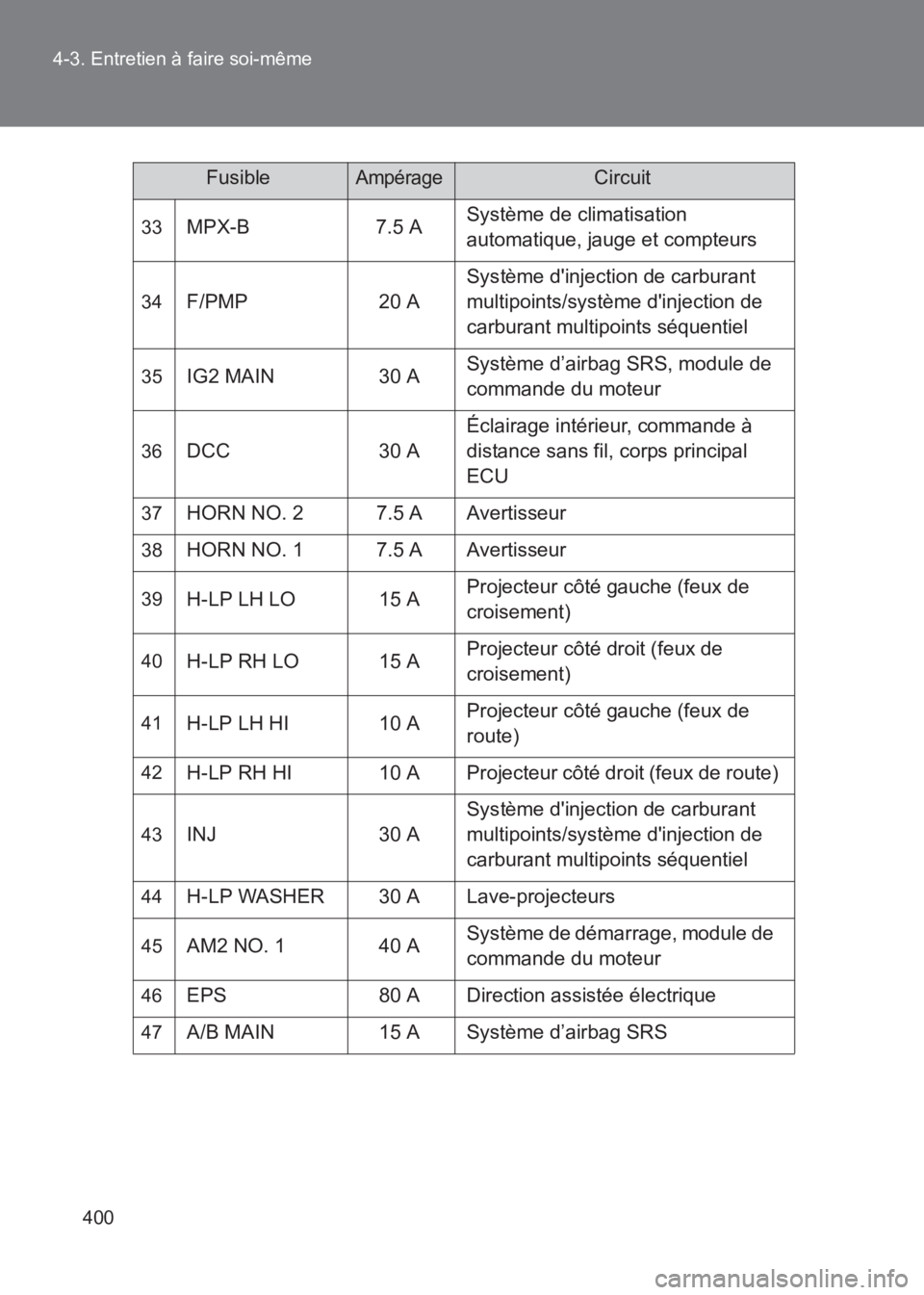

400
4-3. Entretien à faire soi-même
86_EK (OM18073K)
33MPX-B 7.5 A
Système de climatisation
automatique, jauge et compteurs
34F/PMP 20 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
35IG2 MAIN 30 A
Système d’airbag SRS, module de
commande du moteur
36DCC 30 AÉclairage intérieur, commande à
distance sans fil, corps principal
ECU
37HORN NO. 2 7.5 A Avertisseur
38HORN NO. 1 7.5 A Avertisseur
39H-LP LH LO 15 A
Projecteur côté gauche (feux de
croisement)
40H-LP RH LO 15 AProjecteur côté droit (feux de
croisement)
41H-LP LH HI 10 AProjecteur côté gauche (feux de
route)
42H-LP RH HI 10 A Projecteur côté droit (feux de route)
43INJ 30 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
44H-LP WASHER 30 A Lave-projecteurs
45AM2 NO. 1 40 A
Système de démarrage, module de
commande du moteur
46EPS 80 A Direction assistée électrique
47A/B MAIN 15 A Système d’airbag SRS
FusibleAmpérageCircuit
