2017 TOYOTA C-HR Návod na použitie (in Slovakian)

6577-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK
Motorový priestor: poistková skrinka typ C
Pri zatlačení 2 západiek zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
2 západky zaistené.
Ľavá strana prístrojového panelu (vozidlá s ľavostranným riadením)
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.

6587-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK
Ľavá strana prístrojového panelu (vozidlá s pravostranným riade-
ním)
Zatlačte výstupok dovnútra
a odstráňte kryt.
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba
poistky typ A.
1
2
3

6597-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Okrem typu E:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p E :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

6607-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 661)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením
celý zväzok káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
<002c0046004b000300510048004700520047005500e500440051004c004800030050007b00e50048000300560053007b005600520045004c012200030053005200e3004e0052004700480051004c0048000300590052005d004c0047004f0044000f000300
53005200e5004c0044005500030044004f0048004500520003[zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.

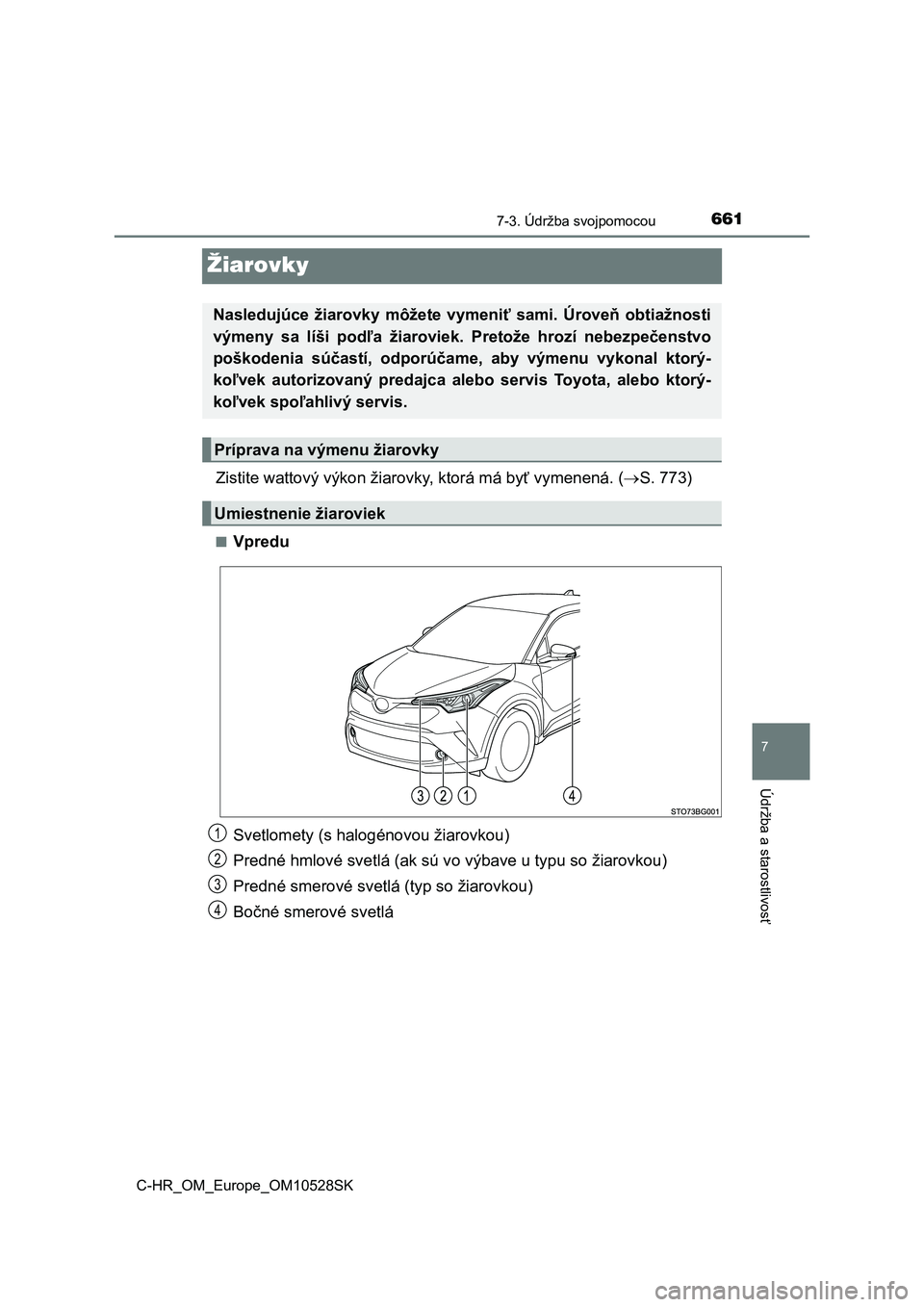

6617-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 773)
■Vpredu
Svetlomety (s halogénovou žiarovkou)
Predné hmlové svetlá (ak sú vo výbave u typu so žiarovkou)
Predné smerové svetlá (typ so žiarovkou)
Bočné smerové svetlá
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
1
2
3
4

6627-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK■
Vzadu
Zadné smerové svetlá (typ so žiarovkou)
Cúvacie svetlá (typ so žiarovkou)
Osvetlenie evidenčného čísla
Zadné hmlové svetlo
1
2
3
4

6637-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK■
Svetlomety (typ s halogénovou žiarovkou)
Otočte pätku žiarovky doľava.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Výmena žiaroviek
1
2
3
4

6647-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK■
Predné hmlové svetlá (ak sú vo výbave u typu so žiarovkou)
Odstráňte skrutku a príchyt-
ku a čiastočne vyberte vložku
blatníku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Otočte pätku žiarovky doľava,
a vyberte ju.
1
2
3
