2017 TOYOTA AURIS TOURING SPORTS Manuel du propriétaire (in French)

5377-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)
Vérifiez la puissance de l'ampoule à remplacer. (P. 654)
■Avant
Véhicules avec phares halogène

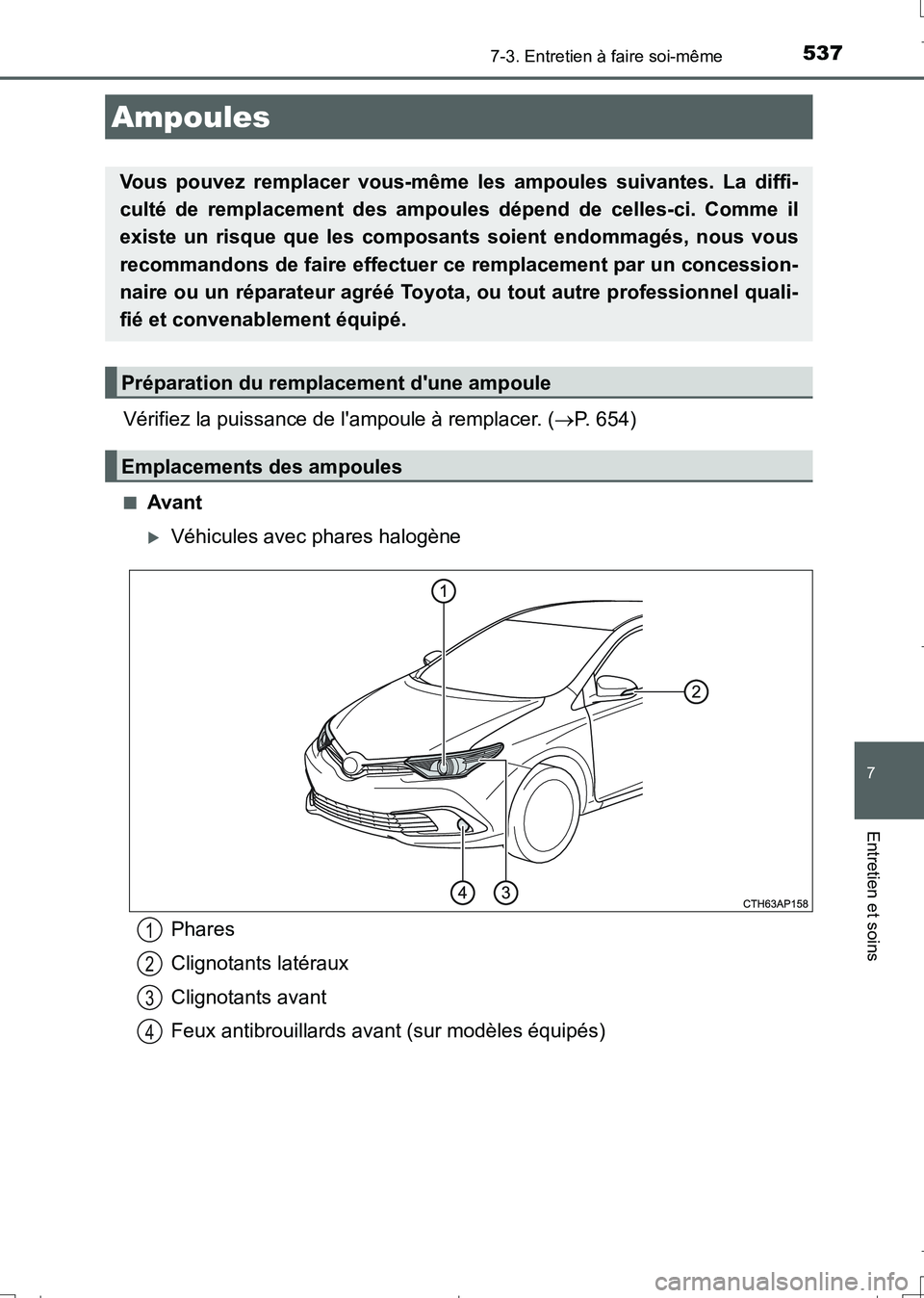

Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampoules dépend de celles-ci. Comme il
existe un risque que les composants soient endommagés, nous vous
recommandons de faire effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 537 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5387-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)

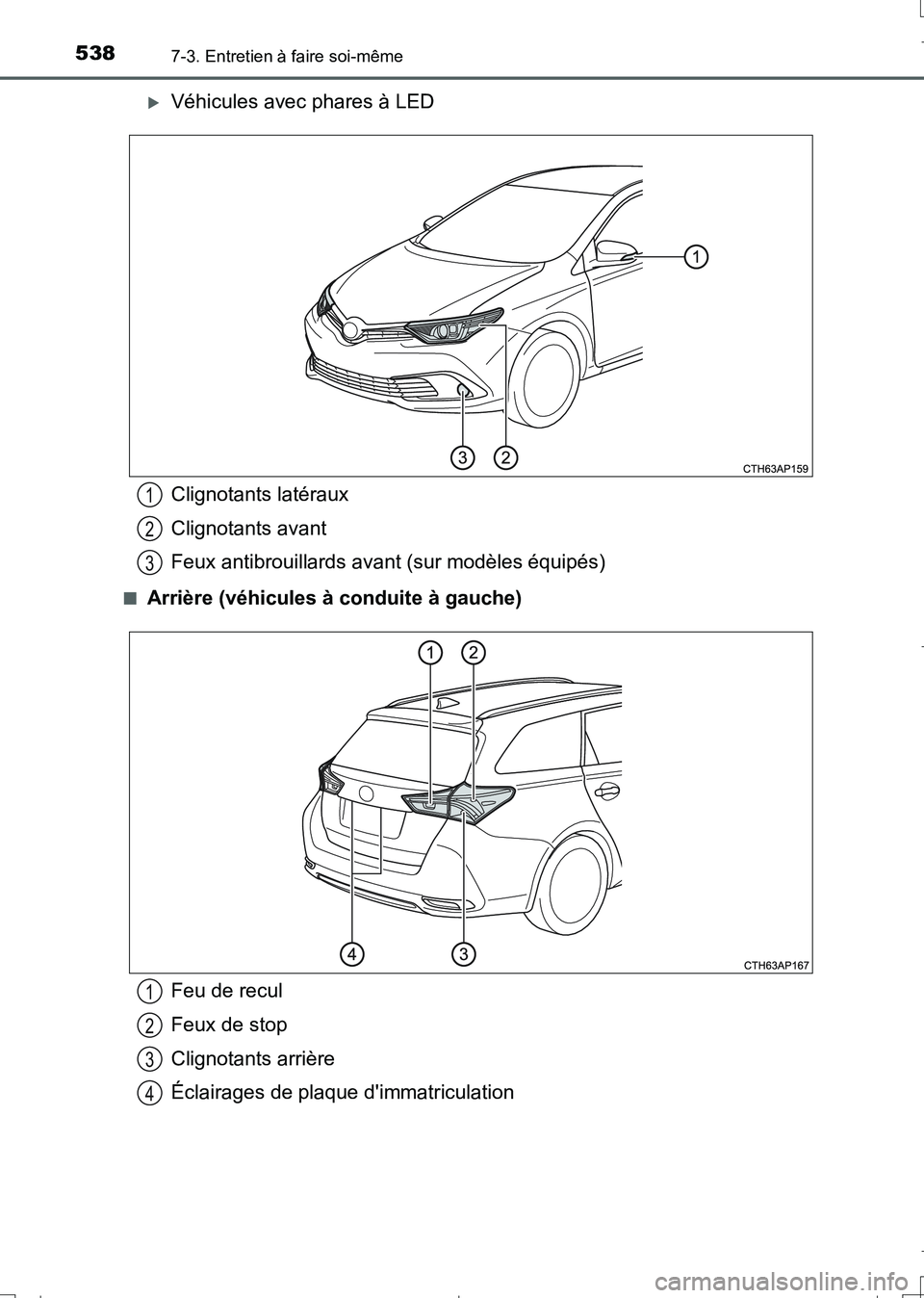

Véhicules avec phares à LED
■Arrière (véhicules à conduite à gauche)
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
Feu de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 538 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5397-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

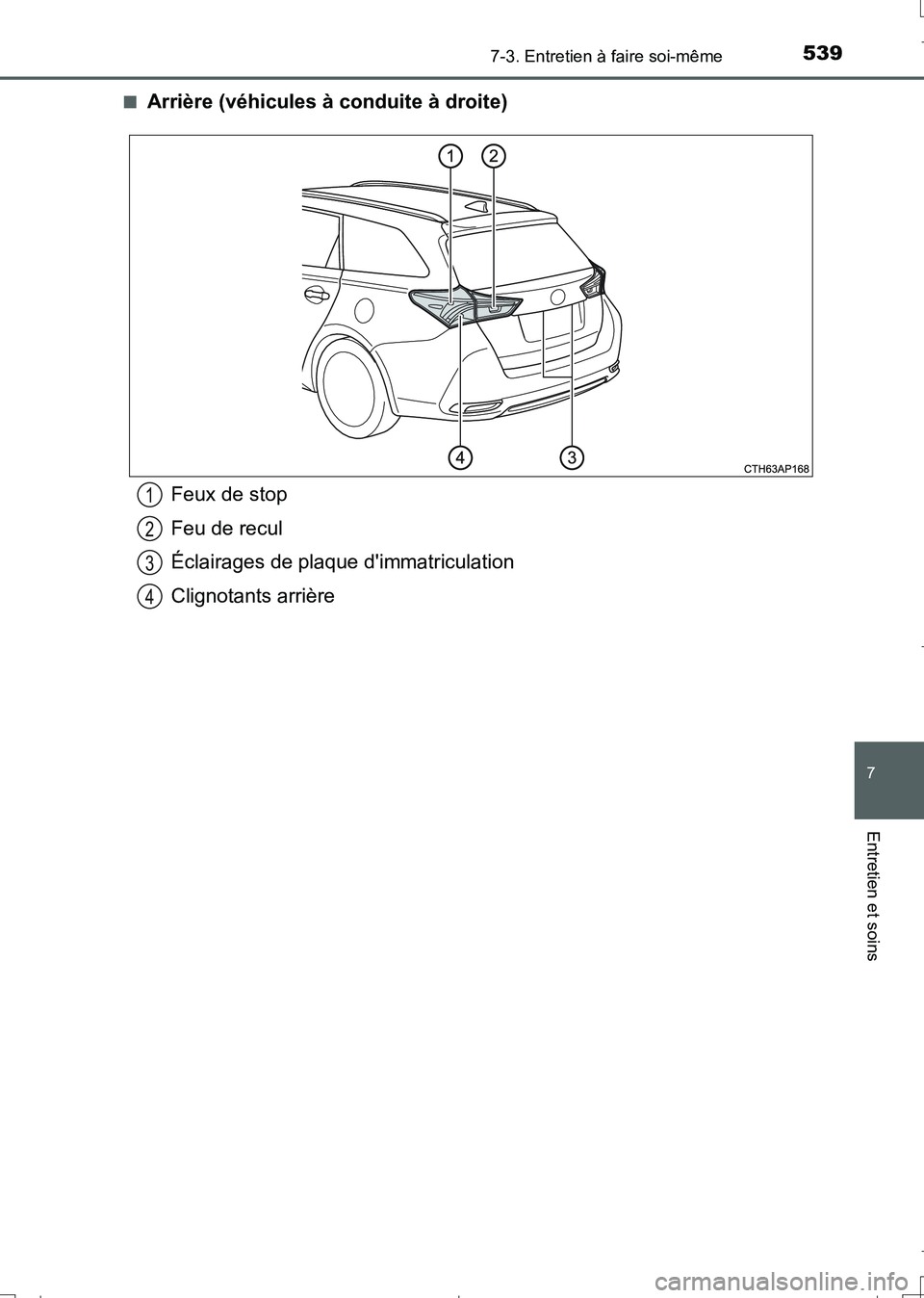

Arrière (véhicules à conduite à droite)
Feux de stop
Feu de recul
Éclairages de plaque d'immatriculation
Clignotants arrière1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 539 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5407-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■
Phares (véhicules avec phares halogène)
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Retirez le cache.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Débranchez le connecteur en
appuyant sur le déverrouillage.
Remplacement des ampoules
1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 540 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5417-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)

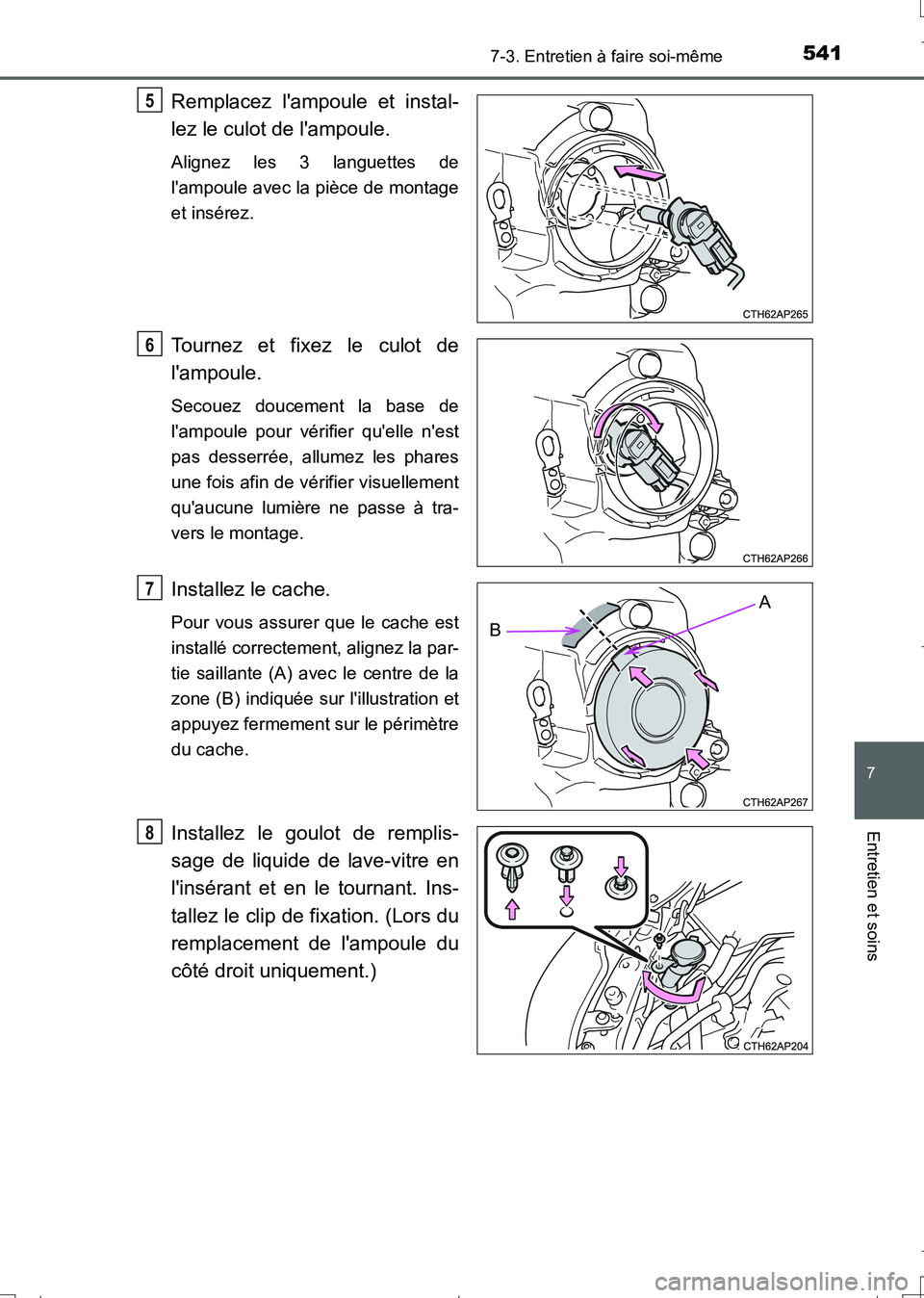

Remplacez l'ampoule et instal-
lez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle n'est
pas desserrée, allumez les phares
une fois afin de vérifier visuellement
qu'aucune lumière ne passe à tra-
vers le montage.
Installez le cache.
Pour vous assurer que le cache est
installé correctement, alignez la par-
tie saillante (A) avec le centre de la
zone (B) indiquée sur l'illustration et
appuyez fermement sur le périmètre
du cache.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
5
6
A
B
7
8
AURIS Touring Sports_OM_French_OM12L14K.book 541 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5427-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

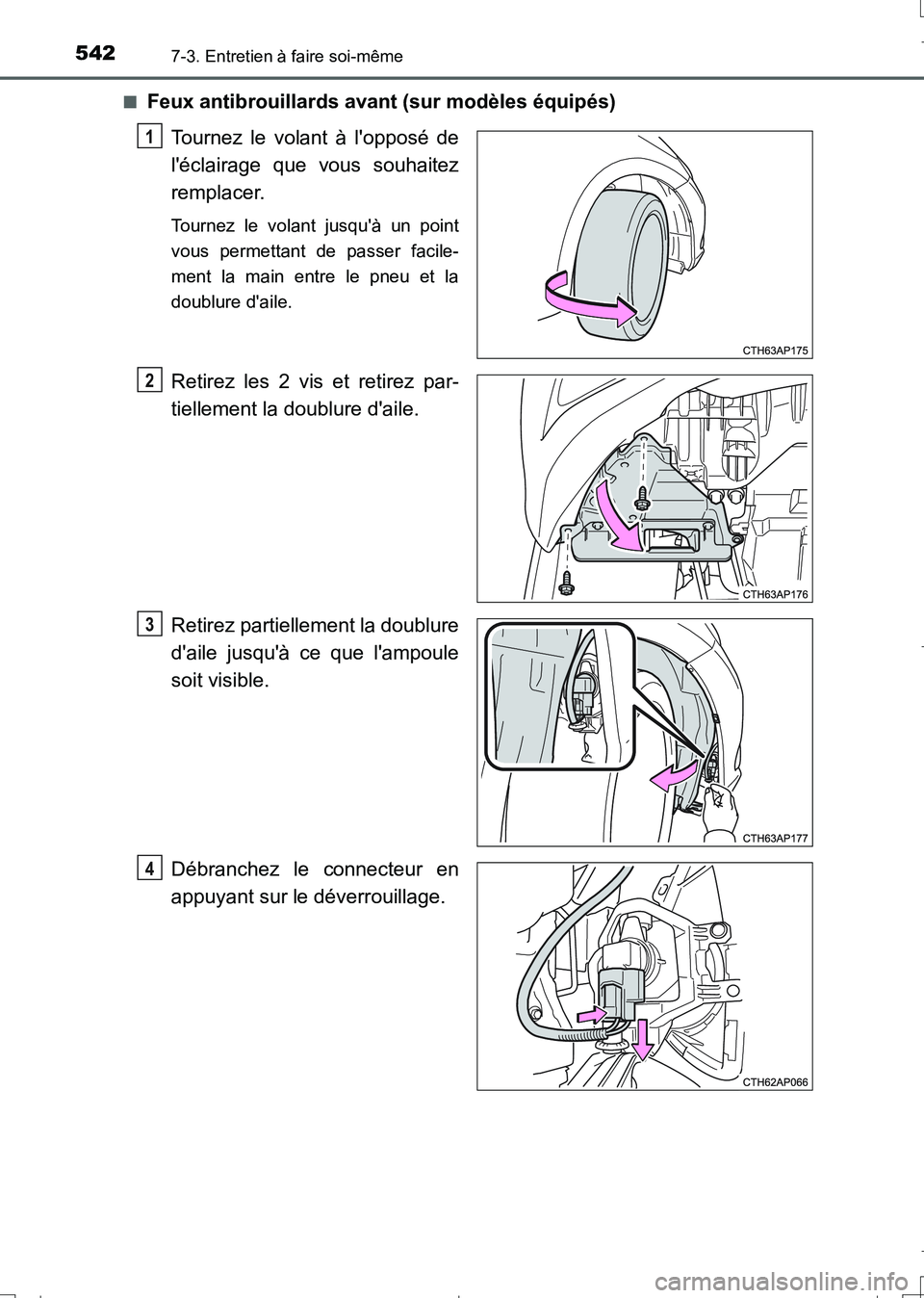

Feux antibrouillards avant (sur modèles équipés)
Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.
Tournez le volant jusqu'à un point
vous permettant de passer facile-
ment la main entre le pneu et la
doublure d'aile.
Retirez les 2 vis et retirez par-
tiellement la doublure d'aile.
Retirez partiellement la doublure
d'aile jusqu'à ce que l'ampoule
soit visible.
Débranchez le connecteur en
appuyant sur le déverrouillage.
1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 542 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5437-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)

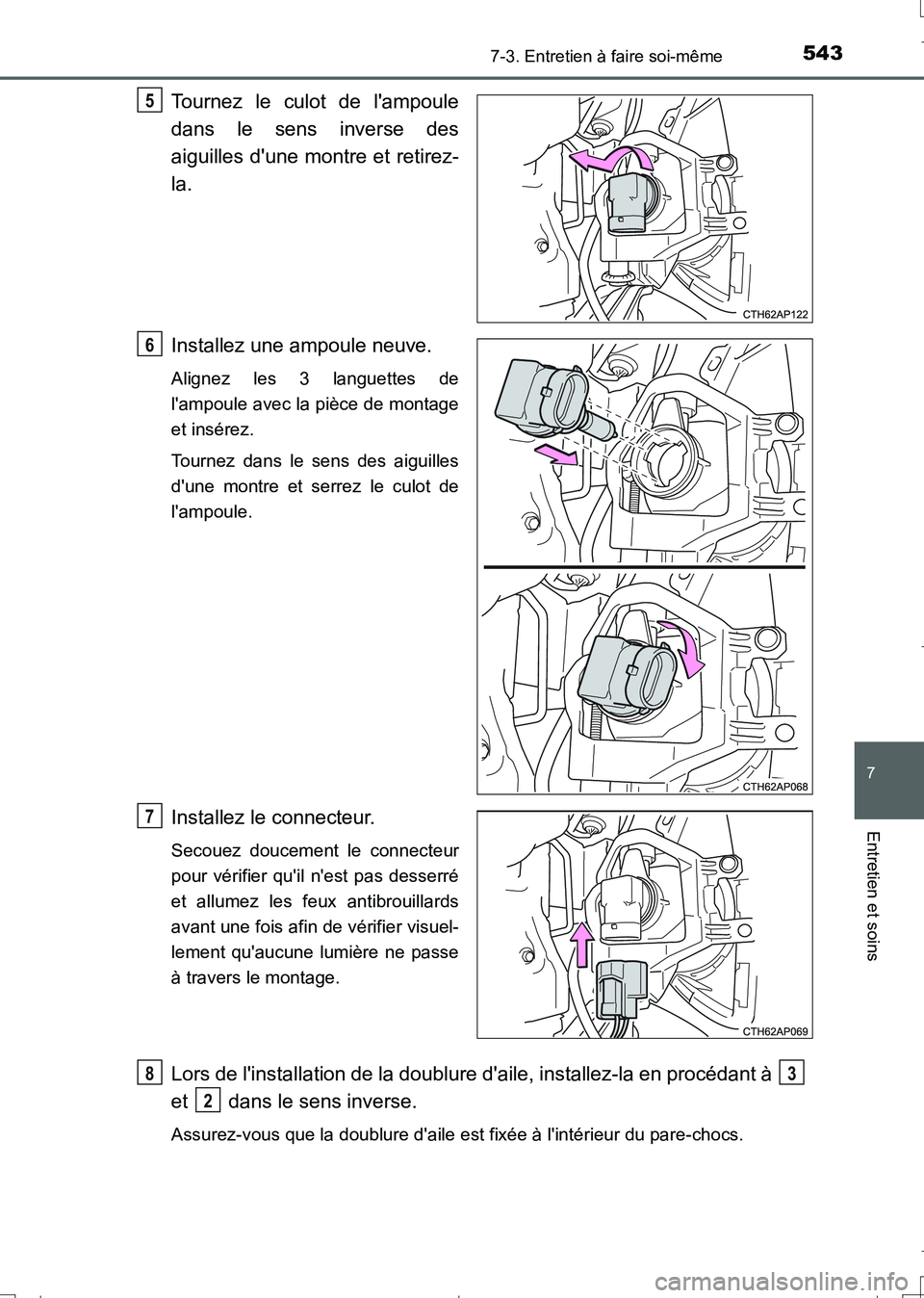

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Installez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez dans le sens des aiguilles
d'une montre et serrez le culot de
l'ampoule.
Installez le connecteur.
Secouez doucement le connecteur
pour vérifier qu'il n'est pas desserré
et allumez les feux antibrouillards
avant une fois afin de vérifier visuel-
lement qu'aucune lumière ne passe
à travers le montage.
Lors de l'installation de la doublure d'aile, installez-la en procédant à
et dans le sens inverse.
Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.
5
6
7
83
2
AURIS Touring Sports_OM_French_OM12L14K.book 543 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5447-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

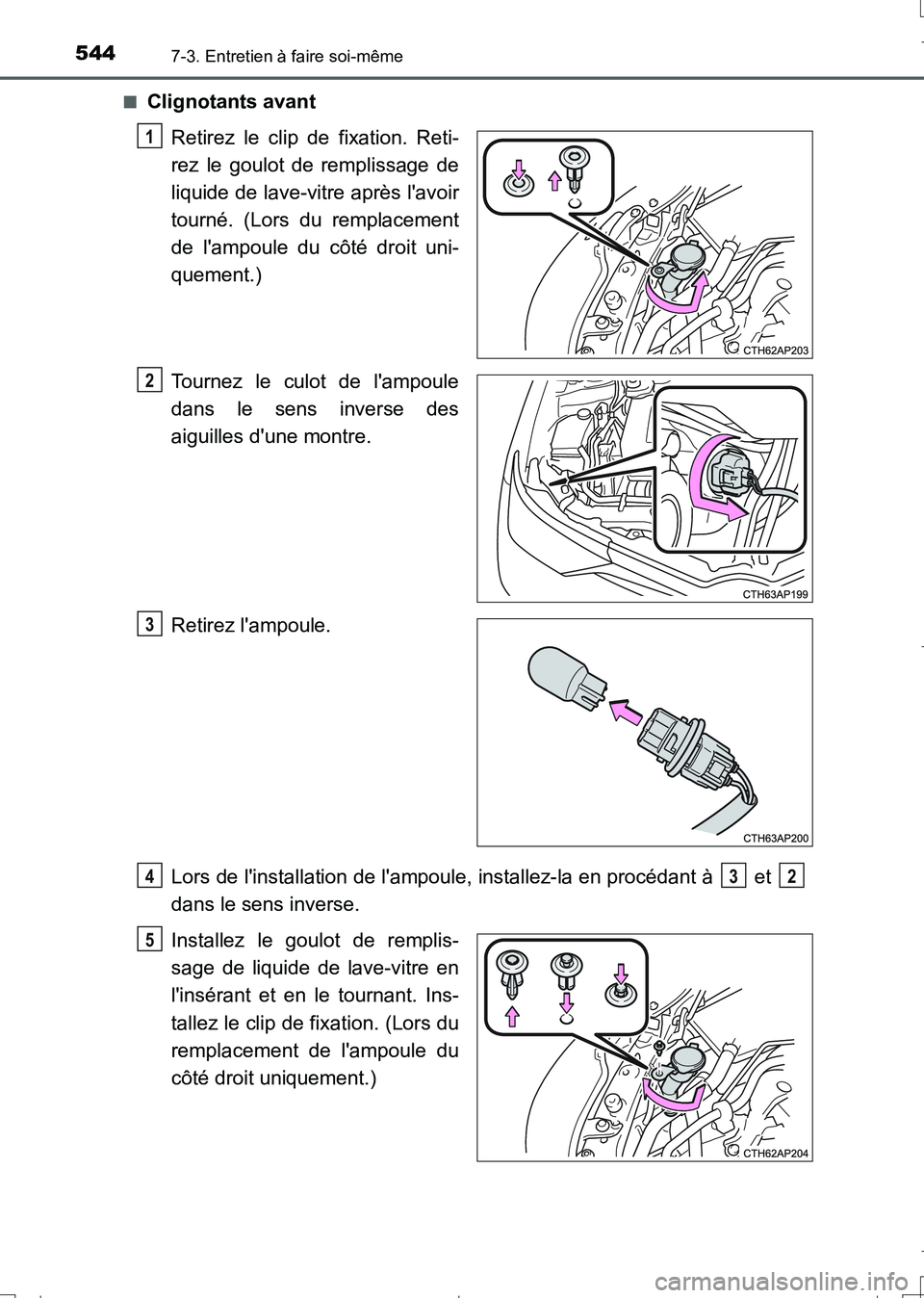

Clignotants avant
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
1
2
3
432
5
