5457-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

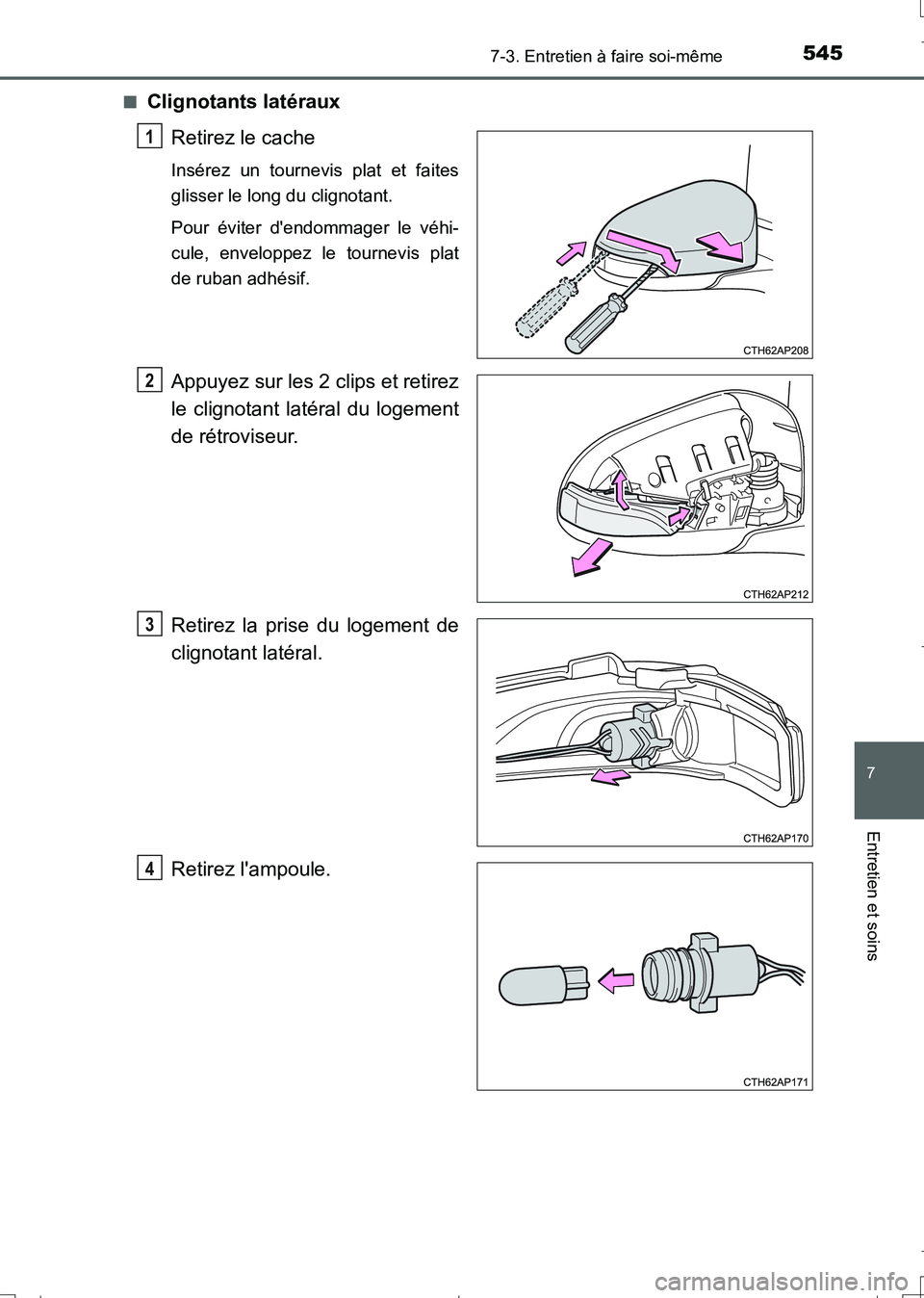

Clignotants latéraux
Retirez le cache
Insérez un tournevis plat et faites
glisser le long du clignotant.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.
Appuyez sur les 2 clips et retirez
le clignotant latéral du logement
de rétroviseur.
Retirez la prise du logement de
clignotant latéral.
Retirez l'ampoule.
1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 545 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5467-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)

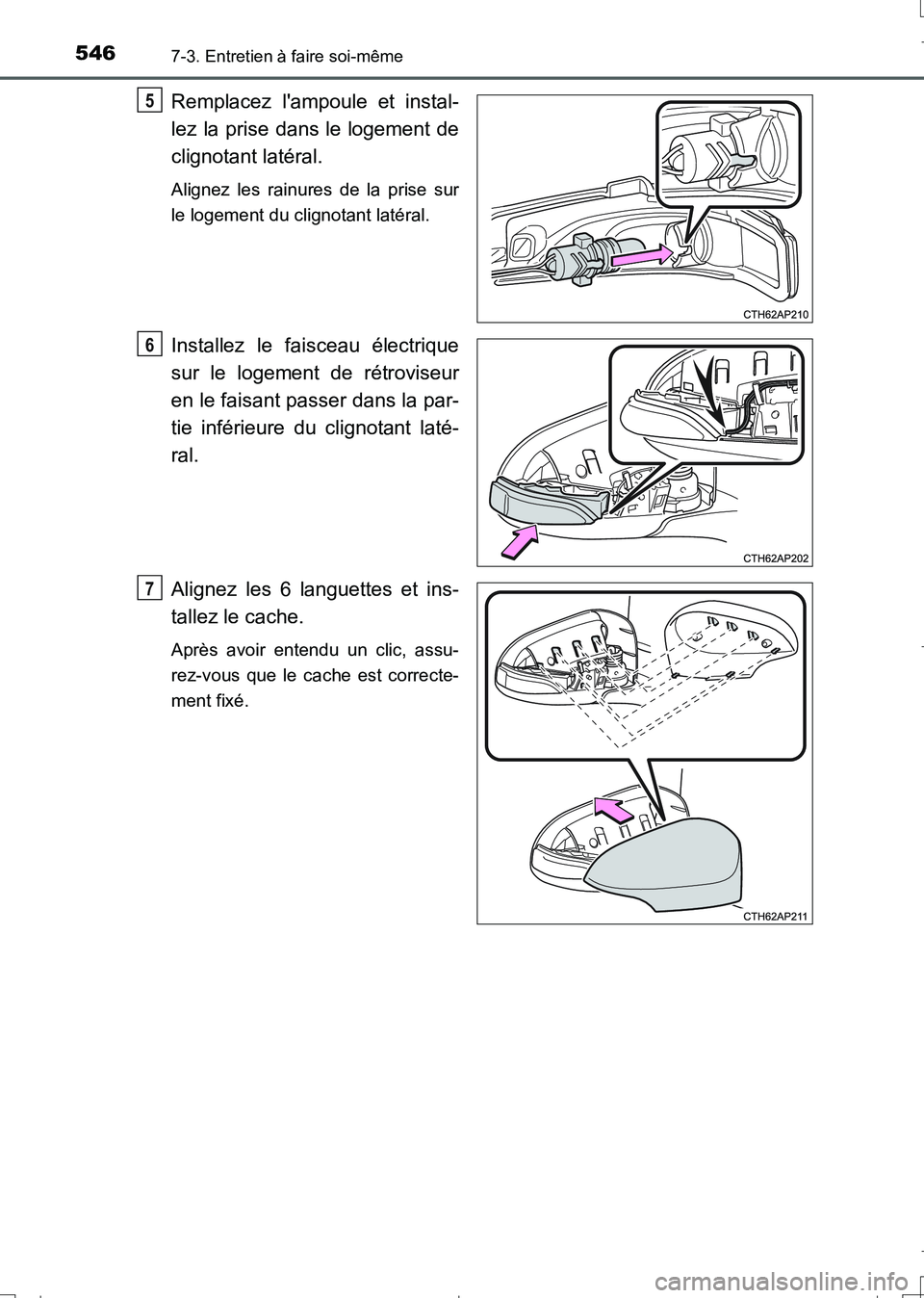

Remplacez l'ampoule et instal-
lez la prise dans le logement de
clignotant latéral.
Alignez les rainures de la prise sur
le logement du clignotant latéral.
Installez le faisceau électrique
sur le logement de rétroviseur
en le faisant passer dans la par-
tie inférieure du clignotant laté-
ral.
Alignez les 6 languettes et ins-
tallez le cache.
Après avoir entendu un clic, assu-
rez-vous que le cache est correcte-
ment fixé.
5
6
7
AURIS Touring Sports_OM_French_OM12L14K.book 546 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5477-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

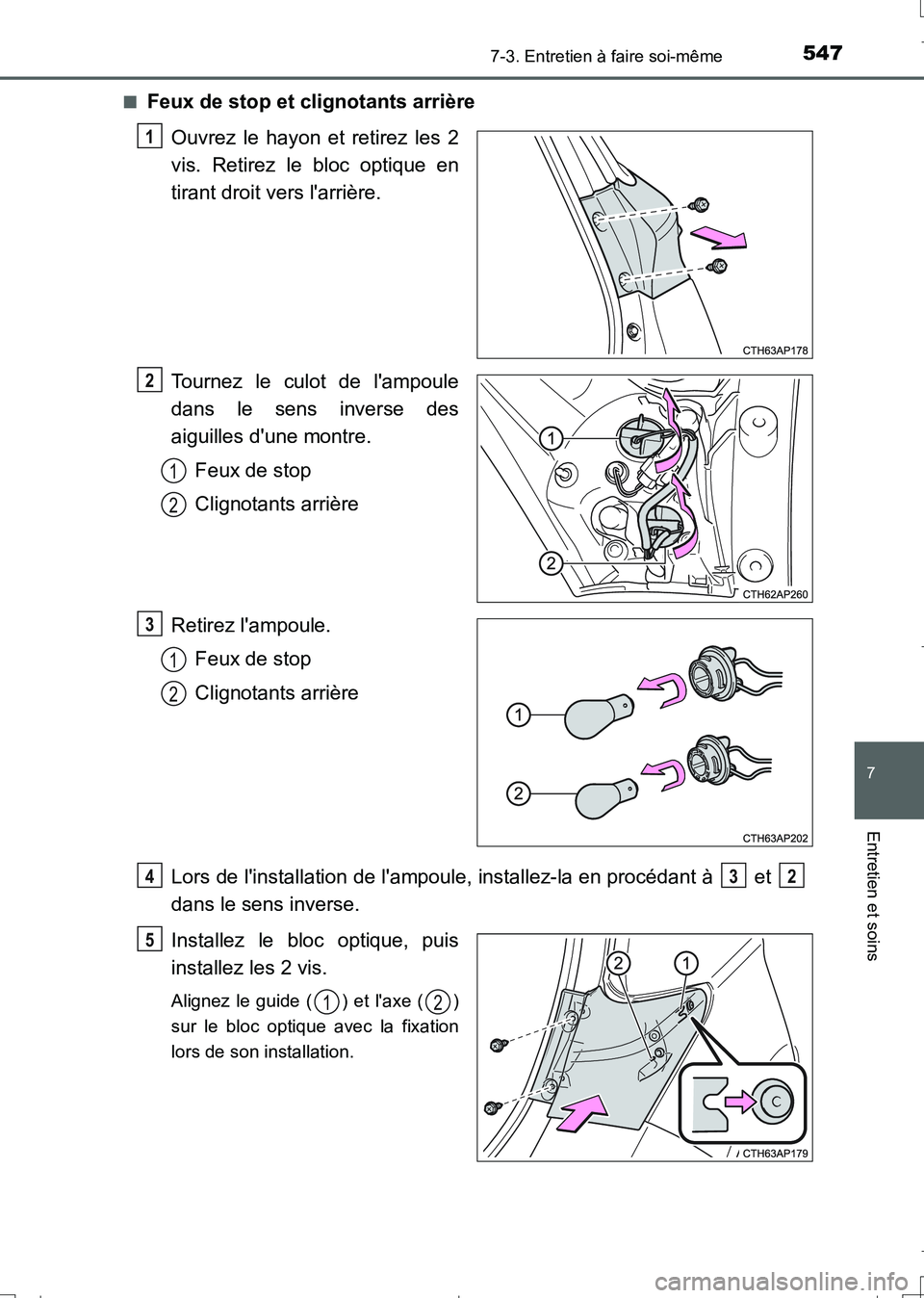

Feux de stop et clignotants arrière
Ouvrez le hayon et retirez les 2
vis. Retirez le bloc optique en
tirant droit vers l'arrière.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Feux de stop
Clignotants arrière
Retirez l'ampoule.
Feux de stop
Clignotants arrière
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe ( )
sur le bloc optique avec la fixation
lors de son installation.
1
2
1
2
3
1
2
432
5
12
AURIS Touring Sports_OM_French_OM12L14K.book 547 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5487-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■
Feu de recul
Ouvrez le hayon et retirez le
cache.
Insérez un tournevis plat ou un outil
similaire dans l'orifice situé sur le
haut du cache et retirez-le comme
indiqué sur l'illustration.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
3
4
AURIS Touring Sports_OM_French_OM12L14K.book 548 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5497-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

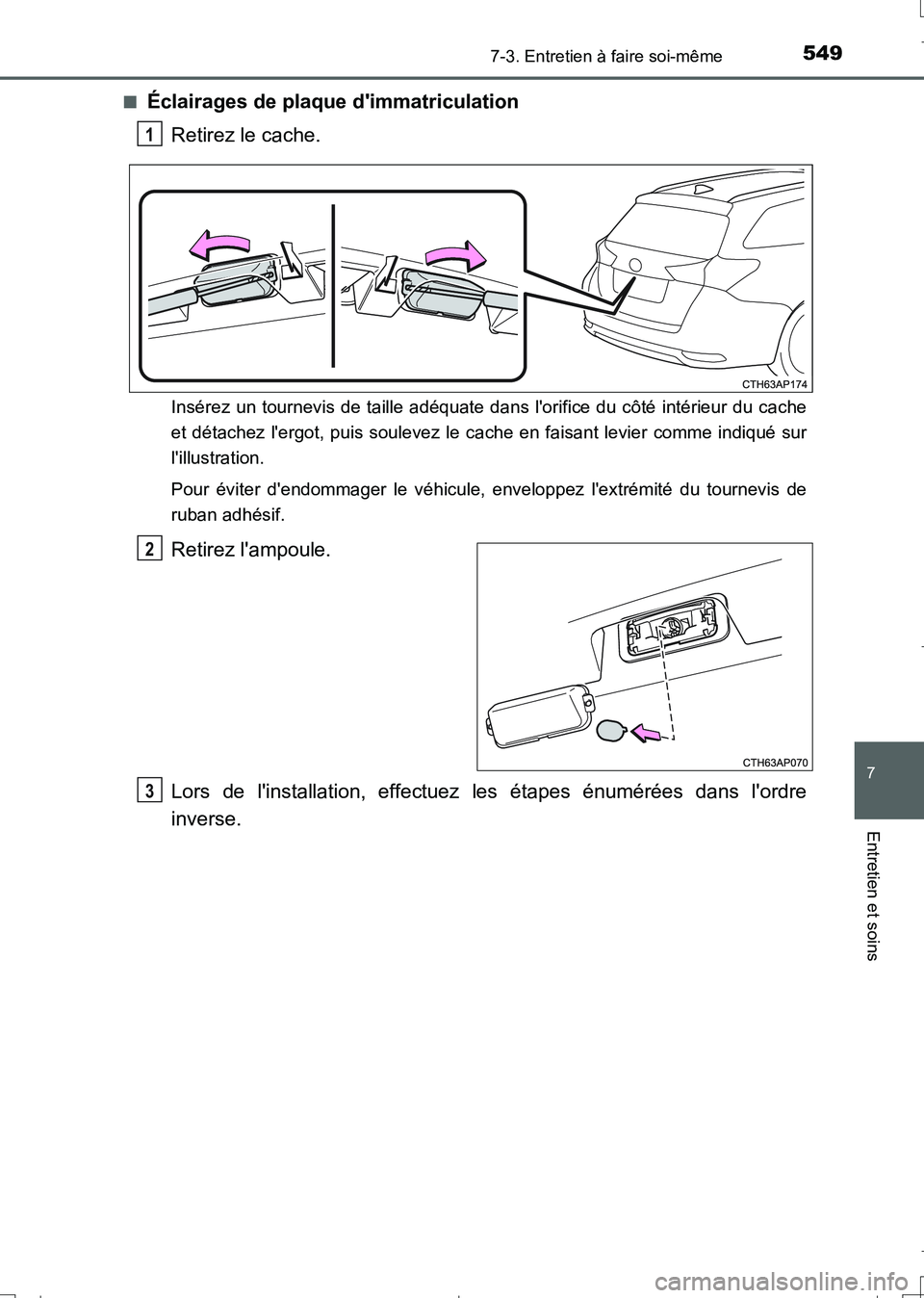

Éclairages de plaque d'immatriculation
Retirez le cache.
Insérez un tournevis de taille adéquate dans l'orifice du côté intérieur du cache
et détachez l'ergot, puis soulevez le cache en faisant levier comme indiqué sur
l'illustration.
Pour éviter d'endommager le véhicule, enveloppez l'extrémité du tournevis de
ruban adhésif.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
3
AURIS Touring Sports_OM_French_OM12L14K.book 549 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5507-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

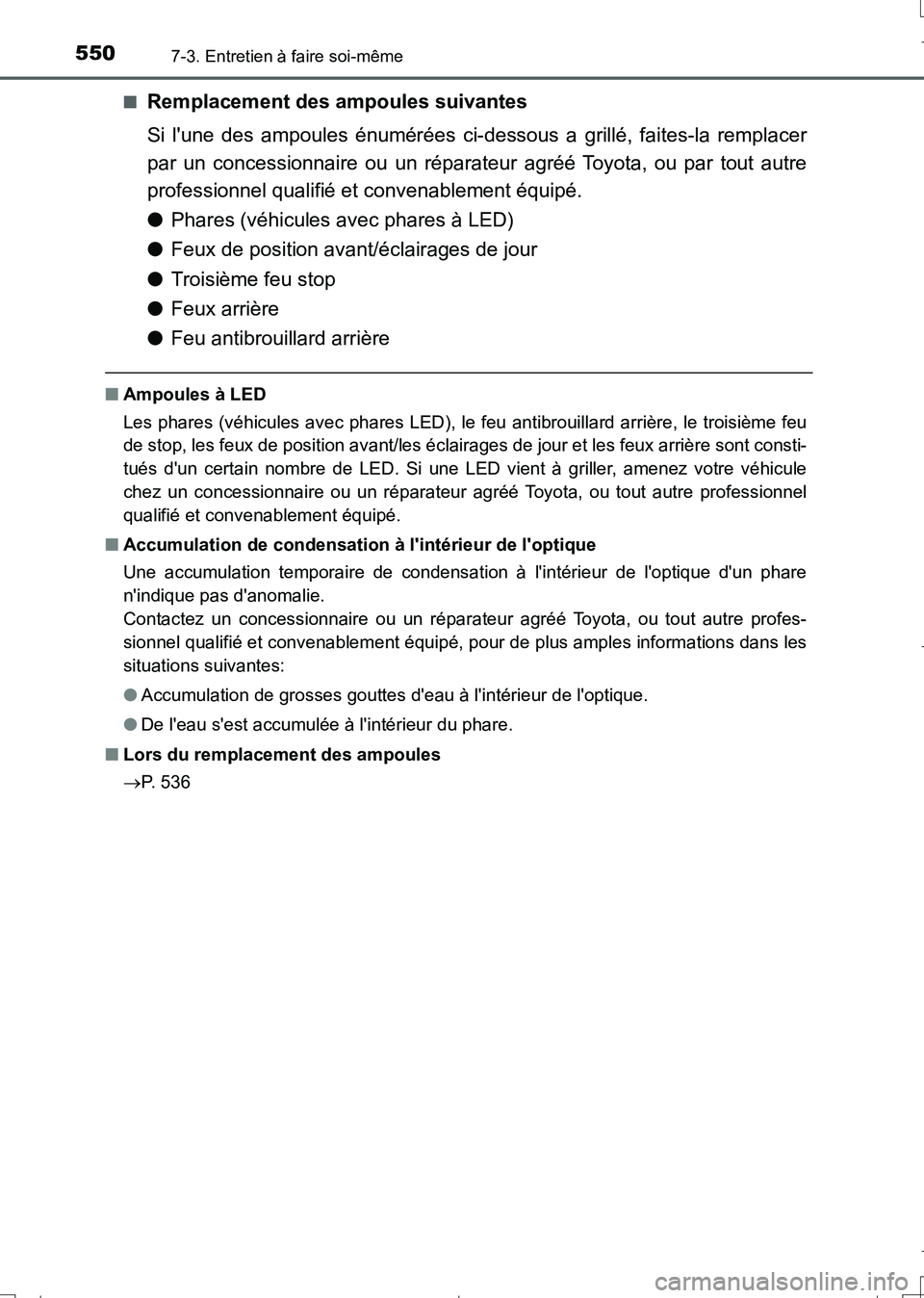

Remplacement des ampoules suivantes
Si l'une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire ou un réparateur agréé Toyota, ou par tout autre
professionnel qualifié et convenablement équipé.
●Phares (véhicules avec phares à LED)
●Feux de position avant/éclairages de jour
●Troisième feu stop
●Feux arrière
●Feu antibrouillard arrière
■Ampoules à LED
Les phares (véhicules avec phares LED), le feu antibrouillard arrière, le troisième feu
de stop, les feux de position avant/les éclairages de jour et les feux arrière sont consti-
tués d'un certain nombre de LED. Si une LED vient à griller, amenez votre véhicule
chez un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel
qualifié et convenablement équipé.
■Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condensation à l'intérieur de l'optique d'un phare
n'indique pas d'anomalie.
Contactez un concessionnaire ou un réparateur agréé Toyota, ou tout autre profes-
sionnel qualifié et convenablement équipé, pour de plus amples informations dans les
situations suivantes:
●Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
●De l'eau s'est accumulée à l'intérieur du phare.
■Lors du remplacement des ampoules
P. 5 3 6
AURIS Touring Sports_OM_French_OM12L14K.book 550 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5517-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)

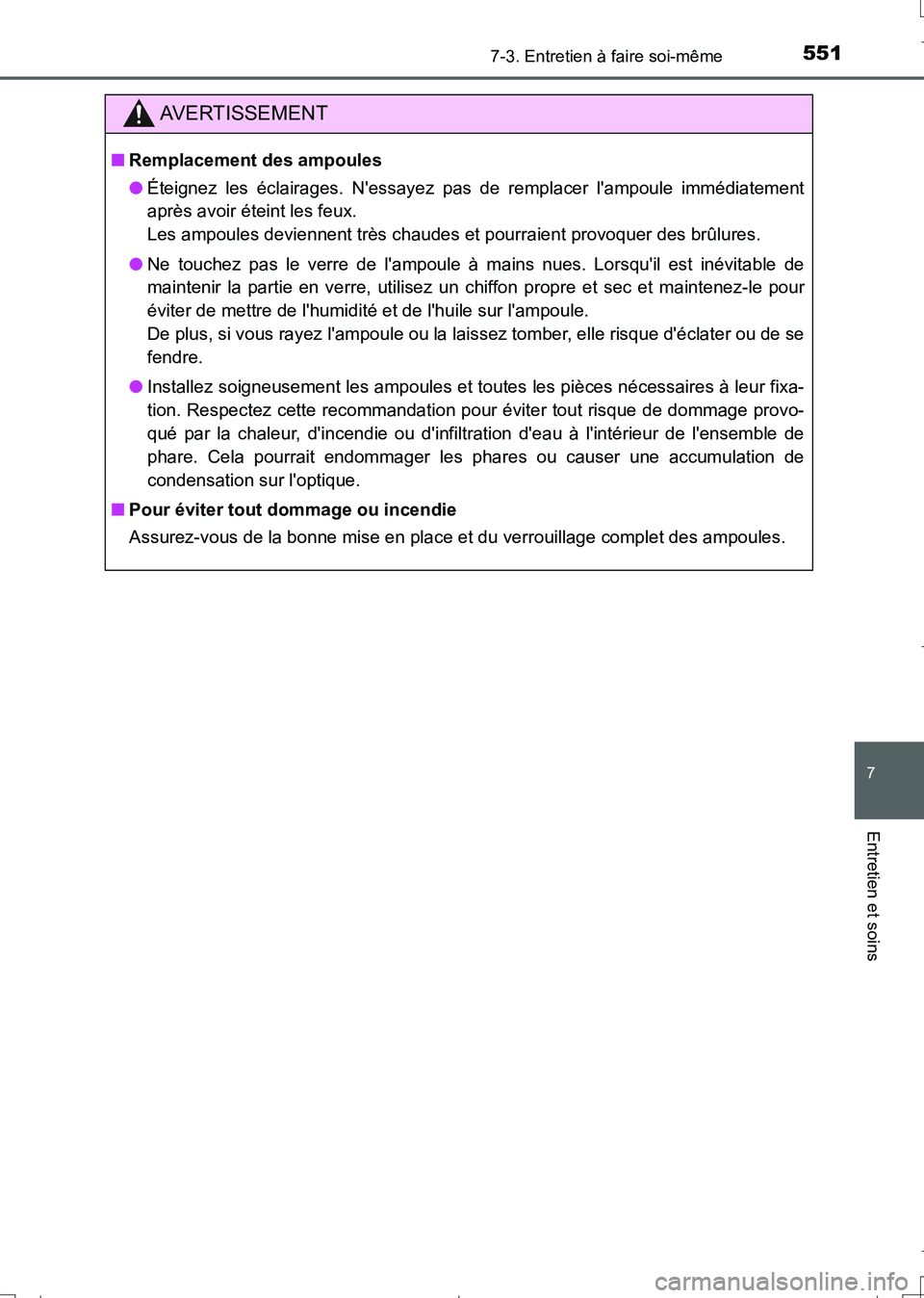

AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédiatement
après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de
maintenir la partie en verre, utilisez un chiffon propre et sec et maintenez-le pour
éviter de mettre de l'humidité et de l'huile sur l'ampoule.
De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se
fendre.
●Installez soigneusement les ampoules et toutes les pièces nécessaires à leur fixa-
tion. Respectez cette recommandation pour éviter tout risque de dommage provo-
qué par la chaleur, d'incendie ou d'infiltration d'eau à l'intérieur de l'ensemble de
phare. Cela pourrait endommager les phares ou causer une accumulation de
condensation sur l'optique.
■Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
AURIS Touring Sports_OM_French_OM12L14K.book 551 ページ ２０１６年６月２８日　火曜日　午後７時３７分

5527-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)
