2017 TOYOTA AURIS TOURING SPORTS Manuel du propriétaire (in French)

4817-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)
Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxiliaire
vers le haut et soulevez le capot.
Maintenez le capot ouvert en insé-
rant la béquille de support dans la
fente.

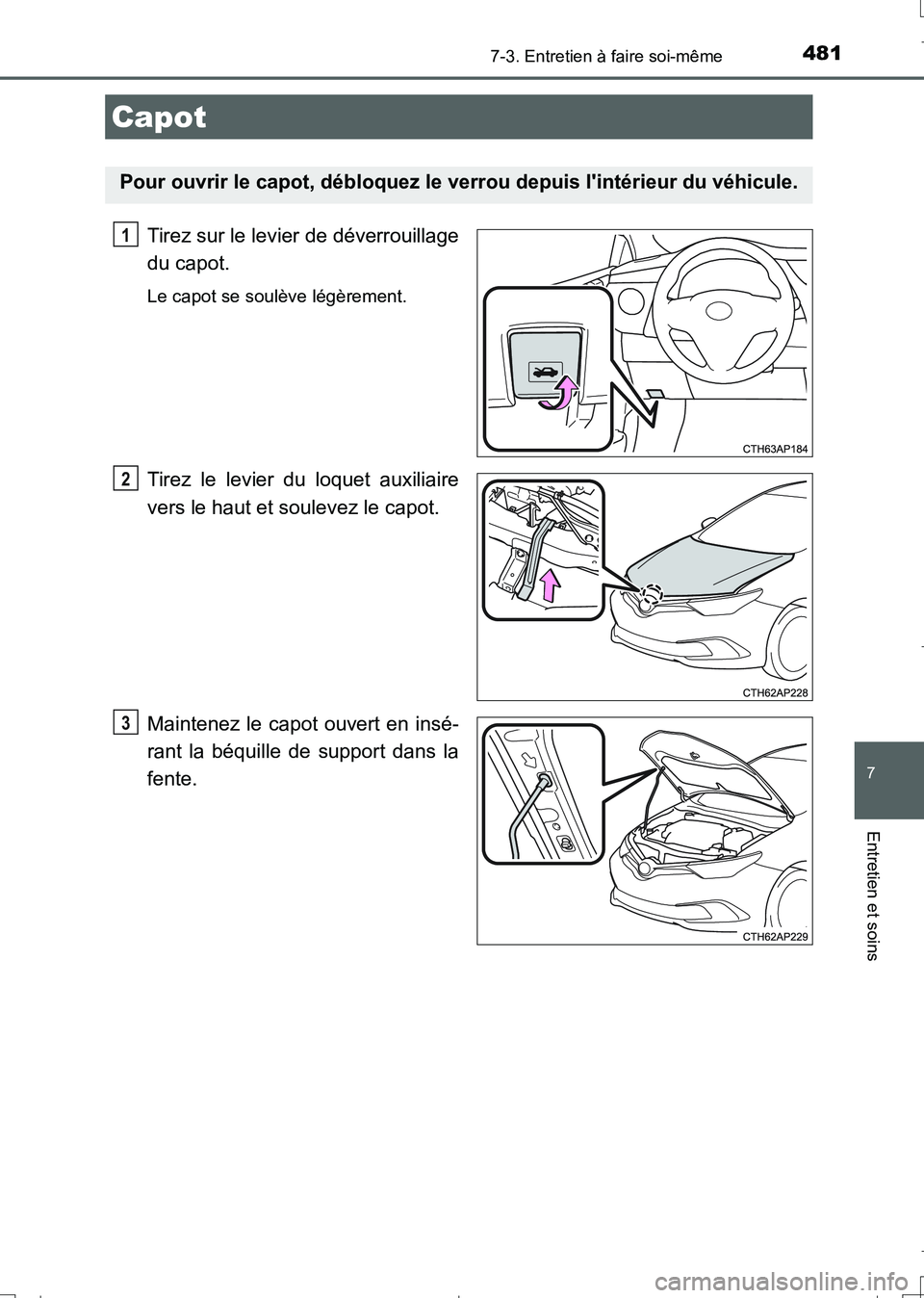

Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du véhicule.
1
2
3
AURIS Touring Sports_OM_French_OM12L14K.book 481 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4827-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)

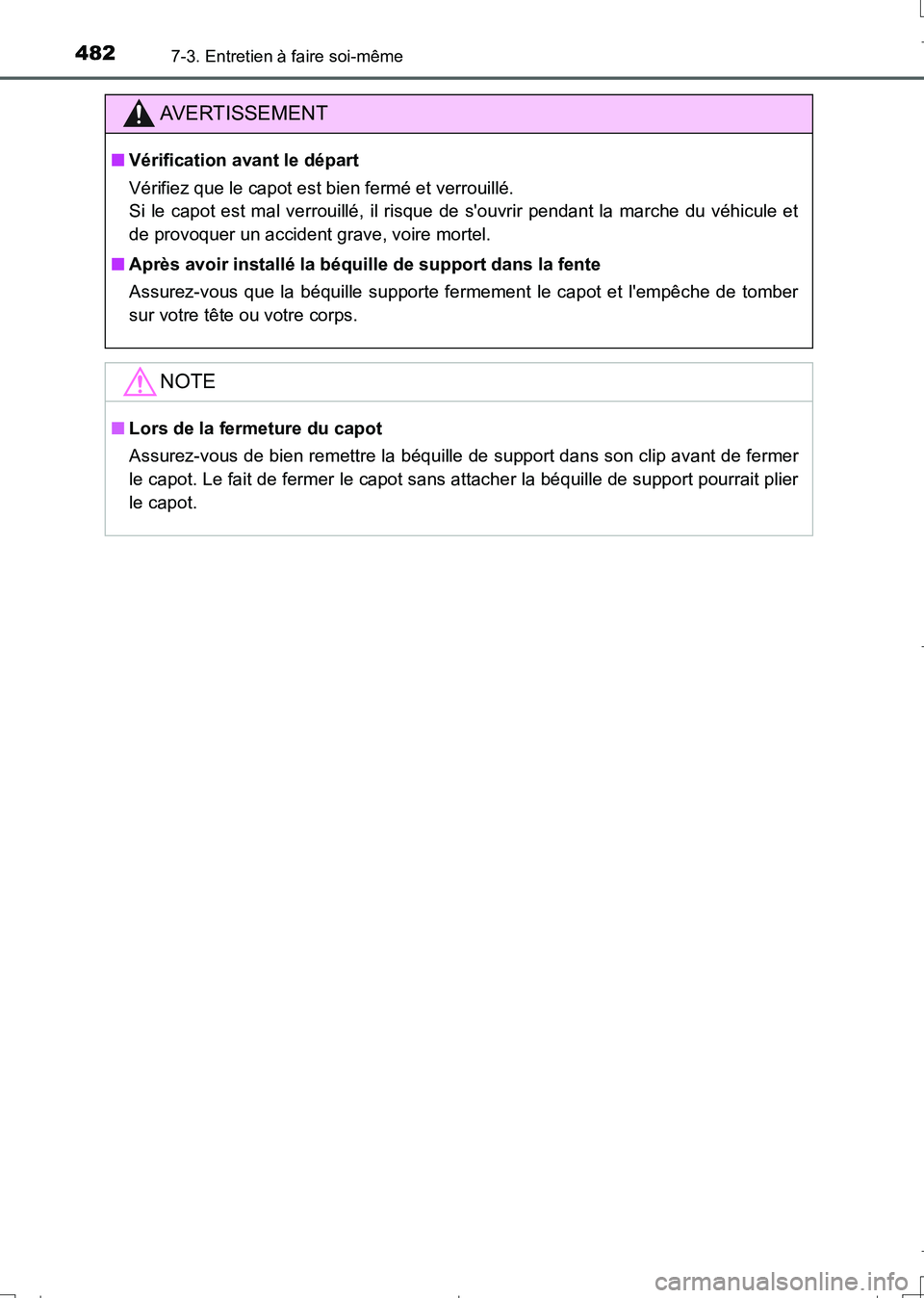

AVERTISSEMENT
■Vérification avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du véhicule et
de provoquer un accident grave, voire mortel.
■Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de tomber
sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de fermer
le capot. Le fait de fermer le capot sans attacher la béquille de support pourrait plier
le capot.
AURIS Touring Sports_OM_French_OM12L14K.book 482 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4837-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)
◆Avant
◆Arrière
Type A
Type B

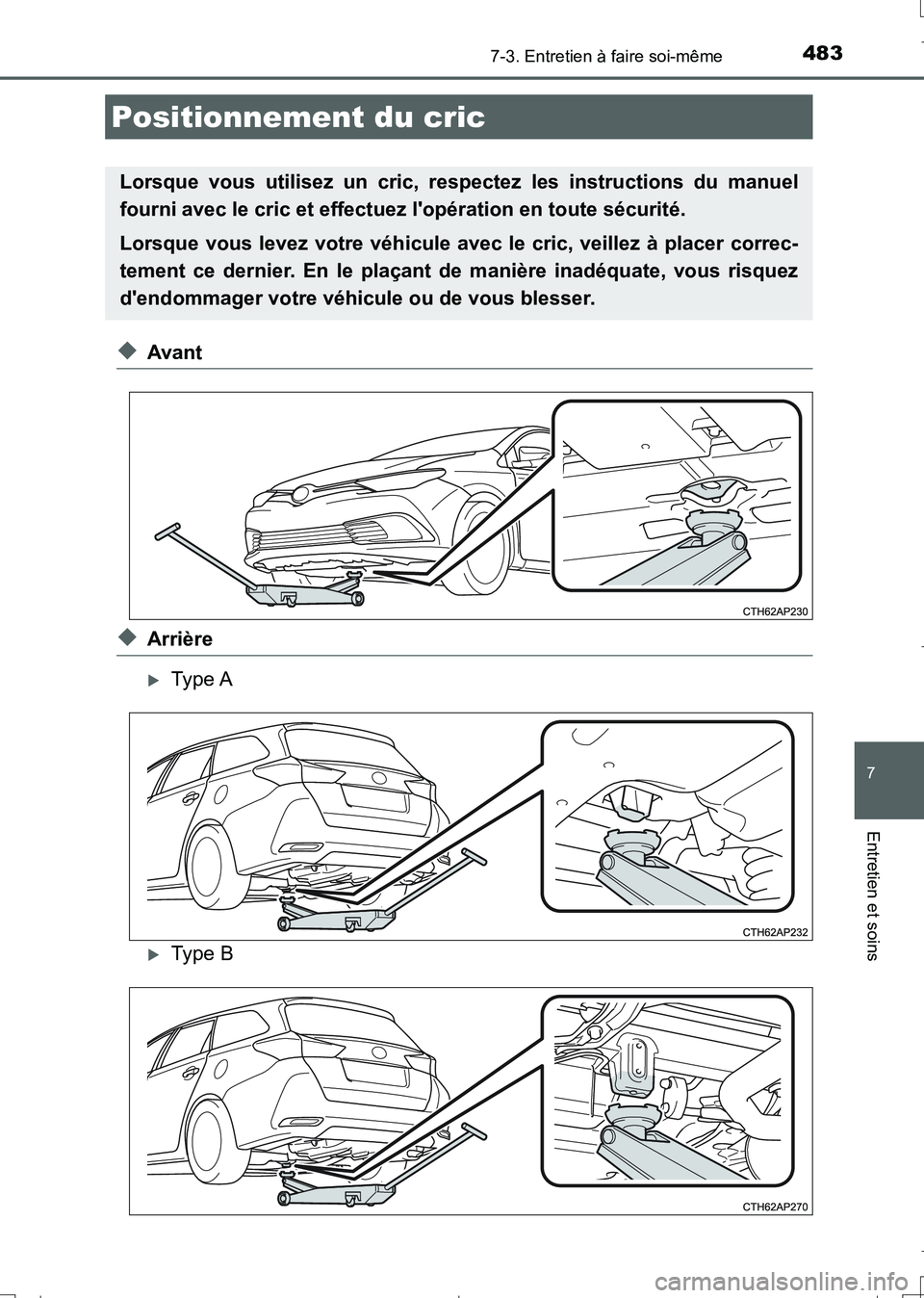

Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du manuel
fourni avec le cric et effectuez l'opération en toute sécurité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer correc-
tement ce dernier. En le plaçant de manière inadéquate, vous risquez
d'endommager votre véhicule ou de vous blesser.
AURIS Touring Sports_OM_French_OM12L14K.book 483 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4847-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

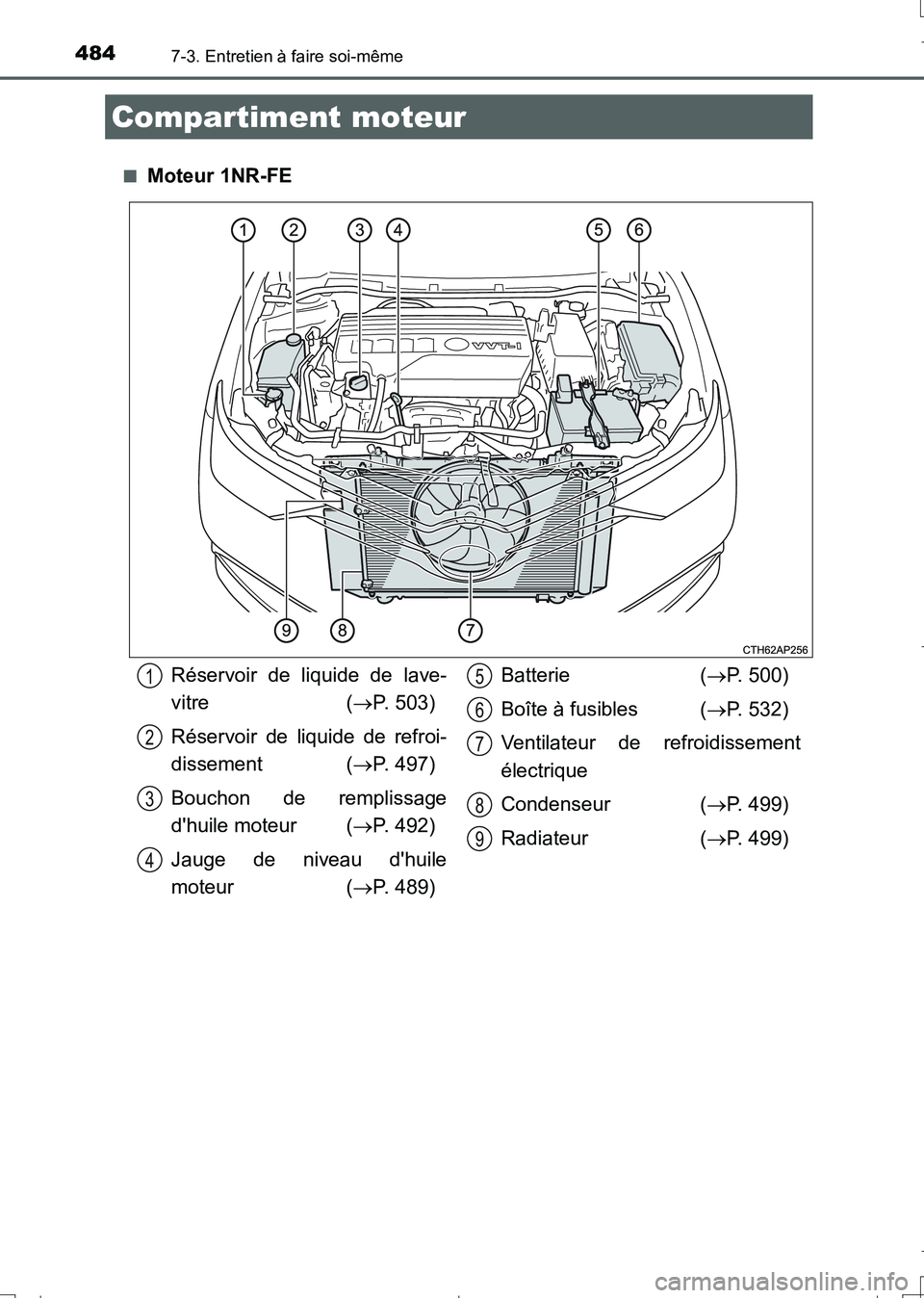

Moteur 1NR-FE
Compartiment moteur
Réservoir de liquide de lave-
vitre (P. 503)
Réservoir de liquide de refroi-
dissement (P. 497)
Bouchon de remplissage
d'huile moteur (P. 492)
Jauge de niveau d'huile
moteur (P. 489)Batterie (P. 500)
Boîte à fusibles (P. 532)
Ventilateur de refroidissement
électrique
Condenseur (P. 499)
Radiateur (P. 499)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_French_OM12L14K.book 484 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4857-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

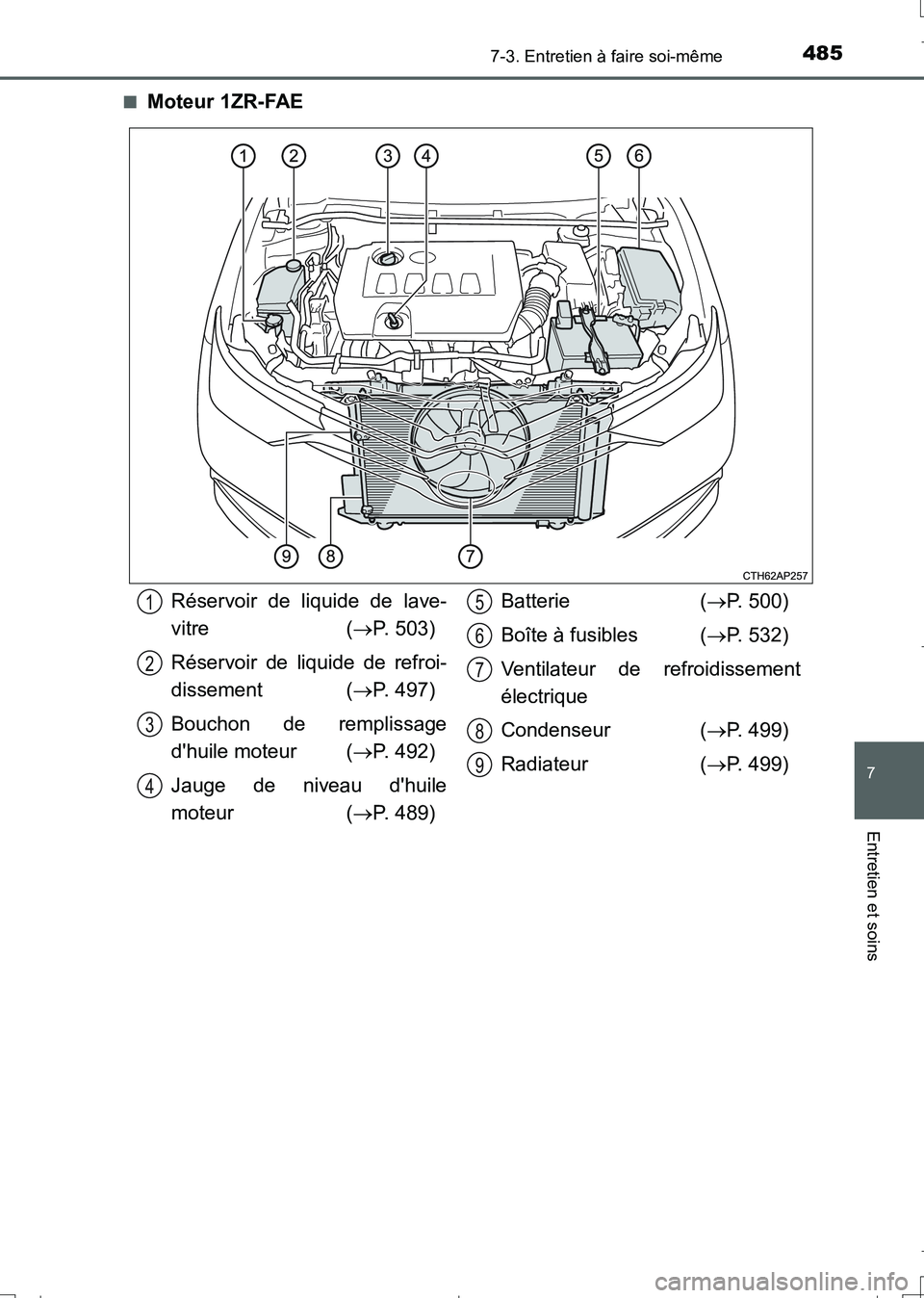

Moteur 1ZR-FAE
Réservoir de liquide de lave-
vitre (P. 503)
Réservoir de liquide de refroi-
dissement (P. 497)
Bouchon de remplissage
d'huile moteur (P. 492)
Jauge de niveau d'huile
moteur (P. 489)Batterie (P. 500)
Boîte à fusibles (P. 532)
Ventilateur de refroidissement
électrique
Condenseur (P. 499)
Radiateur (P. 499)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_French_OM12L14K.book 485 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4867-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

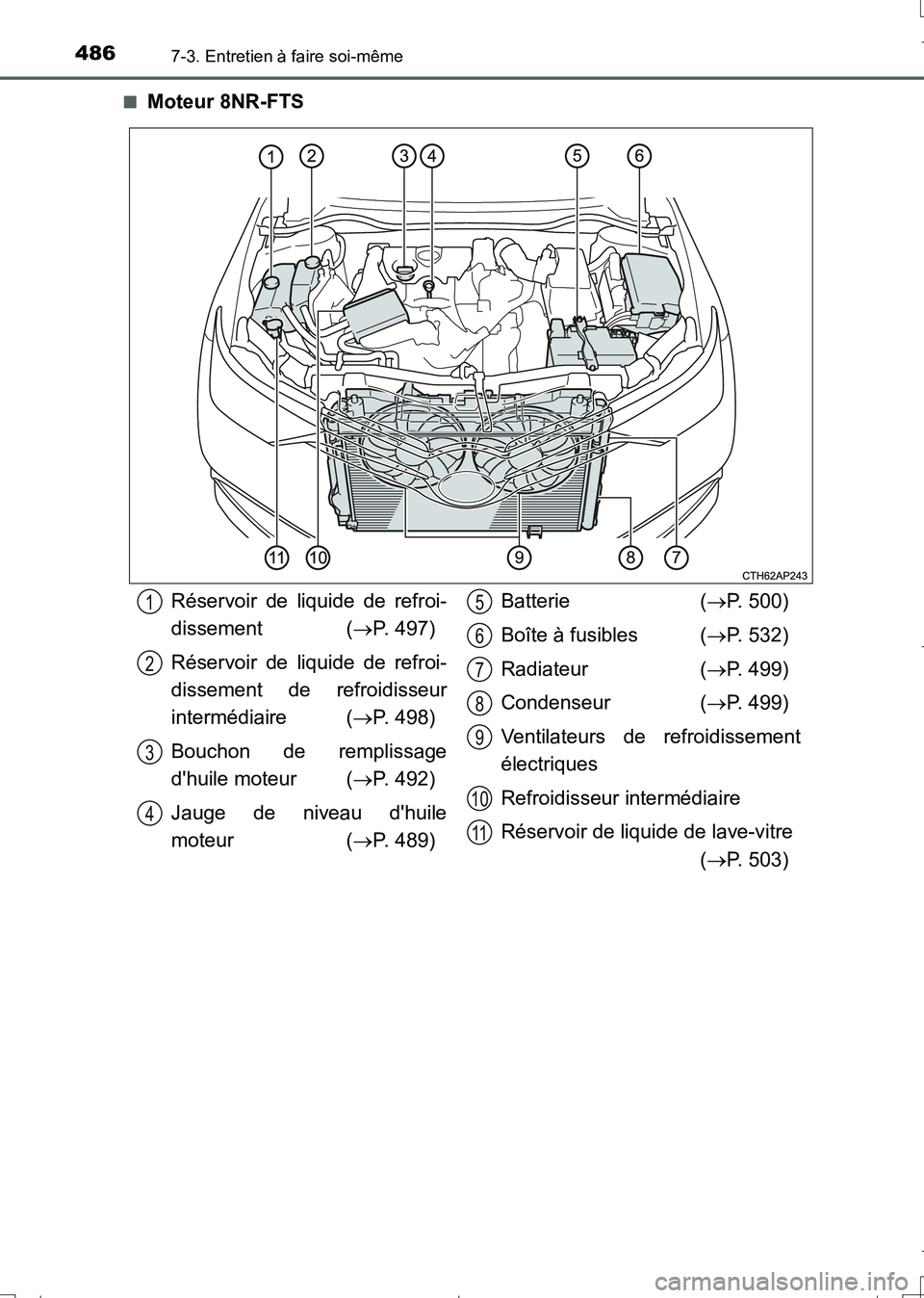

Moteur 8NR-FTS
Réservoir de liquide de refroi-
dissement (P. 497)
Réservoir de liquide de refroi-
dissement de refroidisseur
intermédiaire (P. 498)
Bouchon de remplissage
d'huile moteur (P. 492)
Jauge de niveau d'huile
moteur (P. 489)Batterie (P. 500)
Boîte à fusibles (P. 532)
Radiateur (P. 499)
Condenseur (P. 499)
Ventilateurs de refroidissement
électriques
Refroidisseur intermédiaire
Réservoir de liquide de lave-vitre
(P. 503)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_French_OM12L14K.book 486 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4877-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12L14K)■

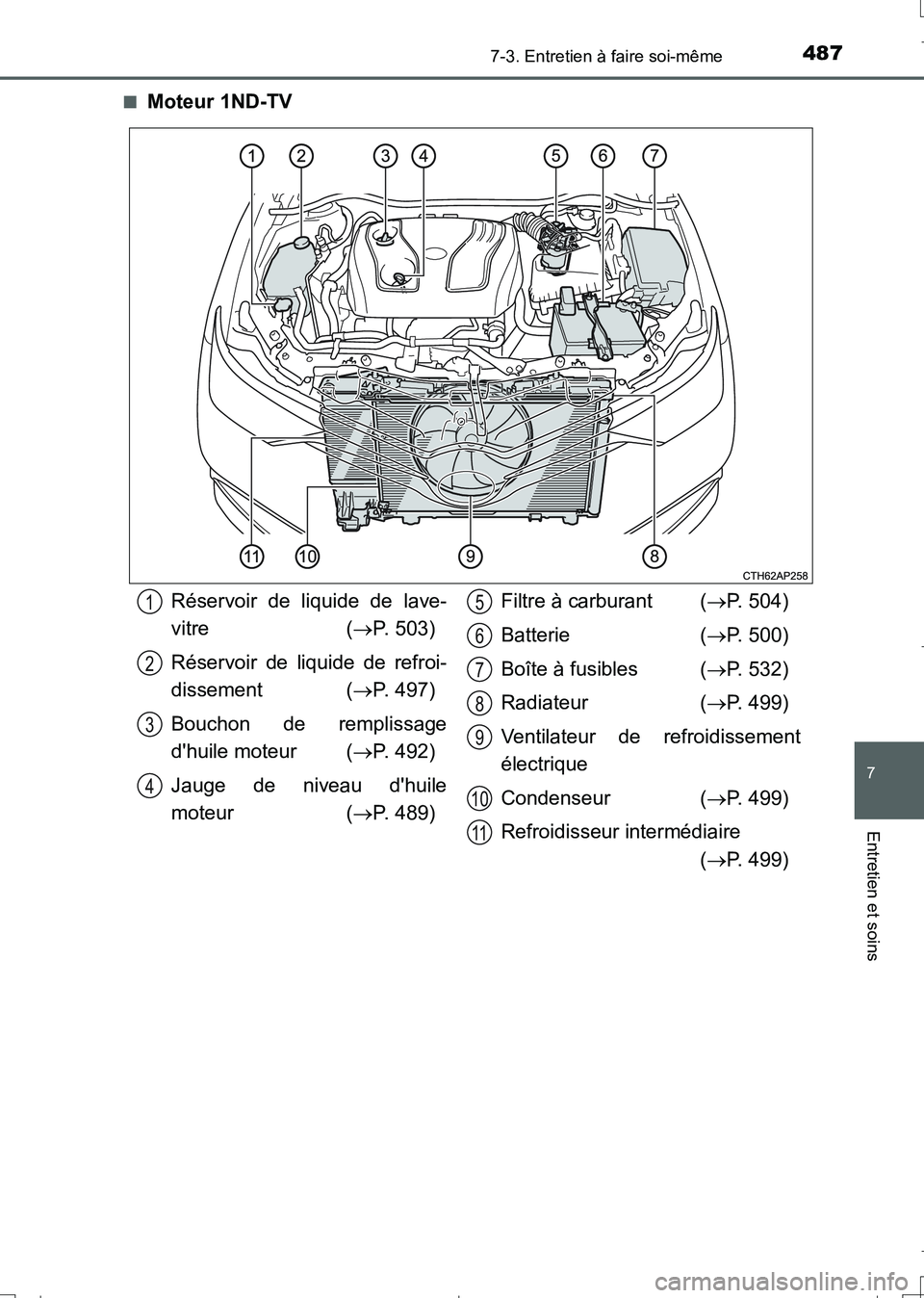

Moteur 1ND-TV
Réservoir de liquide de lave-
vitre (P. 503)
Réservoir de liquide de refroi-
dissement (P. 497)
Bouchon de remplissage
d'huile moteur (P. 492)
Jauge de niveau d'huile
moteur (P. 489)Filtre à carburant (P. 504)
Batterie (P. 500)
Boîte à fusibles (P. 532)
Radiateur (P. 499)
Ventilateur de refroidissement
électrique
Condenseur (P. 499)
Refroidisseur intermédiaire
(P. 499)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_French_OM12L14K.book 487 ページ ２０１６年６月２８日　火曜日　午後７時３７分

4887-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12L14K)■

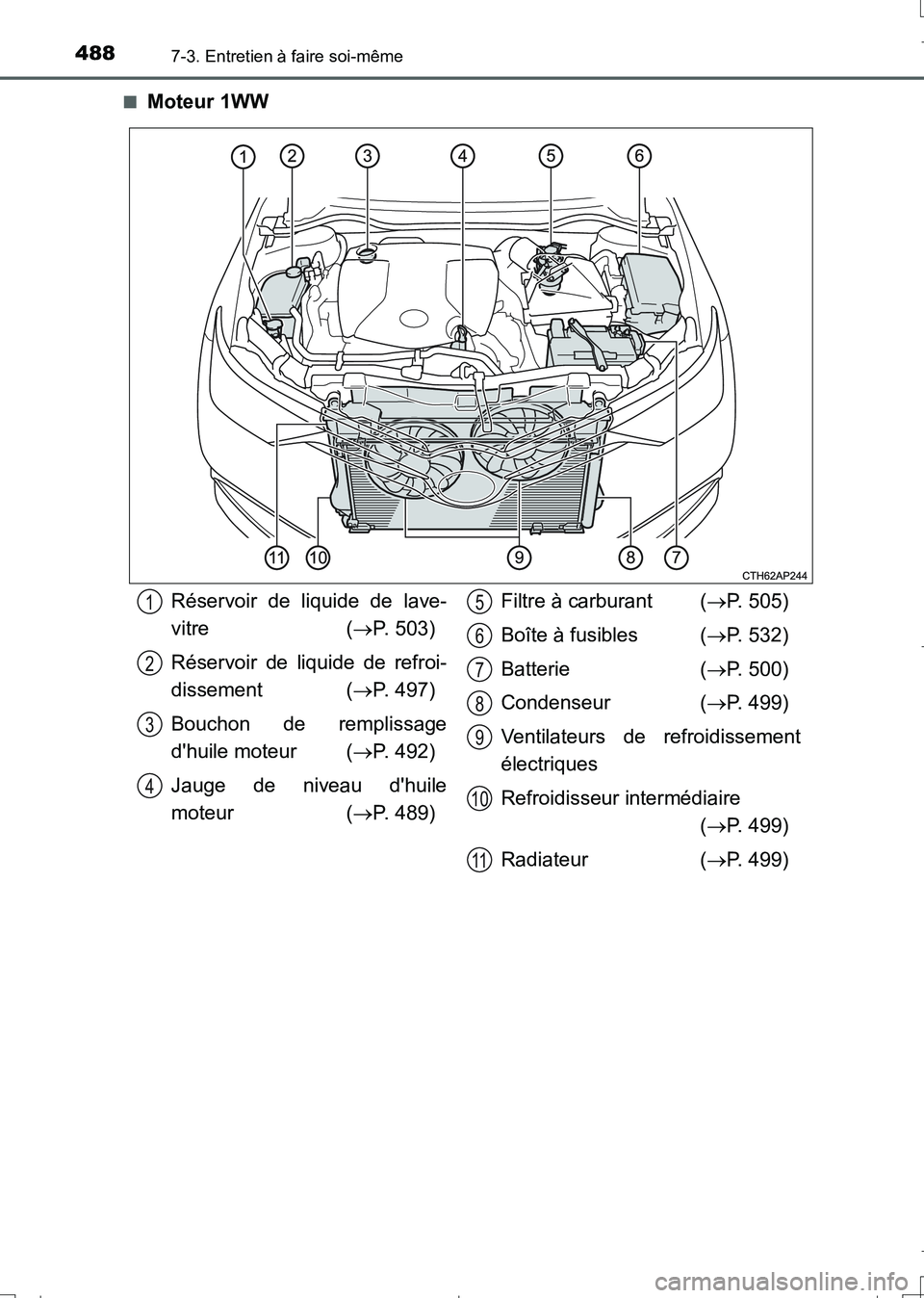

Moteur 1WW
Réservoir de liquide de lave-
vitre (P. 503)
Réservoir de liquide de refroi-
dissement (P. 497)
Bouchon de remplissage
d'huile moteur (P. 492)
Jauge de niveau d'huile
moteur (P. 489)Filtre à carburant (P. 505)
Boîte à fusibles (P. 532)
Batterie (P. 500)
Condenseur (P. 499)
Ventilateurs de refroidissement
électriques
Refroidisseur intermédiaire
(P. 499)
Radiateur (P. 499)1
2
3
4
5
6
7
8
9
10
11
