2017 TOYOTA AURIS TOURING SPORTS Manuel du propriétaire (in French)

649
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)

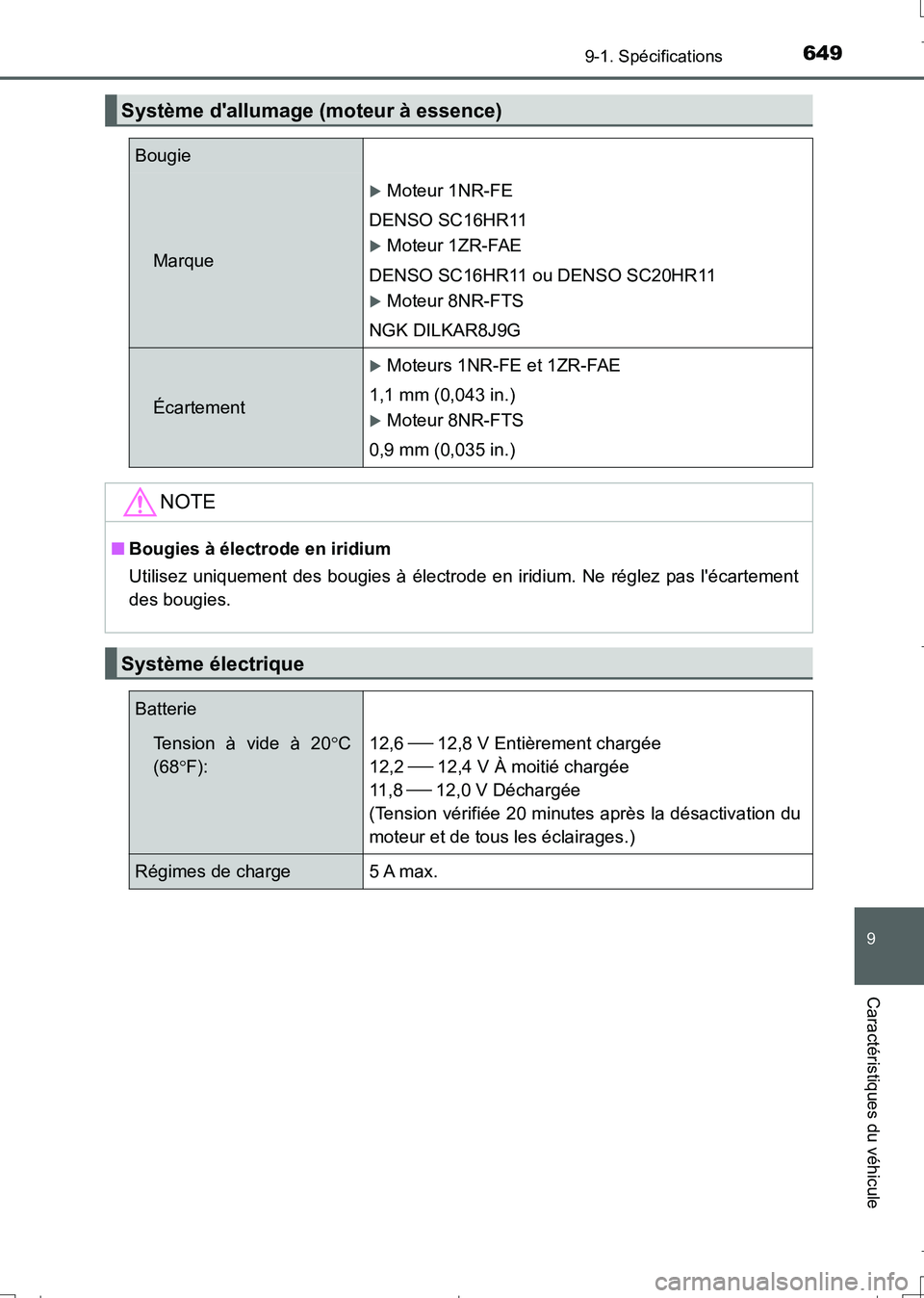

Système d'allumage (moteur à essence)
Bougie
Marque
Moteur 1NR-FE
DENSO SC16HR11
Moteur 1ZR-FAE
DENSO SC16HR11 ou DENSO SC20HR11
Moteur 8NR-FTS
NGK DILKAR8J9G
Écartement
Moteurs 1NR-FE et 1ZR-FAE
1,1 mm (0,043 in.)
Moteur 8NR-FTS
0,9 mm (0,035 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas l'écartement
des bougies.
Système électrique
Batterie
Tension à vide à 20C
(68F):12,6  12,8 V Entièrement chargée
12,2
 12,4 V À moitié chargée
11 , 8
 12,0 V Déchargée
(Tension vérifiée 20 minutes après la désactivation du
moteur et de tous les éclairages.)
Régimes de charge5 A max.
AURIS Touring Sports_OM_French_OM12L14K.book 649 ページ ２０１６年６月２８日　火曜日　午後７時３７分

6509-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)
*: La contenance en liquide est une quantité de référence.
Si le remplacement est nécessaire, consultez un concessionnaire ou un réparateur
agréé Toyota, ou tout autre professionnel qualifié et convenablement équipé.

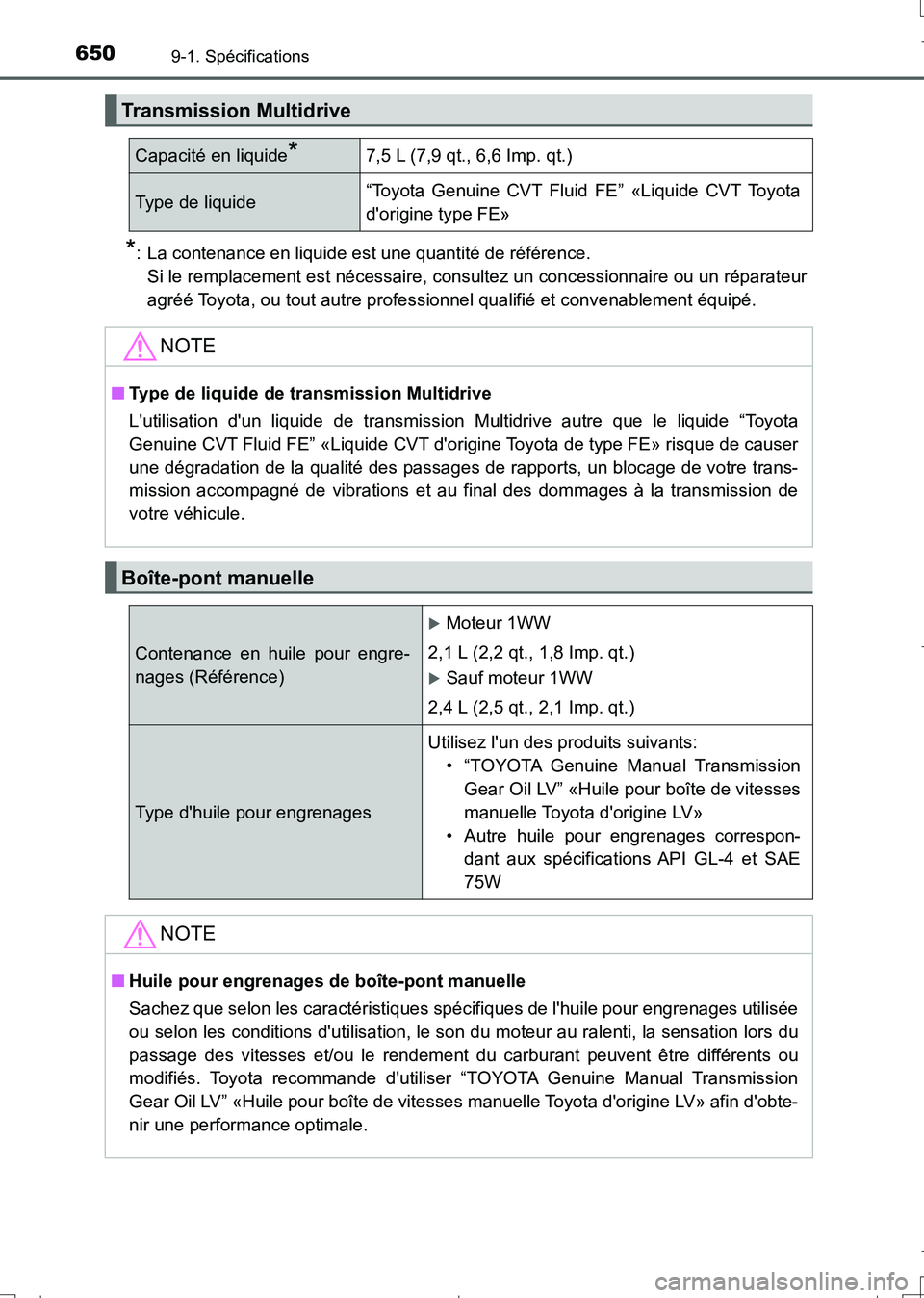

Transmission Multidrive
Capacité en liquide*7,5 L (7,9 qt., 6,6 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fluid FE” «Liquide CVT Toyota
d'origine type FE»
NOTE
■Type de liquide de transmission Multidrive
L'utilisation d'un liquide de transmission Multidrive autre que le liquide “Toyota
Genuine CVT Fluid FE” «Liquide CVT d'origine Toyota de type FE» risque de causer
une dégradation de la qualité des passages de rapports, un blocage de votre trans-
mission accompagné de vibrations et au final des dommages à la transmission de
votre véhicule.
Boîte-pont manuelle
Contenance en huile pour engre-
nages (Référence)
Moteur 1WW
2,1 L (2,2 qt., 1,8 Imp. qt.)
Sauf moteur 1WW
2,4 L (2,5 qt., 2,1 Imp. qt.)
Type d'huile pour engrenagesUtilisez l'un des produits suivants:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Huile pour boîte de vitesses
manuelle Toyota d'origine LV»
• Autre huile pour engrenages correspon-
dant aux spécifications API GL-4 et SAE
75W
NOTE
■Huile pour engrenages de boîte-pont manuelle
Sachez que selon les caractéristiques spécifiques de l'huile pour engrenages utilisée
ou selon les conditions d'utilisation, le son du moteur au ralenti, la sensation lors du
passage des vitesses et/ou le rendement du carburant peuvent être différents ou
modifiés. Toyota recommande d'utiliser “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Huile pour boîte de vitesses manuelle Toyota d'origine LV» afin d'obte-
nir une performance optimale.
AURIS Touring Sports_OM_French_OM12L14K.book 650 ページ ２０１６年６月２８日　火曜日　午後７時３７分

651
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force de 294 N (30
kgf, 66 lbf), lorsque le moteur fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une force de 200
N (20,4 kgf, 45,0 lbf)

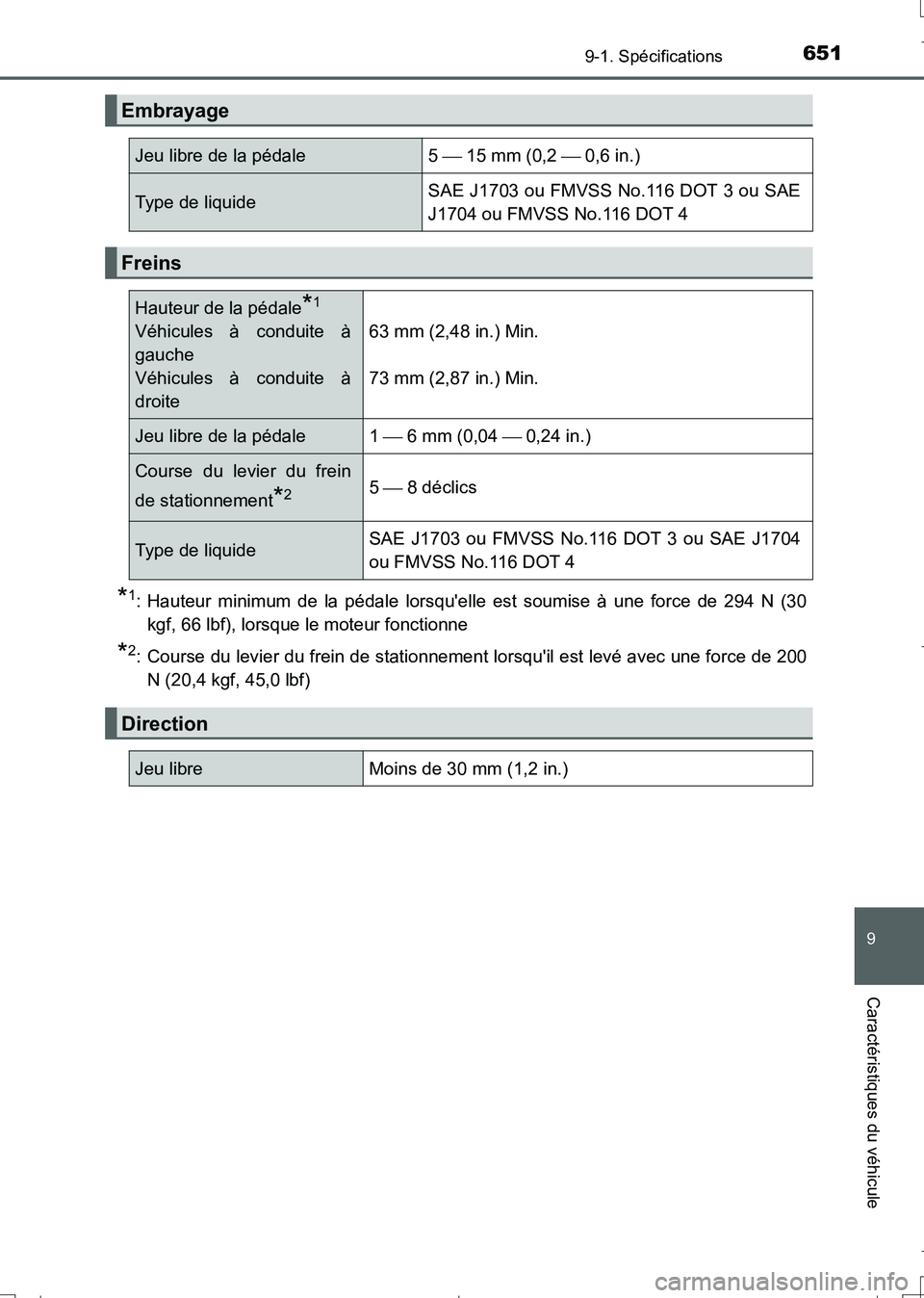

Embrayage
Jeu libre de la pédale 5  15 mm (0,2  0,6 in.)
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3 ou SAE
J1704 ou FMVSS No.116 DOT 4
Freins
Hauteur de la pédale*1
Véhicules à conduite à
gauche
Véhicules à conduite à
droite63 mm (2,48 in.) Min.
73 mm (2,87 in.) Min.
Jeu libre de la pédale 1  6 mm (0,04  0,24 in.)
Course du levier du frein
de stationnement
*25  8 déclics
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3 ou SAE J1704
ou FMVSS No.116 DOT 4
Direction
Jeu libreMoins de 30 mm (1,2 in.)
AURIS Touring Sports_OM_French_OM12L14K.book 651 ページ ２０１６年６月２８日　火曜日　午後７時３７分

6529-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)

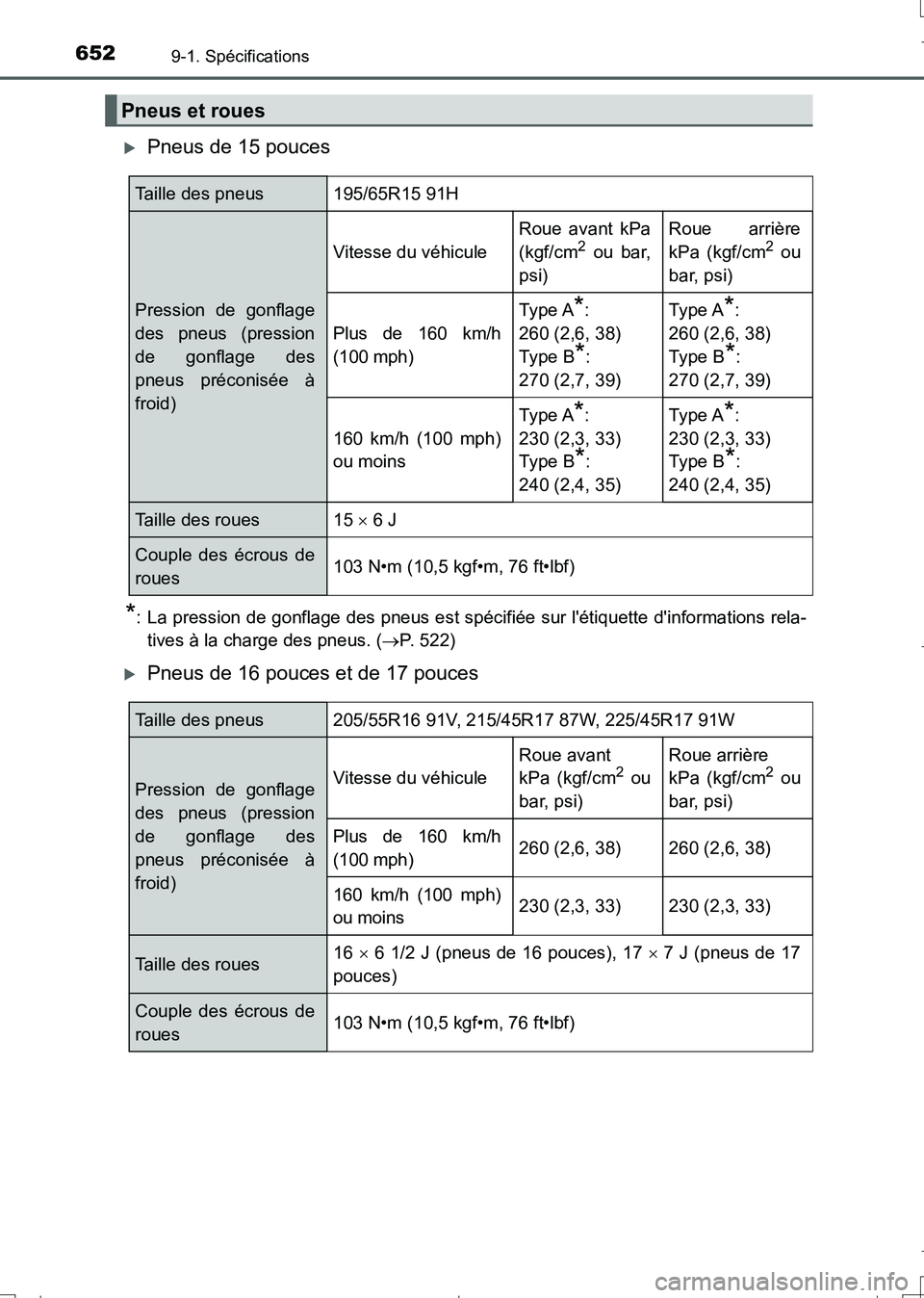

Pneus de 15 pouces
*: La pression de gonflage des pneus est spécifiée sur l'étiquette d'informations rela-
tives à la charge des pneus. (P. 522)
Pneus de 16 pouces et de 17 pouces
Pneus et roues
Taille des pneus195/65R15 91H
Pression de gonflage
des pneus (pression
de gonflage des
pneus préconisée à
froid)
Vitesse du véhicule
Roue avant kPa
(kgf/cm2 ou bar,
psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
Plus de 160 km/h
(100 mph)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
160 km/h (100 mph)
ou moins
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Taille des roues15  6 J
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Taille des pneus205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Pression de gonflage
des pneus (pression
de gonflage des
pneus préconisée à
froid)Vitesse du véhicule
Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
Plus de 160 km/h
(100 mph)260 (2,6, 38)260 (2,6, 38)
160 km/h (100 mph)
ou moins230 (2,3, 33)230 (2,3, 33)
Taille des roues16  6 1/2 J (pneus de 16 pouces), 17  7 J (pneus de 17
pouces)
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
AURIS Touring Sports_OM_French_OM12L14K.book 652 ページ ２０１６年６月２８日　火曜日　午後７時３７分

653
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)

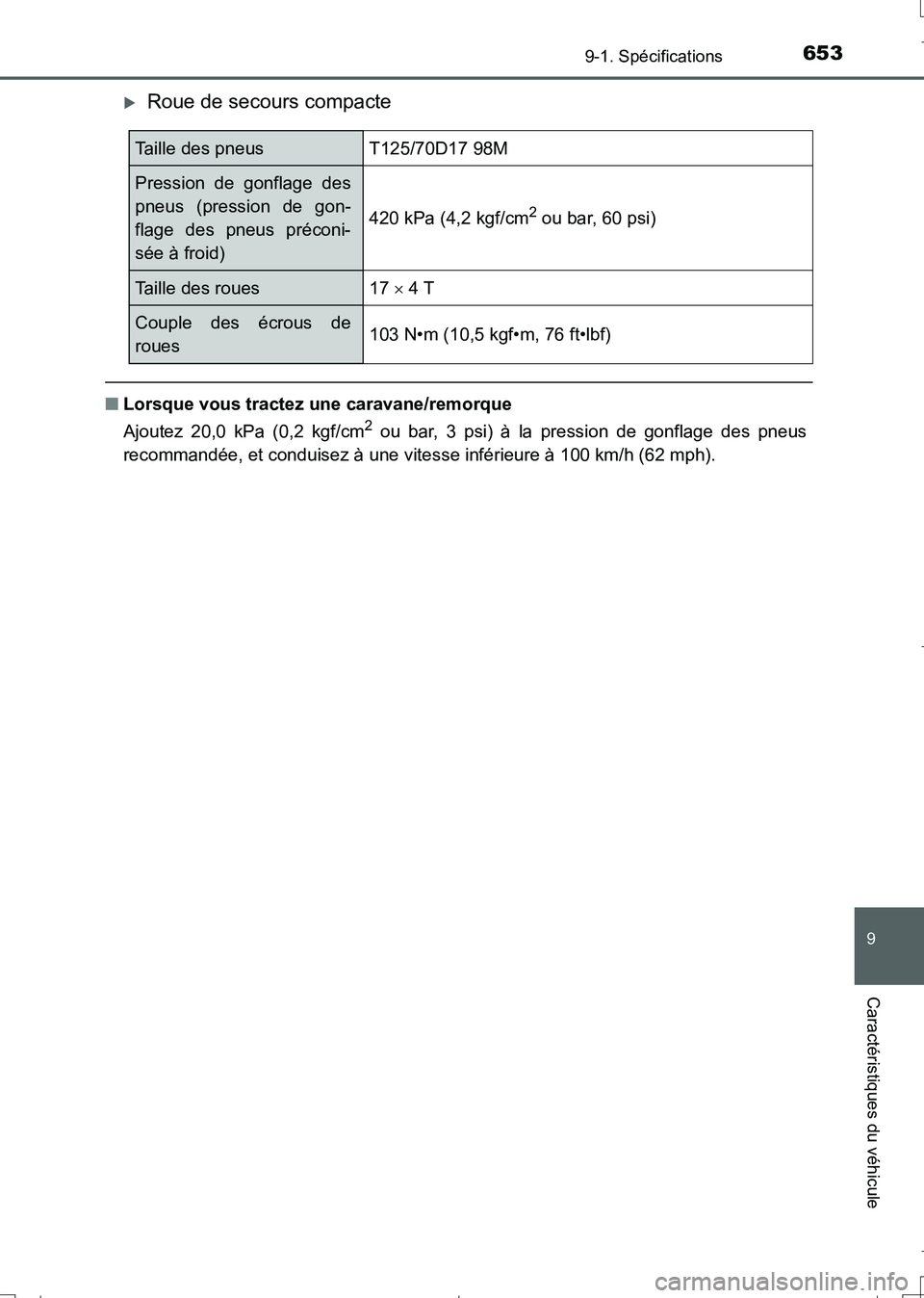

Roue de secours compacte
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage des pneus
recommandée, et conduisez à une vitesse inférieure à 100 km/h (62 mph).
Taille des pneusT125/70D17 98M
Pression de gonflage des
pneus (pression de gon-
flage des pneus préconi-
sée à froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Taille des roues17  4 T
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
AURIS Touring Sports_OM_French_OM12L14K.book 653 ページ ２０１６年６月２８日　火曜日　午後７時３７分

6549-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)

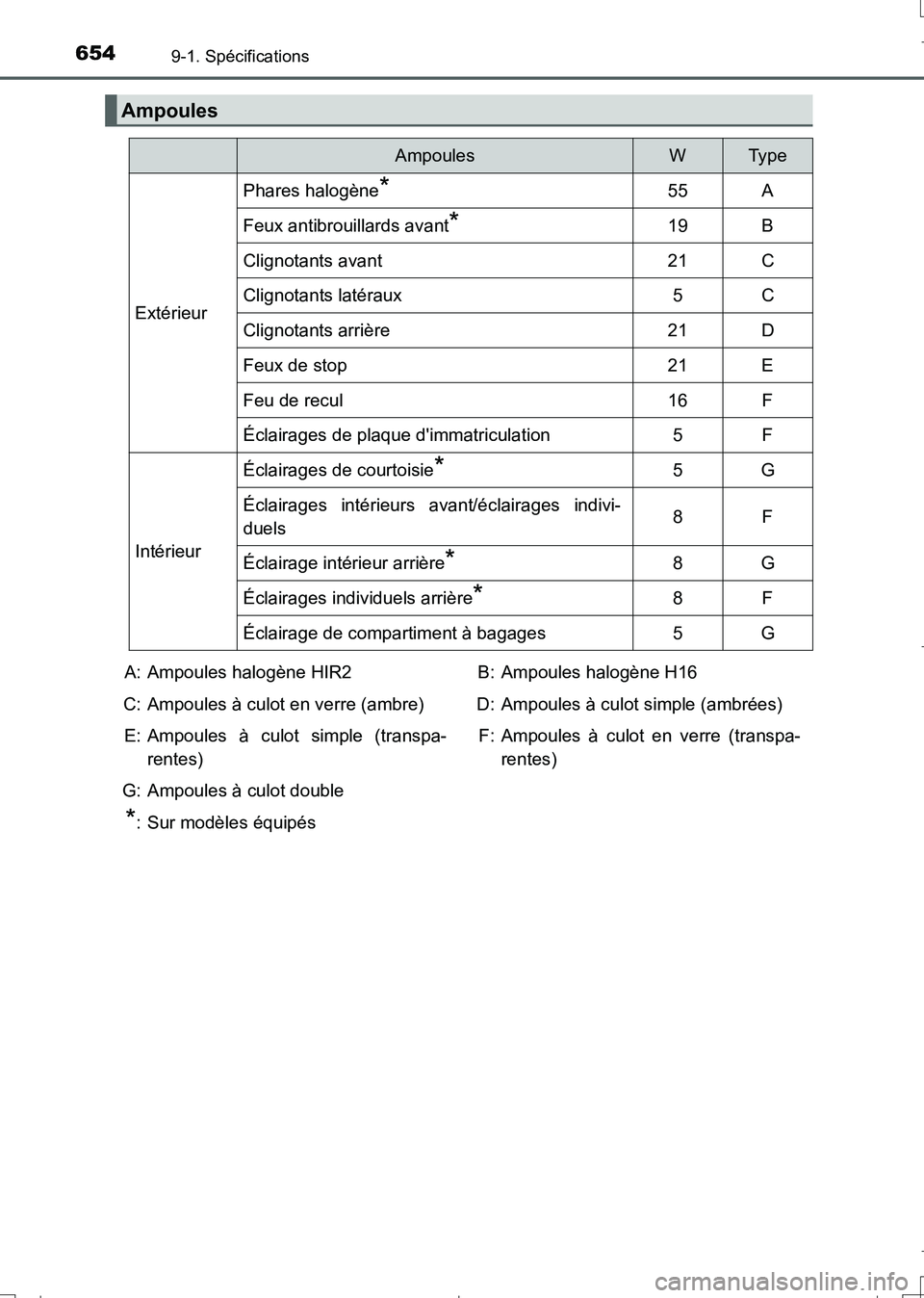

Ampoules
AmpoulesWTy p e
Extérieur
Phares halogène*55A
Feux antibrouillards avant*19B
Clignotants avant21C
Clignotants latéraux5C
Clignotants arrière21D
Feux de stop21E
Feu de recul16F
Éclairages de plaque d'immatriculation5F
Intérieur
Éclairages de courtoisie*5G
Éclairages intérieurs avant/éclairages indivi-
duels8F
Éclairage intérieur arrière*8G
Éclairages individuels arrière*8F
Éclairage de compartiment à bagages5G
A: Ampoules halogène HIR2
C: Ampoules à culot en verre (ambre)
E: Ampoules à culot simple (transpa-
rentes)
G: Ampoules à culot double
*: Sur modèles équipésB: Ampoules halogène H16
D: Ampoules à culot simple (ambrées)
F: Ampoules à culot en verre (transpa-
rentes)
AURIS Touring Sports_OM_French_OM12L14K.book 654 ページ ２０１６年６月２８日　火曜日　午後７時３７分

655
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)

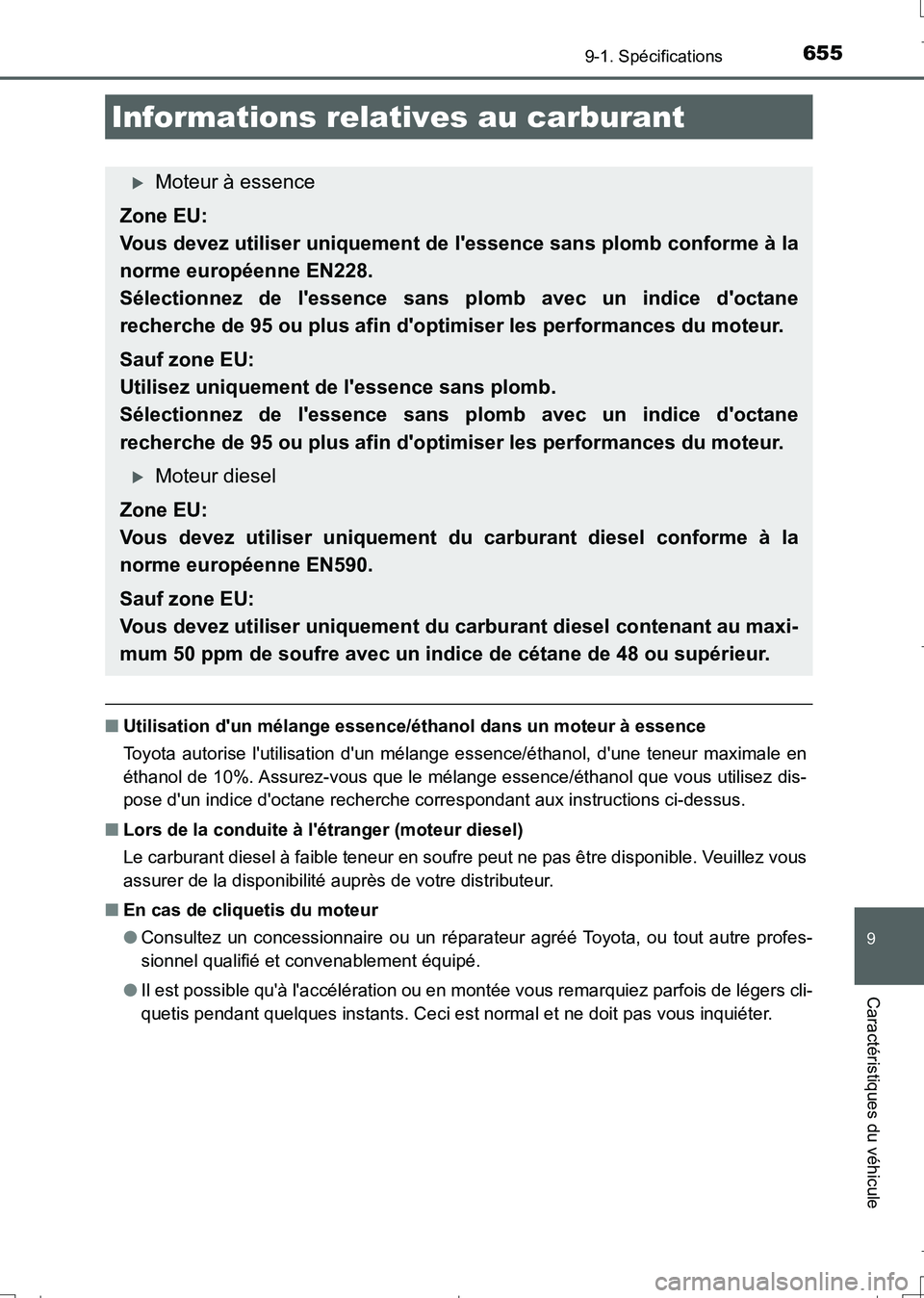

■Utilisation d'un mélange essence/éthanol dans un moteur à essence
Toyota autorise l'utilisation d'un mélange essence/éthanol, d'une teneur maximale en
éthanol de 10%. Assurez-vous que le mélange essence/éthanol que vous utilisez dis-
pose d'un indice d'octane recherche correspondant aux instructions ci-dessus.
■Lors de la conduite à l'étranger (moteur diesel)
Le carburant diesel à faible teneur en soufre peut ne pas être disponible. Veuillez vous
assurer de la disponibilité auprès de votre distributeur.
■En cas de cliquetis du moteur
●Consultez un concessionnaire ou un réparateur agréé Toyota, ou tout autre profes-
sionnel qualifié et convenablement équipé.
●Il est possible qu'à l'accélération ou en montée vous remarquiez parfois de légers cli-
quetis pendant quelques instants. Ceci est normal et ne doit pas vous inquiéter.
Informations relatives au carburant
Moteur à essence
Zone EU:
Vous devez utiliser uniquement de l'essence sans plomb conforme à la
norme européenne EN228.
Sélectionnez de l'essence sans plomb avec un indice d'octane
recherche de 95 ou plus afin d'optimiser les performances du moteur.
Sauf zone EU:
Utilisez uniquement de l'essence sans plomb.
Sélectionnez de l'essence sans plomb avec un indice d'octane
recherche de 95 ou plus afin d'optimiser les performances du moteur.
Moteur diesel
Zone EU:
Vous devez utiliser uniquement du carburant diesel conforme à la
norme européenne EN590.
Sauf zone EU:
Vous devez utiliser uniquement du carburant diesel contenant au maxi-
mum 50 ppm de soufre avec un indice de cétane de 48 ou supérieur.
AURIS Touring Sports_OM_French_OM12L14K.book 655 ページ ２０１６年６月２８日　火曜日　午後７時３７分

6569-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)

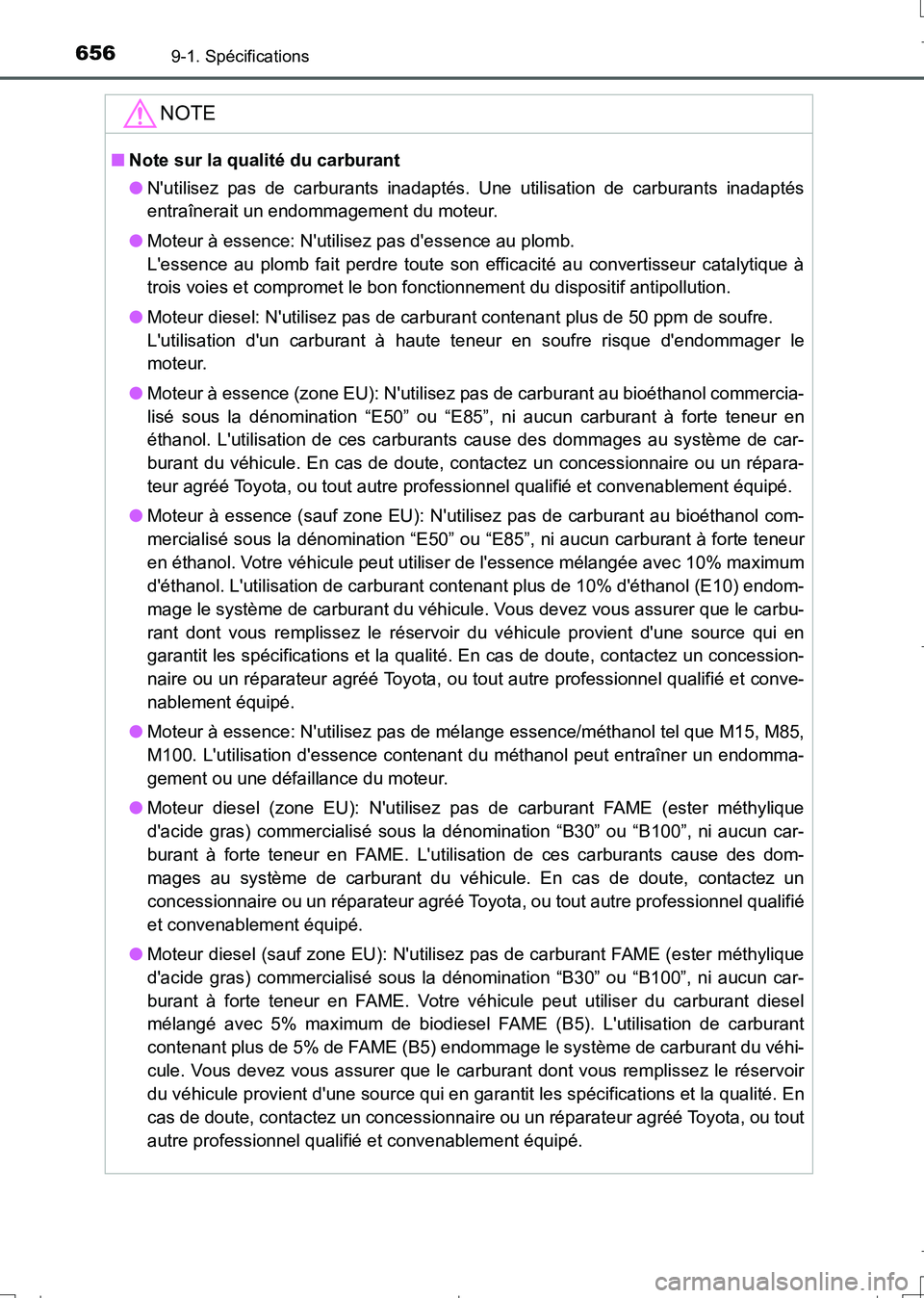

NOTE
■Note sur la qualité du carburant
●N'utilisez pas de carburants inadaptés. Une utilisation de carburants inadaptés
entraînerait un endommagement du moteur.
●Moteur à essence: N'utilisez pas d'essence au plomb.
L'essence au plomb fait perdre toute son efficacité au convertisseur catalytique à
trois voies et compromet le bon fonctionnement du dispositif antipollution.
●Moteur diesel: N'utilisez pas de carburant contenant plus de 50 ppm de soufre.
L'utilisation d'un carburant à haute teneur en soufre risque d'endommager le
moteur.
●Moteur à essence (zone EU): N'utilisez pas de carburant au bioéthanol commercia-
lisé sous la dénomination “E50” ou “E85”, ni aucun carburant à forte teneur en
éthanol. L'utilisation de ces carburants cause des dommages au système de car-
burant du véhicule. En cas de doute, contactez un concessionnaire ou un répara-
teur agréé Toyota, ou tout autre professionnel qualifié et convenablement équipé.
●Moteur à essence (sauf zone EU): N'utilisez pas de carburant au bioéthanol com-
mercialisé sous la dénomination “E50” ou “E85”, ni aucun carburant à forte teneur
en éthanol. Votre véhicule peut utiliser de l'essence mélangée avec 10% maximum
d'éthanol. L'utilisation de carburant contenant plus de 10% d'éthanol (E10) endom-
mage le système de carburant du véhicule. Vous devez vous assurer que le carbu-
rant dont vous remplissez le réservoir du véhicule provient d'une source qui en
garantit les spécifications et la qualité. En cas de doute, contactez un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et conve-
nablement équipé.
●Moteur à essence: N'utilisez pas de mélange essence/méthanol tel que M15, M85,
M100. L'utilisation d'essence contenant du méthanol peut entraîner un endomma-
gement ou une défaillance du moteur.
●Moteur diesel (zone EU): N'utilisez pas de carburant FAME (ester méthylique
d'acide gras) commercialisé sous la dénomination “B30” ou “B100”, ni aucun car-
burant à forte teneur en FAME. L'utilisation de ces carburants cause des dom-
mages au système de carburant du véhicule. En cas de doute, contactez un
concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié
et convenablement équipé.
●Moteur diesel (sauf zone EU): N'utilisez pas de carburant FAME (ester méthylique
d'acide gras) commercialisé sous la dénomination “B30” ou “B100”, ni aucun car-
burant à forte teneur en FAME. Votre véhicule peut utiliser du carburant diesel
mélangé avec 5% maximum de biodiesel FAME (B5). L'utilisation de carburant
contenant plus de 5% de FAME (B5) endommage le système de carburant du véhi-
cule. Vous devez vous assurer que le carburant dont vous remplissez le réservoir
du véhicule provient d'une source qui en garantit les spécifications et la qualité. En
cas de doute, contactez un concessionnaire ou un réparateur agréé Toyota, ou tout
autre professionnel qualifié et convenablement équipé.
AURIS Touring Sports_OM_French_OM12L14K.book 656 ページ ２０１６年６月２８日　火曜日　午後７時３７分
