2017 TOYOTA AURIS Manuale duso (in Italian)

972. Quadro strumenti
2
Strumentazione
UK_AURIS_HB_EL (OM12L01L)
Strumento a 3 cerchi
Strumento a 2 cerchi
Indicatori e strumenti
UK AURIS_HB_OM_Italian_OM12L01L.book 97 ページ ２０１６年６月２８日　火曜日　午後５時１１分

982. Quadro strumenti
UK_AURIS_HB_EL (OM12L01L)
Contagiri
Visualizza il regime del motore in giri al minuto.
Tachimetro
Visualizza la velocità del veicolo.
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C.
Strumento a 2 cerchi: L'indicatore bassa temperatura esterna si accende quando la
temperatura esterna è di 3°C o inferiore.
Indicatore di posizione cambio e posizione innesto (se presente)
P. 2 2 3
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Strumento a 3 cerchi (veicoli con Multidrive): Quando viene visualizzato il risparmio
medio di carburante, l'indicatore zona Eco Driving (P. 104) viene visualizzato
invece dell'indicatore della temperatura del refrigerante motore.
Display multifunzione
P. 100, 106
Interruttore di cambio visualizzazione
Cambia l'elemento visualizzato sul display multifunzione.
L'interruttore “DISP” sul volante può anche essere utilizzato per cambiare l'ele-
mento visualizzato sul display multifunzione.
1
2
3
4
5
6
7
8
UK AURIS_HB_OM_Italian_OM12L01L.book 98 ページ ２０１６年６月２８日　火曜日　午後５時１１分

992. Quadro strumenti
2
Strumentazione
UK_AURIS_HB_EL (OM12L01L)
■Gli strumenti e il display si illuminano quando
Veicoli senza sistema di apertura/avviamento intelligente
L'interruttore motore si trova in posizione “ON”.
Veicoli con sistema di apertura/avviamento intelligente
L'interruttore motore è in modalità IGNITION ON.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare.
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 15 km/h)
• Quando la temperatura esterna varia improvvisamente (all'ingresso o all'uscita da
un garage, una galleria, ecc.)
●Se “” è visualizzato in modo continuo, potrebbe essersi verificato un malfunziona-
mento del sistema. Portare il veicolo presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
■Per prevenire danni al motore e ai suoi componenti
●Non lasciare che la lancetta del contagiri entri nella zona rossa, che indica il mas-
simo regime del motore.
●Nelle seguenti situazioni, il motore potrebbe surriscaldarsi. In questo caso, arre-
stare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che
si è raffreddato completamente. (P. 608)
• Strumento a 3 cerchi: La spia di avvertimento alta temperatura del refrigerante
motore si accende
• Strumento a 2 cerchi: L'indicatore della temperatura refrigerante motore entra
nella zona rossa
UK AURIS_HB_OM_Italian_OM12L01L.book 99 ページ ２０１６年６月２８日　火曜日　午後５時１１分

1002. Quadro strumenti
UK_AURIS_HB_EL (OM12L01L)
Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna.
●Indicatore della temperatura refri-
gerante motore (P. 97)
●Temperatura esterna (P. 97)
●Indicatore di posizione cambio e
posizione innesto (se presente)
(P. 223)
●Informazioni di viaggio/Informa-
zioni di guida/Controllo illumina-
zione strumenti (P. 101)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale
• Contachilometri parziale
• Tempo di funzionamento sistema Stop & Start (se presente)
• Tempo di funzionamento totale sistema Stop & Start (se presente)
• Consumo medio di carburante
• Autonomia
• Controllo illuminazione strumenti
●Personalizzazione del display (P. 103)
• Spia Eco Driving (se presente)
• Tempo di funzionamento sistema Stop & Start (se presente)
Display multifunzione (strumento a 3 cerchi)
Contenuto del display
UK AURIS_HB_OM_Italian_OM12L01L.book 100 ページ ２０１６年６月２８日　火曜日　午後５時１１分

1012. Quadro strumenti
2
Strumentazione
UK_AURIS_HB_EL (OM12L01L)
◆Cambio visualizzazione
Per cambiare l'elemento visualiz-
zato, premere l'interruttore di cam-
bio visualizzazione o l'interruttore
“DISP”.
Ogni volta che si preme l'interrut-
tore, l'elemento visualizzato cambia.
◆Elementi visualizzati
■Contachilometri totale
“ ” viene visualizzato.
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale A/contachilometri parziale B
“ ”/“ ” viene visualizzato.
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello stru-
mento. I contachilometri parziali A e B possono essere utilizzati per memo-
rizzare e visualizzare differenti distanze indipendentemente.
Per resettare, visualizzare il contachilometri parziale desiderato e tenere pre-
muto l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
■
Tempo di funzionamento sistema Stop & Start (se presente)
“ ” viene visualizzato.
Visualizza il tempo per il quale il motore è stato spento a causa del funzio-
namento del sistema Stop & Start durante il viaggio attuale (dal momento
in cui è stato avviato il motore finché non viene spento).
■Tempo di funzionamento totale sistema Stop & Start (se presente)
“ ” viene visualizzato.
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema Stop & Start dall'ultimo reset dello strumento.
Per resettare, visualizzare il tempo totale di funzionamento sistema Stop & Start
e tenere premuto l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
Informazioni di viaggio/Informazioni di guida/Controllo illuminazione
strumenti
UK AURIS_HB_OM_Italian_OM12L01L.book 101 ページ ２０１６年６月２８日　火曜日　午後５時１１分

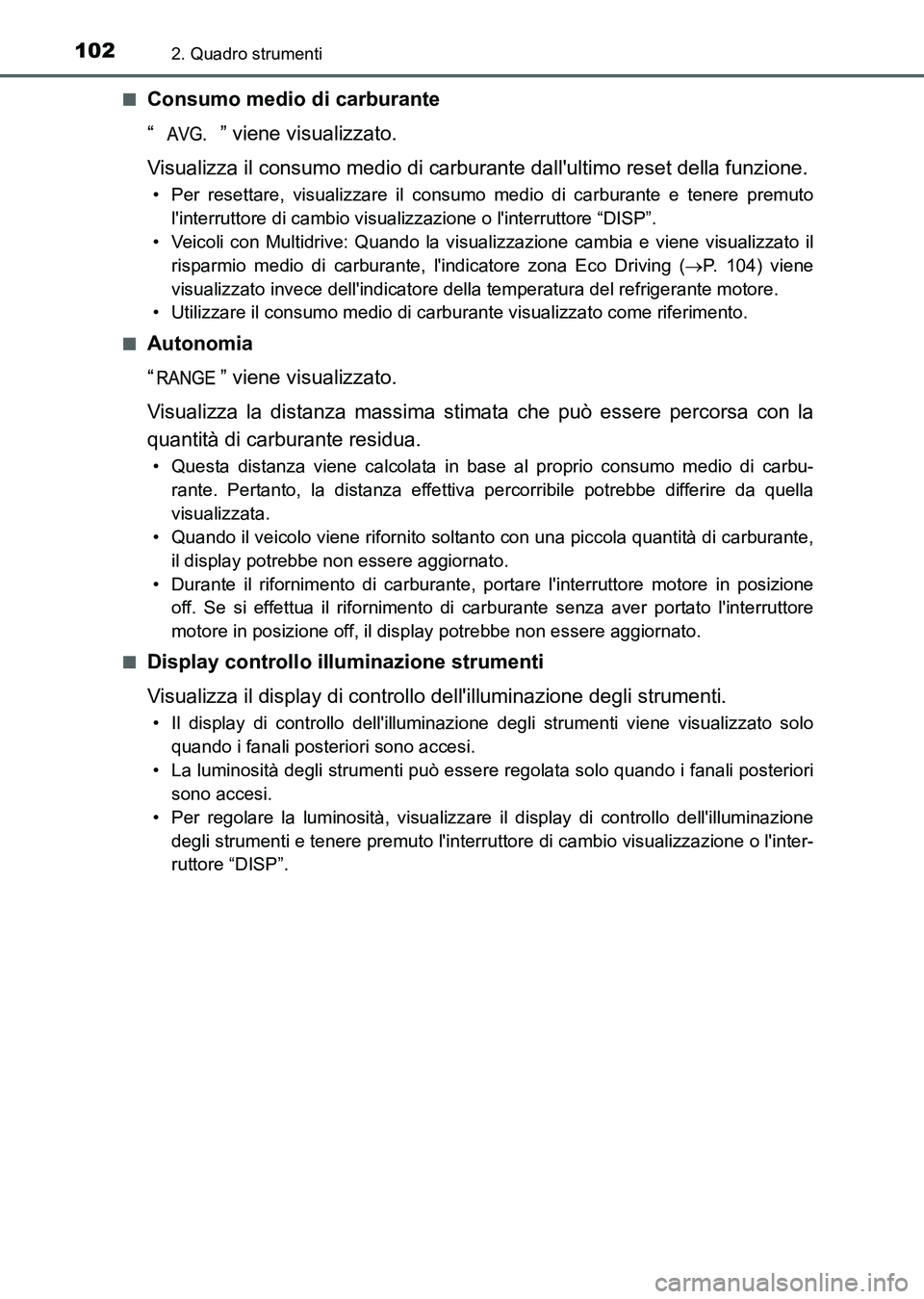

1022. Quadro strumenti
UK_AURIS_HB_EL (OM12L01L)■
Consumo medio di carburante
“ ” viene visualizzato.
Visualizza il consumo medio di carburante dall'ultimo reset della funzione.
• Per resettare, visualizzare il consumo medio di carburante e tenere premuto
l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
• Veicoli con Multidrive: Quando la visualizzazione cambia e viene visualizzato il
risparmio medio di carburante, l'indicatore zona Eco Driving (P. 104) viene
visualizzato invece dell'indicatore della temperatura del refrigerante motore.
• Utilizzare il consumo medio di carburante visualizzato come riferimento.
■
Autonomia
“ ” viene visualizzato.
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al proprio consumo medio di carbu-
rante. Pertanto, la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito soltanto con una piccola quantità di carburante,
il display potrebbe non essere aggiornato.
• Durante il rifornimento di carburante, portare l'interruttore motore in posizione
off. Se si effettua il rifornimento di carburante senza aver portato l'interruttore
motore in posizione off, il display potrebbe non essere aggiornato.
■
Display controllo illuminazione strumenti
Visualizza il display di controllo dell'illuminazione degli strumenti.
• Il display di controllo dell'illuminazione degli strumenti viene visualizzato solo
quando i fanali posteriori sono accesi.
• La luminosità degli strumenti può essere regolata solo quando i fanali posteriori
sono accesi.
• Per regolare la luminosità, visualizzare il display di controllo dell'illuminazione
degli strumenti e tenere premuto l'interruttore di cambio visualizzazione o l'inter-
ruttore “DISP”.
UK AURIS_HB_OM_Italian_OM12L01L.book 102 ページ ２０１６年６月２８日　火曜日　午後５時１１分

1032. Quadro strumenti
2
Strumentazione
UK_AURIS_HB_EL (OM12L01L)
È possibile personalizzare i seguenti elementi visualizzati:
◆Elementi personalizzabili
■Spia Eco Driving (se presente)
Può essere attivato o disattivato
■Visualizzazione a comparsa del tempo di funzionamento sistema
Stop & Start (se presente)
Il tempo di funzionamento sistema Stop & Start corrente può essere atti-
vato o disattivato.
◆Personalizzazione del display
Per passare alla schermata della modalità di personalizzazione, visua-
lizzare il contachilometri totale quindi premere e tenere premuto l'inter-
ruttore di cambio visualizzazione o l'interruttore “DISP” per almeno 5
secondi.
Per cambiare l'impostazione, premere l'interruttore di cambio visualizza-
zione o l'interruttore “DISP”.
Ogni volta che si preme l'interruttore, l'impostazione cambia.
Dopo la personalizzazione, premere l'interruttore di cambio visualizza-
zione o l'interruttore “DISP” per più di 2 secondi per tornare al contachilo-
metri totale.
Personalizzazione del display
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 103 ページ ２０１６年６月２８日　火曜日　午後５時１１分

1042. Quadro strumenti
UK_AURIS_HB_EL (OM12L01L)
■Indicatore Eco Driving (se presente)
L'indicatore Eco Driving non funziona nelle seguenti condizioni:
●La leva del cambio è in una posizione diversa da D.
●Un paddle del cambio al volante (se presente) viene azionato.
●La modalità Sport è selezionata.
●La velocità del veicolo è di circa 130 km/h o superiore.
■Visualizzazione a comparsa del tempo di funzionamento sistema Stop & Start (se
presente)
Quando attivato (P. 103), il tempo di funzionamento sistema Stop & Start corrente
verrà visualizzato sul display multifunzione.
■Luminosità degli strumenti
Quando i fanali posteriori sono accesi, la luminosità viene ridotta leggermente a meno
che gli strumenti non siano impostati sul livello di luminosità massimo.
■Quando si disconnettono e riconnettono i terminali della batteria
I dati delle seguenti informazioni saranno resettati:
●Consumo medio di carburante
●Autonomia
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.Spia Eco Driving
Durante l'accelerazione ecologica (Eco Dri-
ving), la spia Eco Driving si accende.
Quando l'accelerazione supera la zona Eco
Driving, o quando il veicolo è fermo, la spia
si spegne.
Visualizzazione indicatore zona Eco Driving
Suggerisce la zona Eco Driving con il rap-
porto Eco Driving attuale basato sull'accele-
razione.
Rapporto Eco Driving basato sull'accelerazione
Se l'accelerazione supera la zona Eco Driving, la parte destra della visualizza-
zione indicatore zona Eco Driving lampeggia e la spia Eco Driving si spegne.
Zona Eco Driving
1
2
3
4
