2017 TOYOTA AURIS Manuale duso (in Italian)

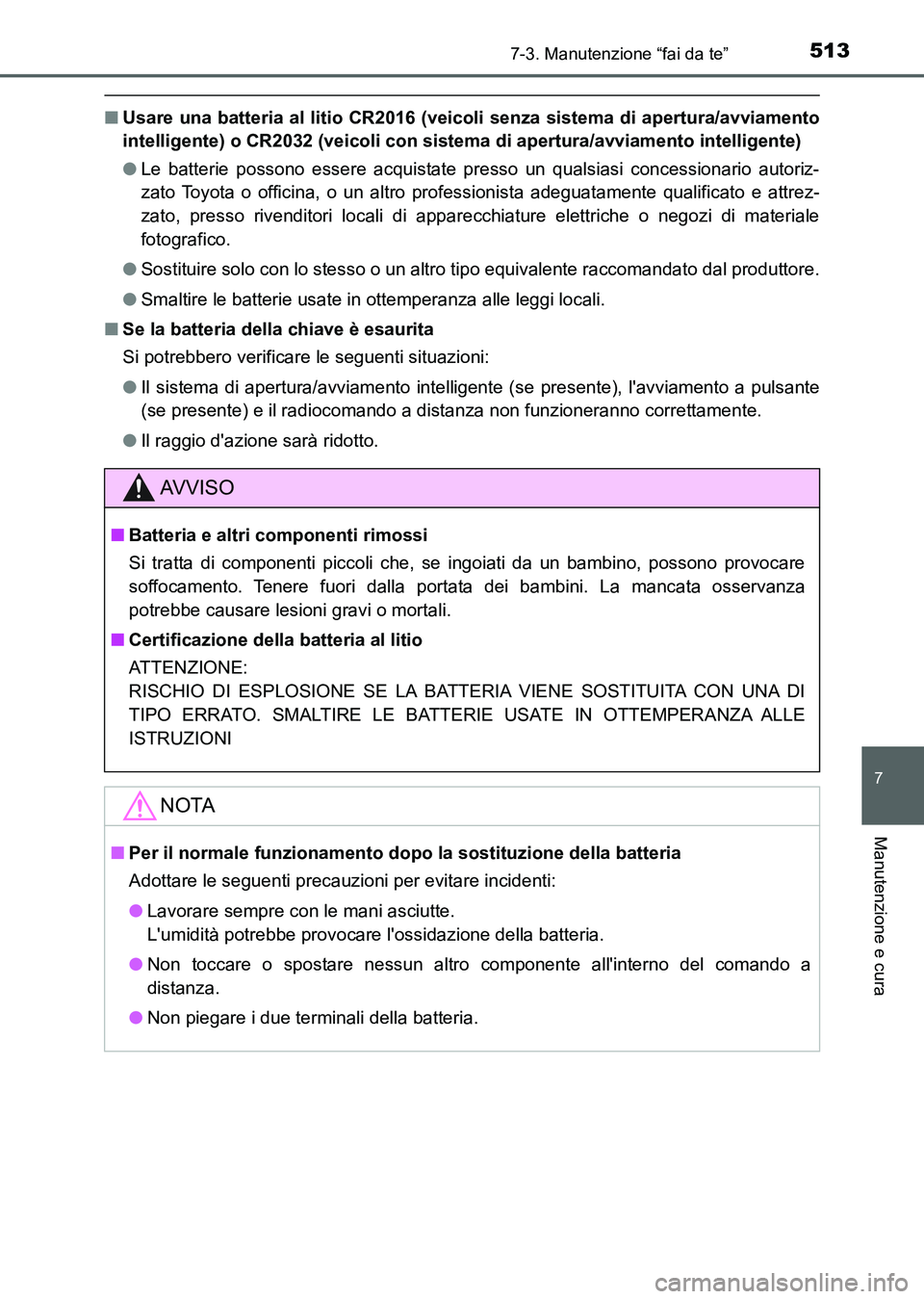

5137-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HB_EL (OM12L01L)
■Usare una batteria al litio CR2016 (veicoli senza sistema di apertura/avviamento
intelligente) o CR2032 (veicoli con sistema di apertura/avviamento intelligente)
●Le batterie possono essere acquistate presso un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato, presso rivenditori locali di apparecchiature elettriche o negozi di materiale
fotografico.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal produttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Se la batteria della chiave è esaurita
Si potrebbero verificare le seguenti situazioni:
●Il sistema di apertura/avviamento intelligente (se presente), l'avviamento a pulsante
(se presente) e il radiocomando a distanza non funzioneranno correttamente.
●Il raggio d'azione sarà ridotto.
AV V I S O
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati da un bambino, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata osservanza
potrebbe causare lesioni gravi o mortali.
■Certificazione della batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI
TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE
ISTRUZIONI
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Adottare le seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L'umidità potrebbe provocare l'ossidazione della batteria.
●Non toccare o spostare nessun altro componente all'interno del comando a
distanza.
●Non piegare i due terminali della batteria.
UK AURIS_HB_OM_Italian_OM12L01L.book 513 ページ ２０１６年６月２８日　火曜日　午後５時１１分

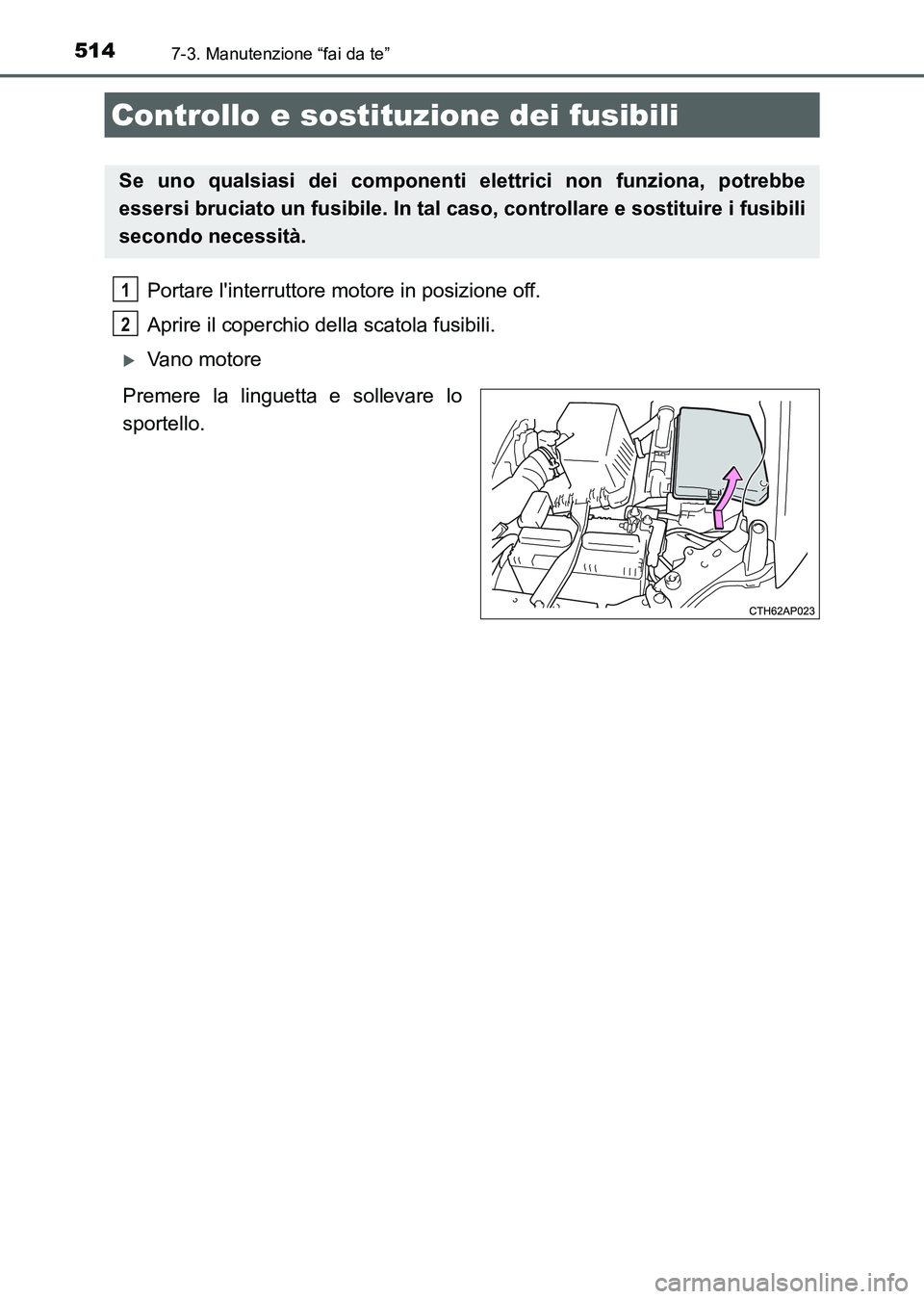

5147-3. Manutenzione “fai da te”
UK_AURIS_HB_EL (OM12L01L)
Portare l'interruttore motore in posizione off.
Aprire il coperchio della scatola fusibili.
Vano motore
Premere la linguetta e sollevare lo
sportello.
Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili
secondo necessità.
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 514 ページ ２０１６年６月２８日　火曜日　午後５時１１分

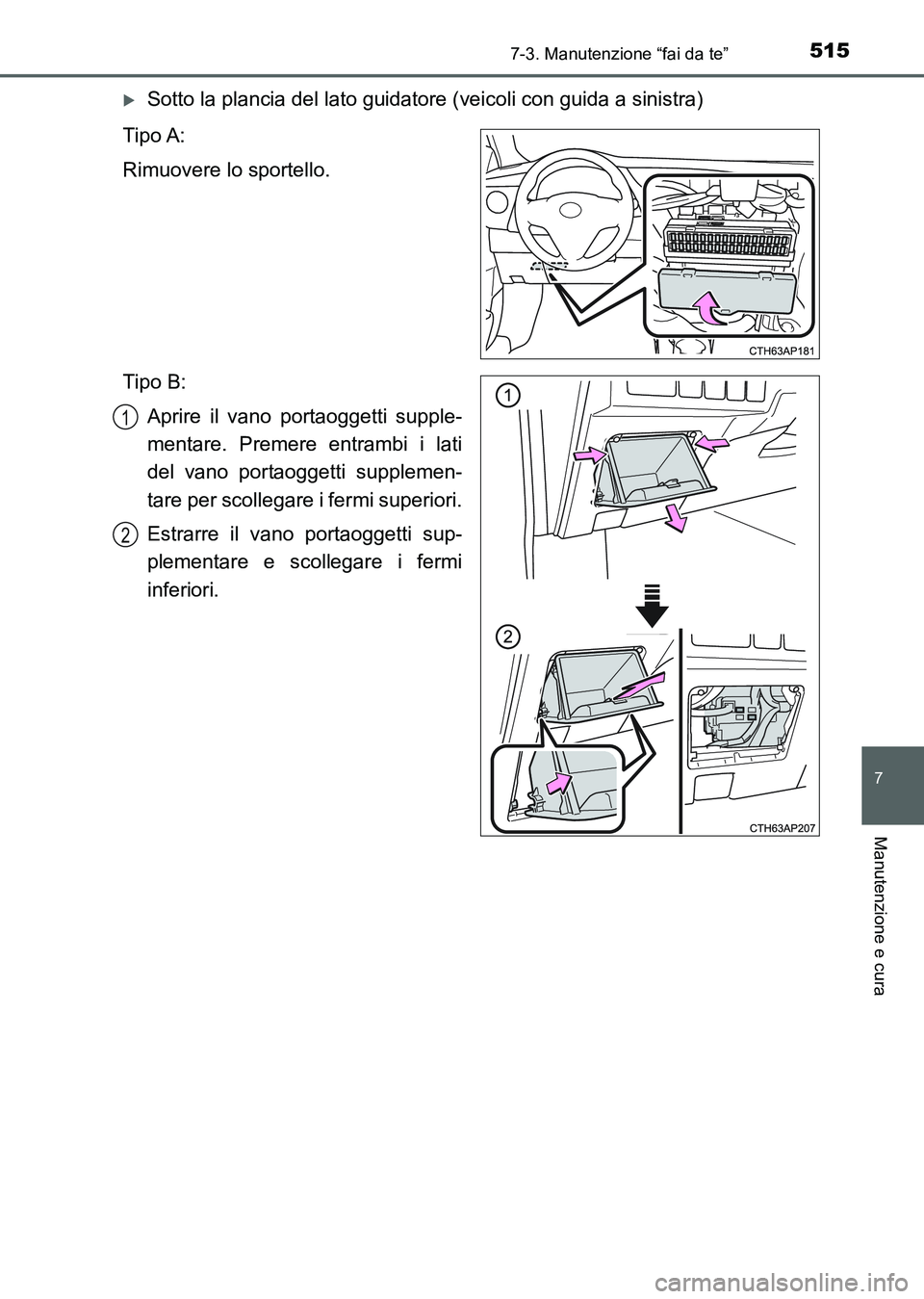

5157-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HB_EL (OM12L01L)
Sotto la plancia del lato guidatore (veicoli con guida a sinistra)
Tipo A:
Rimuovere lo sportello.
Tipo B:
Aprire il vano portaoggetti supple-
mentare. Premere entrambi i lati
del vano portaoggetti supplemen-
tare per scollegare i fermi superiori.
Estrarre il vano portaoggetti sup-
plementare e scollegare i fermi
inferiori.
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 515 ページ ２０１６年６月２８日　火曜日　午後５時１１分

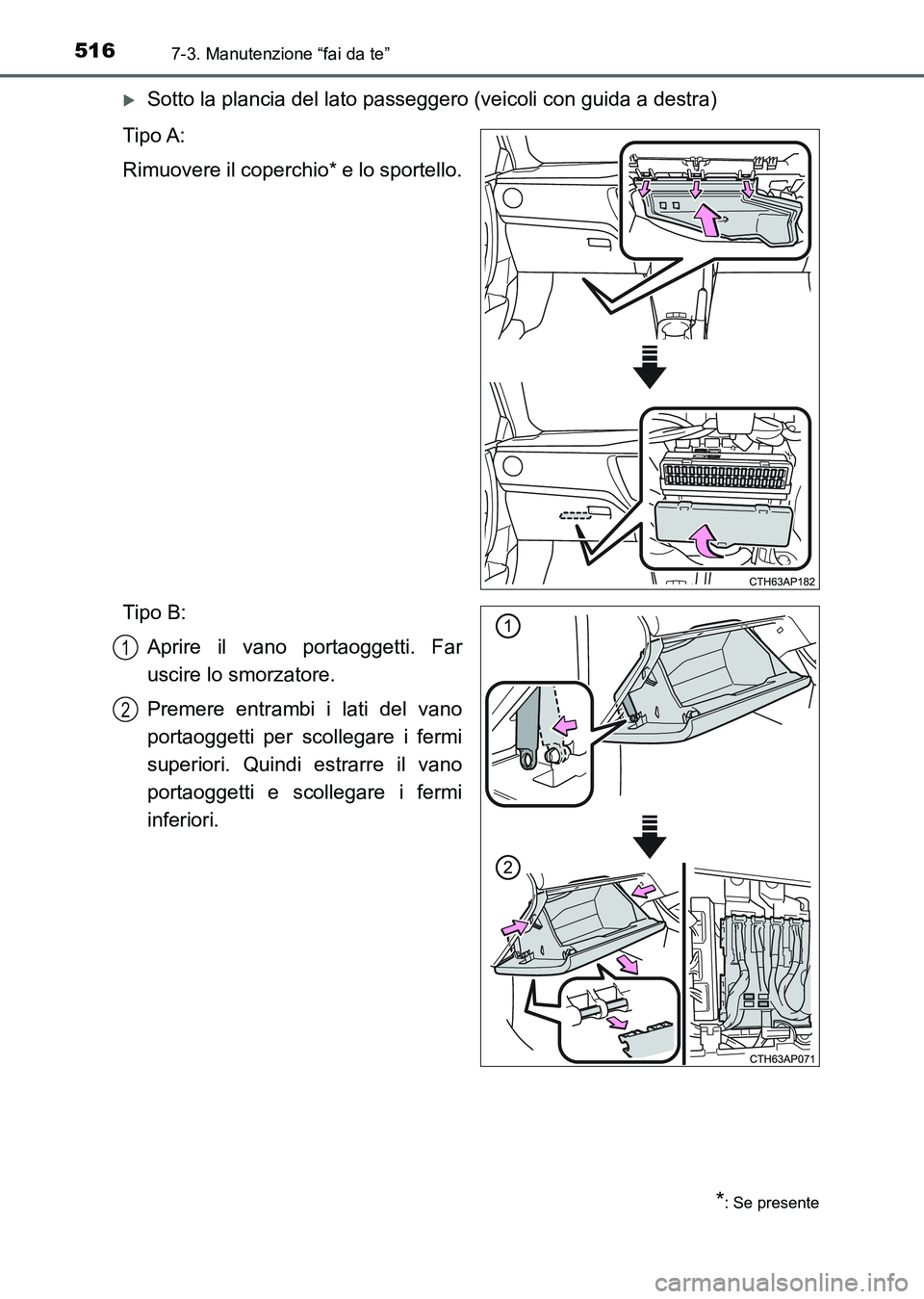

5167-3. Manutenzione “fai da te”
UK_AURIS_HB_EL (OM12L01L)
Sotto la plancia del lato passeggero (veicoli con guida a destra)
Tipo A:
Rimuovere il coperchio* e lo sportello.
Tipo B:
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
superiori. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
*: Se presente
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 516 ページ ２０１６年６月２８日　火曜日　午後５時１１分

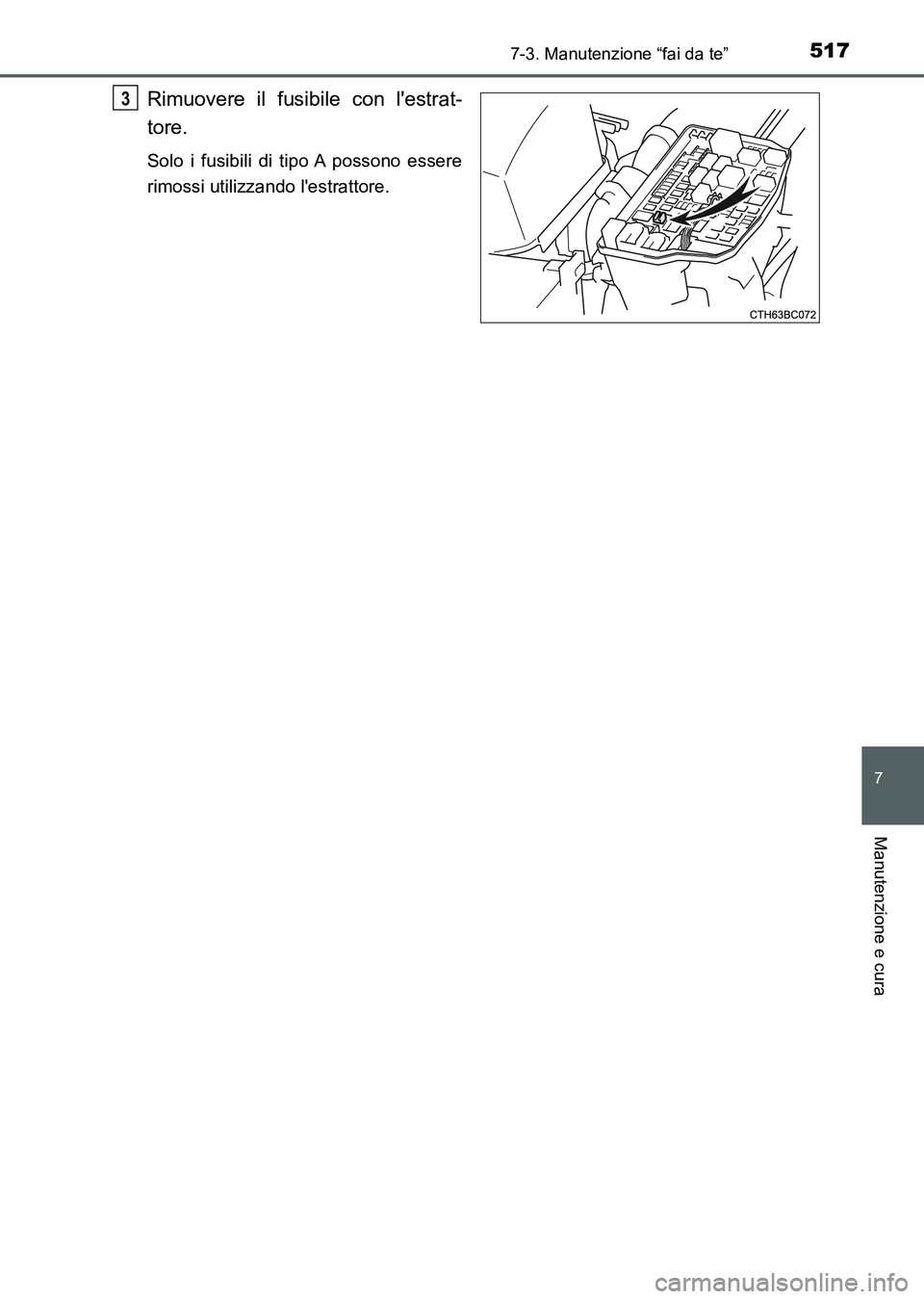

5177-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HB_EL (OM12L01L)
Rimuovere il fusibile con l'estrat-
tore.
Solo i fusibili di tipo A possono essere
rimossi utilizzando l'estrattore.
3
UK AURIS_HB_OM_Italian_OM12L01L.book 517 ページ ２０１６年６月２８日　火曜日　午後５時１１分

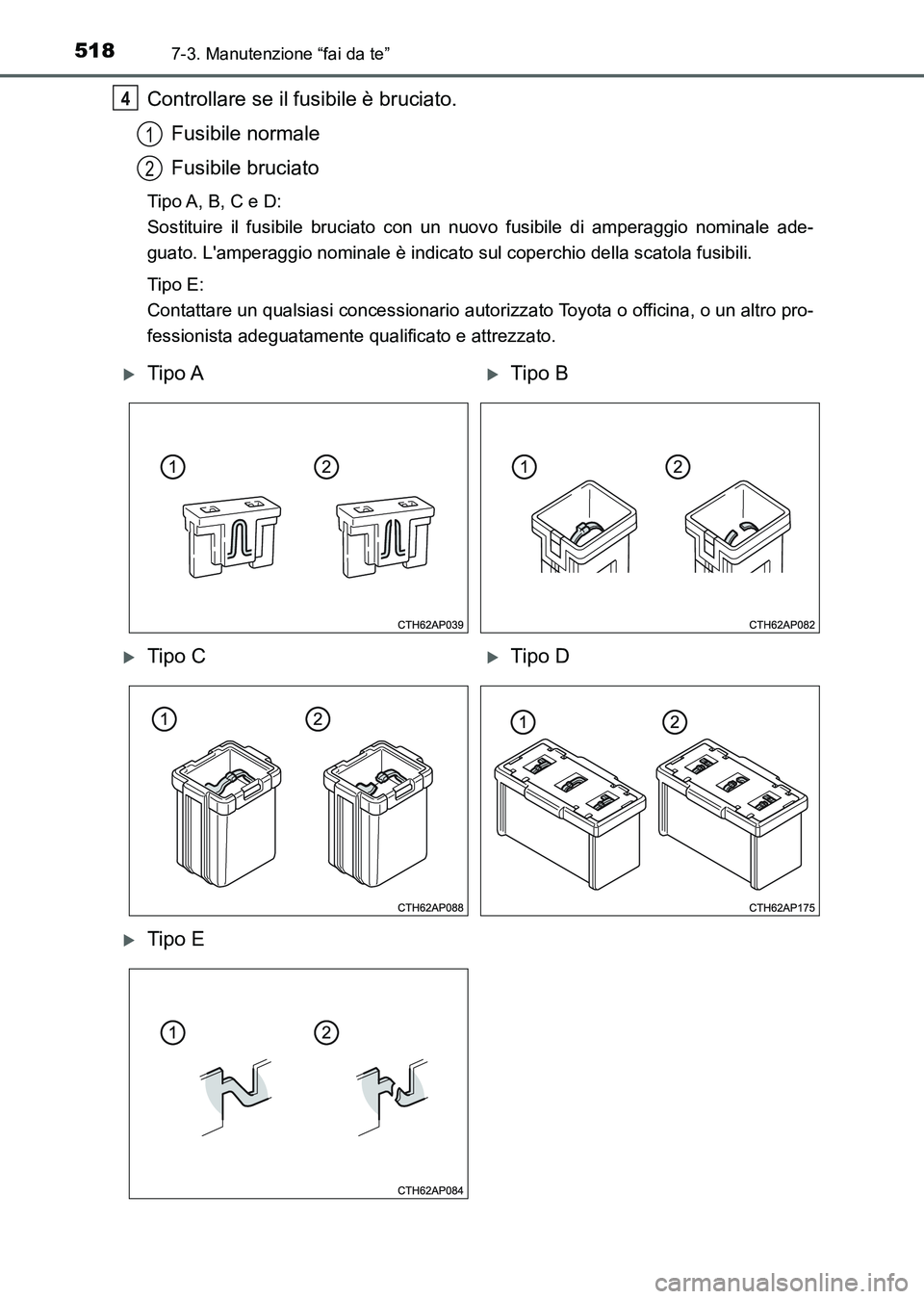

5187-3. Manutenzione “fai da te”
UK_AURIS_HB_EL (OM12L01L)
Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A, B, C e D:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale ade-
guato. L'amperaggio nominale è indicato sul coperchio della scatola fusibili.
Tipo E:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E
UK AURIS_HB_OM_Italian_OM12L01L.book 518 ページ ２０１６年６月２８日　火曜日　午後５時１１分

5197-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HB_EL (OM12L01L)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. (P. 5 2 0 )
●Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
■Se è presente un sovraccarico in un circuito
I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento
dell'intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi,
parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non
utilizzabili.
AV V I S O
■Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un
incendio o lesioni.
●Non utilizzare mai un fusibile con amperaggio nominale superiore a quello pre-
scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato il più presto possibile.
UK AURIS_HB_OM_Italian_OM12L01L.book 519 ページ ２０１６年６月２８日　火曜日　午後５時１１分

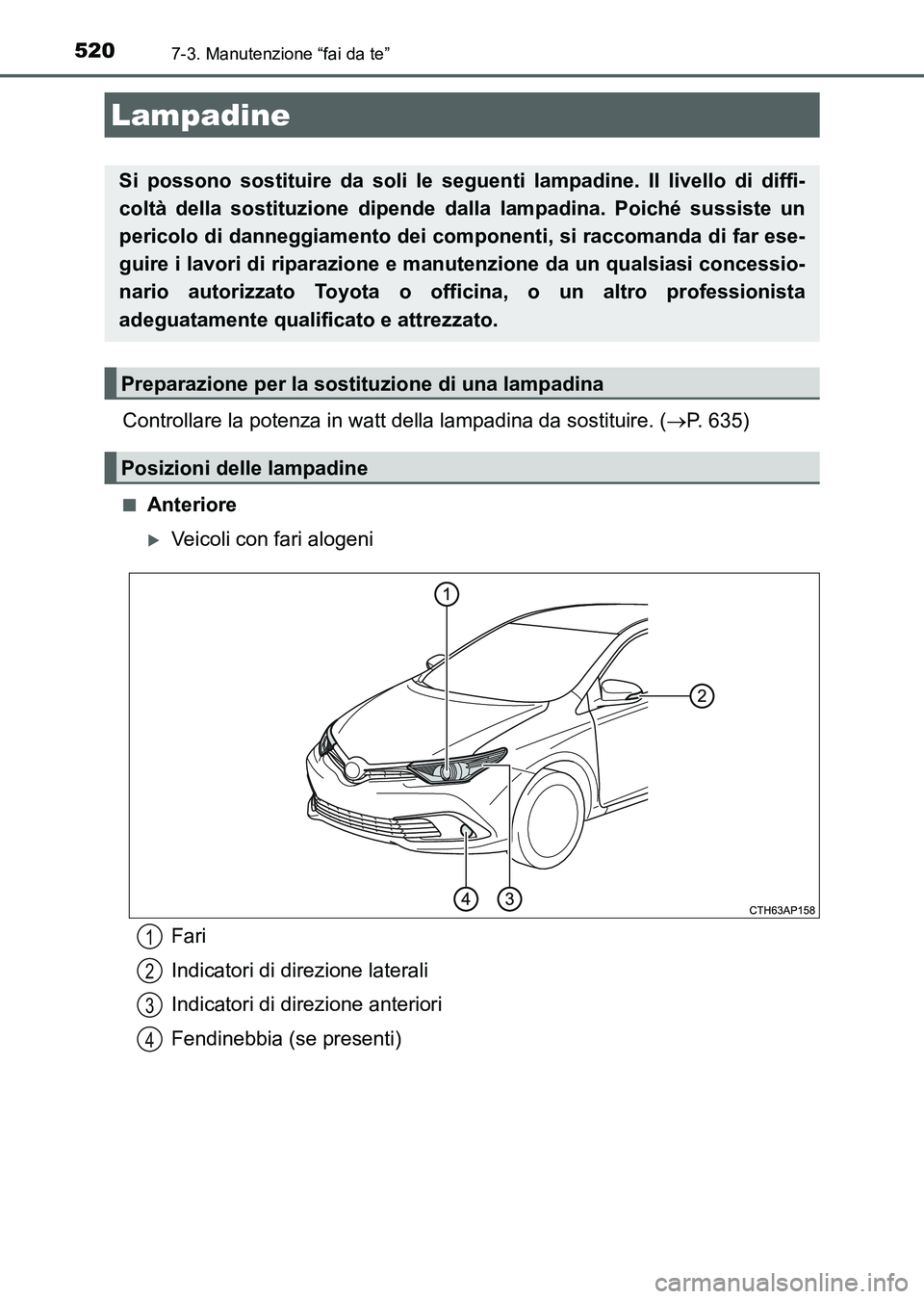

5207-3. Manutenzione “fai da te”
UK_AURIS_HB_EL (OM12L01L)
Controllare la potenza in watt della lampadina da sostituire. (P. 635)
■Anteriore
Veicoli con fari alogeni
Lampadine
Si possono sostituire da soli le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, si raccomanda di far ese-
guire i lavori di riparazione e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Fari
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
4
UK AURIS_HB_OM_Italian_OM12L01L.book 520 ページ ２０１６年６月２８日　火曜日　午後５時１１分
