2017 TOYOTA AURIS Manuale de Empleo (in Spanish)

4657-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y líquidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma repen-
tina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
■ Si se realiza alguna operación en el compartimento del motor
● Mantenga las manos, la ropa y las herramientas alejados del ventilador y de la
correa de transmisión del motor, que se encuentran en movimiento.
● Tenga cuidado de no tocar el motor, el radiador o el colector de escape, etc. justo
después de conducir el vehículo, ya que podrían estar calientes. El aceite y otros
líquidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente en el compartimento del motor,
como papel y trapos.
● No fume, provoque chispas ni acerque llamas al combustible o la batería. Los
humos del combustible y la batería son inflamables.
● Extreme las precauciones cuando trabaje con la batería. Contiene ácido sulfúrico,
que es venenoso y corrosivo.
● Tenga cuidado, ya que el líquido de frenos puede dañarle las manos o los ojos, así
como las superficies pintadas. Si el líquido entra en contacto con sus manos o sus
ojos, lave el área afectada con agua limpia de inmediato.
Si las molestias persisten, acuda a un médico.
■ Al trabajar cerca de los ventiladores de refrigeración eléctricos o de la rejilla
del radiador
Vehículos sin sistema de llave inteligente:
Asegúrese de que el interruptor del motor esté apagado.
Con el interruptor del motor en la posición “ON”, el ventilador de refrigeración eléc-
trico podría activarse de forma automática si el aire acondicionado está encendido y/
o la temperatura del refrigerante es elevada. ( P. 485)
Vehículos con sistema de llave inteligente:
Asegúrese de que el interruptor del motor esté apagado.
Con el interruptor del motor en el modo IGNITION ON, el ventilador de refrigeración
eléctrico podría activarse de forma automática si el aire acondicionado está encen-
dido y/o la temperatura del refrigerante es elevada. ( P. 485)
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material o espray de líquidos, etc.
en los ojos.

4667-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

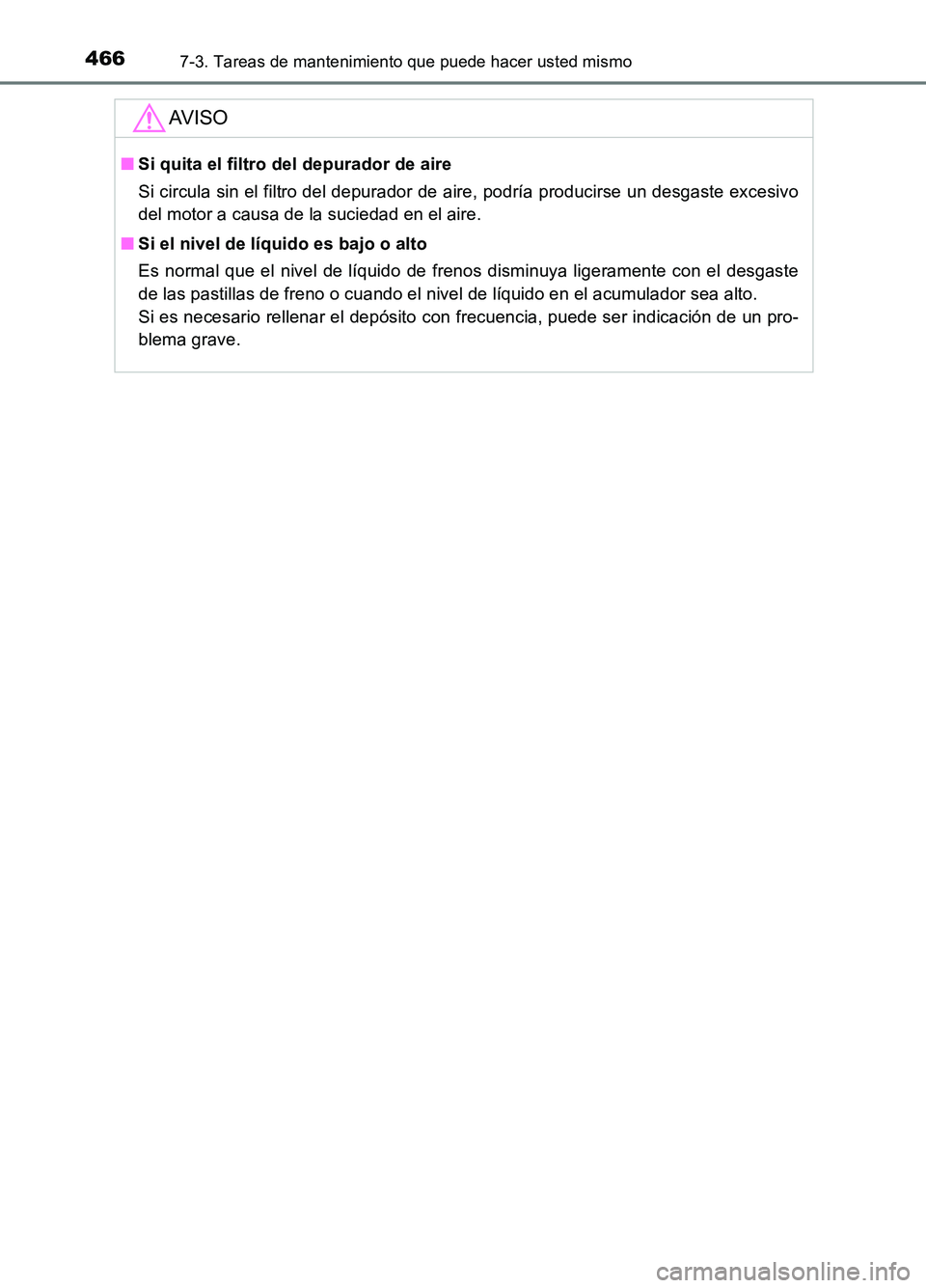

AV I S O
■Si quita el filtro del depurador de aire
Si circula sin el filtro del depurador de aire, podría producirse un desgaste excesivo
del motor a causa de la suciedad en el aire.
■ Si el nivel de líquido es bajo o alto
Es normal que el nivel de líquido de frenos disminuya ligeramente con el desgaste
de las pastillas de freno o cuando el nivel de líquido en el acumulador sea alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicación de un pro-
blema grave.

4677-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)
Tire de la palanca de liberación de
bloqueo del capó.
El capó se abrirá ligeramente.
Tire de la palanca de enganche
auxiliar y levante el capó.
Mantenga el capó abierto introdu-
ciendo la varilla de apoyo en la
ranura.
Capó
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
3

4687-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)
ADVERTENCIA
■Comprobación antes de conducir
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está bloqueado correctamente, podría abrirse mientras el vehículo
está en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves o mortales.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese que de la varilla soporta el capó de forma segura para evitar que éste
pueda caer sobre su cabeza o su cuerpo.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a poner la varilla de apoyo en el retenedor antes de cerrar el
capó. Cerrar el capó sin enganchar la varilla de apoyo podría causar que el capó se
doble.

4697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)
◆Delantera
◆Trasera
Tipo A
Tipo B
Colocación del gato hidráulico
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y lleve a cabo la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo correctamente.
Una colocación incorrecta podría dañar el vehículo o provocar lesio-
nes.

4707-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)
■Motor 1NR-FE
Compartimento del motor
Depósito del líquido del
lavador ( P. 489)
Depósito del refrigerante
del motor ( P. 483)
Tapón de llenado de aceite
de motor ( P. 478)
Varilla de medición de nivel
de aceite de motor ( P. 475)
Batería ( P. 486)
Caja de fusibles ( P. 518)
Ventilador de refrigeración eléc-
trico
Condensador ( P. 485)
Radiador ( P. 485)
1
2
3
4
5
6
7
8
9

4717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)
■Motor 1ZR-FAE
Depósito del líquido del
lavador ( P. 489)
Depósito del refrigerante del
motor ( P. 483)
Tapón de llenado de aceite
de motor ( P. 478)
Varilla de medición de nivel
de aceite de motor ( P. 475)
Batería ( P. 486)
Caja de fusibles ( P. 518)
Ventilador de refrigeración eléc-
trico
Condensador ( P. 485)
Radiador ( P. 485)
1
2
3
4
5
6
7
8
9

4727-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)
■Motor 8NR-FTS
Depósito del refrigerante del
motor ( P. 483)
Depósito del refrigerante del
termocambiador intermedio
( P. 484)
Tapón de llenado de aceite de
motor ( P. 478)
Varilla de medición de nivel de
aceite de motor ( P. 475)
Batería ( P. 486)
Caja de fusibles ( P. 518)
Radiador ( P. 485)
Condensador ( P. 485)
Ventiladores de refrigeración
eléctricos
Termocambiador intermedio
Depósito del líquido del lavador
( P. 489)
1
2
3
4
5
6
7
8
9
10
11
