2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

55
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

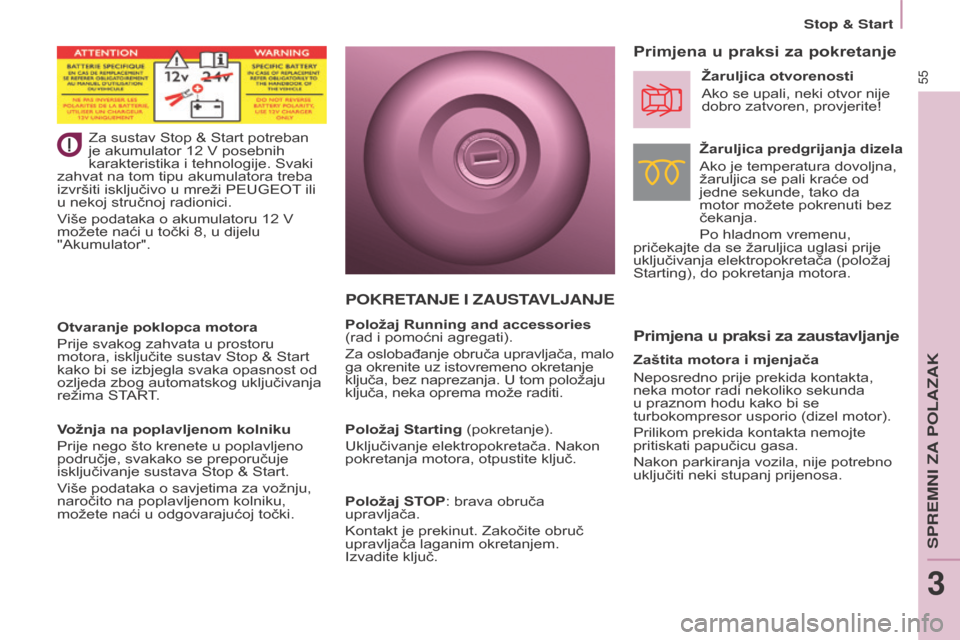

Za sustav Stop & Start potreban
je akumulator 12 V posebnih
karakteristika i tehnologije. Svaki
zahvat na tom tipu akumulatora treba
izvršiti isključivo u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Više podataka o akumulatoru 12
V
možete naći u točki 8, u dijelu
"Akumulator".
Primjena u praksi za zaustavljanje Primjena u praksi za pokretanje
Žaruljica predgrijanja dizela
Ako je temperatura dovoljna,
žaruljica se pali kraće od
jedne sekunde, tako da
motor možete pokrenuti bez
čekanja.
Po hladnom vremenu,
pričekajte da se žaruljica uglasi prije
uključivanja elektropokretača (položaj
Starting), do pokretanja motora. Žaruljica otvorenosti
Ako se upali, neki otvor nije
dobro zatvoren, provjerite!
Zaštita motora i mjenjača
Neposredno prije prekida kontakta,
neka motor radi nekoliko sekunda
u praznom hodu kako bi se
turbokompresor usporio (dizel motor).
Prilikom prekida kontakta nemojte
pritiskati papučicu gasa.
Nakon parkiranja vozila, nije potrebno
uključiti neki stupanj prijenosa.
POKRETANJE I ZAUSTAVLJANJE
Položaj Running and accessories
(rad i pomoćni agregati).
Za oslobađanje obruča upravljača, malo
ga okrenite uz istovremeno okretanje
ključa, bez naprezanja. U tom položaju
ključa, neka oprema može raditi.
Položaj s tarting (pokretanje).
Uključivanje elektropokretača. Nakon
pokretanja motora, otpustite ključ.
Položaj
s TOP: brava obruča
upravljača.
Kontakt je prekinut. Zakočite obruč
upravljača laganim okretanjem.
Izvadite ključ.
Otvaranje poklopca motora
Prije svakog zahvata u prostoru
motora, isključite sustav Stop & Start
kako bi se izbjegla svaka opasnost od
ozljeda zbog automatskog uključivanja
režima START.
Vožnja na poplavljenom kolniku
Prije nego što krenete u poplavljeno
područje, svakako se preporučuje
isključivanje sustava Stop & Start.
Više podataka o savjetima za vožnju,
naročito na poplavljenom kolniku,
možete naći u odgovarajućoj točki.
SPREMNI ZA POLAZAK
3
Stop & Start

56
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
POMOĆ PRI POKRETANJU NA
KOSINI
Ova funkcija (koja se naziva i HHC -
Hill Holder Control), povezana s
funkcijom dinamičkog održavanja
stabilnosti, olakšava pokretanje na
kosini, a uključuje se u sljedećim
uvjetima:
-
zaustavljeno vozilo, motor u radu,
pritisnuta papučica kočnice,
-


nagib ceste mora biti veći od 5%,
-


na uzbrdici, mjenjač mora biti u
neutralnom položaju ili u nekoj
brzini, osim u stupnju za vožnju
natrag,
-


na nizbrdici, mjenjač mora biti u
položaju za vožnju natrag.
Pomoć pri pokretanju na kosini je
oprema koja vožnju čini komfornijom,
ali to nije ni automatsko zaustavljanje
vozila, ni automatska ručna kočnica.
djelovanje
Uz pritisnutu papučicu kočnice i spojke,
nakon otpuštanja papučice kočnice
sustav vozilo održava zakočeno oko
2
sekunde, bez pritezanja ručne
kočnice.
U fazi pokretanja, funkcija se
automatski isključuje, postupno
smanjujući tlak kočenja. U toj fazi
može se čuti tipičan zvuk mehaničkog
otpuštanja kočnica, što je znak da se
vozilo počinje normalno kretati.
Neispravnost
Pomoć pri pokretanju na kosini
isključuje se u sljedećim situacijama:
-

kad je papučica spojke otpuštena,
-


kad je ručna kočnica pritegnuta,
-


nakon gašenja motora,
-


ako se motor sam ugasi.
U slučaju neispravnosti
sustava, pali se ova žaruljica,
uz zvučni signal i poruku
na ekranu. Dajte provjeriti u
mreži PEUGEOT

ili u nekoj
stručnoj radionici.
Pokretanje i zaustavljanje

57
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

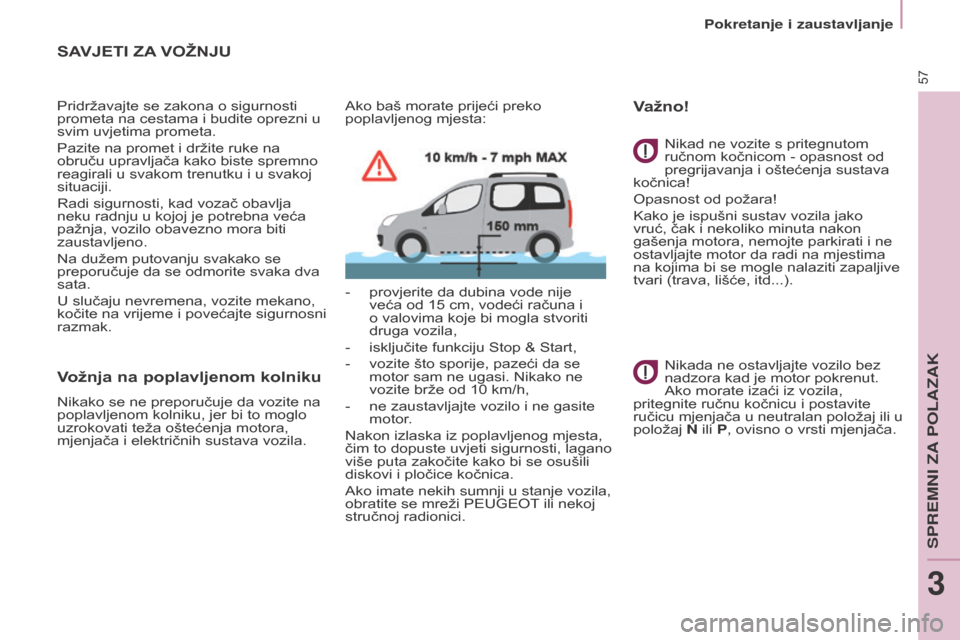

sAVJETI ZA VOŽNJU
Pridržavajte se zakona o sigurnosti
prometa na cestama i budite oprezni u
svim uvjetima prometa.
Pazite na promet i držite ruke na
obruču upravljača kako biste spremno
reagirali u svakom trenutku i u svakoj
situaciji.
Radi sigurnosti, kad vozač obavlja
neku radnju u kojoj je potrebna veća
pažnja, vozilo obavezno mora biti
zaustavljeno.
Na dužem putovanju svakako se
preporučuje da se odmorite svaka dva
sata.
U slučaju nevremena, vozite mekano,
kočite na vrijeme i povećajte sigurnosni
razmak.
Vožnja na poplavljenom kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku, jer bi to moglo
uzrokovati teža oštećenja motora,
mjenjača i električnih sustava vozila. Ako baš morate prijeći preko
poplavljenog mjesta:
-

provjerite da dubina vode nije
veća od 15 cm, vodeći računa i
o valovima koje bi mogla stvoriti
druga vozila,
-

isključite funkciju Stop & Start,
-

vozite što sporije, pazeći da se
motor sam ne ugasi. Nikako ne
vozite brže od 10 km/h,
-
ne zaustavljajte vozilo i ne gasite
motor
.
Nakon izlaska iz poplavljenog mjesta,
čim to dopuste uvjeti sigurnosti, lagano
više puta zakočite kako bi se osušili
diskovi i pločice kočnica.
Ako imate nekih sumnji u stanje vozila,
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. Nikad ne vozite s pritegnutom
ručnom kočnicom - opasnost od
pregrijavanja i oštećenja sustava
kočnica!
Opasnost od požara!
Kako je ispušni sustav vozila jako
vruć, čak i nekoliko minuta nakon
gašenja motora, nemojte parkirati i ne
ostavljajte motor da radi na mjestima
na kojima bi se mogle nalaziti zapaljive
tvari (trava, lišće, itd...).
Nikada ne ostavljajte vozilo bez
nadzora kad je motor pokrenut.
Ako morate izaći iz vozila,
pritegnite ručnu kočnicu i postavite
ručicu mjenjača u neutralan položaj ili u
položaj N ili P, ovisno o vrsti mjenjača.
Važno!
SPREMNI ZA POLAZAK
3
Pokretanje i zaustavljanje

58
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

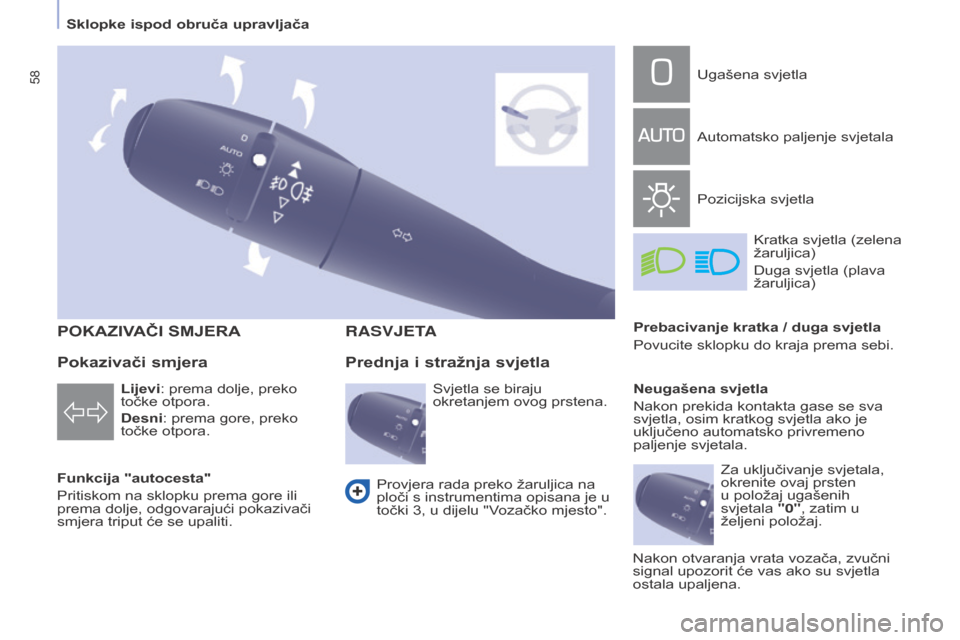

POKAZIVAČI sMJERA
Funkcija "autocesta"
Pritiskom na sklopku prema gore ili
prema dolje, odgovarajući pokazivači
smjera triput će se upaliti.
RASVJETA
lijevi: prema dolje, preko
točke otpora.
d

esni: prema gore, preko
točke otpora.
Prednja i stražnja svjetla
Ugašena svjetla
Automatsko paljenje svjetala
Pozicijska svjetla
Kratka svjetla (zelena
žaruljica)
Prebacivanje kratka / duga svjetla
Povucite sklopku do kraja prema sebi.
Neugašena svjetla
Nakon prekida kontakta gase se sva
svjetla, osim kratkog svjetla ako je
uključeno automatsko privremeno
paljenje svjetala.
Provjera rada preko žaruljica na
ploči s instrumentima opisana je u
točki 3, u dijelu "Vozačko mjesto".
Pokazivači smjera
Svjetla se biraju
okretanjem ovog prstena. Duga svjetla (plava
žaruljica)
Za uključivanje svjetala,
okrenite ovaj prsten
u položaj ugašenih
svjetala "0", zatim u
željeni položaj.
Nakon otvaranja vrata vozača, zvučni
signal upozorit će vas ako su svjetla
ostala upaljena.
Sklopke ispod obruča upravljača

59
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

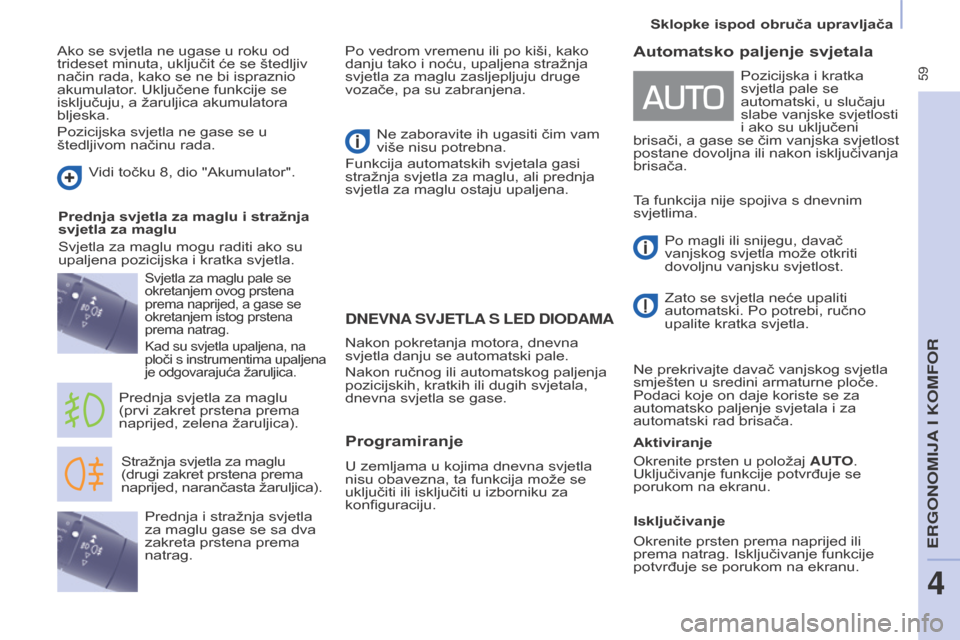

DNEVNA SVJETLA S LED DIODAMA
Stražnja svjetla za maglu
(drugi zakret prstena prema
naprijed, narančasta žaruljica).
Prednja svjetla za maglu
(prvi zakret prstena prema
naprijed, zelena žaruljica).
Svjetla za maglu pale se
okretanjem ovog prstena
prema naprijed, a gase se
okretanjem istog prstena
prema natrag.
Kad su svjetla upaljena, na


ploči s instrumentima upaljena
je odgovarajuća žaruljica.
Ne zaboravite ih ugasiti čim vam
više nisu potrebna.
Funkcija automatskih svjetala gasi
stražnja svjetla za maglu, ali prednja
svjetla za maglu ostaju upaljena.
Prednja i stražnja svjetla
za maglu gase se sa dva
zakreta prstena prema
natrag.
Automatsko paljenje svjetala
Po magli ili snijegu, davač
vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost.
Zato se svjetla neće upaliti
automatski. Po potrebi, ručno
upalite kratka svjetla.
Ne prekrivajte davač vanjskog svjetla
smješten u sredini armaturne ploče.
Podaci koje on daje koriste se za
automatsko paljenje svjetala i za
automatski rad brisača.
Aktiviranje Pozicijska i kratka
svjetla pale se
automatski, u slučaju
slabe vanjske svjetlosti
i ako su uključeni
brisači, a gase se čim vanjska svjetlost
postane dovoljna ili nakon isključivanja
brisača.
Nakon pokretanja motora, dnevna
svjetla danju se automatski pale.
Nakon ručnog ili automatskog paljenja
pozicijskih, kratkih ili dugih svjetala,
dnevna svjetla se gase.
Programiranje
U zemljama u kojima dnevna svjetla
nisu obavezna, ta funkcija može se
uključiti ili isključiti u izborniku za
konfiguraciju.
Ako se svjetla ne ugase u roku od
trideset minuta, uključit će se štedljiv
način rada, kako se ne bi ispraznio
akumulator. Uključene funkcije se
isključuju, a žaruljica akumulatora
bljeska.
Pozicijska svjetla ne gase se u
štedljivom načinu rada.
Po vedrom vremenu ili po kiši, kako
danju tako i noću, upaljena stražnja
svjetla za maglu zasljepljuju druge
vozače, pa su zabranjena.
Vidi točku 8, dio "Akumulator".
Prednja svjetla za maglu i stražnja
svjetla za maglu
Svjetla za maglu mogu raditi ako su
upaljena pozicijska i kratka svjetla.
Okrenite prsten u položaj AUTO.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Okrenite prsten prema naprijed ili
prema natrag. Isključivanje funkcije
potvrđuje se porukom na ekranu. Ta funkcija nije spojiva s dnevnim
svjetlima.
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

60
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

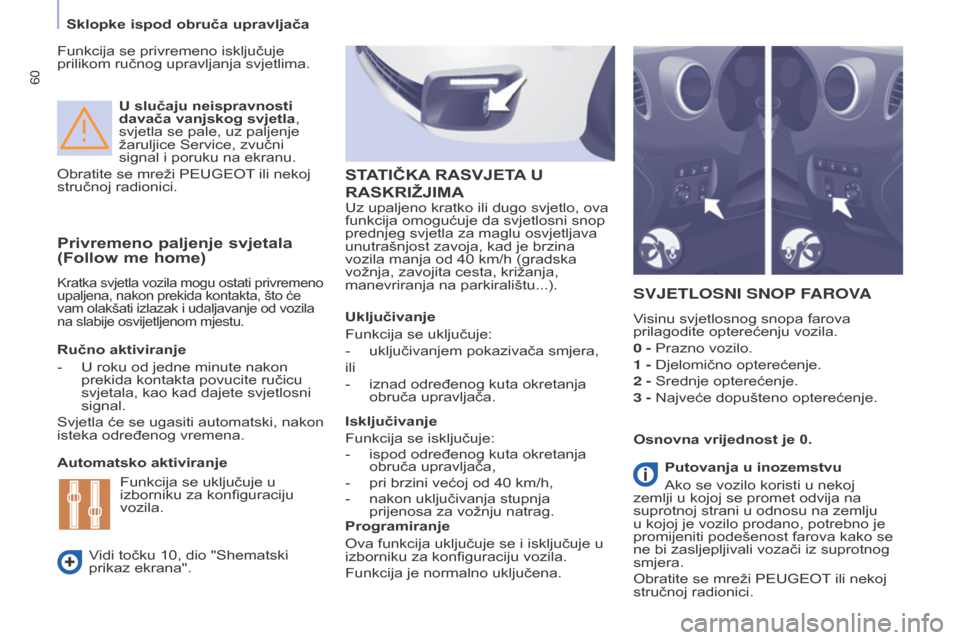

U slučaju neispravnosti
davača vanjskog svjetla,
svjetla se pale, uz paljenje
žaruljice Service, zvučni
signal i poruku na ekranu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Privremeno paljenje svjetala
(Follow me home)
Kratka svjetla vozila mogu ostati privremeno
upaljena, nakon prekida kontakta, što će
vam olakšati izlazak i udaljavanje od vozila
na slabije osvijetljenom mjestu.SVJETLOSNI SNOP FAROVA
Visinu svjetlosnog snopa farova
prilagodite opterećenju vozila.
0
- Prazno vozilo.
1
- Djelomično opterećenje.
2
- Srednje opterećenje.
3
- Najveće dopušteno opterećenje.
Ručno aktiviranje
-

U roku od jedne minute nakon
prekida kontakta povucite ručicu
svjetala, kao kad dajete svjetlosni
signal.
Svjetla će se ugasiti automatski, nakon
isteka određenog vremena.
Automatsko aktiviranje
V

idi točku 10, dio "Shematski
prikaz ekrana". Osnovna vrijednost je 0.
Funkcija se uključuje u
izborniku za konfiguraciju
vozila. Programiranje
Ova funkcija uključuje se i isključuje u
izborniku za konfiguraciju vozila.
Funkcija je normalno uključena. Isključivanje
Funkcija se isključuje:
-

ispod određenog kuta okretanja
obruča upravljača,
-


pri brzini većoj od 40


km/h,
-

nakon uključivanja stupnja
prijenosa za vožnju natrag.
Uključivanje
Funkcija se uključuje:
-


uključivanjem pokazivača smjera,
ili
-


iznad određenog kuta okretanja
obruča upravljača.
Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje da svjetlosni snop
prednjeg svjetla za maglu osvjetljava
unutrašnjost zavoja, kad je brzina
vozila manja od 40


km/h (gradska
vožnja, zavojita cesta, križanja,
manevriranja na parkiralištu...).
sTATIČKA RA s VJETA U
RA

s KRIŽJIMA
Putovanja u inozemstvu
Ako se vozilo koristi u nekoj
zemlji u kojoj se promet odvija na
suprotnoj strani u odnosu na zemlju
u kojoj je vozilo prodano, potrebno je
promijeniti podešenost farova kako se
ne bi zasljepljivali vozači iz suprotnog
smjera.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Funkcija se privremeno isključuje
prilikom ručnog upravljanja svjetlima.

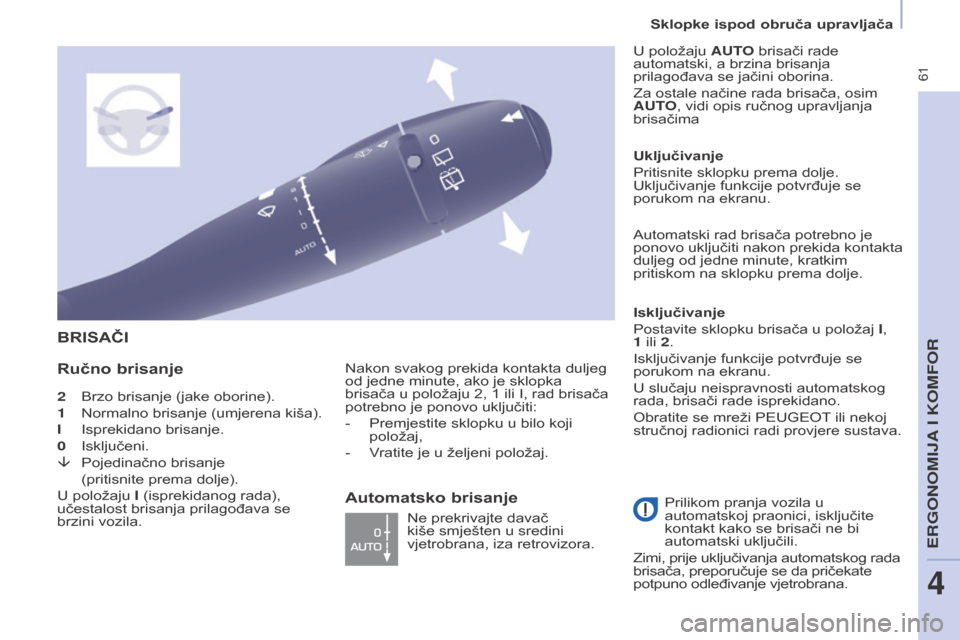

Sklopke ispod obruča upravljača

61
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
2 Brzo brisanje (jake oborine).
1
Normalno brisanje (umjerena kiša).
I


Isprekidano brisanje.
0


Isključeni.
â


Pojedinačno brisanje
(pritisnite prema dolje).
U položaju

I (isprekidanog rada),
učestalost brisanja prilagođava se
brzini vozila.
BRIsAČI
Ručno

brisanje
Nakon svakog prekida kontakta duljeg
od jedne minute, ako je sklopka
brisača u položaju 2, 1 ili I, rad brisača
potrebno je ponovo uključiti:
-

Premjestite sklopku u bilo koji
položaj,
-


V
ratite je u željeni položaj.Ne prekrivajte davač
kiše smješten u sredini
vjetrobrana, iza retrovizora. Uključivanje
Pritisnite sklopku prema dolje.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Postavite sklopku brisača u položaj I,
1
ili 2.
Isključivanje funkcije potvrđuje se
porukom na ekranu.
U slučaju neispravnosti automatskog
rada, brisači rade isprekidano.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi provjere sustava. U položaju AUTO brisači rade
automatski, a brzina brisanja
prilagođava se jačini oborina.
Za ostale načine rada brisača, osim
AUTO, vidi opis ručnog upravljanja
brisačima
Automatski rad brisača potrebno je
ponovo uključiti nakon prekida kontakta
duljeg od jedne minute, kratkim
pritiskom na sklopku prema dolje.
Prilikom pranja vozila u
automatskoj praonici, isključite
kontakt kako se brisači ne bi
automatski uključili.
Zimi, prije uključivanja automatskog rada
brisača, preporučuje se da pričekate
potpuno odleđivanje vjetrobrana.
Automatsko brisanje
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

62
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

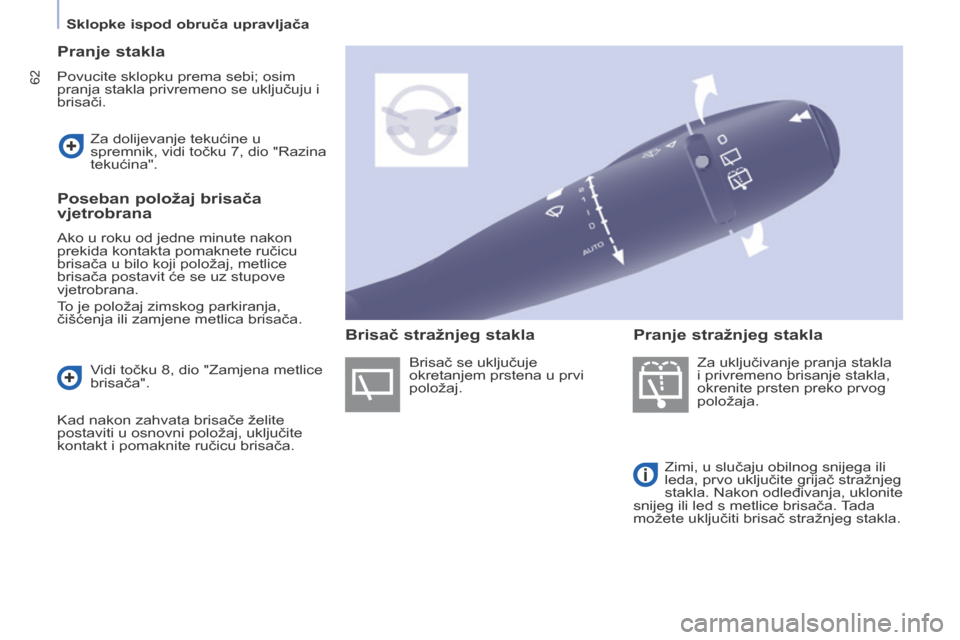

Pranje stakla
Povucite sklopku prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.Za uključivanje pranja stakla
i privremeno brisanje stakla,
okrenite prsten preko prvog
položaja.
Zimi, u slučaju obilnog snijega ili
leda, prvo uključite grijač stražnjeg
stakla. Nakon odleđivanja, uklonite
snijeg ili led s metlice brisača. Tada
možete uključiti brisač stražnjeg stakla.
Za dolijevanje tekućine u
spremnik, vidi točku 7, dio "Razina
tekućina".
Poseban položaj brisača
vjetrobrana
Ako u roku od jedne minute nakon
prekida kontakta pomaknete ručicu
brisača u bilo koji položaj, metlice
brisača postavit će se uz stupove
vjetrobrana.
To je položaj zimskog parkiranja,
čišćenja ili zamjene metlica brisača.
Vidi točku 8, dio "Zamjena metlice
brisača".
Kad nakon zahvata brisače želite
postaviti u osnovni položaj, uključite
kontakt i pomaknite ručicu brisača. Brisač se uključuje
okretanjem prstena u prvi
položaj.
Brisač stražnjeg stakla
Pranje stražnjeg stakla
Sklopke ispod obruča upravljača
