2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

143
Partner2VP_hr_Chap05_Securite_ed02-2016
143
Partner2VP_hr_Chap05_Securite_ed02-2016
PRIKlJUČcI IsOFIX
Vaše vozilo homologirano je prema
najnovijim propisima ISOFIX.
Riječ je o tri prstena po sjedalu.
Dva prednja prstena A smještena
između naslona i sjedišta, označena
oznakom.Jedan stražnji prsten B smješten
na poleđini naslona sjedala, za
pričvršćenje gornjeg remena, koji se
naziva Top Tether.
Top Tether služi za pričvršćivanje
gornjeg remena dječjih sjedalica koje
ga imaju. U slučaju frontalnog sudara,
taj sustav ograničava prevrtanje dječje
sjedalice prema naprijed.
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje
dječjih sjedalica u vaše vozilo.
Dječje sjedalice ISOFIX imaju dvije
brave koje se lako uglavljuju u prednje
prstene A.
Neke dječje sjedalice imaju i gornji
remen koji se spaja na stražnji
prsten
B.Strogo se pridržavajte pravila
ugradnje navedena u uputama za
postavljanje dječje sjedalice.
Za pričvršćivanje dječje sjedalice na
Top Tether:
-

prije postavljanja dječje sjedalice
skinite i spremite naslon za glavu
(nakon vađenja dječje sjedalice
ponovo ga postavite),
-

provucite gornji remen dječje
sjedalice iza vrha naslona sjedala,
po sredini između otvora šipki
naslona za glavu,
-
zakvačite kukicu gornjeg remena
za stražnji prsten,
-

napnite gornji remen.
U pogrešno postavljenoj sjedalici
dijete je u slučaju sudara
ugroženo.
Mogućnosti postavljanja dječjih
sjedalica ISOFIX u vaše vozilo
prikazane su u preglednoj tablici.
SIGURNOST
5
Djeca u vozilu

144
Partner2VP_hr_Chap05_Securite_ed02-2016
144
Partner2VP_hr_Chap05_Securite_ed02-2016
Ova sjedalica može se postaviti i na sjedala bez priključaka ISOFIX.
U tom je slučaju, ona se obavezno mora vezati sigurnosnim pojasom s tri
hvatišta.
Pridržavajte se uputa za postavljanje iz knjižice proizvođača dječje
sjedalice.

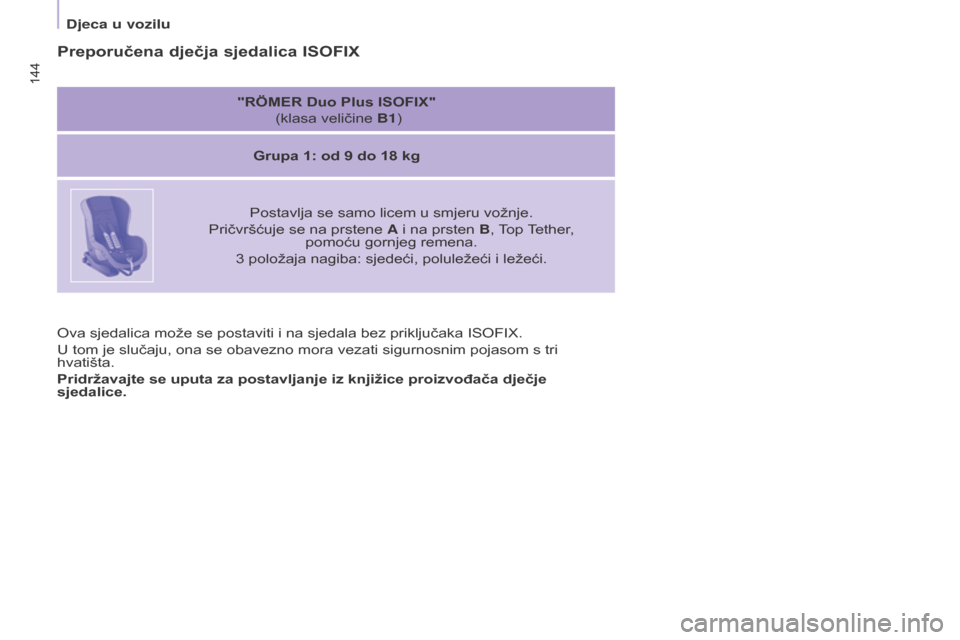

Preporučena dječja sjedalica IsOFIX
"RÖMER duo Plus IsOFIX"
(klasa veličine B1)
g

rupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A i na prsten B, Top Tether, pomoću gornjeg remena.
3
položaja nagiba: sjedeći, poluležeći i ležeći.
Djeca u vozilu

145
Partner2VP_hr_Chap05_Securite_ed02-2016
145
Partner2VP_hr_Chap05_Securite_ed02-2016

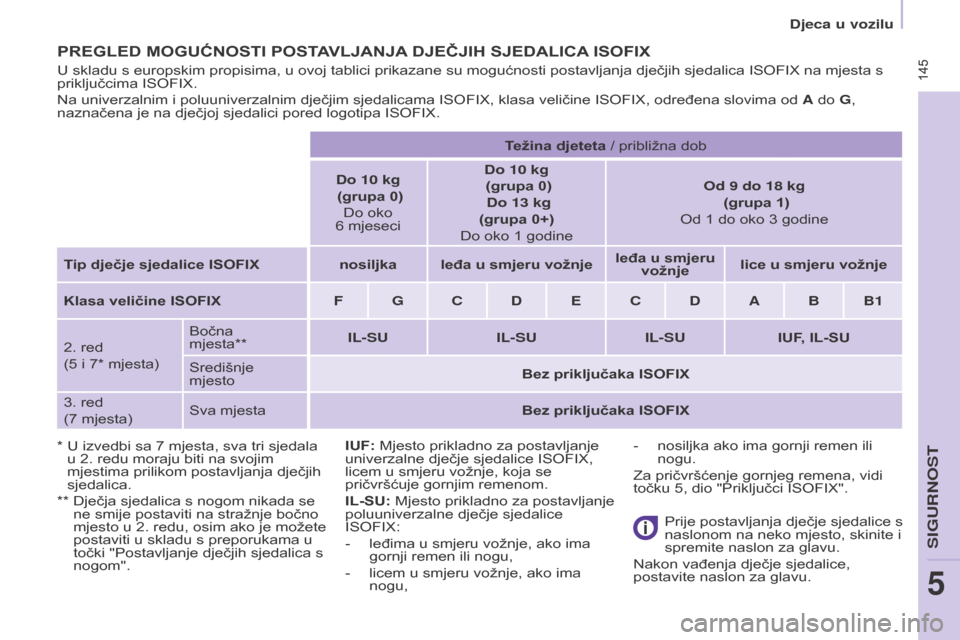

PREglEd MOgUĆNOsTI POsTAVlJANJA dJEČJIH s JE d A l I c A I s OFIX
* U izvedbi sa 7 mjesta, sva tri sjedala
u 2. redu moraju biti na svojim
mjestima prilikom postavljanja dječjih
sjedalica.
**

Dječja sjedalica s nogom nikada se
ne smije postaviti na stražnje bočno
mjesto u 2. redu, osim ako je možete
postaviti u skladu s preporukama u
točki "Postavljanje dječjih sjedalica s
nogom".
U skladu s europskim propisima, u ovoj tablici prikazane su mog

ućnosti postavljanja dječjih sjedalica ISOFIX na mjesta s
priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena slovima od A do G,
naznačena je na dječjoj sjedalici pored logotipa ISOFIX.
Težina djeteta / približna dob
Do 10 kg
(grupa 0) Do oko
6 mjeseci
Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do oko 1 godine
Od 9 do 18 kg
(grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice I s OFIX
nosiljka leđa u smjeru vožnje leđa u smjeru
vožnje lice u smjeru vožnje
Klasa veličine I s OFIX
F G C D E C D A B B1
2. red
(5 i 7* mjesta)
Bočna
mjesta**
IL-SU
IL-SUIL-SUIUF, I l - s U
Središnje
mjesto Bez priključaka I s OFIX
3. red
(7 mjesta)
Sva mjesta
Bez priključaka I s OFIX
IUF: Mjesto prikladno za postavljanje
univerzalne dječje sjedalice ISOFIX,
licem u smjeru vožnje, koja se
pričvršćuje gornjim remenom.
I
l - s U: Mjesto prikladno za postavljanje
poluuniverzalne dječje sjedalice
ISOFIX:
-

leđima u smjeru vožnje, ako ima
gornji remen ili nogu,
-


licem u smjeru vožnje, ako ima
nogu, Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite i
spremite naslon za glavu.
Nakon vađenja dječje sjedalice,
postavite naslon za glavu.
-

nosiljka ako ima gornji remen ili
nogu.
Za pričvršćenje gornjeg remena, vidi
točku 5, dio "Priključci ISOFIX".
SIGURNOST
5
Djeca u vozilu

146
Partner2VP_hr_Chap05_Securite_ed02-2016
146
Partner2VP_hr_Chap05_Securite_ed02-2016
sAVJETI ZA dJEČJE
SJEDALICE
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg
sjedala i:
-

dječje sjedalice leđima okrenute u
smjeru vožnje,
-


nogu djeteta u dječjoj sjedalici
licem okrenutoj u smjeru vožnje.
Zato primaknite prednje sjedalo i, ako
je potrebno, uspravite naslon. Pogrešno postavljena dječja sjedalica
ugrožava zaštitu djeteta u slučaju
sudara.
Provjerite da sigurnosni pojas ili
njegova kopča nisu ispod dječje
sjedalice, jer bi to loše utjecalo na
njezinu stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati,
tako da budu što
tješnje priljubljeni
uz tijelo djeteta, čak i na malim
udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je
pojas dobro napet na dječjoj sjedalici
i da je čvrsto drži na sjedalu vozila.
Ako se sjedalo može podešavati,
primaknite ga po potrebi. Radi optimalnog postavljanja dječje
sjedalice licem u smjeru vožnje, naslon
dječje sjedalice mora biti što bliže
naslonu sjedala, po mogućnosti u
kontaktu s naslonom.
Prije postavljanja dječje sjedalice s
naslonom potrebno je skinuti naslon za
glavu na tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili učvršćen, kako se pri
naglom kočenju ne bi ponašao kao
opasan projektil.
Nakon vađenja dječje sjedalice,
postavite naslon za glavu.Prijevoz djece na prednjem
sjedalu
Svaka zemlja ima svoje propise o
prijevozu djece na mjestu suvozača.
Upoznajte se s važećim propisima u
vašoj zemlji.
Isključite prednji zračni jastuk suvozača
ako na to mjesto postavljate dječju
sjedalicu leđima u smjeru vožnje.
U protivnom, dijete bi moglo zadobiti
teške ili smrtne ozljede prilikom
napuhavanja zračnog jastuka.
Postavljanje povišenja
Grudni dio sigurnosnog pojasa mora
prolaziti preko djetetovog ramena, ne
dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
PEUGEOT vam preporučuje da
nabavite povišenje s naslonom koji ima
vodilicu pojasa u visini ramena.
Vodite računa o sigurnosti djece u
vozilu:
-

djecu u vozilu ne ostavljajte samu
bez nadzora,
-


dijete ili životinju ne ostavljajte
u vozilu koje stoji na suncu uz
zatvorene prozore,
-


ključeve ne ostavljajte u vozilu na
dohvatu djece.
Kako biste spriječili slučajno otvaranje
vrata, koristite funkciju "Sigurnosne
brave za djecu".
Pazite da ne spuštate stražnje staklo
za više od jedne trećine.
Manju djecu zaštitite od sunca, na
stražnja bočna stakla postavite
zavjese.
Za postavljanje u 3.red, postavite
u položaj stolića naslone bočnog i
središnjeg sjedala u 2. redu, ili izvadite
ta sjedala iz 2. reda, tako da dječja
sjedalica ili djetetove noge ne dodiruju
sjedala u 2. redu.
Djeca u vozilu

147
Partner2VP_hr_Chap05_Securite_ed02-2016
147
Partner2VP_hr_Chap05_Securite_ed02-2016
SIGURNOSNA BRAVA ZA DJECU
Ta brava onemogućuje otvaranje
bočnih kliznih vrata iznutra.
Ručna Električna
Uz uključen kontakt, pritisnite
ovaj prekidač u sredini
vozačkog mjesta.
Upaljena žaruljica = uključena
sigurnosna brava za djecu.
Upozorenje: sigurnosna brava
nije povezana s tipkom centralnog
zaključavanja.
Kad izlazite iz vozila, čak i
nakratko, uvijek izvadite ključ iz
kontakt brave.
Preporučuje se da provjerite
uključenost sigurnosne brave za djecu
nakon svakog uključivanja kontakta.
U slučaju jakog sudara električna
sigurnosna brava za djecu automatski
se isključuje.
Mjesto sigurnosne brave za djecu
označeno je naljepnicom.
-

V

rata do kraja otvorite, preko točke
otpora.
-

Zakrenite polugu na stražnjoj strani
vrata.
SIGURNOST
5
Djeca u vozilu

148
Partner2VP_hr_Chap06_Accessoire_ed02-2016
Više podataka o masama i vučnim
opterećenjima možete naći u
točki 9, dio "Mase".
VUČA PRIKO l I c E , KAMP - KUĆI c E ...
Razmještaj tereta
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže osovini
i da vertikalno opterećenje kuke
bude što bliže najvećoj dopuštenoj
vrijednosti, koja se ne smije prekoračiti.
Hlađenje
Prilikom vuče prikolice na uzbrdici
povećava se temperatura rashladne
tekućine motora. Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o brzini
vrtnje motora.
Dapače, uključite viši stupanj prijenosa
radi manje brzine vrtnje motora i
smanjite brzinu.
U svakom slučaju, pazite na
temperaturu rashladne tekućine
motora.
savjeti za sigurnu vožnju
Vučeno vozilo mora imati slobodne kotače:
ručica mjenjača mora biti u neutralnom položaju.
Vuča prikolice

149
Partner2VP_hr_Chap06_Accessoire_ed02-2016
Primjena u praksi
U nekim posebno zahtjevnim uvjetima
(vuča maksimalnog tereta na strmoj
uzbrdici pri visokim temperaturama),
motor će automatski ograničiti svoju
snagu. U tom slučaju isključuje se
klima uređaj, radi boljeg iskorištavanja
snage motora.
Gume
Provjerite tlak u gumama na vozilu i na
prikolici, pridržavajući se preporučenih
vrijednosti.Točka 7, dio "Razina tekućina".Ako se upali žaruljica
temperature rashladne
tekućine, što prije zaustavite
vozilo i ugasite motor. Kočnice
Prilikom vuče povećava se zaustavni
put. Vozite umjerenom brzinom, na
vrijeme uključujte niže stupnjeve
prijenosa i kočite postupno.
Kuka za vuču
Preporučuje se korištenje originalnih
kuka za vuču i njihovih ožičenja
PEUGEOT koji su bili testirani i
homologirani već pri projektiranju
vašeg vozila i da se za ugradnju
obratite mreži PEUGEOT.
Ako se ta oprema ugrađuje izvan
mreže PEUGEOT, obavezno se
moraju koristiti električne instalacije
pripremljene u stražnjem dijelu vozila,
uz poštivanje preporuka proizvođača.
U skladu s ovim općim pravilima,
skrećemo vam pažnju na opasnosti
kojima se izlažete u slučaju ugradnje
kuke za vuču ili neke druge električne
opreme bez kataloškog broja
PEUGEOT. U tom slučaju moglo
bi doći do kvara u elektroničkom
sustavu vašeg vozila. Prethodno
se posavjetujte kod predstavnika
proizvođača.
Bočni vjetar
Povećana je osjetljivost na bočni vjetar.
Vozite lagano i umjerenom brzinom.
ABS /E
sc
Sustavi

ABS ili ESC djeluju samo na
vozilo, ne i na prikolicu ili kamp-kućicu.
Pomoć pri parkiranju
Pomoć pri parkiranju straga ne djeluje
kad vozilo vuče prikolicu.
Točka 9, dio "Elementi
identifikacije".
Vuča prikolice
DODATNA OPREMA
6

150
Partner2VP_hr_Chap06_Accessoire_ed02-2016
sVINUTA KUKA ZA VUČU NA
SKIDANJE


s
K l JUČEM , BEZ
A
l ATA
Prikaz
Svinuta kuka za vuču isporučuje se
instalirana i može se lako skidati i
postavljati, bez ikakvog alata.
Preporuke za postavljanje, prije
svakog korištenja
Provjerite da je kuka ispravno
zaključana:
-

zelena oznaka na kotačiću se vidi,
-


sigurnosna brava kotačića je
usmjerena prema natrag,
-


zaključana sigurnosna brava i
izvađen ključ; kotačić se više ne
može pomicati,
-


kuka se nikako ne smije pomicati u
nosaču.
Prilikom priključivanja prikolice, ne
zaboravite spojiti kabel električnog
ožičenja.
Ugradnja
Vuča prikolice
