2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

23
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

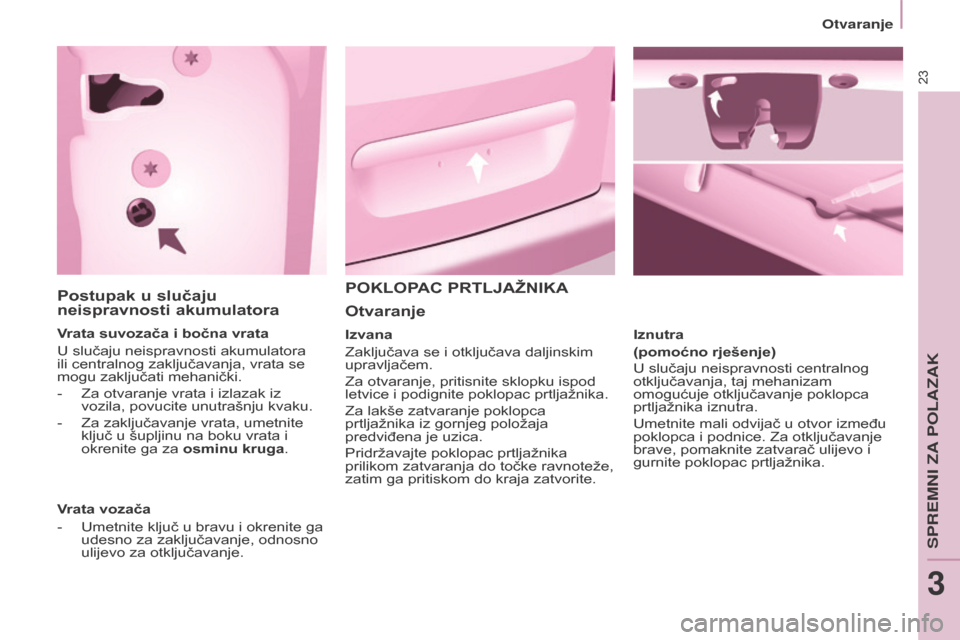

Postupak u slučaju
neispravnosti akumulatora
Vrata suvozača i bočna vrata
U slučaju neispravnosti akumulatora
ili centralnog zaključavanja, vrata se
mogu zaključati mehanički.
-
Za otvaranje vrata i izlazak iz
vozila, povucite unutrašnju kvaku.
-


Za zaključavanje vrata, umetnite
ključ u šupljin

u na boku vrata i
okrenite ga za osminu kruga.
Vrata vozača
-

Umetnite ključ u bravu i okrenite ga
udesno za zaključavanje, odnosno
ulije

vo za otključavanje.
POKlOPAc PRTlJAŽNIKA
Iznutra
(pomoćno rješenje)
U slučaju neispravnosti centralnog
otključavanja, taj mehanizam
omogućuje otključavanje poklopca
prtljažnika iznutra.
Umetnite mali odvijač u otvor između
poklopca i podnice. Za otključavanje
brave, pomaknite zatvarač ulijevo i
gurnite poklopac prtljažnika.
Otvaranje
Izvana
Zaključava se i otključava daljinskim
upravljačem.
Za otvaranje, pritisnite sklopku ispod
letvice i podignite poklopac prtljažnika.
Za lakše zatvaranje poklopca
prtljažnika iz gornjeg položaja
predviđena je uzica.
Pridržavajte poklopac prtljažnika
prilikom zatvaranja do točke ravnoteže,
zatim ga pritiskom do kraja zatvorite.
Otvaranje
SPREMNI ZA
3

24
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

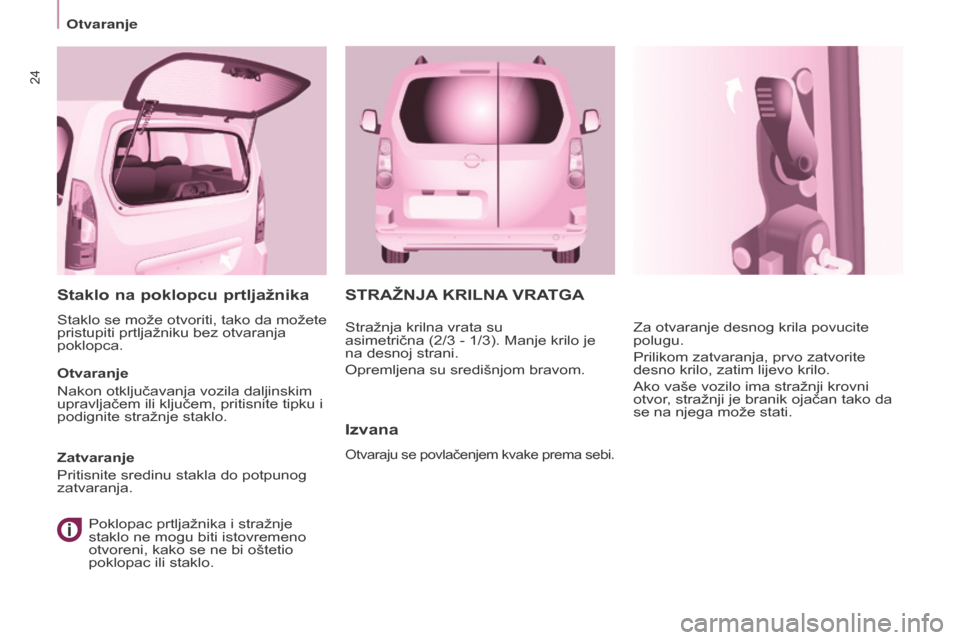

sTRAŽNJA KRI l NA VRAT g A
Izvana
Otvaraju se povlačenjem kvake prema sebi.
Za otvaranje desnog krila povucite
polugu.
Prilikom zatvaranja, prvo zatvorite
desno krilo, zatim lijevo krilo.
Ako vaše vozilo ima stražnji krovni
otvor, stražnji je branik ojačan tako da
se na njega može stati.
Stražnja krilna vrata su
asimetrična

(2/3

- 1/3). Manje krilo je
na desnoj strani.
Opremljena su središnjom bravom.
staklo na poklopcu prtljažnika
Staklo se može otvoriti, tako da možete
pristupiti prtljažniku bez otvaranja
poklopca.
Otvaranje
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite tipku i
podignite stražnje staklo.
Zatvaranje
Pritisnite sredinu stakla do potpunog
zatvaranja.
Poklopac prtljažnika i stražnje
staklo ne mogu biti istovremeno
otvoreni, kako se ne bi oštetio
poklopac ili staklo.
Otvaranje

25
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
U praksi
Za lakši prijevoz dugih predmeta,
možete voziti uz otvoreno desno krilo.
Lijevo krilo je zatvoreno posebnim
"žutim" zatvaračem kod dna vrata. To
zatvoreno krilo ne može se koristiti kao
pregrada za teret.
Vožnja uz otvoreno desno krilo je
dopuštena. Poštujte uobičajena
sigurnosna označavanja za
upozoravanje drugih sudionika u
prometu.
Iznutra
Ako je vozilo opremljeno lijevim krilom,
za njegovo otvaranje povucite kvaku
prema sebi.
Otvaranje za oko 180°
Sustav zatege omogućuje otvaranje
vrata od oko 90° do oko 180°.
Kad su vrata otvorena, povucite žutu
ručicu.
Prilikom zatvaranja, zatega će se
automatski zakvačiti.Prilikom parkiranja s
otvorenim stražnjim
vratima za 90°, ona
prekrivaju stražnja svjetla.
Radi signalizacije vašeg
vozila za sudionike koji se
kreću u istom smjeru i koji
možda neće vidjeti da je
vaše vozilo zaustavljeno,
postavite sigurnosni
trokut ili nešto drugo što
predviđaju propisi u vašoj
zemlji.
Otvaranje
SPREMNI ZA
3

26
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

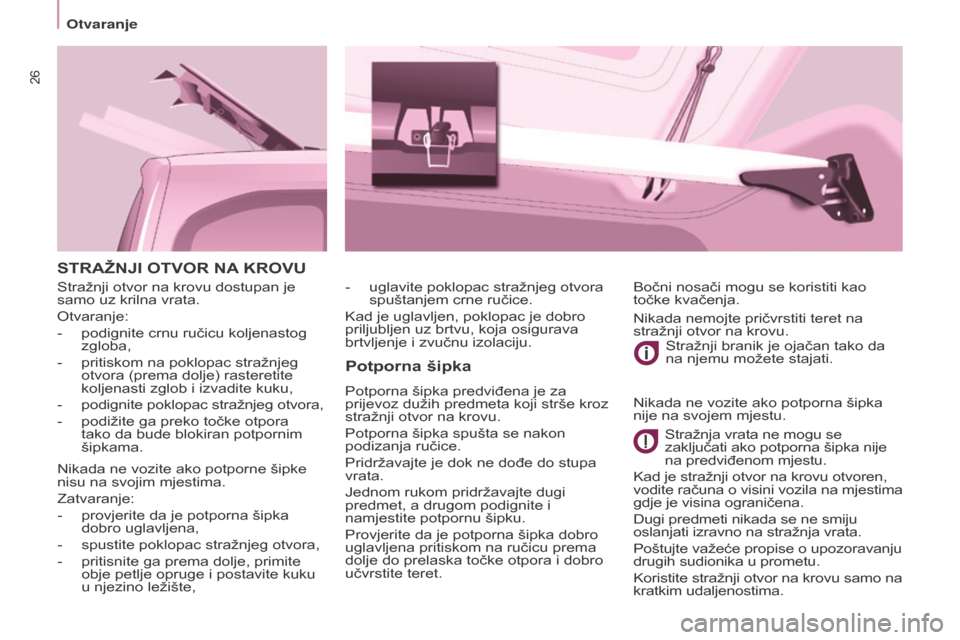

sTRAŽNJI OTVOR NA KROVU
Potporna

šipka
Potporna šipka predviđena je za
prijevoz dužih predmeta koji strše kroz
stražnji otvor na krovu.
Potporna šipka spušta se nakon
podizanja ručice.
Pridržavajte je dok ne dođe do stupa
vrata.
Jednom rukom pridržavajte dugi
predmet, a drugom podignite i
namjestite potpornu šipku.
Provjerite da je potporna šipka dobro
uglavljena pritiskom na ručicu prema
dolje do prelaska točke otpora i dobro
učvrstite teret.Stražnji branik je ojačan tako da
na njemu možete stajati.
Stražnja vrata ne mogu se
zaključati ako potporna šipka nije
na predviđenom mjestu.
Kad je stražnji otvor na krovu otvoren,
vodite računa o visini vozila na mjestima
gdje je visina ograničena.
Dugi predmeti nikada se ne smiju
oslanjati izravno na stražnja vrata.
Poštujte važeće propise o upozoravanju
drugih sudionika u prometu.
Koristite stražnji otvor na krovu samo na
kratkim udaljenostima. Bočni nosači mogu se koristiti kao
točke kvačenja.
-
uglavite poklopac stražnjeg otvora
spuštanjem crne ručice.
Kad je uglavljen, poklopac je dobro
prilju
bljen uz brtvu, koja osigurava
brtvljenje i zvučnu izolaciju.
Stražnji otvor na krovu dostupan je
samo uz krilna vrata.
Otvaranje:
-

podignite crnu ručicu koljenastog
zgloba,
-


pritiskom na poklopac stražnjeg
otvora (prema dolje) rasteretite
koljenasti zglob i izvadite kuku,
-
podignite poklopac stražnjeg otvora,
-

podižite ga preko točke otpora
tako da bude blokiran potpornim
šipkama.
Nikada ne vozite ako potporne šipke
nisu na svojim mjestima.
Zatvaranje:
-


provjerite da je potporna šipka
dobro uglavljena,
-


spustite poklopac stražnjeg otvora,
-


pritisnite ga prema dolje, primite
obje petlje opruge i postavite kuku
u njezino ležište, Nikada nemojte pričvrstiti teret na
stražnji otvor na krovu.
Nikada ne vozite ako potporna šipka
nije na svojem mjestu.
Otvaranje

27
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

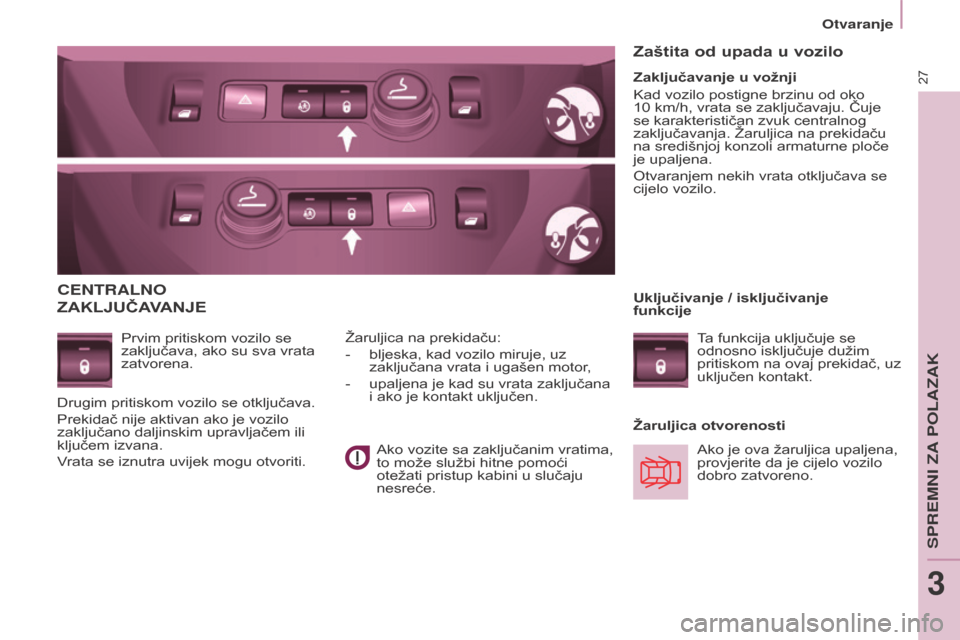

CENTRALNO
ZAK
l JUČAVANJE
Prvim pritiskom vozilo se
zaključava, ako su sva vrata
zatvorena.
Žaruljica otvorenosti
Žaruljica na prekidaču:
-

bljeska, kad vozilo miruje, uz
zaključana vrata i ugašen motor

,
-

upaljena je kad su vrata zaključana
i ako je kontakt uključen.
Zaštita od upada u vozilo
Ako je ova žaruljica upaljena,
provjerite da je cijelo vozilo
dobro zatvoreno.
Zaključavanje u vožnji
Kad vozilo postigne brzinu od oko
10

km/h, vrata se zaključavaju. Čuje
se karakterističan zvuk centralnog
zaključavanja. Žaruljica na prekidaču
na središnjoj konzoli armaturne ploče
je upaljena.
Otvaranjem nekih vrata otključava se
cijelo vozilo.
Uključivanje / isključivanje
funkcije
Ta funkcija uključuje se
odnosno isključuje dužim
pritiskom na ovaj prekidač, uz
uključen kontakt.
Ako vozite sa zaključanim vratima,
to može službi hitne pomoći
otežati pristup kabini u slučaju
nesreće.
Drugim pritiskom vozilo se otključava.
Prekidač nije aktivan ako je vozilo
zaključano daljinskim upravljačem ili
ključem izvana.
Vrata se iznutra uvijek mogu otvoriti.
Otvaranje
SPREMNI ZA POLAZAK
3

28
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

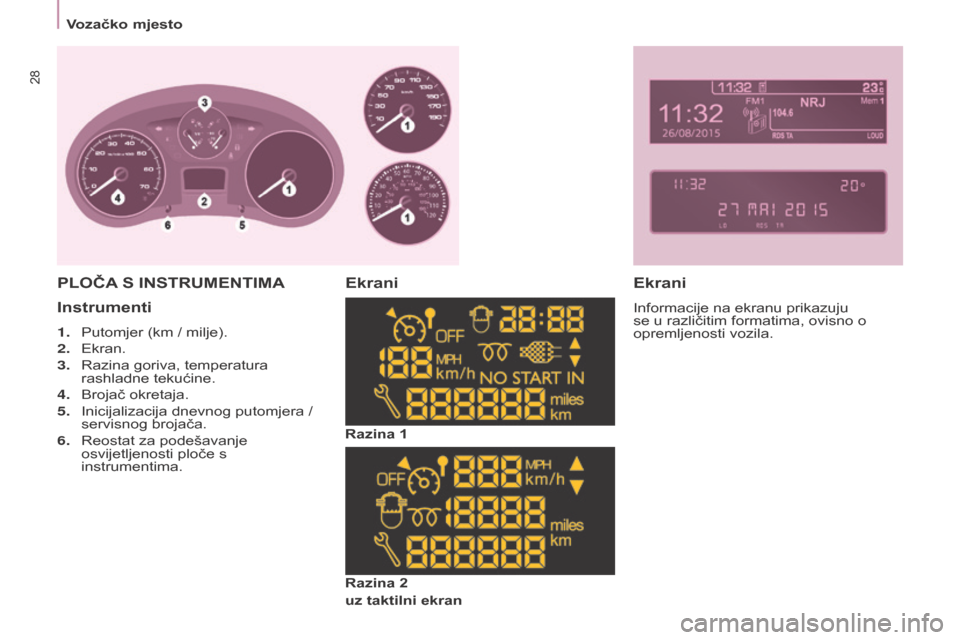

Instrumenti
1. Putomjer (km / milje).
2.
Ekran.
3.


Razina goriva, temperatura
rashladne tekućine.
4.


Brojač okretaja.
5.


Inicijalizacija dnevnog putomjera /
servisnog brojača.
6.


Reostat za podešavanje
osvijetljenosti ploče s
instrumentima. Razina 1
PlOČA s
IN s TRUMENTIMAEkrani Ekrani
Informacije na ekranu prikazuju
se u različitim formatima, ovisno o
opremljenosti vozila.
Razina 2
uz taktilni ekran
Vozačko mjesto

29
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
središnja konzola s ekranom
Ploča s instrumentima bez ekrana
-

Okrenite ulije
vo: prikazan je format
24
sata ili 12 sati.
-

Okrenite udesno za izbor formata
24

h ili 12 h.
-

Okrenite ulije
vo za završetak
namještanja sata.
Oko 30
sekunda nakon prestanka
namještanja, sat se vraća u normalni
prikaz.

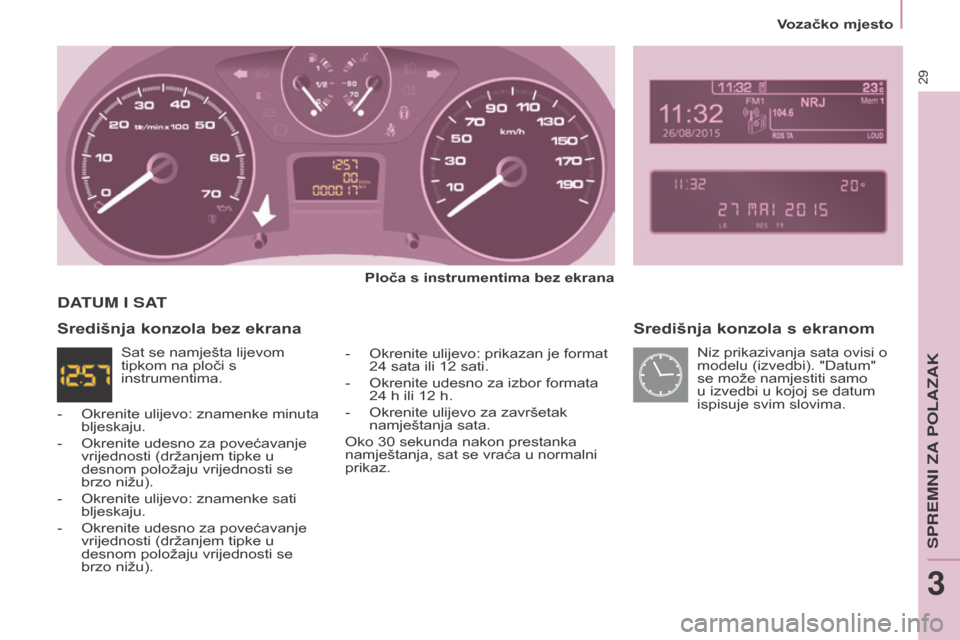

DATUM I SAT
s redišnja konzola bez ekrana
Niz prikazivanja sata ovisi o
modelu (izvedbi). "Datum"
se može namjestiti samo
u izvedbi u kojoj se datum
ispisuje svim slovima.
Sat se namješta lijevom
tipkom na ploči s
instrumentima.
-

Okrenite ulije

vo: znamenke minuta
bljeskaju.
-

Okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu).
-


Okrenite ulije

vo: znamenke sati
bljeskaju.
-

Okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu).
SPREMNI ZA POLAZAK
3
Vozačko mjesto

30
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

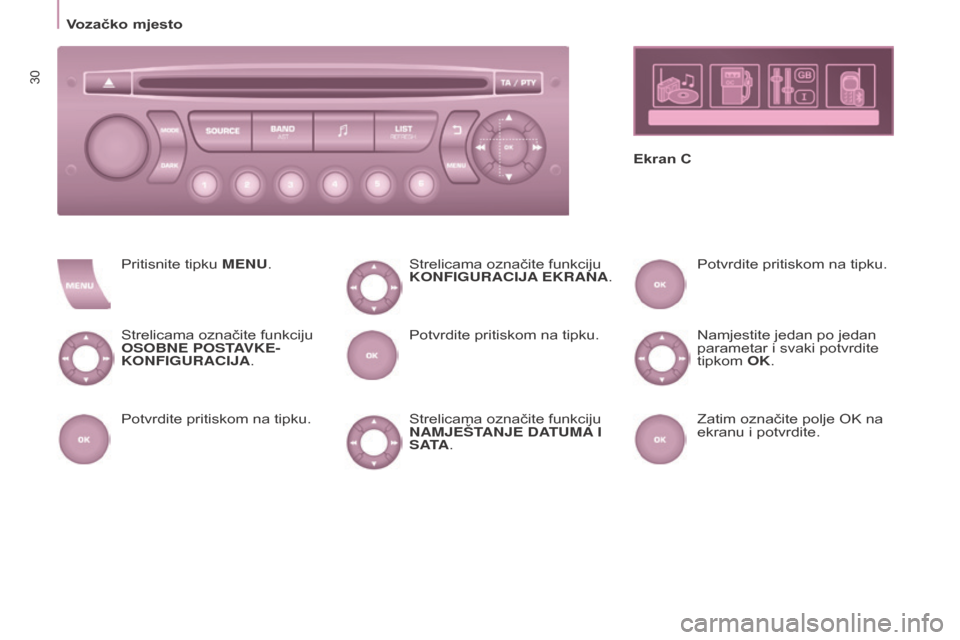

Ekran c
Pritisnite tipku

MENU.
Strelicama označite funkciju
OSOBNE POSTAVKE-
KONFIGURACIJA.
Potvrdite pritiskom na tipku. Strelicama označite funkciju
KONFIGURACIJA EKRANA.
Potvrdite pritiskom na tipku.
Strelicama označite funkciju
NAMJE
š
TANJE DATUMA I
S ATA . Potvrdite pritiskom na tipku.
Namjestite jedan po jedan
parametar i svaki potvrdite
tipkom OK.
Zatim označite polje OK na
ekranu i potvrdite.
Vozačko mjesto
