2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

71
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
dovod vanjskog zraka
s
trujanje unutrašnjeg zraka Klima uređaj A/
c
Žaruljica na tipki je ugašena.
Prednost dajte ovom
položaju.
Uključuje se pritiskom na
ovu tipku. Pali se žaruljica
na tipki. Ponovnim pritiskom
klima uređaj se isključuje, a
žaruljica na tipki se gasi.
Klima uređaj ne radi ako je ventilator u
položaju 0. Klima uređaj može raditi samo uz
pokrenut motor.
Žaruljica na tipki je upaljena.
Kad je uključeno strujanje
unutrašnjeg zraka, kabina
je izolirana od vanjskih
neugodnih mirisa i dima.
U tom položaju i uz odgovarajuću
brzinu ventilatora (od 1
do 4) brže se
postiže ugodna temperatura u kabini,
kako prilikom grijanja tako i prilikom
hlađenja.
Strujanje unutrašnjeg zraka smije
biti uključeno samo privremeno.
Kad postignete željenu temperaturu,
uključite dovod vanjskog zraka, radi
obnavljanja zraka u kabini i kako ne bi
došlo do magljenja stakala. Prednost
dajte tom položaju.
ERGONOMIJA I KOMFOR
4
V

72
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Primjena u praksi
Ako kabinu želite maksimalno rashladiti
ili zagrijati, minimalna vrijednost
15 odnosno maksimalna vrijednost
27
mogu se prekoračiti, okretanjem
sklopke do prikaza oznake LO,
odnosno do prikaza oznake HI.
Ako je nakon ulaska u vozilo
unutrašnja temperatura znatno niža
ili viša od ugodne temperature,
nije potrebno mijenjati prikazanu
vrijednost za brzo postizanje ugodne
temperature, jer će sustav iskoristiti
sve svoje mogućnosti kako bi se
postigla zadana temperatura.
AUTOMATsKI KlIMA URE đ AJ
Automatski

način rada
Program "komfor" AUTO
To je normalan način korištenja
sustava klima uređaja.Podešavanje temperature na strani
vozača i suvozača
Zadana vrijednost prikazana na ekranu
odgovara ugodnoj temperaturi, a ne
temperaturi u stupnjevima Celzija ili
Fahrenheita.
Okretanjem ove sklopke
ulijevo vrijednost se smanjuje,
a okretanjem udesno
vrijednost se povećava.
Najugodnije ćete se osjećati
ako vrijednost namjestite na oko 21.
Međutim, uobičajene su vrijednosti u
rasponu od 18 do 24.
Pazite da davač osunčanosti na
armaturnoj ploči nije prekriven.
Pritisnite ovu tipku, prikazuje
se simbol AUTO.
Ovisno o zadanoj vrijednosti
temperature, sustav upravlja
usmjeravanjem zraka,
brzinom ventilatora i dovodom zraka,
i tako osigurava komfor i dovoljno
strujanje zraka u kabini. Vi više ne
morate intervenirati. Kad je motor hladan, sustav će
optimalnu vrijednost protoka zraka
ostvarivati postupno, kako u kabinu
ne bi ušla prevelika količina hladnog
zrakaj.
Podešene vrijednosti ostaju u memoriji
sustava između dva pokretanja vozila.
Ako rad sustava ručno podesite,
automatska funkcija se isključuje
(oznaka AUTO se gasi).
ZAsEBNO POdEŠAVANJE NA s
TRANI VOZAČA I s UVOZAČA
Ventilacija

73
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Ručna podešavanja
U automatskom načinu rada postoji
mogućnost ručnog podešavanja
pojedinih funkcija. Pritom ostale funkcije
ostaju pod automatskim upravljanjem.
Za povratak na potpuno automatski
način rada pritisnite tipku AUTO.Usmjeravanje zraka
Usmjeravanje zraka bira se
uzastopnim pritiscima na ovu
tipku:
-

na vjetrobran,
-


na vjetrobran i prema nogama,
-


prema nogama,
-


kroz bočne i središnje otvore za
prozračivanje i prema nogama,
-


kroz bočne i središnje otvore za
prozračivanje. Brzina ventilatora
Brzina ventilatora smanjuje
se pritiskom na tipku
s malim
ventilatorom, a povećava se
pritiskom na tipku s velikim
ventilatorom.
Lopatice ventilatora na ekranu
postupno se pune kako se povećava
brzina ventilatora.
Uključivanje / isključivanje
klima uređaja
Klima uređaj uključuje se
pritiskom na ovu tipku. Na
ekranu je prikazana oznaka A/c .
Isključivanje sustava
Tipku s malim ventilatorom
držite pritisnutu dok se simbol
ventilatora ne ugasi na
ekranu.
Tada su isključene sve funkcije
sustava, osim strujanja unutrašnjeg
zraka i grijača stražnjeg stakla (ako je
ugrađen u vozilo). Toplinski komfor više
nije pod nadzorom.
d
ovod vanjskog zraka /
strujanje unutrašnjeg zraka
Strujanje unutrašnjeg zraka
uključuje se pritiskom na ovu
tipku. Prikazuje se simbol
strujanja unutrašnjeg zraka.
Pritiskom na tipku s velikim
ventilatorom ili na
tipku
AUTO sustav se ponovo
uključuje, na vrijednosti
zadane prije isključivanja. Strujanjem unutrašnjeg zraka kabina
je izolirana od vanjskih mirisa i dima.
Izbjegavajte dugotrajno strujanje
unutrašnjeg zraka (opasnost od
magljenja, neugodnih mirisa i vlage).
Ponovnim pritiskom na tu tipku
uključuje se dovod vanjskog zraka.
Ponovnim pritiskom na tu tipku klima
uređaj se isključuje.
Kroz ventilacijski otvor u pretincu
za rukavice struji rashlađeni zrak
(ako je klima uređaj uključen),
neovisno o zadanoj temperaturi u
kabini i o vanjskoj temperaturi.
Radi vašeg komfora, izbjegavajte
isključivati klima uređaj.
ERGONOMIJA I KOMFOR
4
Ventilacija

74
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

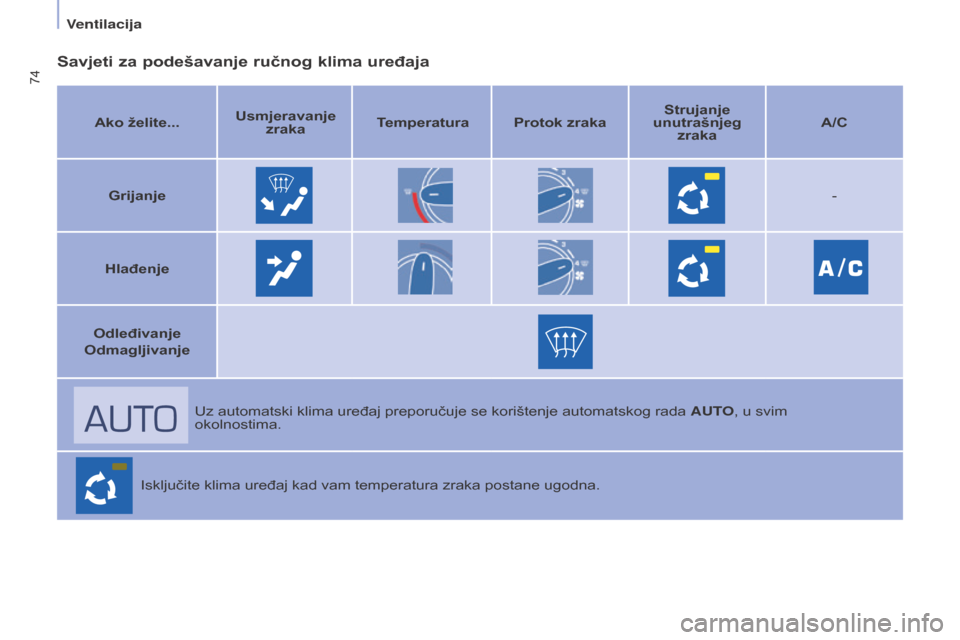

savjeti za podešavanje ručnog klima uređaja
Ako želite...Usmjeravanje
zraka Temperatura Protok zrakas trujanje
unutrašnjeg zraka A/
c
g rijanje -
Hlađenje
Odleđivanje
Odmagljivanje
Uz automatski klima uređaj preporučuje se korištenje automatskog rada AUTO, u svim
okolnostima.
Isključite klima uređaj kad vam temperatura zraka postane ugodna.
Ventilacija

75
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
OdlEđIVANJE I OdMAglJIVANJE
Ručna
podešavanja
Sklopku temperature
postavite u ovaj položaj.
Povećajte brzinu ventilatora. Uključite klima uređaj.
Uključivanjem dovoda
vanjskog zraka osigurava se
dobro obnavljanje zraka u
kabini (žaruljica je ugašena).
Sklopku za usmjeravanje
zraka postavite u ovaj položaj.
Odleđivanje stražnjeg stakla i/ili
retrovizora
Pritiskom na ovu tipku, uz
pokrenut motor, uključuje
se brzo odmagljivanje/
odleđivanje stražnjeg stakla i/
ili električnih retrovizora.
Ova funkcija se isključuje:
-

ponovnim pritiskom na tipku,
-


gašenjem motora,
-


automatski, nakon određenog roka,
kako ne bi došlo do prekomjerne
potrošnje energije.
ERGONOMIJA I KOMFOR
4
V

76
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
OdlEđIVANJE I OdMAglJIVANJE
PRIMJENA U PRAKSI
Otvori

za prozračivanje
"držite ih otvorene"
Optimalno usmjeravanje toplog ili
hladnog zraka u kabini osiguravaju
srednji i bočni otvori za prozračivanje
koje možete usmjeravati, bočno (desno
ili lije
vo) i okomito (gore ili dolje). Ne
zatvarajte ih u vožnji i usmjerite ih tako
da zrak puše prema staklima.
Sustav dopunjuju otvori za strujanje
zraka prema nogama i na vjetrobran.
Pazite da ništa ne ometa protok zraka
kroz otvore u području vjetrobrana
i kroz otvor za odvođenje zraka u
prtljažniku.
Pročistač za prašinu / neugodne
mirise (s aktivnim ugljenom)
Taj pročistač zadržava prašinu i
smanjuje neugodne mirise.
Provjeravajte stanje pročistača i
redovito mijenjajte njegove uloške.
Točka 7, dio "Provjere".
Klima uređaj
Klima uređaj će biti učinkovit u svim
godišnjim dobima, pod uvjetom da ga
koristite uz zatvorene prozore. Ako je
vozilo dulje vrijeme stajalo na suncu pa
je unutrašnja temperatura vrlo visoka,
prozračite kabinu nekoliko trenutaka.
Što više koristite automatski način rada
(AUTO), u kojemu uređaj optimalno
upravlja svim svojim funkcijama: brzina
ventilatora, temperatura i usmjeravanje
zraka, dovod vanjskog zraka ili
strujanje unutrašnjeg zraka.
Uređaj uključujte na 5
do 10 minuta
jedanput ili dvaput mjesečno, kako
biste ga održavali u besprijekornom
radnom stanju.
Ako sustav prestane rashlađivati,
prestanite ga upotrebljavati i obratite
mreži PEUGEOT ili nekoj stručnoj
radionici.
Automatski rad: program vidljivosti
Kad stakla treba brzo odmagliti ili
odlediti (vlaga, brojni putnici, led),
program komfor (AUTO) može biti
nedovoljan.
Tada uključite program vidljivosti. Pali
se žaruljica tog programa.
U tom programu uključuje se klima
uređaj, određuje se brzina ventilatora
i zrak se optimalno usmjerava prema
vjetrobranu i bočnim staklima.
Strujanje unutrašnjeg zraka je
isključeno. Zbog kondenzacije do koje dolazi
u normalnom radu klima uređaja iz
zaustavljenog vozila može istjecati
nešto vode.
Ventilacija

77
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
PREDNJA SJEDALA
Uzdužni
položaj
Visina sjedala (vozača)
Za podizanje sjedala, povucite ručicu
prema gore i malo se podignite sa
sjedala.
Za spuštanje sjedala, povucite ručicu
prema gore i pritisnite sjedalo vlastitom
težinom.
Nagib naslona
Podignite šipku i pomaknite sjedalo
prema naprijed ili prema natrag.
Na raspolaganju su vam sljedeće
mogućnosti podešavanja: Leđima pritisnite naslon, ručicu
pomaknite prema naprijed i namjestite
nagib.
ERGONOMIJA I KOMFOR
4
Sjedala

78
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svojim
mjestima i ispravno namješteni.
Podešavanje naslona za ruku
s
klopke grijača prednjih
sjedala
Prednja sjedala mogu biti opremljena
sklopkama grijača sjedala na bočnoj
strani sjedišta.
Pritiskom na sklopku uključuje se
grijanje sjedišta.
Ponovnim pritiskom na sklopku grijanje
se isključuje.
Visina naslona za glavu
Podiže se vertikalnim povlačenjem
prema gore.
Spušta se vertikalnim pritiskom prema
dolje, uz pritisnutu tipku.
Naslon za glavu je dobro namješten
kad je njegov gornji rub u ravnini s
vrhom glave.
Ako ga želite izvaditi, pritisnite tipku i
povucite ga prema gore.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala. Za postavljanje u vertikalni
položaj, podižite naslon za ruku do
uglavljivanja.
Za vraćanje u položaj korištenja,
spustite naslon za ruku.
Ako ga želite skinuti, postavite ga u
vertikalni položaj i pritisnite tipku za
oslobađanje.
Prilikom postavljanja, utaknite naslon
za ruke u vertikalni položaj.
Ako vozilo ima i dodatnu konzolu i
naslon za ruku i ako želite preklopiti
sjedalo suvozača u položaj stolića,
potrebno je skinuti konzolu ili naslon za
ruku.
Sjedala
