2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

87
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Nagib naslona
-
Pritisnite ručicu i podesite nagib.
Preklapanje naslona u položaj
stolića
-


Do kraja spustite naslon za glavu.
-


Pritisnite ručicu i preklopite naslon
na sjedište. V

raćanje naslona u položaj za
sjedenje
-
Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-

Provjerite da je sve dobro
uglavljeno.
Potpuno preklapanje sjedala
-

Preklopite naslon u položaj stolića.
-


Povlačenjem crvenog remena iza
sjedala izvadite noge sjedala iz
pričvrsnih mjesta u podnici.
-


Cijelo sjedalo zakrenite prema
naprijed.
Modularnost sjedala u 2. reduVraćanje u položaj za sjedenje
-
Zakrenite sjedalo prema natrag.
Prije zakretanja sjedala pazite:
-


da putnici u 3. redu sjedala
nogama ne prekrivaju
pričvrsna mjesta u podnici,
-


na dobru ugavljenost sjedala u
podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
ERGONOMIJA I KOMFOR
4
Sjedala

88
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Modularnost sjedala u 3. redu
Preklapanje naslona u položaj
stolića
-
Do kraja spustite naslon za glavu.
-


Pritisnite ručicu i preklopite naslon
na sjedište.
V

raćanje naslona u osnovni položaj
-

Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-


Provjerite da je sve dobro
uglavljeno. V

raćanje sjedala u osnovni položaj
-
Gurnite crvenu ručicu.
-


Zakrenite cijelo sjedalo prema
natrag.
Potpuno preklapanje sjedala
-


Preklopite naslon u položaj stolića.
-


Podizanjem ručke s crvenim
remenom iza sjedala izvadite noge
sjedala iz njihovih pričvrsnih mjesta
u podnici.
-


Zakrenite cijelo sjedalo prema
naprijed. Pazite:
-


na dobru uglavljenost sjedala
u podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
Sjedala

89
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

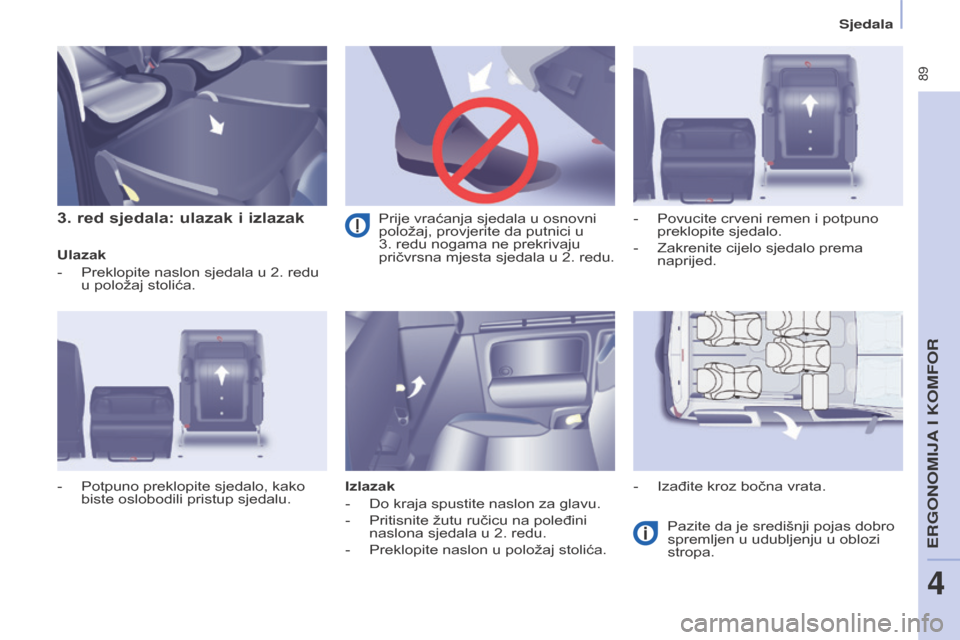

3. red sjedala: ulazak i izlazak
Ulazak
-
Preklopite naslon sjedala u 2. redu
u položaj stolića.
Izlazak
-


Do kraja spustite naslon za glavu.
-


Pritisnite žutu ručicu na poleđini
naslona sjedala u 2. redu.
-


Preklopite naslon u položaj stolića. Pazite da je središnji pojas dobro
spremljen u udubljenju u oblozi
stropa.
-


Potpuno preklopite sjedalo, kako
biste oslobodili pristup sjedalu. -


Povucite crveni remen i potpuno
preklopite sjedalo.
-
Zakrenite cijelo sjedalo prema
naprijed.
-

Izađite kroz bočna vrata.
Prije vraćanja sjedala u osnovni
položaj, provjerite da putnici u
3. redu nogama ne prekrivaju
pričvrsna mjesta sjedala u 2. redu.
ERGONOMIJA I KOMFOR
4
Sjedala

90
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Vađenje sjedala
-
Po potrebi, pomaknite prednje
sjedalo prema naprijed.
-


Spustite naslon za glavu.
-


Potpuno preklopite sjedalo.
-


Zakrenite cijelo sjedalo prema
naprijed i podignite ga. V

raćanje sjedala
Na naljepnici na sjedalu prikazano je
mjesto na koje se ono mora postaviti.
-

Postavite kuke prednjih nogu
između dvije šipke.
-


Zakrenite sjedalo prema natrag i
uglavite ga u stražnjim pričvrsnim
mjestima.
-


Pritiskom na ručicu podignite
naslon u osnovni položaj.
-


Podignite naslon za glavu. Pazite da nikakav predmet ili
noge putnika na stražnjem sjedalu
ne prekrivaju pričvrsna mjesta, što
bi ometalo ispravno uglavljivanje
sjedala.
Rukovanje sjedalom u 2. redu
Sjedala

91
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

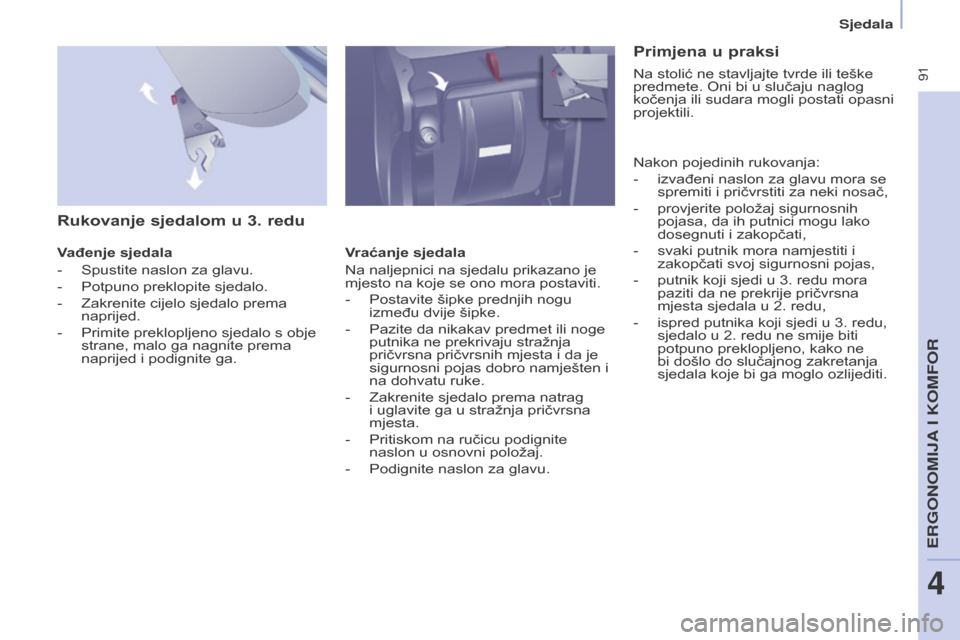

Rukovanje sjedalom u 3. redu
Vađenje sjedala
-
Spustite naslon za glavu.
-


Potpuno preklopite sjedalo.
-


Zakrenite cijelo sjedalo prema
naprijed.
-


Primite preklopljeno sjedalo s obje
strane, malo ga nagnite prema
naprijed i podignite ga. V

raćanje sjedala
Na naljepnici na sjedalu prikazano je
mjesto na koje se ono mora postaviti.
-

Postavite šipke prednjih nogu
između dvije šipke.
-


Pazite da nikakav predmet ili noge
putnika ne prekrivaju stražnja
pričvrsna pričvrsnih mjesta i da je
sigurnosni pojas dobro namješten i
na dohvatu ruke.
-


Zakrenite sjedalo prema natrag
i uglavite ga u stražnja pričvrsna
mjesta.
-


Pritiskom na ručicu podignite
naslon u osnovni položaj.
-


Podignite naslon za glavu.
Primjena u praksi
Nakon pojedinih rukovanja:
-
izvađeni naslon za glavu mora se
spremiti i pričvrstiti za neki nosač,
-


provjerite položaj sigurnosnih
pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,
-


svaki putnik mora namjestiti i
zakopčati svoj sigurnosni pojas,
-


putnik koji sjedi u 3. redu mora
paziti da ne prekrije pričvrsna
mjesta sjedala u 2. redu,
-


ispred putnika koji sjedi u 3. redu,
sjedalo u 2. redu ne smije biti
potpuno preklopljeno, kako ne
bi došlo do slučajnog zakretanja
sjedala koje bi ga moglo ozlije

diti.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.
ERGONOMIJA I KOMFOR
4
Sjedala

92
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

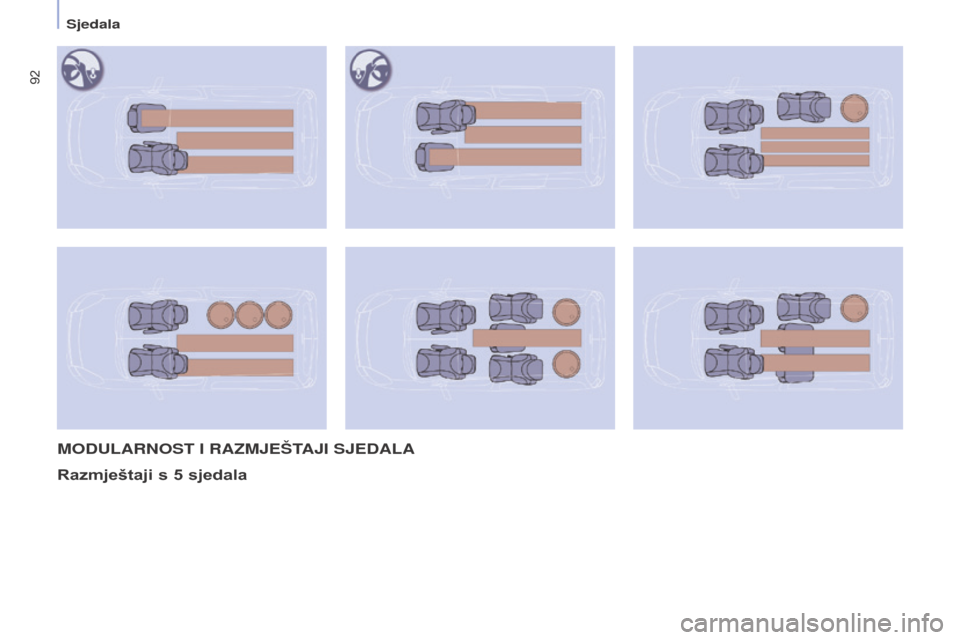

MODULARNOST I RAZMJEšTAJI SJEDALA
Razmještaji
s 5
sjedala
Sjedala

93
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Razmještaji sa 7 sjedala
Sjedalima se smije
rukovati samo kad je vozilo
zaustavljeno.
ERGONOMIJA I KOMFOR
4
Sjedala

94
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

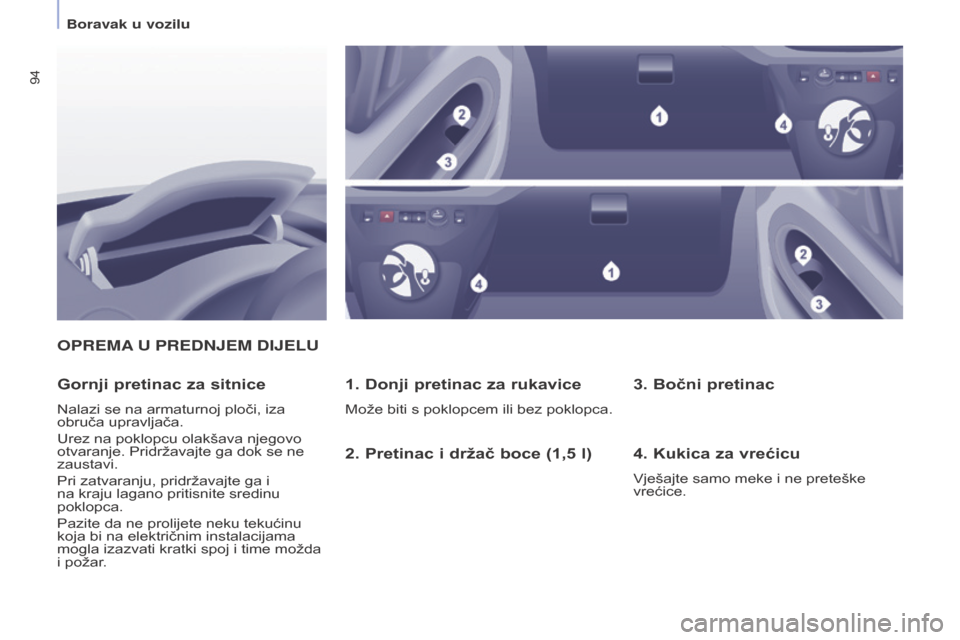

OPREMA U PREDNJEM DIJELU
1. d

onji pretinac za rukavice
Može biti s poklopcem ili bez poklopca.
gornji pretinac za sitnice
Nalazi se na armaturnoj ploči, iza
obruča upravljača.
Urez na poklopcu olakšava njegovo
otvaranje. Pridržavajte ga dok se ne
zaustavi.
Pri zatvaranju, pridržavajte ga i
na kraju lagano pritisnite sredinu
poklopca.
Pazite da ne prolijete neku tekućinu
koja bi na električnim instalacijama
mogla izazvati kratki spoj i time možda
i požar.
3. Bočni pretinac
4. Kukica za vrećicu
Vješajte samo meke i ne preteške
vrećice.
2. Pretinac i držač boce (1,5 l)
Boravak u vozilu
