2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

47
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
sERVIsNI BROJAČ
Servisni brojač obavještava vozača o
narednom održavanju vozila prema
planu održavanja.
d
o narednog održavanja preostaje
više od 1000 km
Primjer: do narednog održavanja
preostaje 4800
km. Nakon uključivanja
kontakta, ekran prikazuje na nekoliko
sekunda:
Nekoliko sekunda nakon toga prikazuje
se razina ulja (ovisno o izvedbi), zatim
ukupni i dnevni putomjer.
d

o narednog održavanja preostaje
manje od 1000
km
Nakon svakog uključivanja kontakta, nekoliko
sekunda bljeska sličica ključa i prikazuje se
preostali broj kilometara do održavanja:
Nekoliko sekunda nakon toga prikazuje
se razina ulja (ovisno o izvedbi), zatim
ukupni i dnevni putomjer, a sličica
ključa ostaje upaljena i podsjeća vas
da ćete uskoro vozilo morati odvesti u
servis na održavanje.
Prekoračen rok za održavanje
Način rada
Nakon uključivanja kontakta, na
nekoliko sekunda pali se sličica
ključa; na ekranu ukupnog putomjera
prikazuje se broj kilometara
(zaokružena vrijednost) do narednog
održavanja.
Taj podatak izračunava se od
posljednje inicijalizacije servisnog
brojača.
Određuju ga dva parametra:
-

prijeđena kilometraža,
-


vrijeme proteklo od posljednjeg
redovitog održavanja. Na intervale redovitih održavanja
utječe i faktor vremena, ovisno o
tome koliko se vozilo koristi. Nakon pokretanja motora, sličica
ključa ostaje upaljena dok se ne izvrši
održavanje.
U izvedbama Dizel BlueHDi, uz ovo
upozorenje stalno je upaljena žaruljica
Service, odmah nakon uključivanja
kontakta.Nakon svakog uključivanja
kontakta, sličica ključa
bljeska nekoliko sekunda
i prikazuje se broj
prekoračenih kilometara.
U izvedbama Dizel BlueHDi,
sličica ključa može se i ranije
upaliti, ovisno o pogoršanju
kvalitete motornog ulja. Pogoršanje
kvalitete motornog ulja ovisi o uvjetima
korištenja vozila.
SPREMNI ZA POLAZAK
3
Vozačko mjesto

48
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Tipka za vraćanje na nulu
dnevnog putomjera
Ako nakon tog postupka želite
odspojiti akumulator, zaključajte
vozilo i pričekajte najmanje pet
minuta, jer inače inicijalizacija ne bi bila
uvažena.
Pokazivač razine motornog
ulja
Ovisno o motoru vozila, nakon
uključivanja kontakta, na ekranu se
nekoliko sekunda prikazuje razina
motornog ulja, nakon servisnog
brojača. Ispravna razina ulja
Manjak ulja
Bljeskanje oznake
"OIL", uz upaljenu
žaruljicu Service,
zvučni signal i poruku
na ekranu, upozorava na manjak ulja
zbog kojega može doći do oštećenja
motora.
Ako se manjak ulja potvrdi provjerom
na mjernoj šipki, obavezno dolijte
potrebnu količinu.
Neispravnost
mjerača razine ulja
Bljeskanje oznake
"OIL--" upozorava
na neispravnost
mjerača razine ulja. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Provjera razine ulja valjana je
samo ako se vozilo nalazi na
ravnoj podlozi i ako je od gašenja
motora prošlo barem 30 minuta.Mjerna šipka
A = maxi; ulje ne smije
prelaziti ovu oznaku, jer
višak ulja može uzrokovati
oštećenja motora.
Obratite se što prije mreži
PEUGEOT ili nekoj stručnoj
radionici.
B = mini; kroz otvor za
dolijevanje ulja ulijte potrebnu
količinu ulja koje odgovara
motoru vašeg vozila.
Reostat za podešavanje osvijetljenosti
Uz uključen kontakt, držite
tipku pritisnutu dok se ne
prikažu nule.
Uz upaljena svjetla,
pritiskom na tipku mijenja
se osvijetljenost ploče
s instrumentima. Kad
osvijetljenost dođe
do minimuma
(ili maksimuma), otpustite tipku i
ponovo je prisnite za pojačavanje
(ili smanjivanje) osvijetljenosti.
Kad postignete željenu osvijetljenost,
otpustite tipku.
Inicijalizacija
Inicijalizacija servisnog brojača
obavlja se u mreži PEUGEOT ili u
nekoj stručnoj radionici nakon svakog
održavanja.
Ako održavanje vozila obavljate sami,
postupak inicijalizacije brojača je
sljedeći:
-

prekinite kontakt,
-


pritisnite tipku za vraćanje na
nulu dnevnog putomjera i držite je
pritisnutu,
-


uključite kontakt.
Na ekranu počinje odbrojavanje.
Kad je na ekranu prikazano

"=0"
otpustite tipku; sličica ključa se gasi.
Vozačko mjesto

49
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

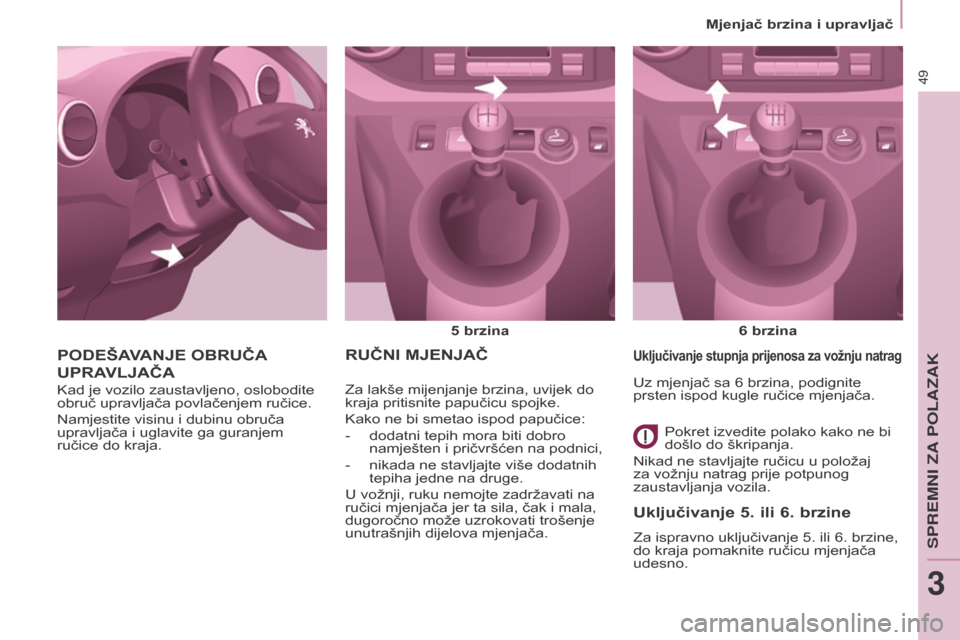

RUČNI MJENJAČ
5 brzina6 brzina
Za lakše mijenjanje brzina, uvijek do
kraja pritisnite papučicu spojke.
Kako ne bi smetao ispod papučice:
-

dodatni tepih mora biti dobro
namješten i pričvršćen na podnici,
-


nikada ne stavljajte više dodatnih
tepiha jedne na druge.
U vožnji, ruku nemojte zadržavati na
ručici mjenjača jer ta sila, čak i mala,
dugoročno može uzrokovati trošenje
unutrašnjih dijelova mjenjača.
Uključivanje 5. ili 6. brzine
Za ispravno uključivanje 5. ili 6. brzine,
do kraja pomaknite ručicu mjenjača
udesno.
Uključivanje stupnja prijenosa za vožnju natrag
Pokret izvedite polako kako ne bi
došlo do škripanja.
Nikad ne stavljajte ručicu u položaj
za vožnju natrag prije potpunog
zaustavljanja vozila.
POdEŠAVANJE OBRUČA
UPRA
V l JAČA
Kad je vozilo zaustavljeno, oslobodite
obruč upravljača povlačenjem ručice.
Namjestite visinu i dubinu obruča
upravljača i uglavite ga guranjem
ručice do kraja. Uz mjenjač sa 6
brzina, podignite
prsten ispod kugle ručice mjenjača.
SPREMNI ZA
3
Mjenjač brzina i upravljač

50
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

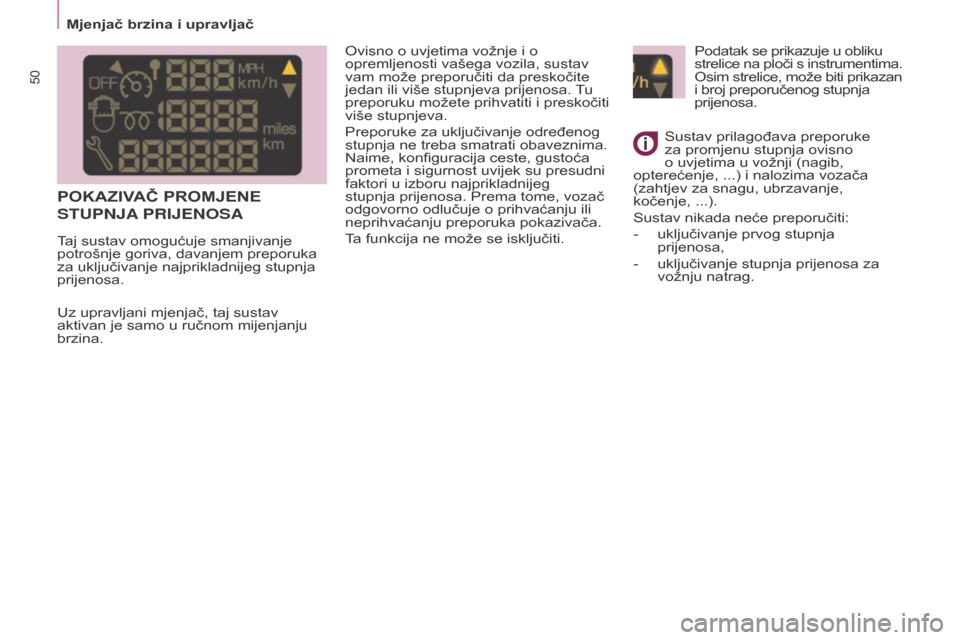

Podatak se prikazuje u obliku
strelice na ploči s instrumentima.
Osim strelice, može biti prikazan
i broj preporučenog stupnja
prijenosa.
Sustav prilagođava preporuke
za promjenu stupnja ovisno
o uvjetima u vožnji (nagib,
opterećenje, ...) i nalozima vozača
(zahtjev za snagu, ubrzavanje,
kočenje, ...).
Sustav nikada neće preporučiti:
-

uključivanje prvog stupnja
prijenosa,
-


uključivanje stupnja prijenosa za
vožnju natrag.
Uz upravljani mjenjač, taj sustav
aktivan je samo u ručnom mijenjanju
brzina.
POKAZIVAČ PROMJENE
STUPNJA
PRIJENOSA
Ovisno o uvjetima vožnje i o
opremljenosti vašega vozila, sustav
vam može preporučiti da preskočite
jedan ili više stupnjeva prijenosa. Tu
preporuku možete prihvatiti i preskočiti
više stupnjeva.
Preporuke za uključivanje određenog
stupnja ne treba smatrati obaveznima.
Naime, konfiguracija ceste, gustoća
prometa i sigurnost uvijek su presudni
faktori u izboru najprikladnijeg
stupnja prijenosa. Prema tome, vozač
odgovorno odlučuje o prihvaćanju ili
neprihvaćanju preporuka pokazivača.
Ta funkcija ne može se isključiti.
Taj sustav omogućuje smanjivanje
potrošnje goriva, davanjem preporuka
za uključivanje najprikladnijeg stupnja
prijenosa.
Mjenjač brzina i upravljač

51
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

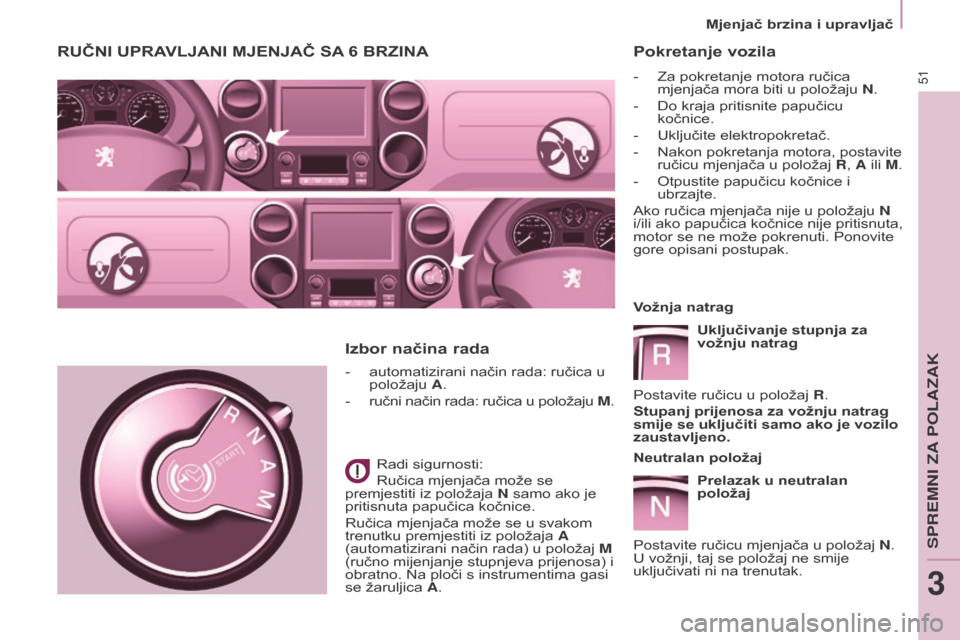

RUČNI UPRAVlJANI MJENJAČ sA 6 BRZINA
- automatizirani način rada: ručica u
položaju
A.
-
ručni način rada: ručica u položaju

M.
Radi sigurnosti:
Ručica mjenjača može se
premjestiti iz položaja N samo ako je
pritisnuta papučica kočnice.
Ručica mjenjača može se u svakom
trenutku premjestiti iz položaja A
(automatizirani način rada) u položaj M
(ručno mijenjanje stupnjeva prijenosa) i
obratno. Na ploči s instrumentima gasi
se žaruljica A.
Izbor načina rada Pokretanje vozila
- Za pokretanje motora ručica
mjenjača mora biti u položaju
N.
-

Do kraja pritisnite papučicu
kočnice.
-


Uključite elektropokretač.
-


Nakon pokretanja motora, postavite
ručicu mjenjača u položaj

R, A ili M.
-

Otpustite papučicu kočnice i
ubrzajte.
Ako ručica mjenjača nije u položaju

N
i/ili ako papučica kočnice nije pritisnuta,
motor se ne može pokrenuti. Ponovite
gore opisani postupak.
Vožnja natrag
Uključivanje stupnja za
vožnju natrag
Postavite ručicu u položaj R.
s

tupanj prijenosa za vožnju natrag
smije se uključiti samo ako je vozilo
zaustavljeno.
Neutralan položaj
Prelazak u neutralan
položaj
Postavite ručicu mjenjača u položaj N.
U vožnji, taj se položaj ne smije
uključivati ni na trenutak.
SPREMNI ZA POLAZAK
3
Mjenjač brzina i upravljač

52
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

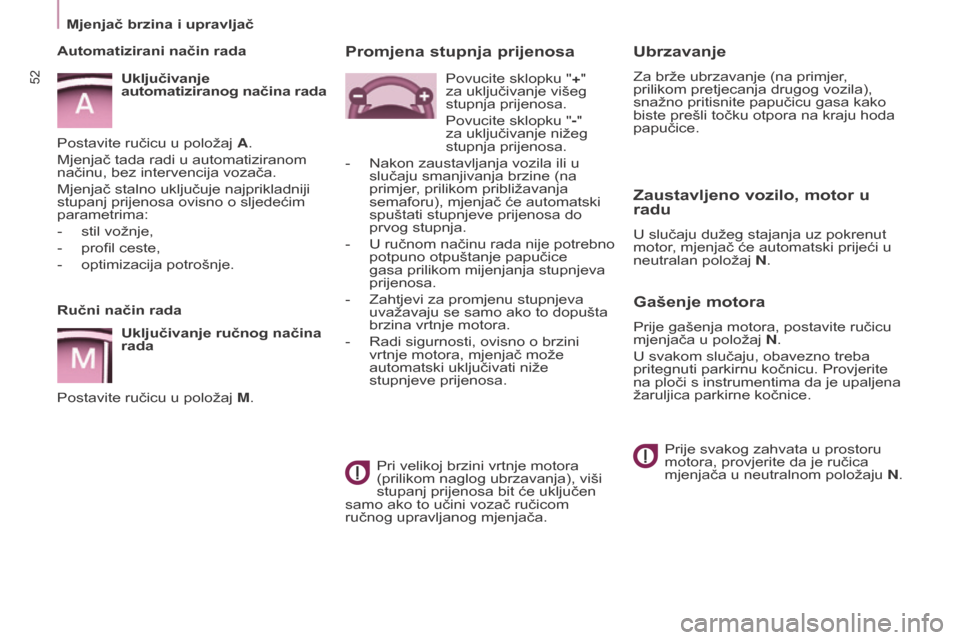

Ubrzavanje
Za brže ubrzavanje (na primjer,
prilikom pretjecanja drugog vozila),
snažno pritisnite papučicu gasa kako
biste prešli točku otpora na kraju hoda
papučice.
Zaustavljeno vozilo, motor u
radu
U slučaju dužeg stajanja uz pokrenut
motor, mjenjač će automatski prijeći u
neutralan položaj N.
gašenje motora
Prije gašenja motora, postavite ručicu
mjenjača u položaj N.
U svakom slučaju, obavezno treba
pritegnuti parkirnu kočnicu. Provjerite
na ploči s instrumentima da je upaljena
žaruljica parkirne kočnice.Prije svakog zahvata u prostoru
motora, provjerite da je ručica
mjenjača u neutralnom položaju N.
Promjena stupnja prijenosa
Pri velikoj brzini vrtnje motora
(prilikom naglog ubrzavanja), viši
stupanj prijenosa bit će uključen
samo ako to učini vozač ručicom
ručnog upravljanog mjenjača. Povucite sklopku "+"
za uključivanje višeg
stupnja prijenosa.
Povucite sklopku "-"
za uključivanje nižeg
stupnja prijenosa.
-

Nakon zaustavljanja vozila ili u
slučaju smanjivanja brzine (na
primjer

, prilikom približavanja
semaforu), mjenjač će automatski
spuštati stupnjeve prijenosa do
prvog stupnja.
-

U
ručnom načinu rada nije potrebno
potpuno otpuštanje papučice
gasa prilikom mijenjanja stupnjeva
prijenosa.
-

Zahtjevi za promjenu stupnjeva
uvažavaju se samo ako to dopušta
brzina vrtnje motora.
-


Radi sigurnosti, ovisno o brzini
vrtnje motora, mjenjač može
automatski uključivati niže
stupnjeve prijenosa.
Ručni način rada
Uključivanje ručnog načina
rada
Postavite ručicu u položaj

M.
Automatizirani način rada
Uključivanje
automatiziranog načina rada
Postavite ručicu u položaj A.
Mjenjač tada radi u automatiziranom
načinu, bez intervencija vozača.
Mjenjač stalno uključuje najprikladniji
stupanj prijenosa ovisno o sljedećim
parametrima:
-

stil vožnje,
-


profil ceste,
-


optimizacija potrošnje.
Mjenjač brzina i upravljač

53
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

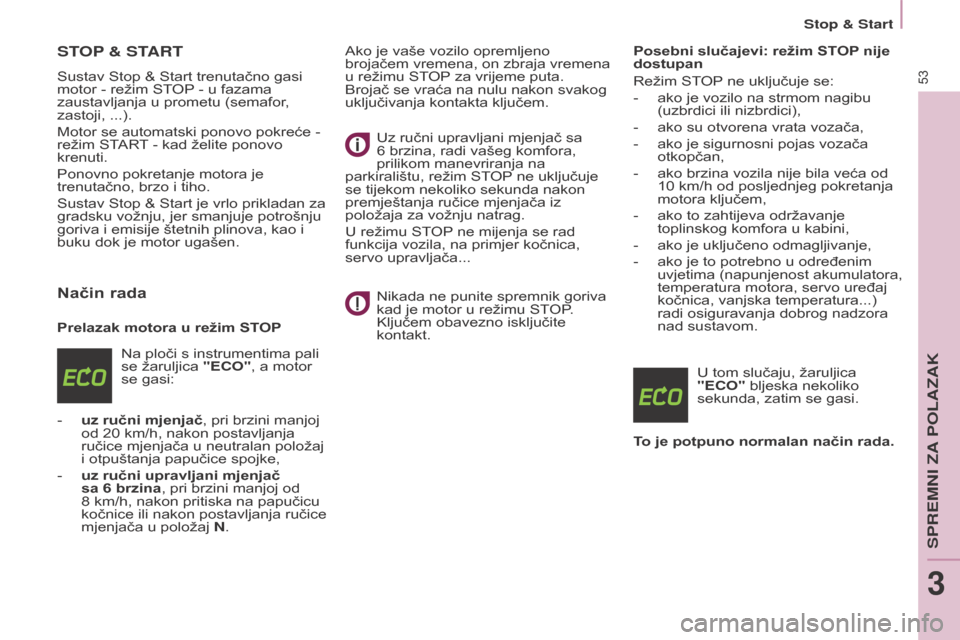

STOP & START
Sustav Stop & Start trenutačno gasi
motor - režim STOP - u fazama
zaustavljanja u prometu (semafor,
zastoji, ...).
Motor se automatski ponovo pokreće
-
režim START - kad želite ponovo
krenuti.
Ponovno pokretanje motora je
trenutačno, brzo i tiho.
Sustav Stop & Start je vrlo prikladan za
gradsku vožnju, jer smanjuje potrošnju
goriva i emisije štetnih plinova, kao i
buku dok je motor ugašen.
Način rada
Prelazak motora u režim sTOP
Na ploči s instrumentima pali
se žaruljica
"ECO", a motor
se gasi:
-

uz ručni mjenjač
, pri brzini manjoj
od 20 km/h, nakon postavljanja
ručice mjenjača u neutralan položaj
i otpuštanja papučice spojke,
-

uz ručni upravljani mjenjač
sa 6 brzina

, pri brzini manjoj od
8
km/h, nakon pritiska na papučicu
kočnice ili nakon postavljanja ručice
mjenjača u položaj N. Ako je vaše vozilo opremljeno
brojačem vremena, on zbraja vremena
u režimu STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta ključem.
Uz ručni upravljani mjenjač sa
6 brzina, radi vašeg komfora,
prilikom manevriranja na
parkiralištu, režim STOP ne uključuje
se tijekom nekoliko sekunda nakon
premještanja ručice mjenjača iz
položaja za vožnju natrag.
U režimu STOP ne mijenja se rad
funkcija vozila, na primjer kočnica,
servo upravljača...
Nikada ne punite spremnik goriva
kad je motor u režimu STOP.
Ključem obavezno isključite
kontakt. Posebni slučajevi: režim
s TOP nije
dostupan
Režim STOP ne uključuje se:
-
ako je vozilo na strmom nagibu
(uzbrdici ili nizbrdici),
-

ako su otvorena vrata vozača,
-

ako je sigurnosni pojas vozača
otkopčan,
-

ako brzina vozila nije bila veća od
10 km/h od posljednjeg pokretanja
motora ključem,
-

ako to zahtijeva održavanje
toplinskog komfora u kabini,
-

ako je uključeno odmagljivanje,
-

ako je to potrebno u određenim
uvjetima (napunjenost akumulatora,
temperatura motora, servo uređaj
kočnica, vanjska temperatura...)
radi osiguravanja dobrog nadzora
nad sustavom.
U tom slučaju, žaruljica
"ECO"

bljeska nekoliko
sekunda, zatim se gasi.
To je potpuno normalan način rada.
SPREMNI ZA POLAZAK
3
Stop & Start

54
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Prelazak motora u režim sTART
Žaruljica "ECO" se gasi, a
motor se pokreće:
-

uz ručni mjenjač
, nakon pritiska
na papučicu spojke do kraja,
-

uz ručni upravljani mjenjač sa
6

brzina:
●

ako je ručica mjenjača u
položaju


A
ili M, nakon otpuštanja
papučice kočnice,
●

ako je ručica mjenjača u
položaju

N i ako je papučica
kočnice otpuštena, nakon
postavljanja ručice mjenjača u
položaj A ili M,
●

ili nakon uključivanja stupnja
prijenosa za vožnju natrag.
Uz ručni mjenjač, u režimu ST

OP, u
slučaju mijenjanja stupnja prijenosa
bez pritiska na papučicu spojke do
kraja, pali se žaruljica ili se prikazuje
poruka koja vas upozorava da je
potrebno pritisnuti papučicu spojke radi
ponovnog pokretanja motora.
Posebni slučajevi: automatsko
uključivanje režima
s TART
Radi sigurnosti ili komfora, režim
START automatski se uključuje u
sljedećim slučajevima:
-

nakon otvaranja vrata vozača,
-


nakon otkopčavanja sigurnosnog
pojasa vozača, U tom slučaju, žaruljica
"ECO"

bljeska nekoliko
sekunda, zatim se gasi.
To je potpuno normalan način rada.
Isključivanje
U nekim slučajevima, na primjer za
održavanje toplinskog komfora u
kabini, možda će biti potrebno isključiti
Stop & Start. Sustav se može isključiti u
svakom trenutku pritiskom na
tipku "ECO OFF".
Isključivanje se potvrđuje paljenjem
žaruljice na tipki i porukom na ekranu.
Ako se sustav isključi u režimu STOP,
motor se odmah ponovo pokreće.
Ponovno uključivanje
Ponovo pritisnite tipku "ECO OFF".
Sustav je opet aktivan, što se potvrđuje
gašenjem žaruljice na tipki i porukom
na ploči s instrumentima.
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem.
Neispravnost u radu
U slučaju neispravnosti u
sustavu, žaruljica na tipki
"ECO OFF" bljeska, zatim
ostaje stalno upaljena.
Uz taj sustav vozilo mora imati
akumulator posebnih karakteristika
i tehnologije (kataloški brojevi
mogu se dobiti u mreži PEUGEOT ili u
nekoj stručnoj radionici).
Akumulator bez kataloškog broja
PEUGEOT mogao bi uzrokovati
neispravnost sustava. Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju neispravnosti režima STOP,
motor se može spontano ugasiti. Sve
žaruljice na ploči s instrumentima tada
su upaljene. U tom slučaju, potrebno
je prekinuti kontakt i ponovo pokrenuti
motor ključem.
-

brzina vozila veća od 25 km/h uz
ručni mjenjač, odnosno od 1

1 km/h
uz ručni upravljani mjenjač sa
6

brzina,
-

ako je to potrebno u određenim
uvjetima (napunjenost akumulatora,
temperatura motora, servo uređaj
kočnica, vanjska temperatura...)
radi osiguravanja dobrog nadzora
nad sustavom.
Stop & Start
