2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

183
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

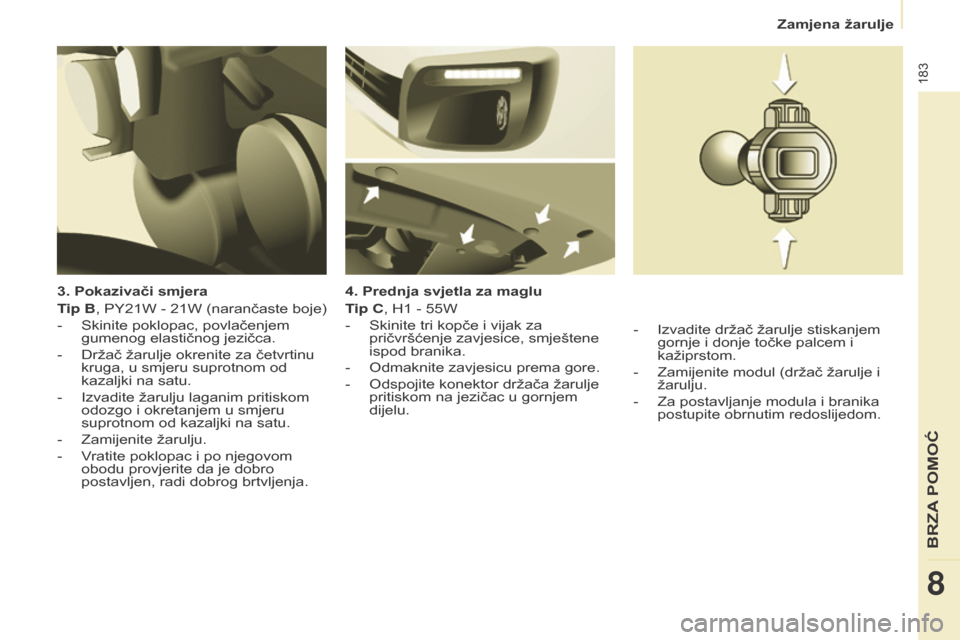

3. Pokazivači smjera
Tip B, PY21W - 21W (narančaste boje)
-
Skinite poklopac, povlačenjem
gumenog elastičnog jezičca.
-


Držač žarulje okrenite za četvrtinu
kruga, u smjeru suprotnom od
kazaljki na satu.
-


Izvadite žarulju laganim pritiskom
odozgo i okretanjem u smjeru
suprotnom od kazaljki na satu.
-


Zamijenite žarulju.
-


V
ratite poklopac i po njegovom
obodu provjerite da je dobro
postavljen, radi dobrog brtvljenja. 4. Prednja svjetla za maglu
Tip C, H1 - 55W
-

Skinite tri kopče i vijak za
pričvršćenje zavjesice, smještene
ispod branika.
-


Odmaknite zavjesicu prema gore.
-


Odspojite konektor držača žarulje
pritiskom na jezičac u gornjem
dijelu.-


Izvadite držač žarulje stiskanjem
gornje i donje točke palcem i
kažiprstom.
-


Zamijenite modul (držač žarulje i
žarulju.
-


Za postavljanje modula i branika
postupite obrnutim redoslije

dom.
BRZA POMO

184
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

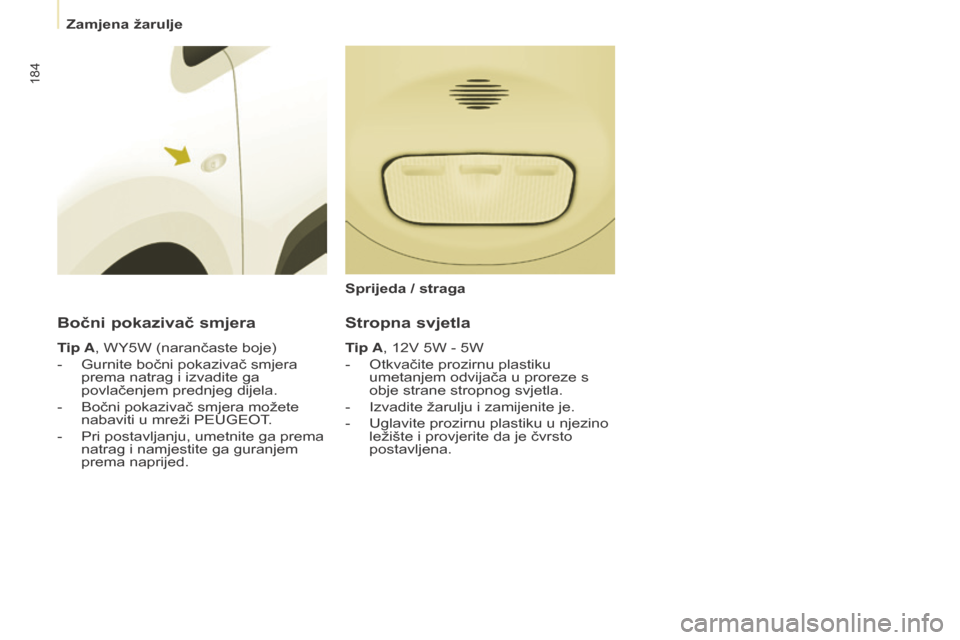

Bočni pokazivač smjera
Tip A, WY5W (narančaste boje)
-
Gurnite bočni pokazivač smjera
prema natrag i izvadite ga
povlačenjem prednjeg dijela.
-


Bočni pokazivač smjera možete
nabaviti u mreži PEUGEOT

.
-

Pri postavljanju, umetnite ga prema
natrag i namjestite ga guranjem
prema naprijed.
stropna svjetla
Tip A, 12V 5W - 5W
-
Otkvačite prozirnu plastiku
umetanjem odvijača u proreze s
obje strane stropnog svjetla.
-


Izvadite žarulju i zamijenite je.
-


Uglavite prozirnu plastiku u njezino
ležište i provjerite da je čvrsto
postavljena.
s
prijeda / straga
Zamjena žarulje

185
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

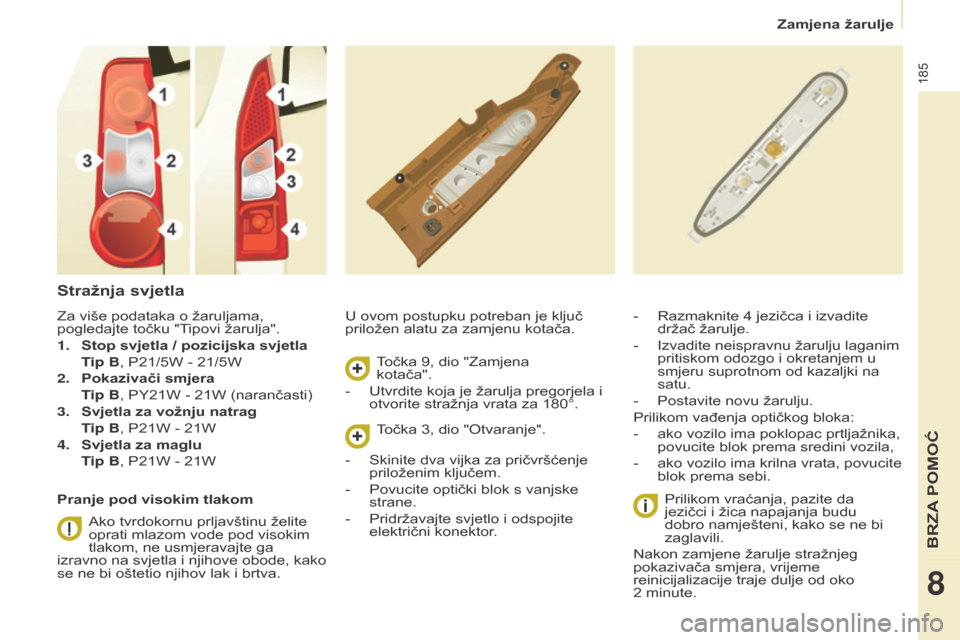

stražnja svjetla
U ovom postupku potreban je ključ
priložen alatu za zamjenu kotača.Prilikom vraćanja, pazite da
jezičci i žica napajanja budu
dobro namješteni, kako se ne bi
zaglavili.
Nakon zamjene žarulje stražnjeg
pokazivača smjera, vrijeme
reinicijalizacije traje dulje od oko
2
minute.
-
Razmaknite 4 jezičca i izvadite
držač žarulje.
-

Izvadite neispravnu žarulju laganim
pritiskom odozgo i okretanjem u
smjeru suprotnom od kazaljki na
satu.
-


Postavite novu žarulju.
Prilikom vađenja optičkog bloka:
-


ako vozilo ima poklopac prtljažnika,
povucite blok prema sredini vozila,
-


ako vozilo ima krilna vrata, povucite
blok prema sebi.
Za više podataka o žaruljama,
pogledajte točku "T

ipovi žarulja".
1.
s
top svjetla / pozicijska svjetla


T

ip B, P21/5W - 21/5W
2.

Pokazivači smjera




T

ip B, PY21W - 21W (narančasti)
3.
s
vjetla za vožnju natrag


T

ip B, P21W - 21W
4.
s
vjetla za maglu


T

ip B, P21W - 21W
Pranje pod visokim tlakom Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga
izravno na svjetla i njihove obode, kako
se ne bi oštetio njihov lak i brtva. Točka 9, dio "Zamjena
kotača".
-

Utvrdite koja je žarulja pregorjela i
otvorite stražnja vrata za 180°. T

očka 3, dio "Otvaranje".
-

Skinite dva vijka za pričvršćenje
priloženim ključem.
-


Povucite optički blok s vanjske
strane.
-


Pridržavajte svjetlo i odspojite
električni konektor

.
BRZA POMO

186
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

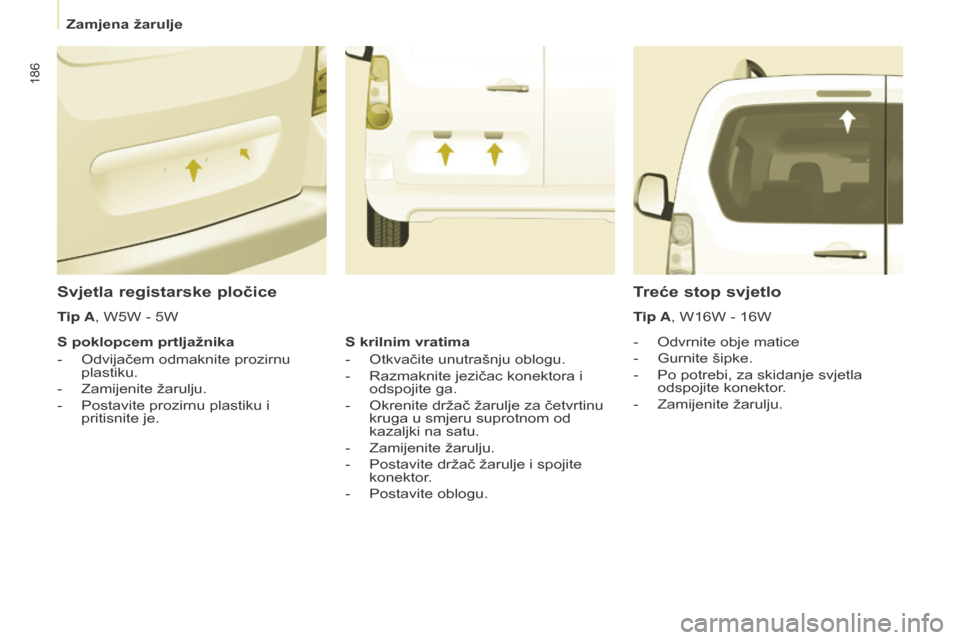

svjetla registarske pločice
- Odvrnite obje matice
-
Gurnite šipke.
-


Po potrebi, za skidanje svjetla
odspojite konektor

.
-

Zamijenite žarulju.
Treće stop svjetlo
Tip A, W16W - 16W
Tip A, W5W - 5W
s

poklopcem prtljažnika
-

Odvijačem odmaknite prozirnu
plastiku.
-


Zamijenite žarulju.
-


Postavite prozirnu plastiku i
pritisnite je.
s

krilnim vratima
-

Otkvačite unutrašnju oblogu.
-


Razmaknite jezičac konektora i
odspojite ga.
-


Okrenite držač žarulje za četvrtinu
kruga u smjeru suprotnom od
kazaljki na satu.
-


Zamijenite žarulju.
-


Postavite držač žarulje i spojite
konektor

.
-

Postavite oblogu.
Zamjena žarulje

187
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

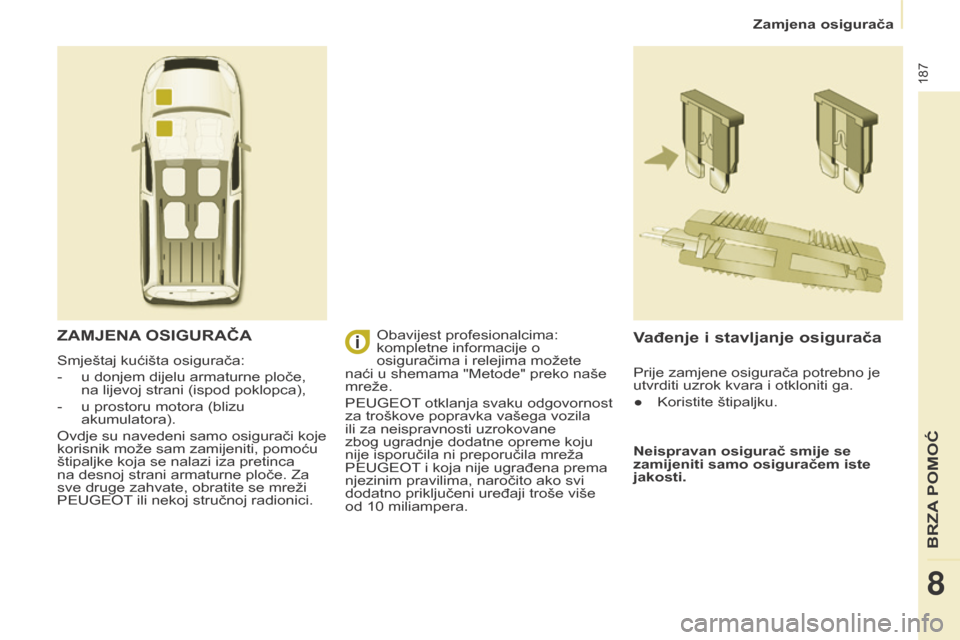

ZAMJENA O s I g URAČA
Smještaj kućišta osigurača:
-

u donjem dijelu armaturne ploče,
na lije

voj strani (ispod poklopca),
-

u prostoru motora (blizu
akumulatora).
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti, pomoću
štipaljke koja se nalazi iza pretinca
na desnoj strani armaturne ploče. Za
sve druge zahvate, obratite se mreži
PEUGEOT

ili nekoj stručnoj radionici.
Vađenje i stavljanje osigurača
Neispravan osigurač smije se
zamijeniti samo osiguračem iste
jakosti.
Obavijest profesionalcima:
kompletne informacije o
osiguračima i relejima možete
naći u shemama "Metode" preko naše
mreže.
PEUGEOT otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane
zbog ugradnje dodatne opreme koju
nije isporučila ni preporučila mreža
PEUGEOT i koja nije ugrađena prema
njezinim pravilima, naročito ako svi
dodatno priključeni uređaji troše više
od 10 miliampera. Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
●

Koristite štipaljku.
BRZA POMO

188
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

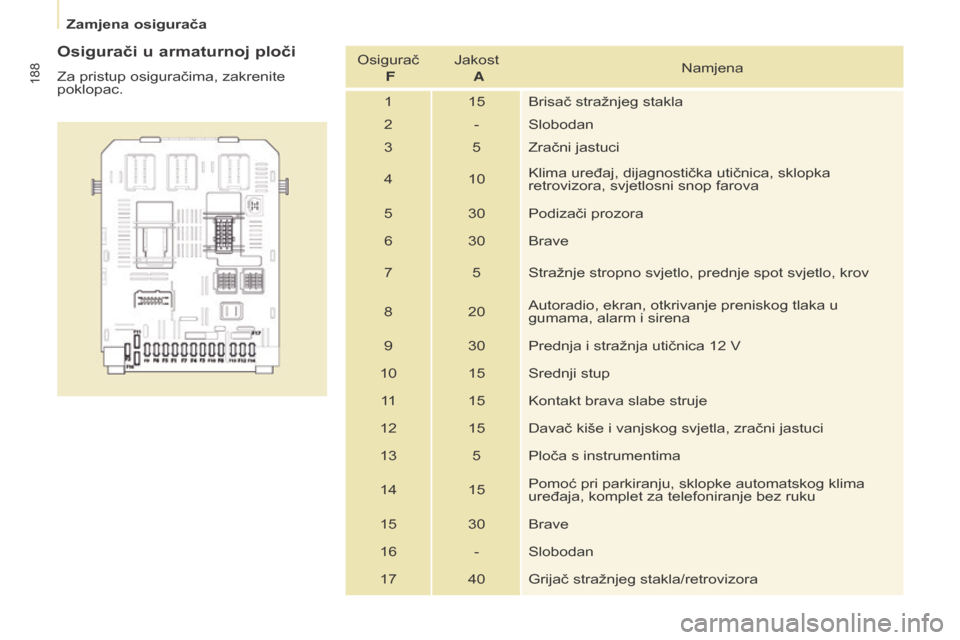

Osigurači u armaturnoj ploči
Za pristup osiguračima, zakrenite
poklopac.Osigurač
F Jakost
A Namjena
1 15 Brisač stražnjeg stakla
2 - Slobodan
3 5 Zračni jastuci
4 10 Klima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Stražnje stropno svjetlo, prednje spot svjetlo, krov
8 20 Autoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12 V
10 15 Srednji stup 11 15 Kontakt brava slabe struje
12 15 Davač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15 Pomoć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 - Slobodan
17 40 Grijač stražnjeg stakla/retrovizora
Zamjena osigurača

189
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016
Osigurači u kabini
Osigurač F Jakost
A Namjena
1 - Slobodan
2 20 Grijači sjedala
3 - Slobodan
4 15 Relej preklopivih retrovizora
5 15 Relej utičnice za rashladnu opremu
BRZA POMO

190
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

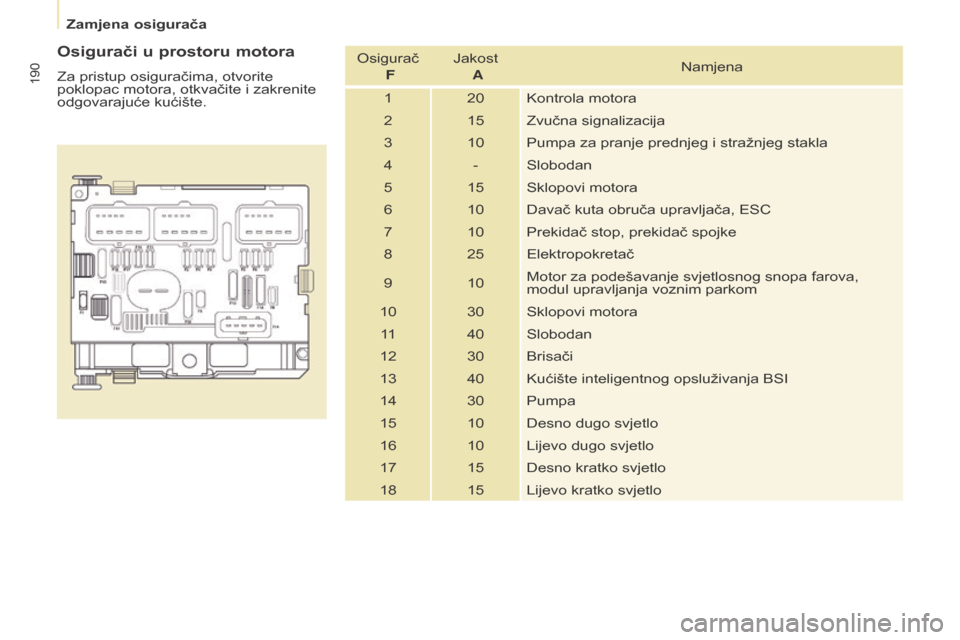

Osigurači u prostoru motora
Za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
odgovarajuće kućište.Osigurač
F Jakost
A Namjena
1 20 Kontrola motora
2 15 Zvučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 - Slobodan
5 15 Sklopovi motora
6 10 Davač kuta obruča upravljača, ESC
7 10 Prekidač stop, prekidač spojke
8 25 Elektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
modul upravljanja voznim parkom
10 30 Sklopovi motora 11 40 Slobodan
12 30 Brisači
13 40 Kućište inteligentnog opsluživanja BSI
14 30 Pumpa
15 10 Desno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15 Desno kratko svjetlo
18 15 Lijevo kratko svjetlo
Zamjena osigurača
