2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

95
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

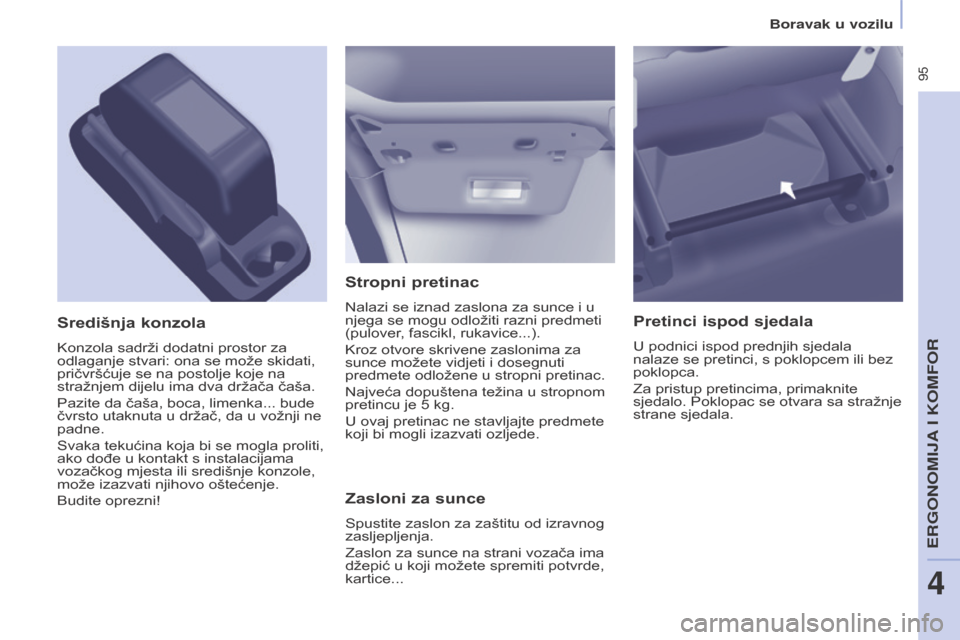

stropni pretinac
Nalazi se iznad zaslona za sunce i u
njega se mogu odložiti razni predmeti
(pulover, fascikl, rukavice...).
Kroz otvore skrivene zaslonima za
sunce možete vidjeti i dosegnuti
predmete odložene u stropni pretinac.
Najveća dopuštena težina u stropnom
pretincu je 5 kg.
U ovaj pretinac ne stavljajte predmete
koji bi mogli izazvati ozljede.
središnja konzola
Konzola sadrži dodatni prostor za
odlaganje stvari: ona se može skidati,
pričvršćuje se na postolje koje na
stražnjem dijelu ima dva držača čaša.
Pazite da čaša, boca, limenka... bude
čvrsto utaknuta u držač, da u vožnji ne
padne.
Svaka tekućina koja bi se mogla proliti,
ako dođe u kontakt s instalacijama
vozačkog mjesta ili središnje konzole,
može izazvati njihovo oštećenje.
Budite oprezni!
Zasloni za sunce
Spustite zaslon za zaštitu od izravnog
zasljepljenja.
Zaslon za sunce na strani vozača ima
džepić u koji možete spremiti potvrde,
kartice...
Pretinci ispod sjedala
U podnici ispod prednjih sjedala
nalaze se pretinci, s poklopcem ili bez
poklopca.
Za pristup pretincima, primaknite
sjedalo. Poklopac se otvara sa stražnje
strane sjedala.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

96
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

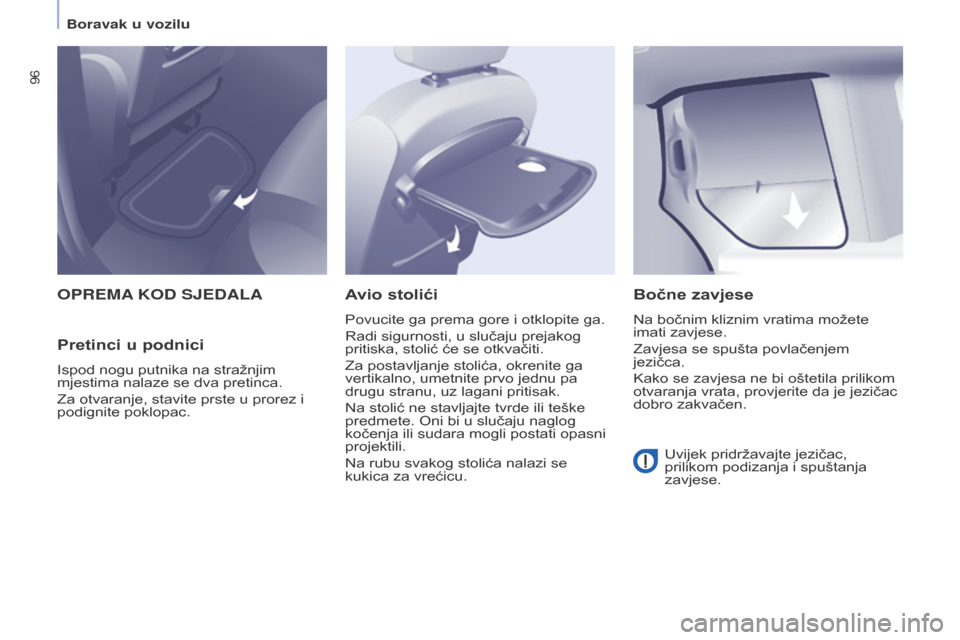

OPREMA KOD SJEDALA
Pretinci

u podnici
Ispod nogu putnika na stražnjim
mjestima nalaze se dva pretinca.
Za otvaranje, stavite prste u prorez i
podignite poklopac.
Avio stolići
Povucite ga prema gore i otklopite ga.
Radi sigurnosti, u slučaju prejakog
pritiska, stolić će se otkvačiti.
Za postavljanje stolića, okrenite ga
vertikalno, umetnite prvo jednu pa
drugu stranu, uz lagani pritisak.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.
Na rubu svakog stolića nalazi se
kukica za vrećicu.
Bočne zavjese
Na bočnim kliznim vratima možete
imati zavjese.
Zavjesa se spušta povlačenjem
jezičca.
Kako se zavjesa ne bi oštetila prilikom
otvaranja vrata, provjerite da je jezičac
dobro zakvačen.
Uvijek pridržavajte jezičac,
prilikom podizanja i spuštanja
zavjese.
Boravak u vozilu

97
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

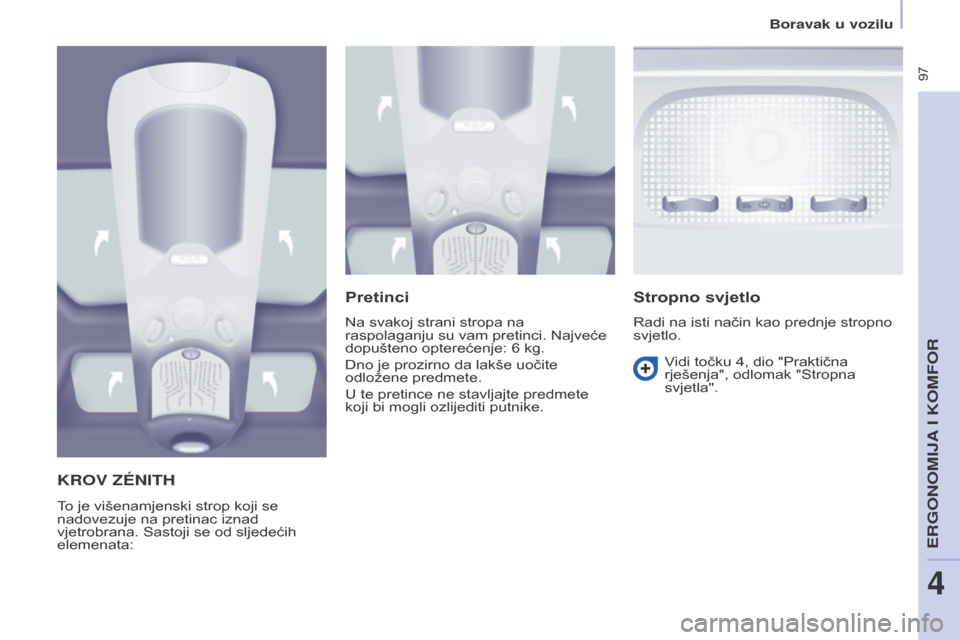

KROV ZéNITH
To je višenamjenski strop koji se
nadovezuje na pretinac iznad
vjetrobrana. Sastoji se od sljedećih
elemenata:
Pretinci
Na svakoj strani stropa na
raspolaganju su vam pretinci. Najveće
dopušteno opterećenje: 6 kg.
Dno je prozirno da lakše uočite
odložene predmete.
U te pretince ne stavljajte predmete
koji bi mogli ozlijediti putnike.
stropno svjetlo
Radi na isti način kao prednje stropno
svjetlo.
Vidi točku 4, dio "Praktična
rješenja", odlomak "Stropna
svjetla".
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

98
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

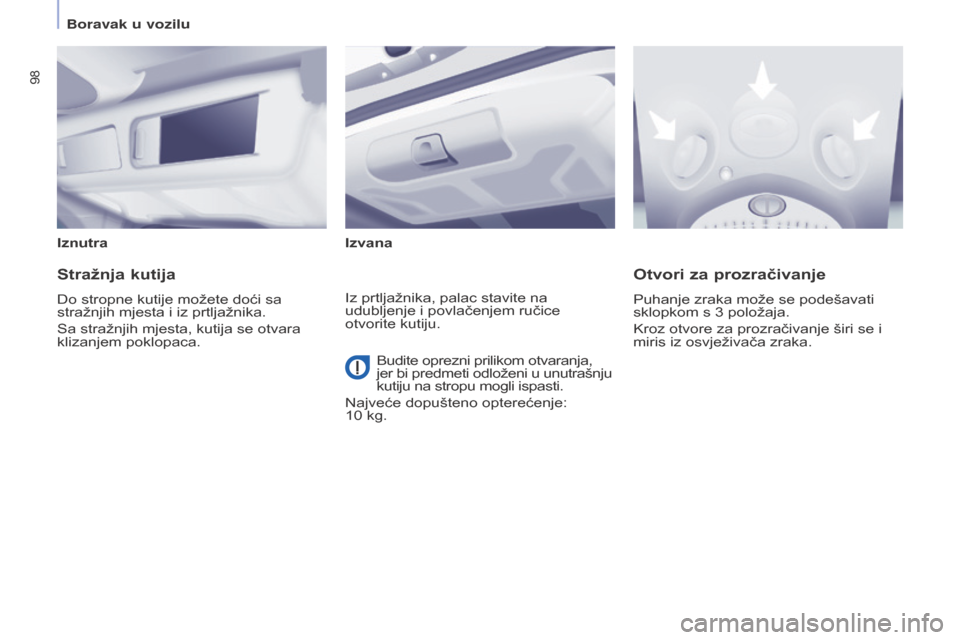

IznutraIzvana
stražnja kutija
Do stropne kutije možete doći sa
stražnjih mjesta i iz prtljažnika.
Sa stražnjih mjesta, kutija se otvara
klizanjem poklopaca.
Otvori za prozračivanje
Puhanje zraka može se podešavati
sklopkom s 3
položaja.
Kroz otvore za prozračivanje širi se i
miris iz osvježivača zraka.
Iz prtljažnika, palac stavite na
udubljenje i povlačenjem ručice
otvorite kutiju.
Budite oprezni prilikom otvaranja,
jer bi predmeti odloženi u unutrašnju
kutiju na stropu mogli ispasti.
Najveće dopušteno opterećenje:
10

kg.
Boravak u vozilu

99
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

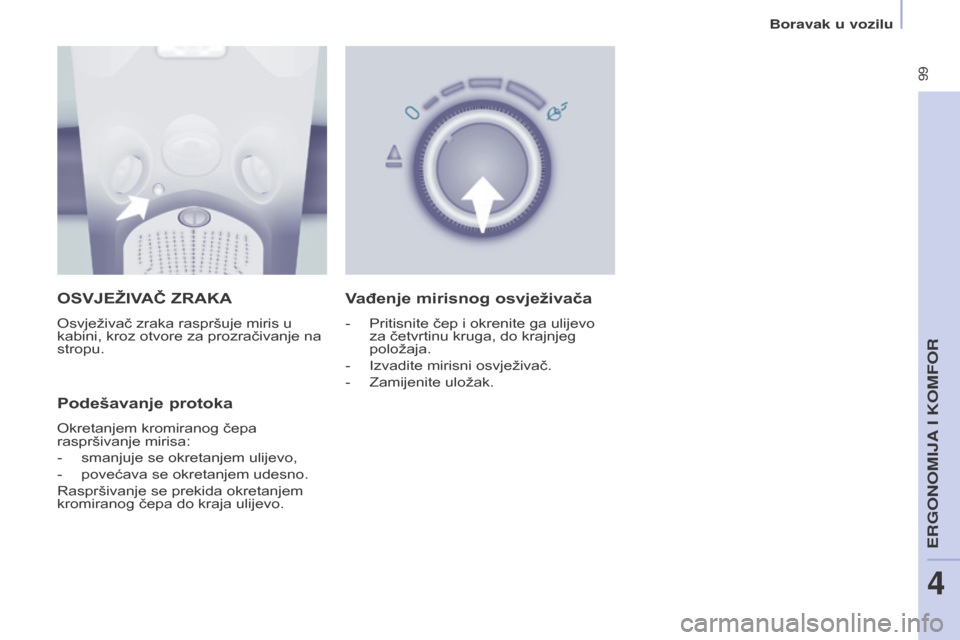

OsVJEŽIVAČ ZRAKA
Osvježivač zraka raspršuje miris u
kabini, kroz otvore za prozračivanje na
stropu.
Podešavanje protoka
Okretanjem kromiranog čepa
raspršivanje mirisa:
-
smanjuje se okretanjem ulije
vo,
-

povećava se okretanjem udesno.
Raspršivanje se prekida okretanjem
kromiranog čepa do kraja ulije

vo.
Vađenje mirisnog osvježivača
- Pritisnite čep i okrenite ga ulije vo
za četvrtinu kruga, do krajnjeg
položaja.
-

Izvadite mirisni osvježivač.
-


Zamijenite uložak.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

100
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

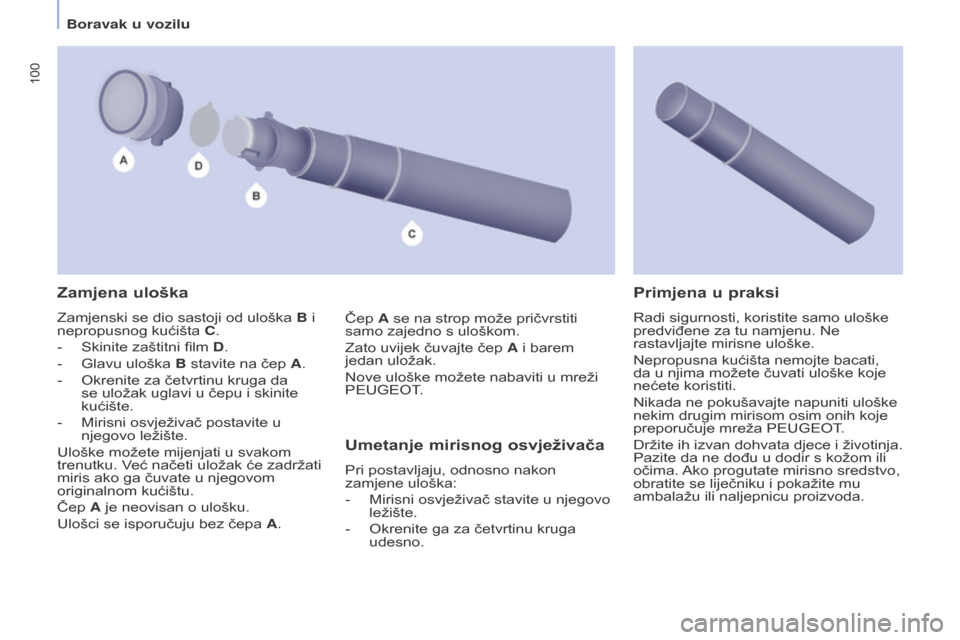

Zamjena uloška
Zamjenski se dio sastoji od uloška B i
nepropusnog kućišta C.
-
Skinite zaštitni film
D.
-

Glavu uloška
B stavite na čep A.
-

Okrenite za četvrtinu kruga da
se uložak uglavi u čepu i skinite
kućište.
-


Mirisni osvježivač postavite u
njegovo ležište.
Uloške možete mijenjati u svakom
trenutku. V

eć načeti uložak će zadržati
miris ako ga čuvate u njegovom
originalnom kućištu.
Čep A je neovisan o ulošku.
Ulošci se isporučuju bez čepa A.
Umetanje mirisnog osvježivača
Pri postavljaju, odnosno nakon
zamjene uloška:
-

Mirisni osvježivač stavite u njegovo
ležište.
-


Okrenite ga za četvrtinu kruga
udesno.
Primjena u praksi
Radi sigurnosti, koristite samo uloške
predviđene za tu namjenu. Ne
rastavljajte mirisne uloške.
Nepropusna kućišta nemojte bacati,
da u njima možete čuvati uloške koje
nećete koristiti.
Nikada ne pokušavajte napuniti uloške
nekim drugim mirisom osim onih koje
preporučuje mreža PEUGEOT.
Držite ih izvan dohvata djece i životinja.
Pazite da ne dođu u dodir s kožom ili
očima. Ako progutate mirisno sredstvo,
obratite se liječniku i pokažite mu
ambalažu ili naljepnicu proizvoda.
Čep A se na strop može pričvrstiti
samo zajedno s uloškom.
Zato uvijek čuvajte čep A i barem
jedan uložak.
Nove uloške možete nabaviti u mreži
PEUGEOT.
Boravak u vozilu

101
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

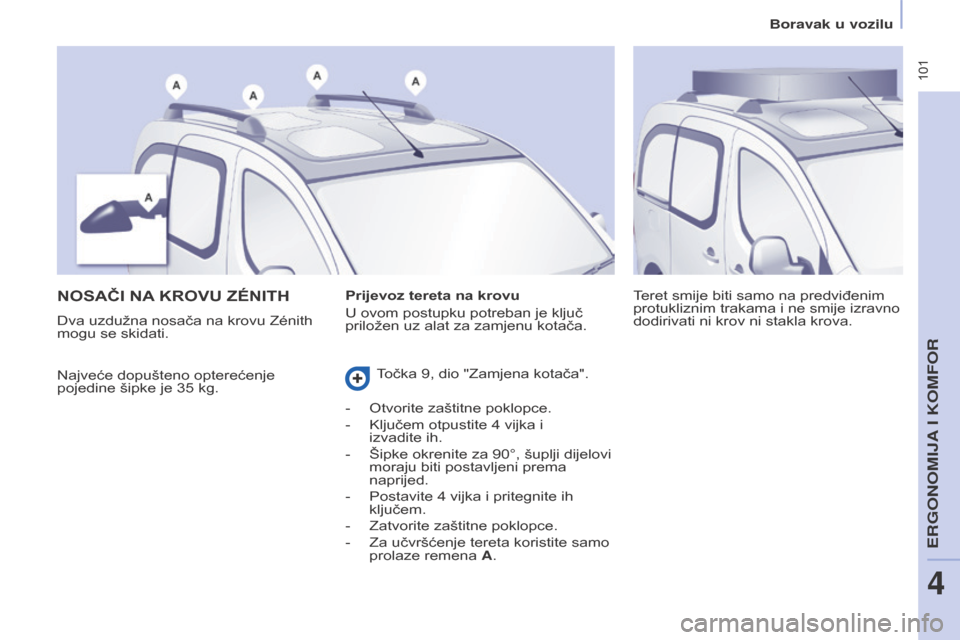

NOsAČI NA KROVU Zé NITH
Najveće dopušteno opterećenje
pojedine šipke je 35
kg. Teret smije biti samo na predviđenim
protukliznim trakama i ne smije izravno
dodirivati ni krov ni stakla krova.
Prijevoz tereta na krovu
U ovom postupku potreban je ključ
priložen uz alat za zamjenu kotača.
Dva uzdužna nosača na krovu Zénith
mogu se skidati.
Točka 9, dio "Zamjena kotača".
-
Otvorite zaštitne poklopce.
-


Ključem otpustite 4
vijka i
izvadite
ih.
-

Šipke okrenite za 90°, šuplji dijelovi
moraju biti postavljeni prema
naprijed.
-


Postavite 4
vijka i pritegnite ih
ključem.
-

Zatvorite zaštitne poklopce.
-


Za učvršćenje tereta koristite samo
prolaze remena

A.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

102
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

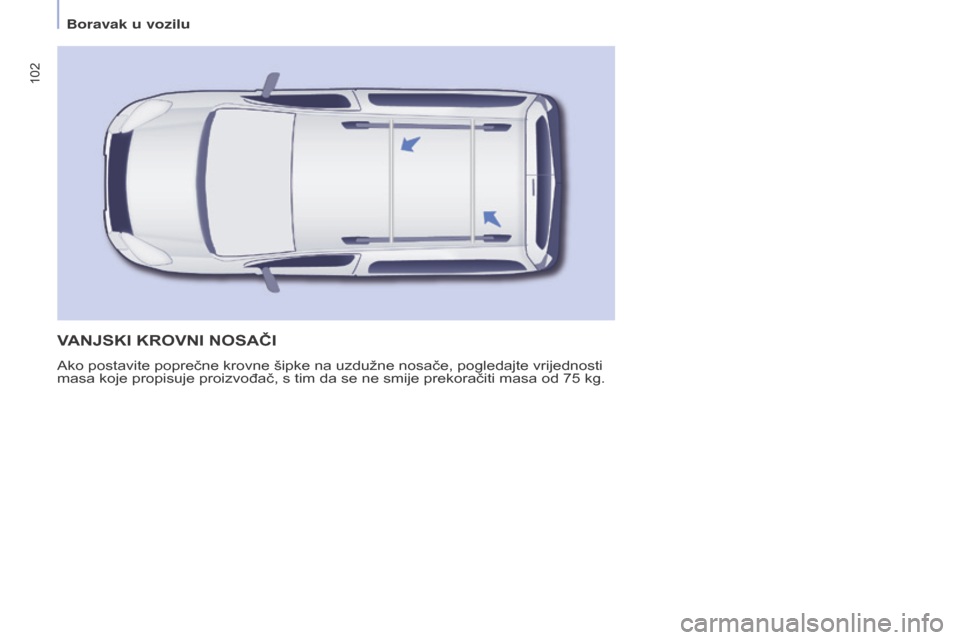

VANJs KI KROVNI NO s AČI
Ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
masa koje propisuje proizvođač, s tim da se ne smije prekoračiti masa od 75
kg.
Boravak u vozilu
