2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

103
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

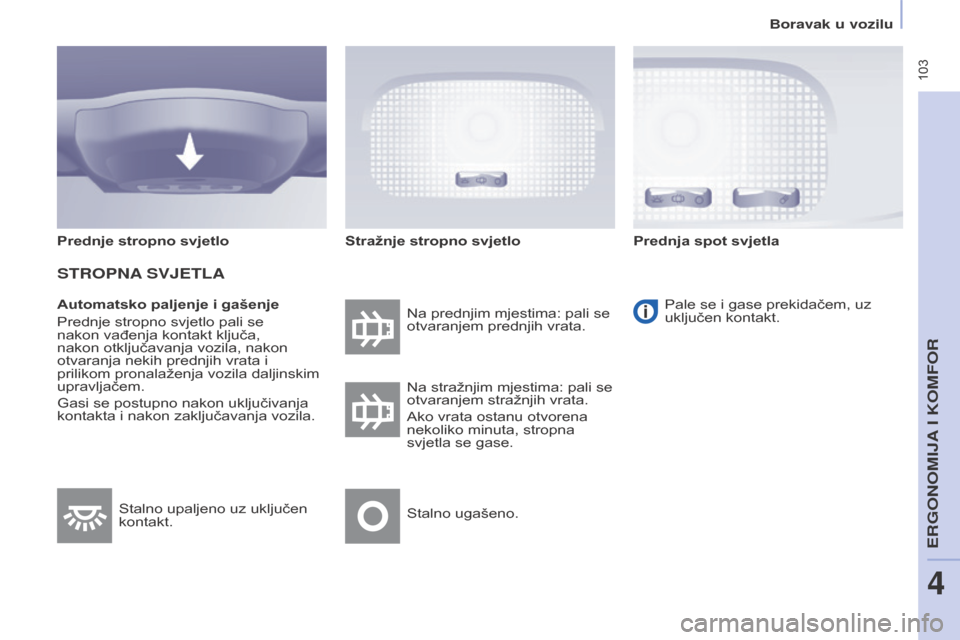

Automatsko paljenje i gašenje
Prednje stropno svjetlo pali se
nakon vađenja kontakt ključa,
nakon otključavanja vozila, nakon
otvaranja nekih prednjih vrata i
prilikom pronalaženja vozila daljinskim
upravljačem.
Gasi se postupno nakon uključivanja
kontakta i nakon zaključavanja vozila.Na prednjim mjestima: pali se
otvaranjem prednjih vrata.
Pale se i gase prekidačem, uz
uključen kontakt.
Na stražnjim mjestima: pali se
otvaranjem stražnjih vrata.
Ako vrata ostanu otvorena
nekoliko minuta, stropna
svjetla se gase.
Stalno ugašeno.
Stalno upaljeno uz uključen
kontakt.
Prednje stropno svjetlo
STROPNA
SVJETLA
stražnje stropno svjetlo Prednja spot svjetla
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

104
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

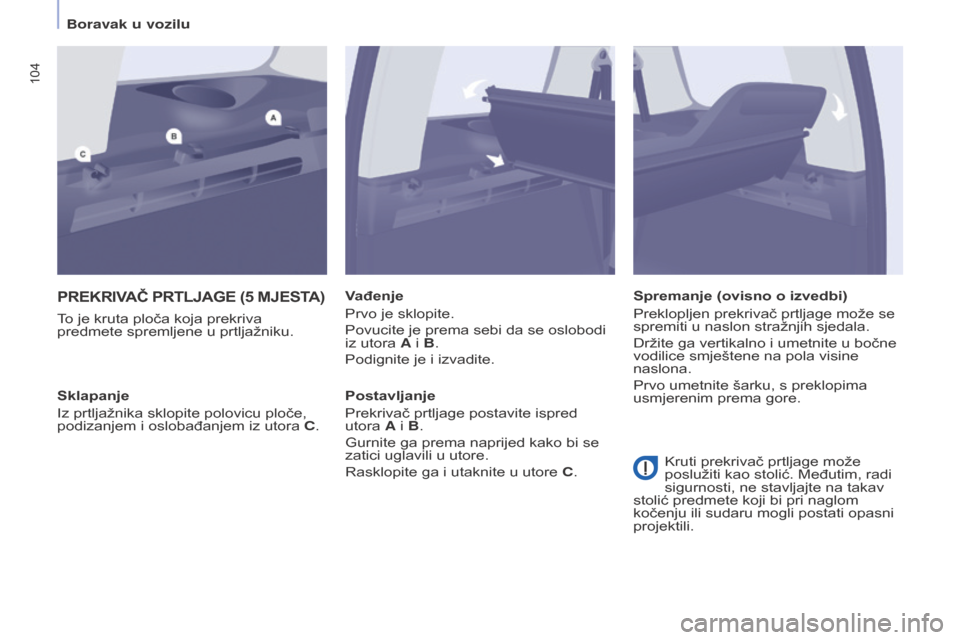

PREKRIVAČ PRTlJAgE (5 MJEsTA)
To je kruta ploča koja prekriva
predmete spremljene u prtljažniku.Vađenje
Prvo je sklopite.
Povucite je prema sebi da se oslobodi
iz utora A i B.
Podignite je i izvadite.
Postavljanje
Prekrivač prtljage postavite ispred
utora A i B.
Gurnite ga prema naprijed kako bi se
zatici uglavili u utore.
Rasklopite ga i utaknite u utore C.
s

klapanje
Iz prtljažnika sklopite polovicu ploče,
podizanjem i oslobađanjem iz utora C.
s
premanje (ovisno o izvedbi)
Preklopljen prekrivač prtljage može se
spremiti u naslon stražnjih sjedala.
Držite ga vertikalno i umetnite u bočne
vodilice smještene na pola visine
naslona.
Prvo umetnite šarku, s preklopima
usmjerenim prema gore.
Kruti prekrivač prtljage može
poslužiti kao stolić. Međutim, radi
sigurnosti, ne stavljajte na takav
stolić predmete koji bi pri naglom
kočenju ili sudaru mogli postati opasni
projektili.
Boravak u vozilu

105
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

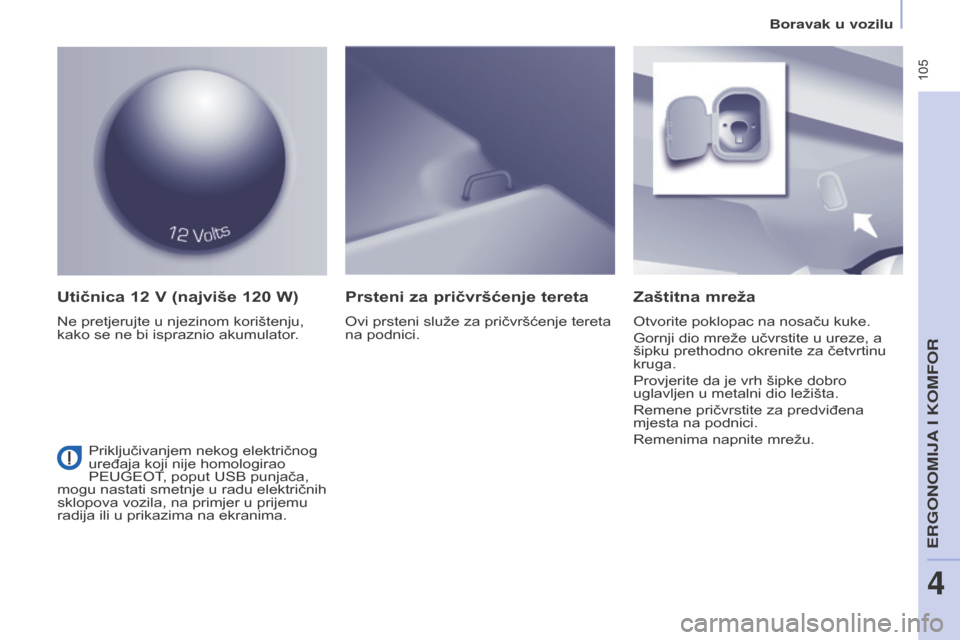

Utičnica 12 V (najviše 120 W)
Ne pretjerujte u njezinom korištenju,
kako se ne bi ispraznio akumulator.
Zaštitna mreža
Otvorite poklopac na nosaču kuke.
Gornji dio mreže učvrstite u ureze, a
šipku prethodno okrenite za četvrtinu
kruga.
Provjerite da je vrh šipke dobro
uglavljen u metalni dio ležišta.
Remene pričvrstite za predviđena
mjesta na podnici.
Remenima napnite mrežu.
Prsteni za pričvršćenje tereta
Ovi prsteni služe za pričvršćenje tereta
na podnici.
Priključivanjem nekog električnog
uređaja koji nije homologirao
PEUGEOT, poput USB punjača,
mogu nastati smetnje u radu električnih
sklopova vozila, na primjer u prijemu
radija ili u prikazima na ekranima.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

106
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

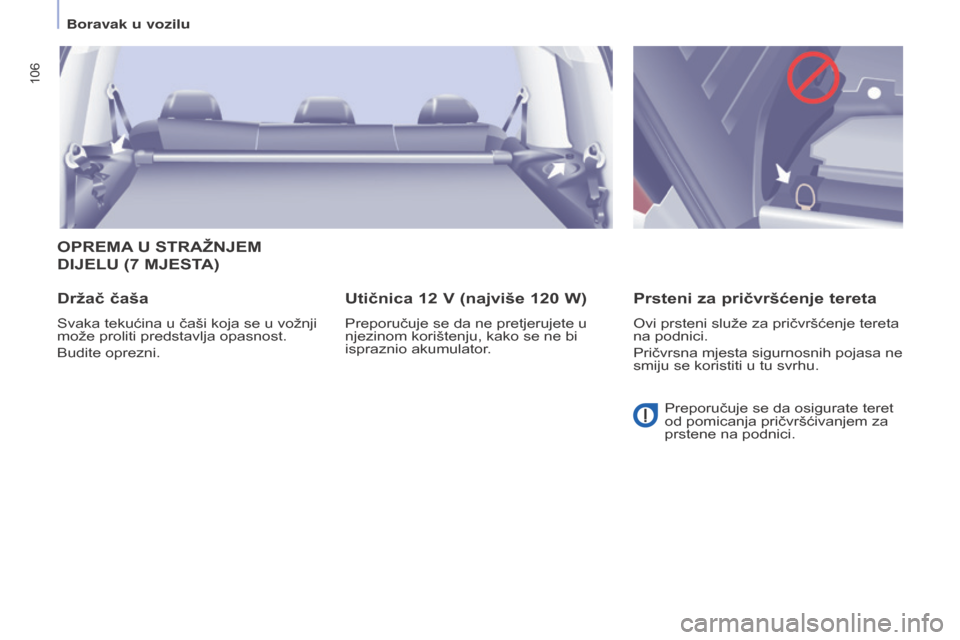

OPREMA U s TRAŽNJEM
d IJE l U (7 MJE s TA )
d

ržač čaša
Svaka tekućina u čaši koja se u vožnji
može proliti predstavlja opasnost.
Budite oprezni.
Utičnica 12 V (najviše 120 W)
Preporučuje se da ne pretjerujete u
njezinom korištenju, kako se ne bi
ispraznio akumulator.
Prsteni za pričvršćenje tereta
Ovi prsteni služe za pričvršćenje tereta
na podnici.
Pričvrsna mjesta sigurnosnih pojasa ne
smiju se koristiti u tu svrhu.
Preporučuje se da osigurate teret
od pomicanja pričvršćivanjem za
prstene na podnici.
Boravak u vozilu

107
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

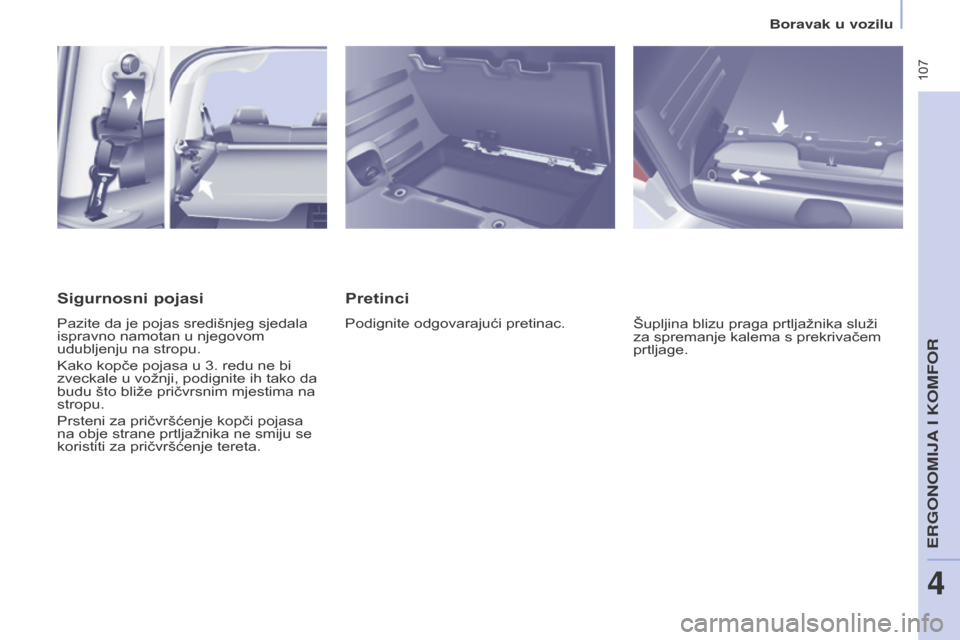

Pretinci
Podignite odgovarajući pretinac.Šupljina blizu praga prtljažnika služi
za spremanje kalema s prekrivačem
prtljage.
sigurnosni pojasi
Pazite da je pojas središnjeg sjedala
ispravno namotan u njegovom
udubljenju na stropu.
Kako kopče pojasa u 3. redu ne bi
zveckale u vožnji, podignite ih tako da
budu što bliže pričvrsnim mjestima na
stropu.
Prsteni za pričvršćenje kopči pojasa
na obje strane prtljažnika ne smiju se
koristiti za pričvršćenje tereta.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

108
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

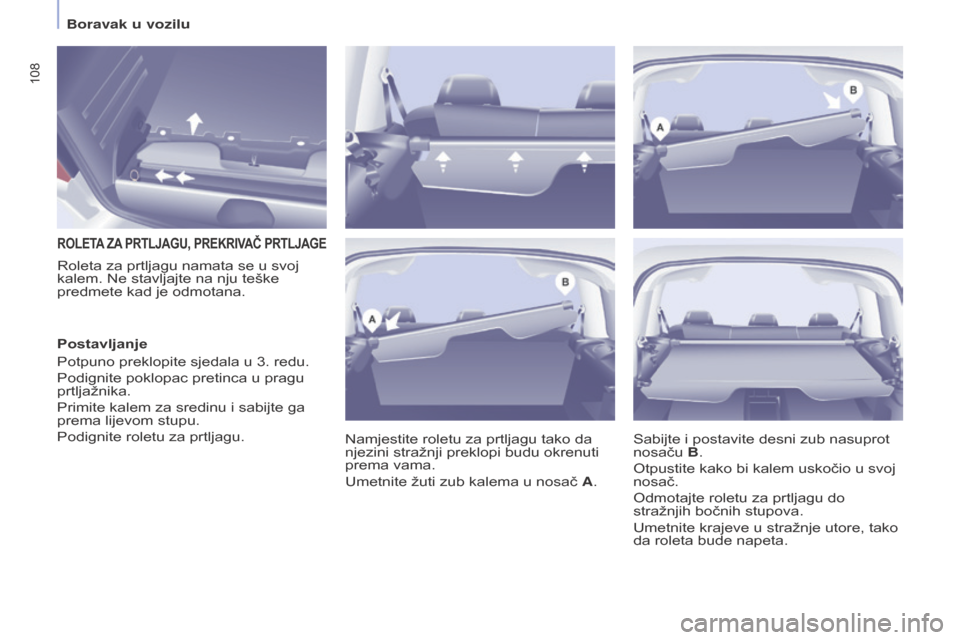

ROlETA ZA PRT l JA g U , PREKRIVAČ PRT l JA g E
Namjestite roletu za prtljagu tako da
njezini stražnji preklopi budu okrenuti
prema vama.
Umetnite žuti zub kalema u nosač A.
Roleta za prtljagu namata se u svoj
kalem. Ne stavljajte na nju teške
predmete kad je odmotana.
Sabijte i postavite desni zub nasuprot
nosaču B.
Otpustite kako bi kalem uskočio u svoj
nosač.
Odmotajte roletu za prtljagu do
stražnjih bočnih stupova.
Umetnite krajeve u stražnje utore, tako
da roleta bude napeta.
Postavljanje
Potpuno preklopite sjedala u 3. redu.
Podignite poklopac pretinca u pragu
prtljažnika.
Primite kalem za sredinu i sabijte ga
prema lijevom stupu.
Podignite roletu za prtljagu.
Boravak u vozilu

109
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

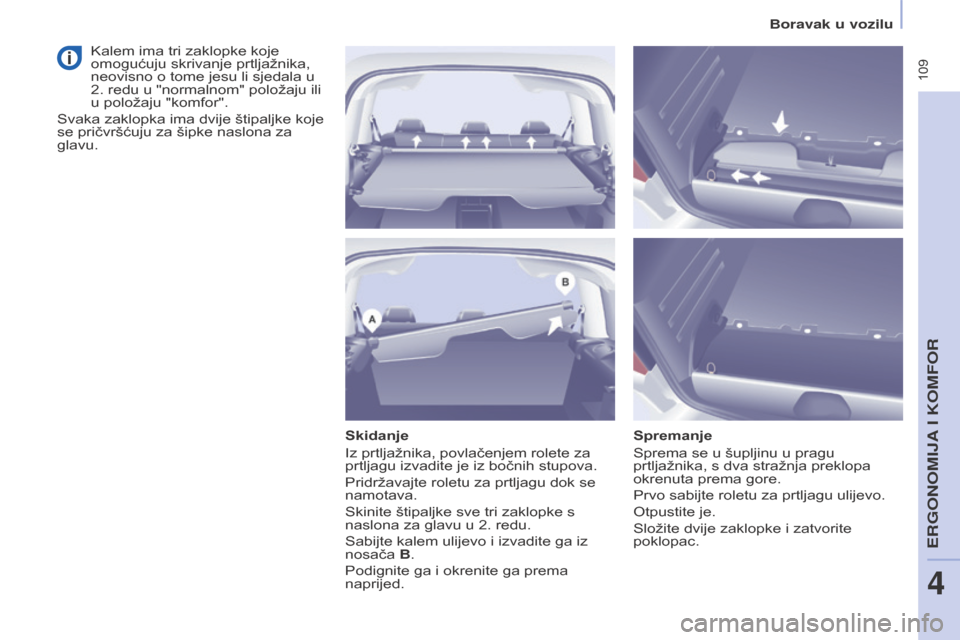

skidanje
Iz prtljažnika, povlačenjem rolete za
prtljagu izvadite je iz bočnih stupova.
Pridržavajte roletu za prtljagu dok se
namotava.
Skinite štipaljke sve tri zaklopke s
naslona za glavu u 2. redu.
Sabijte kalem ulije
vo i izvadite ga iz
nosača B.
Podignite ga i okrenite ga prema
naprijed.s premanje
Sprema se u šupljinu u pragu
prtljažnika, s dva stražnja preklopa
okrenuta prema gore.
Prvo sabijte roletu za prtljagu ulijevo.
Otpustite je.
Složite dvije zaklopke i zatvorite
poklopac.
Kalem ima tri zaklopke koje
omogućuju skrivanje prtljažnika,
neovisno o tome jesu li sjedala u
2. redu u "normalnom" položaju ili
u položaju "komfor".
Svaka zaklopka ima dvije štipaljke koje
se pričvršćuju za šipke naslona za
glavu.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

11 0
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

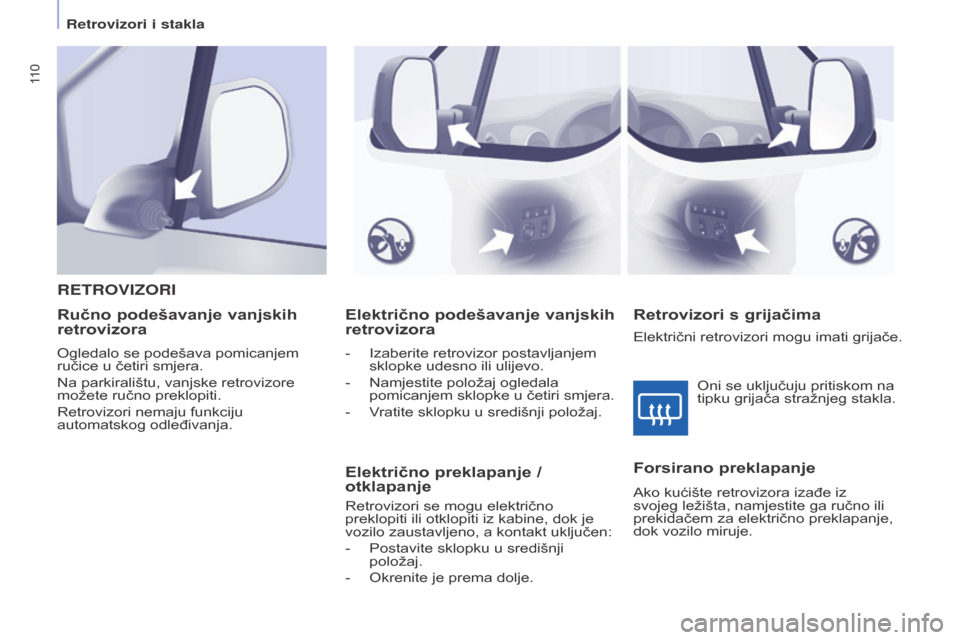

Električno podešavanje vanjskih
retrovizora
- Izaberite retrovizor postavljanjem
sklopke udesno ili ulijevo.
-

Namjestite položaj ogledala
pomicanjem sklopke u četiri smjera.
-


V
ratite sklopku u središnji položaj.
RETROVIZORI
Retrovizori
s grijačima
Ručno podešavanje vanjskih
retrovizora
Forsirano preklapanje
Ako kućište retrovizora izađe iz
svojeg ležišta, namjestite ga ručno ili
prekidačem za električno preklapanje,
dok vozilo miruje.Oni se uključuju pritiskom na
tipku grijača stražnjeg stakla.
Ogledalo se podešava pomicanjem
ručice u četiri smjera.
Na parkiralištu, vanjske retrovizore
možete ručno preklopiti.
Retrovizori nemaju funkciju
automatskog odleđivanja.
Električno preklapanje /
otklapanje
Retrovizori se mogu električno
preklopiti ili otklopiti iz kabine, dok je
vozilo zaustavljeno, a kontakt uključen:
-

Postavite sklopku u središnji
položaj.
-


Okrenite je prema dolje. Električni retrovizori mogu imati grijače.
Retrovizori i stakla
