2017 Peugeot Partner Tepee Vodič za korisnike (in Croatian)

119
Partner2VP_hr_Chap05_Securite_ed02-2016

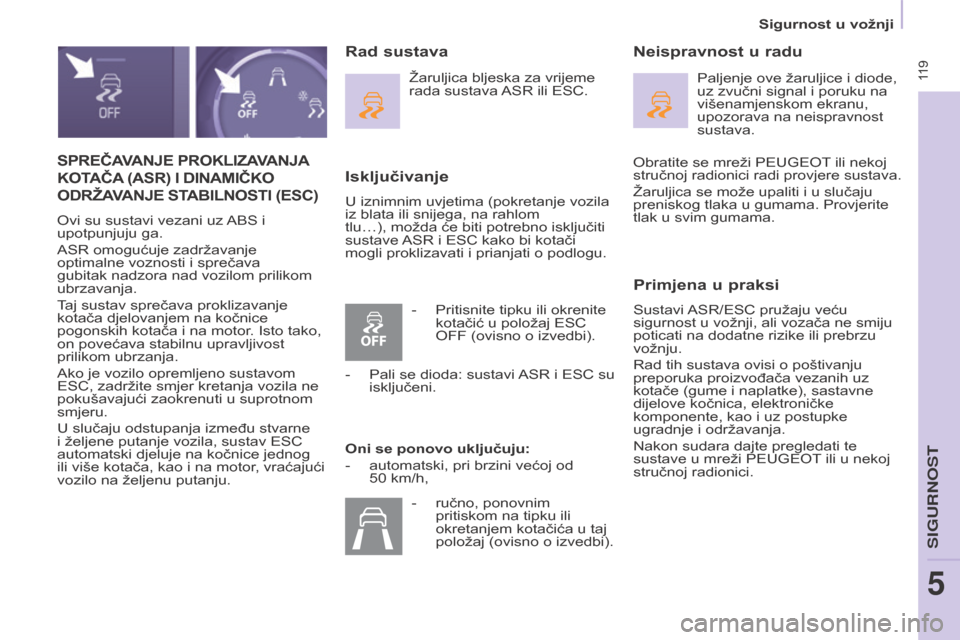

sPREČAVANJE PROKlIZAVANJA
KOT
AČA
(A
s R) I d INAMIČKO

O

d RŽAVANJE s TABI l NO s TI (E sc )
Ovi su sustavi vezani uz ABS i
upotpunjuju ga.
ASR omogućuje zadržavanje
optimalne voznosti i sprečava
gubitak nadzora nad vozilom prilikom
ubrzavanja.
Taj sustav sprečava proklizavanje
kotača djelovanjem na kočnice
pogonskih kotača i na motor. Isto tako,
on povećava stabilnu upravljivost
prilikom ubrzanja.
Ako je vozilo opremljeno sustavom
ESC, zadržite smjer kretanja vozila ne
pokušavajući zaokrenuti u suprotnom
smjeru.
U slučaju odstupanja između stvarne
i željene putanje vozila, sustav ESC
automatski djeluje na kočnice jednog
ili više kotača, kao i na motor, vraćajući
vozilo na željenu putanju.
Isključivanje
U iznimnim uvjetima (pokretanje vozila
iz blata ili snijega, na rahlom
tlu…), možda će biti potrebno isključiti
sustave ASR i ESC kako bi kotači
mogli proklizavati i prianjati o podlogu.
Neispravnost u radu
Primjena u praksi
Sustavi ASR/ESC pružaju veću
sigurnost u vožnji, ali vozača ne smiju
poticati na dodatne rizike ili prebrzu
vožnju.
Rad tih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja.
Nakon sudara dajte pregledati te
sustave u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Rad sustava
Žaruljica bljeska za vrijeme
rada sustava ASR ili ESC.
Oni se ponovo uključuju:
-

automatski, pri brzini većoj od
50


km/h, Paljenje ove žaruljice i diode,
uz zvučni signal i poruku na
višenamjenskom ekranu,
upozorava na neispravnost
sustava.
-

Pritisnite tipku ili okrenite
kotačić u položaj ESC
OFF (ovisno o izvedbi).
-


Pali se dioda: sustavi
ASR i ESC su
isključeni.
-

ručno, ponovnim
pritiskom na tipku ili
okretanjem kotačića u taj
položaj (ovisno o izvedbi). Obratite se mreži PEUGEOT

ili nekoj
stručnoj radionici radi provjere sustava.
Žaruljica se može upaliti i u slučaju
preniskog tlaka u gumama. Provjerite
tlak u svim gumama.
Sigurnost u vožnji
SIGURNOST
5

120
Partner2VP_hr_Chap05_Securite_ed02-2016

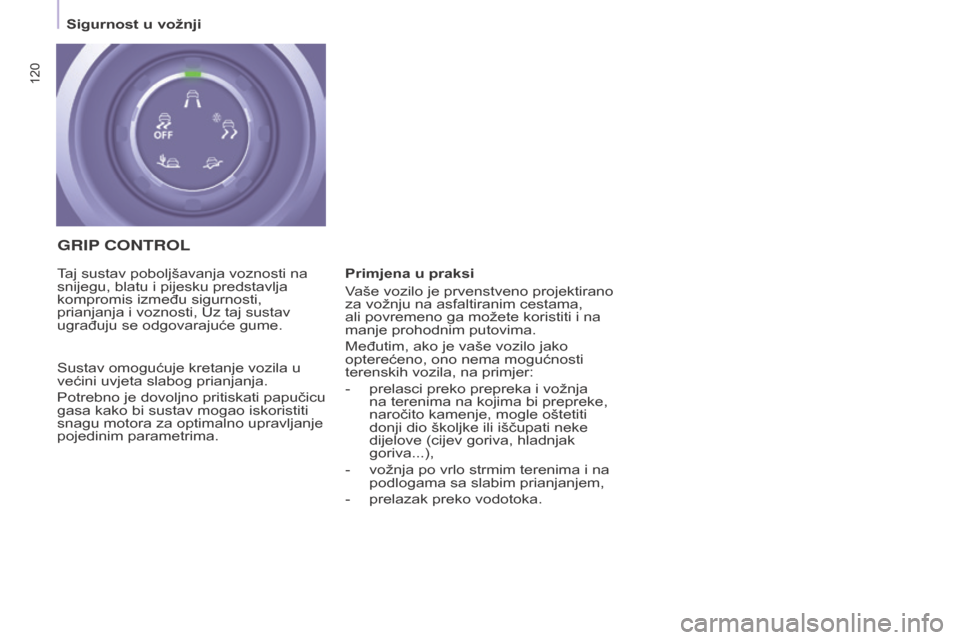

GRIP CONTROL
Primjena u praksi
Vaše vozilo je prvenstveno projektirano
za vožnju na asfaltiranim cestama,
ali povremeno ga možete koristiti i na
manje prohodnim putovima.
Međutim, ako je vaše vozilo jako
opterećeno, ono nema mogućnosti
terenskih vozila, na primjer:
-

prelasci preko prepreka i vožnja
na terenima na kojima bi prepreke,
naročito kamenje, mogle oštetiti
donji dio školjke ili iščupati neke
dijelove (cijev goriva, hladnjak
goriva...),
-


vožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,
-


prelazak preko vodotoka.
T

aj sustav poboljšavanja voznosti na
snijegu, blatu i pijesku predstavlja
kompromis između sigurnosti,
prianjanja i voznosti, Uz taj sustav
ugrađuju se odgovarajuće gume.
Sustav omogućuje kretanje vozila u
većini uvjeta slabog prianjanja.
Potrebno je dovoljno pritiskati papučicu
gasa kako bi sustav mogao iskoristiti
snagu motora za optimalno upravljanje
pojedinim parametrima.
Sigurnost u vožnji

121
Partner2VP_hr_Chap05_Securite_ed02-2016

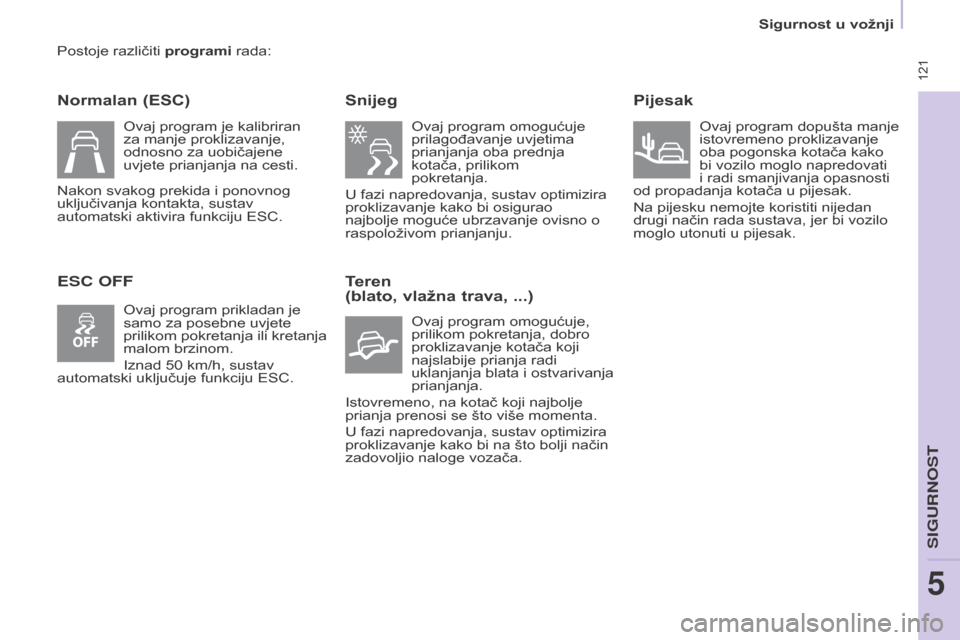

Postoje različiti programi rada:
Normalan (Esc)
ESC OFFs nijeg
Ovaj program omogućuje
prilagođavanje uvjetima
prianjanja oba prednja
kotača, prilikom
pokretanja.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi osigurao
najbolje moguće ubrzavanje ovisno o
raspoloživom prianjanju.
Teren
(blato, vlažna trava, ...)
Ovaj program omogućuje,
prilikom pokretanja, dobro
proklizavanje kotača koji
najslabije prianja radi
uklanjanja blata i ostvarivanja
prianjanja.
Istovremeno, na kotač koji najbolje
prianja prenosi se što više momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način
zadovoljio naloge vozača.
Pijesak
Ovaj program dopušta manje
istovremeno proklizavanje
oba pogonska kotača kako
bi vozilo moglo napredovati
i radi smanjivanja opasnosti
od propadanja kotača u pijesak.
Na pijesku nemojte koristiti nijedan
drugi način rada sustava, jer bi vozilo
moglo utonuti u pijesak.
Ovaj program je kalibriran
za manje proklizavanje,
odnosno za uobičajene
uvjete prianjanja na cesti.
Nakon svakog prekida i ponovnog
uključivanja kontakta, sustav
automatski aktivira funkciju ESC.
Ovaj program prikladan je
samo za posebne uvjete
prilikom pokretanja ili kretanja
malom brzinom.
Iznad 50

km/h, sustav
automatski uključuje funkciju ESC.
Sigurnost u vožnji
SIGURNOST
5

122
Partner2VP_hr_Chap05_Securite_ed02-2016

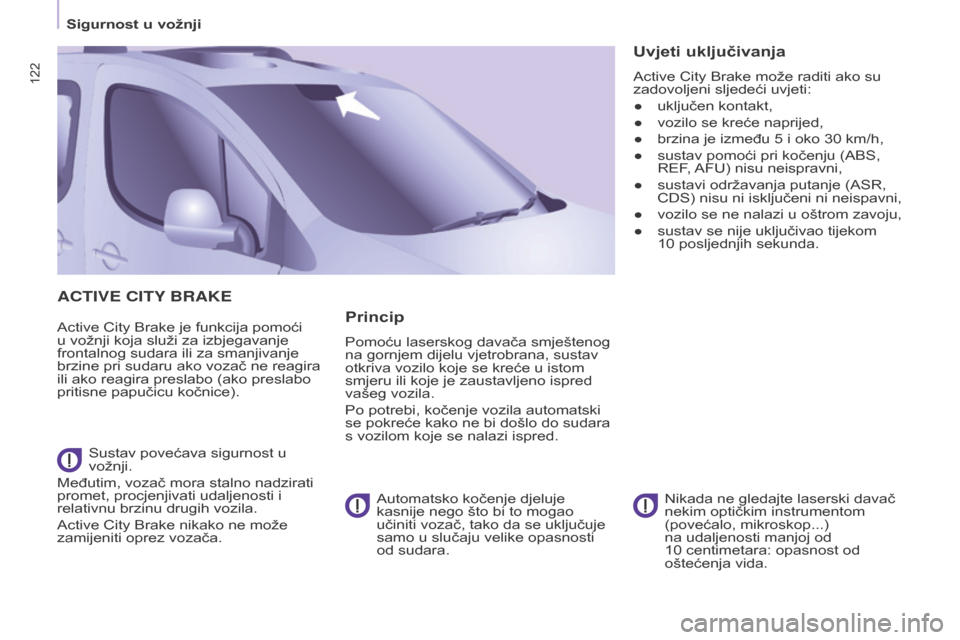

ACTIVE CITy BRAKE
Active City Brake je funkcija pomoći
u vožnji koja služi za izbjegavanje
frontalnog sudara ili za smanjivanje
brzine pri sudaru ako vozač ne reagira
ili ako reagira preslabo (ako preslabo
pritisne papučicu kočnice).Sustav povećava sigurnost u
vožnji.
Međutim, vozač mora stalno nadzirati
promet, procjenjivati udaljenosti i
relativnu brzinu drugih vozila.
Active City Brake nikako ne može
zamijeniti oprez vozača. Nikada ne gledajte laserski davač
nekim optičkim instrumentom
(povećalo, mikroskop...)
na udaljenosti manjoj od
10
centimetara: opasnost od
oštećenja vida.Princip
Pomoću laserskog davača smještenog
na gornjem dijelu vjetrobrana, sustav
otkriva vozilo koje se kreće u istom
smjeru ili koje je zaustavljeno ispred
vašeg vozila.
Po potrebi, kočenje vozila automatski
se pokreće kako ne bi došlo do sudara
s vozilom koje se nalazi ispred.
Automatsko kočenje djeluje
kasnije nego što bi to mogao
učiniti vozač, tako da se uključuje
samo u slučaju velike opasnosti
od sudara.
Uvjeti uključivanja
Active City Brake može raditi ako su
zadovoljeni sljedeći uvjeti:
●
uključen kontakt,
●


vozilo se kreće naprijed,
●


brzina je između 5 i oko 30 km/h,
●


sustav pomoći pri kočenju (ABS,
REF

, AFU) nisu neispravni,
●

sustavi održavanja putanje (ASR,
CDS) nisu ni isključeni ni neispavni,
●


vozilo se ne nalazi u oštrom zavoju,
●


sustav se nije uključivao tijekom
10

posljednjih sekunda.
Sigurnost u vožnji

123
Partner2VP_hr_Chap05_Securite_ed02-2016
Način rada
Kad se vaše vozilo previše ili prebrzo
približi vozilu koje se kreće ispred,
sustav automatski uključuje kočnice
kako bi se izbjegao sudar.
Prikazuje se poruka koja vas na to
upozorava.
Pale se stop svjetla na vašem vozilu,
radi upozoravanja ostalih sudionika u
prometu.
Sudar se može automatski izbjeći ako
razlika brzine između vašeg vozila i
vozila koje se kreće ispred nije veća od
15 km/h.
Iznad tog praga, sustav će učiniti što
može kako bi se spriječio ili ublažio
sudar, smanjivanjem brzine vozila.
Prilikom automatskog kočenja, vozilo
se može potpuno zaustaviti, ako to
zahtijeva situacija.
U tom slučaju, vozilo se privremeno
zadržava zaustavljeno (oko 1,5 s),
kako bi vozač mogao preuzeti kontrolu
nad vozilom pritiskom na papučicu
kočnice.Uključivanje sustava može
uzrokovati gašenje motora, osim
ako vozač ne pritisne papučicu
spojke dovoljno brzo za vrijeme
automatskog kočenja.
Za vrijeme automatskog kočenja,
vozač uvijek može naložiti naglije
usporavanje od onog kojim
upravlja sustav, snažnim pritiskanjem
papučice kočnice.
Nakon sudara, sustav automatski
prelazi u status kvara: više ne radi.
Za ponovno osposobljavanje
sustava morate otići u mrežu
PEUGEOT ili u neku stručnu radionicu.
Ograničenja u radu
Sustav otkriva samo zaustavljena
vozila ili vozila koja se kreću u istom
smjeru.
Sustav ne otkriva mala vozila
(bicikle, motocikle), pješake ili
životinje, kao ni nepomične i
nereflektirajuće predmete.
Sustav se ne uključuje ili se isključuje
ako vozač:
-

snažno pritisne papučicu gasa
-


ili naglo okrene obruč upravljača
(radi izbjegavanja prepreke). U slučaju teških vremenskih
uvjeta (vrlo jak pljusak, snijeg,
magla, tuča...), put kočenja
se povećava, zbog čega se može
smanjiti učinkovitost sustava prilikom
izbjegavanja sudara.
T

ada vozač mora biti vrlo oprezan. Nikad ne ostavljajte snijeg da se
nakuplja na poklopcu motora niti
ne stavljajte bilo kakav predmet
viši od poklopca motora ili prednjeg
dijela krova: to bi moglo ući u polje
koje pokriva davač i ometati otkrivanje
prepreka.
Sigurnost u vožnji
SIGURNOST
5

124
Partner2VP_hr_Chap05_Securite_ed02-2016
Isključivanje
Sustav se isključuje u izborniku za
konfiguraciju vozila, koji se može
otvoriti uz uključen kontakt.
Njegov status se memorira nakon
prekida kontakta.Kad je sustav isključen, prilikom
svakog ponovnog korištenja
vozila prikazuje se poruka koja
vas na to podsjeća. Uz monokromatski ekran
c
F


Pritiskom na tipku
MENU otvorite
glavni izbornik.
F

Označite "
Osobne postavke-
konfiguracija".
F

Označite "
Određivanje
parametara vozila".
F

Označite "
Pomoć u vožnji".
F

Označite "
Automatsko naglo
kočenje: OFF" ili "Automatsko
naglo kočenje: ON".
F

Pritiskom na tipku "
7" ili "8"
stavite kvačicu ili je skinite za
uključivanje odnosno isključivanje
sustava.
F

Pritiskom na tipku "
5" ili "6", zatim
na tipku OK označite polje "OK" i
potvrdite ili pritisnite tipku Back za
odustajanje. Uz taktilni ekran
F
Pritisnite tipku " MENU".
F Označite izbornik " Vožnja".
F

Na drugoj stranici označite
"

Postavke vozila".
F

Označite karticu "
Pomoć u vožnji".
F

Stavite kvačicu na polje
"

Automatsko naglo kočenje" ili
je skinite za uključivanje odnosno
isključivanje sustava.
F

Potvrdite.
Sigurnost u vožnji

125
Partner2VP_hr_Chap05_Securite_ed02-2016
Neispravnosti u radu
Neispravnost davača
Rad laserskog davača može biti
poremećen u slučaju nakupljene
prljavštine ili magljenja vjetrobrana.
Na to će vas upozoriti odgovarajuća
poruka.
Uključite odmagljivanje vjetrobrana i
redovito čistite područje vjetrobrana
ispred davača.Ne lijepite niti ne stavljajte nikakav
predmet na vjetrobran ispred
davača. Neispravnost sustava
U slučaju neispravnosti sustava, na to
vas upozoravaju zvučni signal i poruka
"
g reška sustava automatskog
kočenja".
Dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici. U slučaju oštećenja vjetrobrana
kod davača, isključite sustav
i obratite se mreži PEUGEOT
ili nekoj stručnoj radionici radi
zamjene vjetrobrana.
Nikada nemojte skidati,
podešavati ili testirati davač.
Zahvati se mogu izvršavati samo
u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Ako je na vozilo priključena
prikolica ili u slučaju vuče vašeg
vozila, potrebno je isključiti sustav.
Sigurnost u vožnji
SIGURNOST
5

126
Partner2VP_hr_Chap05_Securite_ed02-2016
126
Partner2VP_hr_Chap05_Securite_ed02-2016
SIGURNOSNI POJASI
Podešavanje
visine
Stisnite tipku na držaču pojasa i
klizanjem namjestite visinu (na sjedalu
vozača i zasebnom sjedalu suvozača).
Zakopčavanje
Povucite remen i umetnite jezičac u
kopču.
Povlačenjem remena provjerite da je
dobro zakopčan.
Žaruljica nezakopčanog /
nezakopčanih pojasa Otkopčavanje
Pritisnite crvenu tipku.
Nakon pokretanja motora, ova
žaruljica se pali ako vozač
ili suvozač ne zakopča svoj
pojas.
Primjena u praksi
Prije polaska, vozač mora provjeriti
jesu li svi putnici pravilno zakopčali
svoje sigurnosne pojase.
Bez obzira na kojem mjestu u vozilu
sjedite, uvijek zakopčajte sigurnosni
pojas, čak i na kratkim udaljenostima.
Sigurnosni pojasi imaju kalem tako
da se duljina pojasa automatski
prilagođava vašoj tjelesnoj građi.
Ne koristite nikakva pomagala
(kvačice, kopče, sigurnosne igle...) za
održavanje odstojanja sigurnosnog
pojasa.
Nakon upotrebe pojasa provjerite je li
ispravno namotan u kalem.
Nakon preklapanja ili premještanja
stražnjeg sjedala ili klupe, provjerite da
je pojas ispravno namotan i da će se
njegov jezičac moći ispravno umetnuti
u kopču.
Ovisno o vrsti i jačini udarca, pirotehnički
zatezači mogu se uključiti prije i neovisno
o napuhavanju zračnih jastuka. Oni
trenutačno zatežu pojase i tako tijela
putnika priljubljuju uz sjedala.
Prilikom aktiviranja zatezača dolazi do
manjeg oslobađanja neškodljivog dima
i čuje se prasak, koje izaziva okidanje
pirotehničkog uloška ugrađenog u
sustav.
Ako je sjedište suvozača opremljeno
detektorom prisutnosti, ne stavljajte na
to sjedalo nikakav teži predmet koji bi
mogao uzrokovati upozorenje.
Sigurnosni pojasi
