2017 PEUGEOT PARTNER TEPEE ELECTRIC Manuel du propriétaire (in French)

171

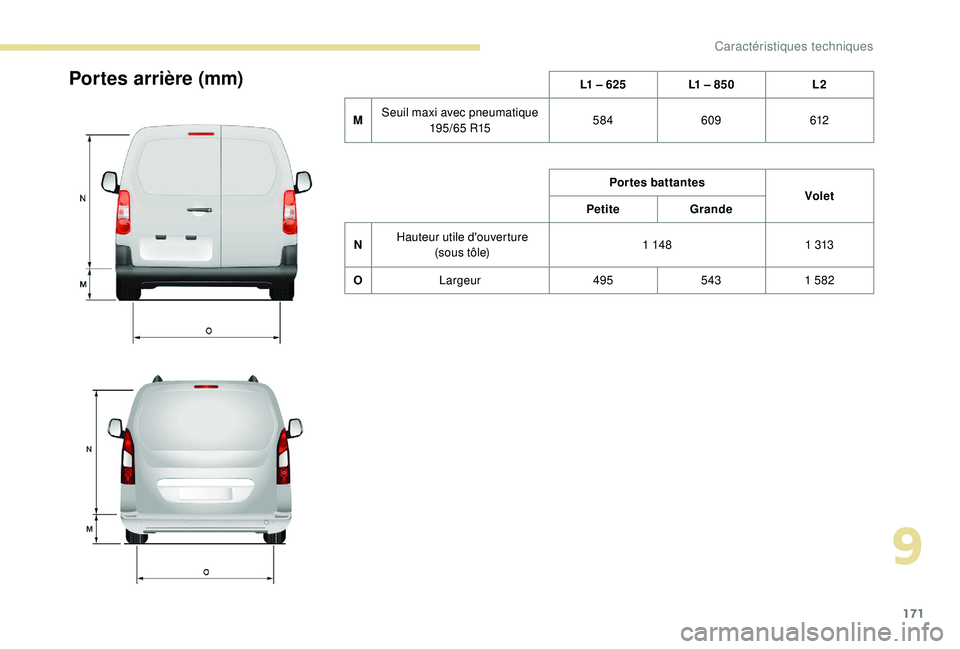

Portes arrière (mm)L1 – 625L 1 – 850L2
M Seuil maxi avec pneumatique
195/65 R15 584
609 612
Portes battantes Volet
Petite Grande
N Hauteur utile d'ouverture
(sous


tôle) 1


148 1


313
O Largeur 4955431
582
9
Caractéristiques techniques

172

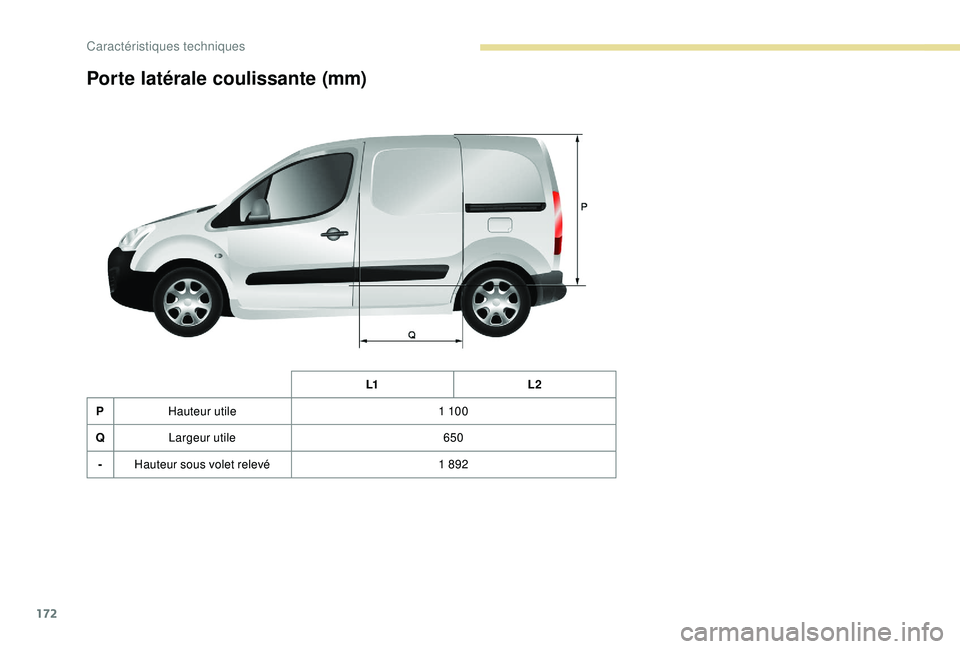

Porte latérale coulissante (mm)
L1L2
P Hauteur utile 1


10 0
Q Largeur utile 650
- Hauteur sous volet relevé 1
892
Caractéristiques techniques

173
Plancher cabine (mm)
LLongueur hors tout 4 237
H Hauteur hors tout 1
821-1 822
A Empattement 2
728
B Porte-à-faux avant 925
C Porte-à-faux arrière 584
D Largeur sur tôle (sans rétroviseurs) 1


810
E Largeur voies avant 1


505
F Largeur voies arrière 1
554
9
Caractéristiques techniques

174

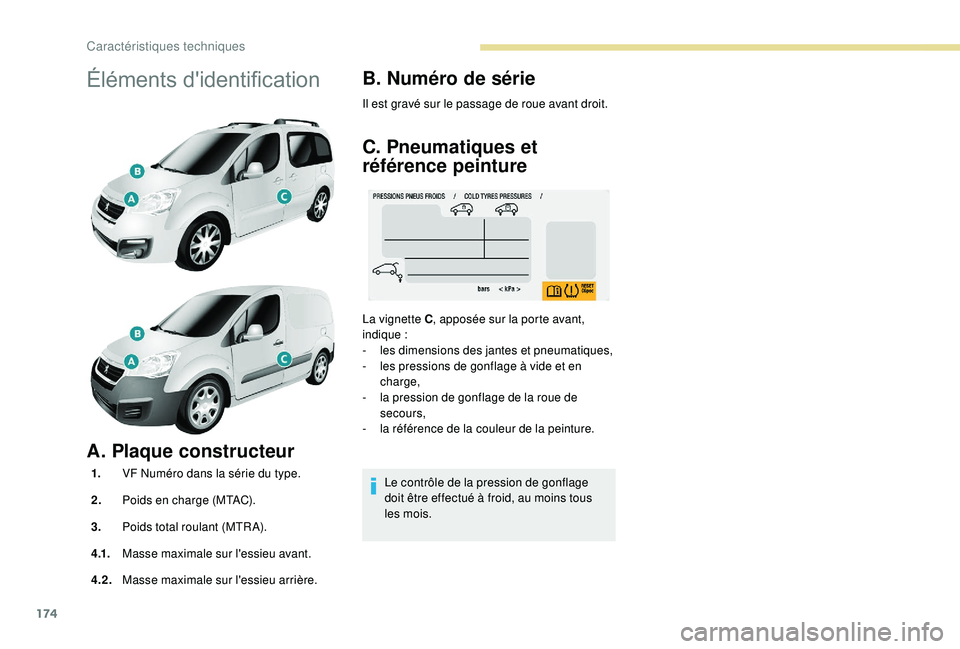

Éléments d'identification
A. Plaque constructeur
1.VF Numéro dans la série du type.
2. Poids en charge (MTAC).
3. Poids total roulant (MTR A).
4 .1. Masse maximale sur l'essieu avant.
4.2. Masse maximale sur l'essieu arrière.
B. Numéro de série
Il est gravé sur le passage de roue avant droit.
C. Pneumatiques et
référence peinture
Le contrôle de la pression de gonflage
doit être effectué à froid, au moins tous
les mois.
La vignette C
, apposée sur la porte avant,
indique :
-
l

es dimensions des jantes et pneumatiques,
-

l

es pressions de gonflage à vide et en
charge,
-

l

a pression de gonflage de la roue de
secours,
-

l

a référence de la couleur de la peinture.
Caractéristiques techniques

1

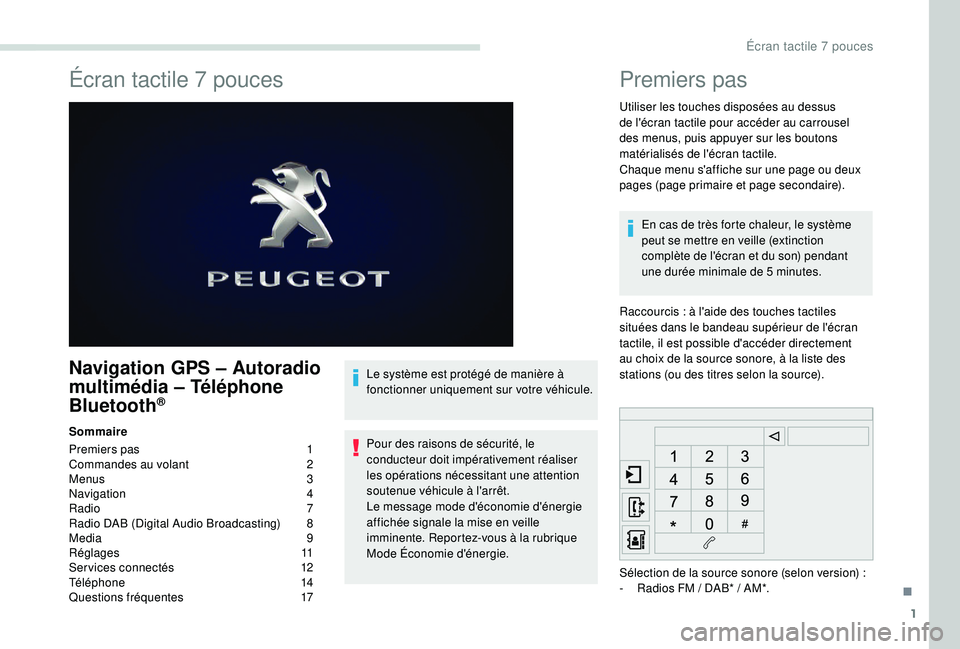

Écran tactile 7 pouces
Navigation GPS – Autoradio
m ultimédia – Téléphone
Bluetooth
®
Sommaire
Premiers pas

1
C

ommandes au volant
2
M

enus
3
N

avigation
4
R

adio
7
R

adio DAB (Digital Audio Broadcasting)
8
M

edia
9
R

églages
1
1
Services connectés

1
2
Téléphone

1
4
Questions fréquentes

1
7Le système est protégé de manière à
fonctionner uniquement sur votre véhicule.
Pour des raisons de sécurité, le
conducteur doit impérativement réaliser
les opérations nécessitant une attention
soutenue véhicule à l'arrêt.
Le message mode d'économie d'énergie
affichée signale la mise en veille
imminente. Reportez-vous à la rubrique
Mode Économie d'énergie.
Premiers pas
Utiliser les touches disposées au dessus
de l'écran tactile pour accéder au carrousel
des menus, puis appuyer sur les boutons
matérialisés de l'écran tactile.
Chaque menu s'affiche sur une page ou deux
pages (page primaire et page secondaire).
En cas de très forte chaleur, le système
peut se mettre en veille (extinction
complète de l'écran et du son) pendant
une durée minimale de 5
minutes.
Raccourcis
: à l'aide des touches tactiles
situées dans le bandeau supérieur de l'écran
tactile, il est possible d'accéder directement
au choix de la source sonore, à la liste des
stations (ou des titres selon la source).
Sélection de la source sonore (selon version)


:
-

R
adios FM / DAB* / AM*.
.
Écran tactile 7 pouces

2

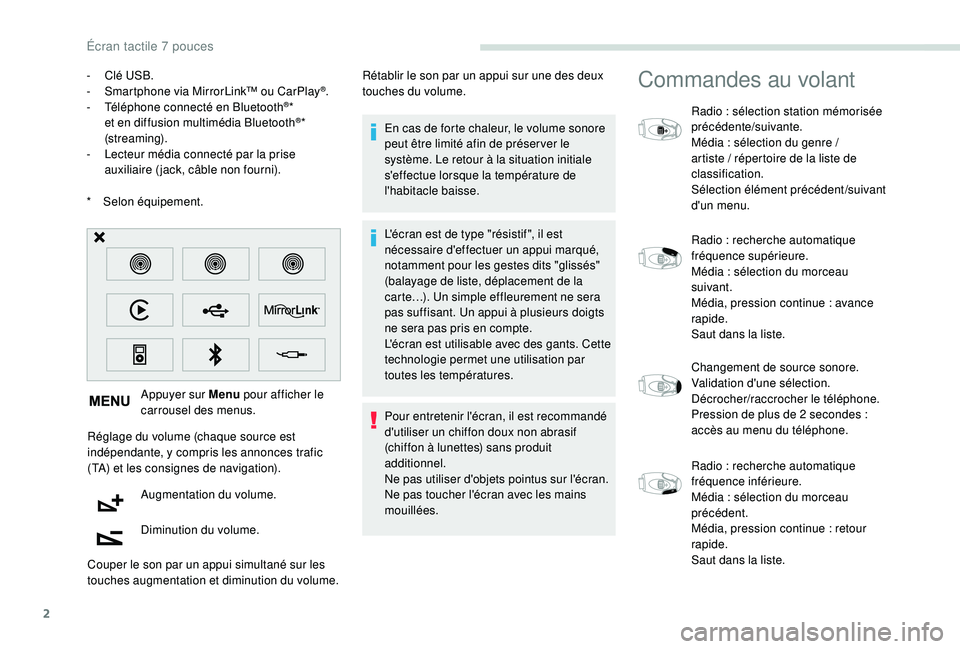

* Selon équipement. Appuyer sur Menu pour afficher le
carrousel des menus.
Réglage du volume (chaque source est
indépendante, y compris les annonces trafic
(TA) et les consignes de navigation). Augmentation du volume.
Diminution du volume.
Couper le son par un appui simultané sur les
touches augmentation et diminution du volume. En cas de forte chaleur, le volume sonore
peut être limité afin de préser ver le
système. Le retour à la situation initiale
s'effectue lorsque la température de
l'habitacle baisse.
L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui marqué,
notamment pour les gestes dits "glissés"
(balayage de liste, déplacement de la
carte…). Un simple effleurement ne sera
pas suffisant. Un appui à plusieurs doigts
ne sera pas pris en compte.
L'écran est utilisable avec des gants. Cette
technologie permet une utilisation par
toutes les températures.
Pour entretenir l'écran, il est recommandé
d'utiliser un chiffon doux non abrasif
(chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
-

C
lé USB.
-
S
martphone via MirrorLink™ ou CarPlay
®.
-
T
éléphone connecté en Bluetooth®*
et en diffusion multimédia Bluetooth®*
(streaming).
-

L

ecteur média connecté par la prise
auxiliaire (jack, câble non fourni). Rétablir le son par un appui sur une des deux
touches du volume.
Commandes au volant
Radio
: sélection station mémorisée
précédente/suivante.
Média
: sélection du genre /
artiste
/ répertoire de la liste de
classification.
Sélection élément précédent/suivant
d'un menu.
Radio


: recherche automatique
fréquence supérieure.
Média
: sélection du morceau
suivant.
Média, pression continue
: avance
rapide.
Saut dans la liste.
Changement de source sonore.
Validation d'une sélection.
Décrocher/raccrocher le téléphone.
Pression de plus de 2
secondes :
accès au menu du téléphone.
Radio


: recherche automatique
fréquence inférieure.
Média
: sélection du morceau
précédent.
Média, pression continue
: retour
rapide.
Saut dans la liste.
Écran tactile 7 pouces

3

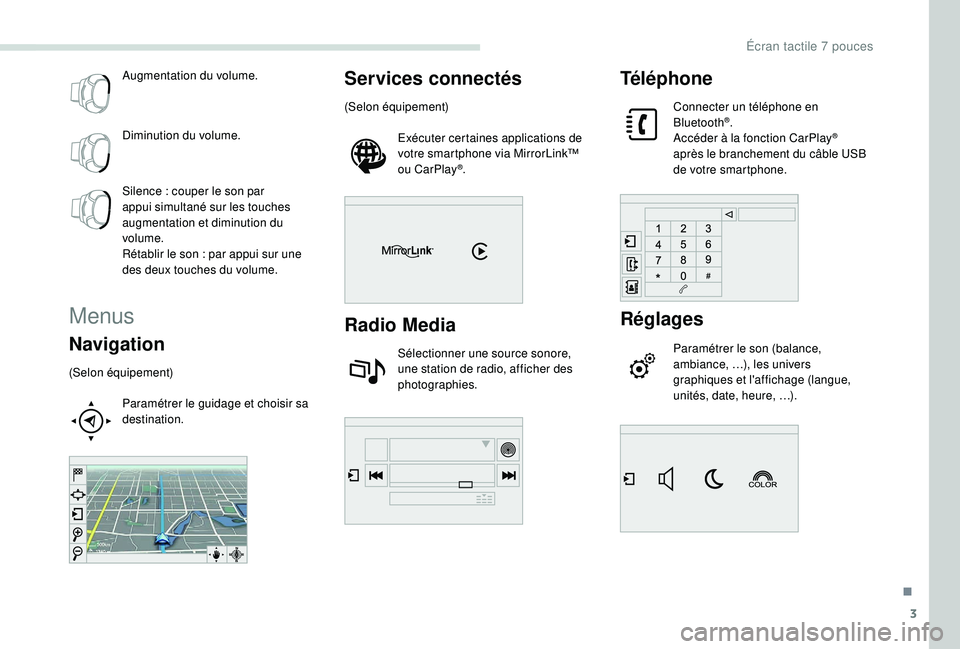

Augmentation du volume.
Diminution du volume.
Silence : couper le son par
appui simultané sur les touches
augmentation et diminution du
volume.
Rétablir le son
: par appui sur une
des deux touches du volume.
Menus
Navigation
(Selon équipement)
Paramétrer le guidage et choisir sa
destination.
Services connectés
(Selon équipement)Exécuter certaines applications de
votre smartphone via MirrorLink™
ou CarPlay
®.
Radio Media
Sélectionner une source sonore,
une station de radio, afficher des
photographies.
Téléphone
Connecter un téléphone en
Bluetooth®.
Accéder à la fonction CarPlay®
après le branchement du câble USB
de votre smartphone.
Réglages
Paramétrer le son (balance,
ambiance, …), les univers
graphiques et l'affichage (langue,
unités, date, heure,
…).
.
Écran tactile 7 pouces

4

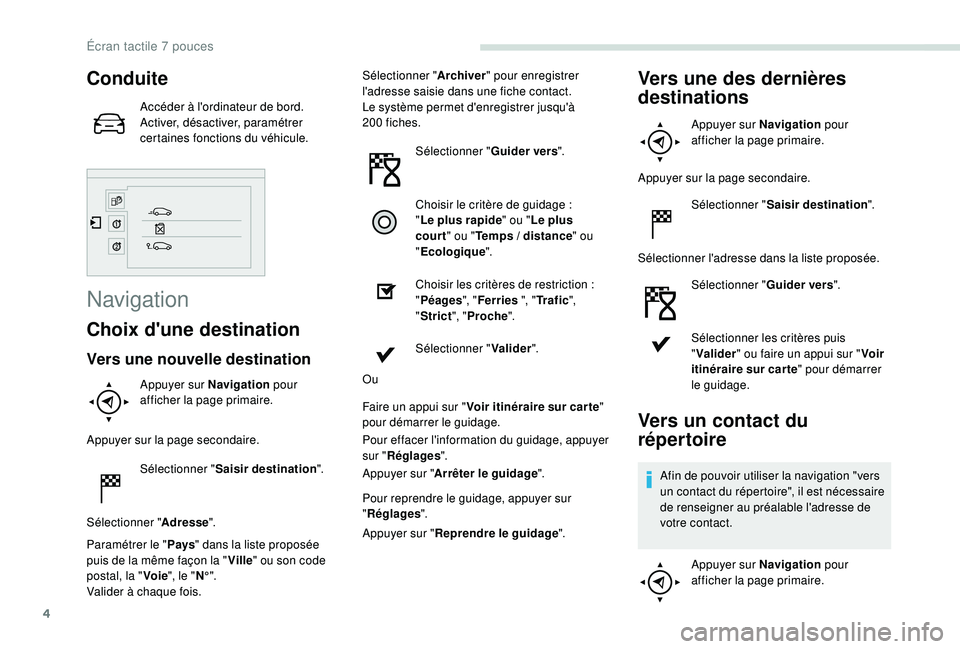

Conduite
Accéder à l'ordinateur de bord.
Activer, désactiver, paramétrer
certaines fonctions du véhicule.
Navigation
Choix d'une destination
Vers une nouvelle destination
Appuyer sur Navigation pour
afficher la page primaire.
Appuyer sur la page secondaire. Sélectionner " Saisir destination ".
Sélectionner " Adresse".
Paramétrer le " Pays" dans la liste proposée
puis de la même façon la " Ville" ou son code
postal, la " Voie", le " N°".
Valider à chaque fois. Sélectionner "
Archiver" pour enregistrer
l'adresse saisie dans une fiche contact.
Le système permet d'enregistrer jusqu'à
200 fiches.
Sélectionner " Guider vers".
Choisir le critère de guidage :
" Le plus rapide " ou "Le plus
court " ou "Temps / distance
" ou
" Ecologique ".
Choisir les critères de restriction :
" Péages ", "Ferries ", " Trafic",
" Strict ", "Proche ".
Sélectionner " Valider".
Ou
Faire un appui sur " Voir itinéraire sur car te"
pour démarrer le guidage.
Pour effacer l'information du guidage, appuyer
sur " Réglages ".
Appuyer sur " Arrêter le guidage ".
Pour reprendre le guidage, appuyer sur
" Réglages ".
Appuyer sur " Reprendre le guidage ".
Vers une des dernières
destinations
Appuyer sur Navigation pour
afficher la page primaire.
Appuyer sur la page secondaire. Sélectionner " Saisir destination ".
Sélectionner l'adresse dans la liste proposée. Sélectionner " Guider vers".
Sélectionner les critères puis
" Valider " ou faire un appui sur " Voir
itinéraire sur car te " pour démarrer
le guidage.
Vers un contact du
répertoire
Afin de pouvoir utiliser la navigation "vers
un contact du répertoire", il est nécessaire
de renseigner au préalable l'adresse de
votre contact.
Appuyer sur Navigation pour
afficher la page primaire.
Écran tactile 7 pouces
