2017 PEUGEOT PARTNER TEPEE ELECTRIC Manuel du propriétaire (in French)

155

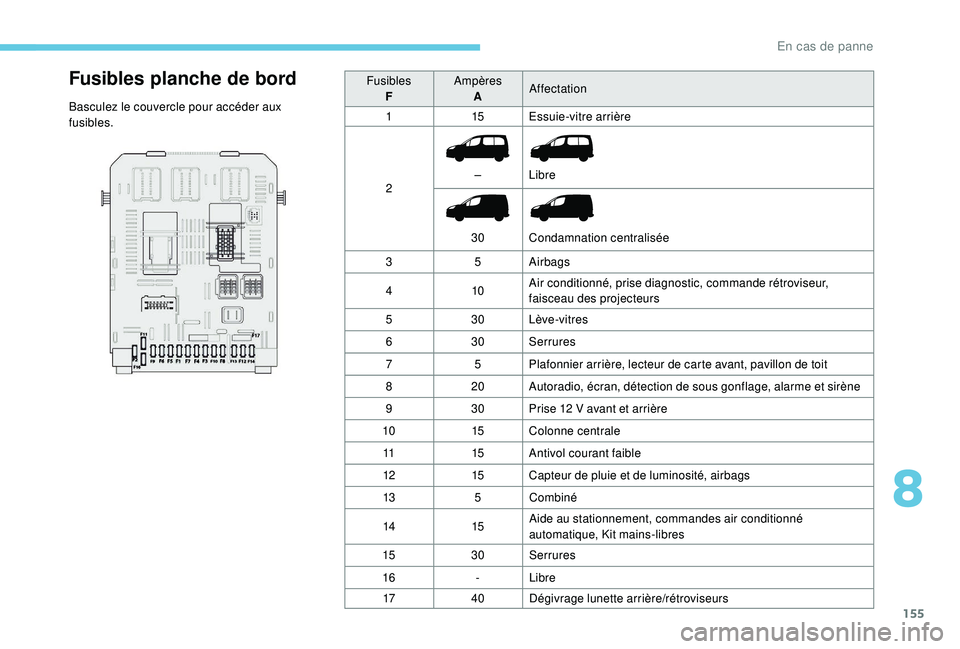

Fusibles planche de bord
Basculez le couvercle pour accéder aux
fusibles.Fusibles
F Ampères
A Affectation
1 15Essuie-vitre arrière
2 –
30 Libre
Condamnation centralisée
3 5Airbags
4 10Air conditionné, prise diagnostic, commande rétroviseur,
faisceau des projecteurs
5 30Lève-vitres
6 30 Serrures
7 5 Plafonnier arrière, lecteur de carte avant, pavillon de toit
8 20Autoradio, écran, détection de sous gonflage, alarme et sirène
9 30Prise 12
V avant et arrière
10 15Colonne centrale
11 15Antivol courant faible
12 15Capteur de pluie et de luminosité, airbags
13 5Combiné
14 15Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 -Libre
17 40Dégivrage lunette arrière/rétroviseurs
8
En cas de panne

156

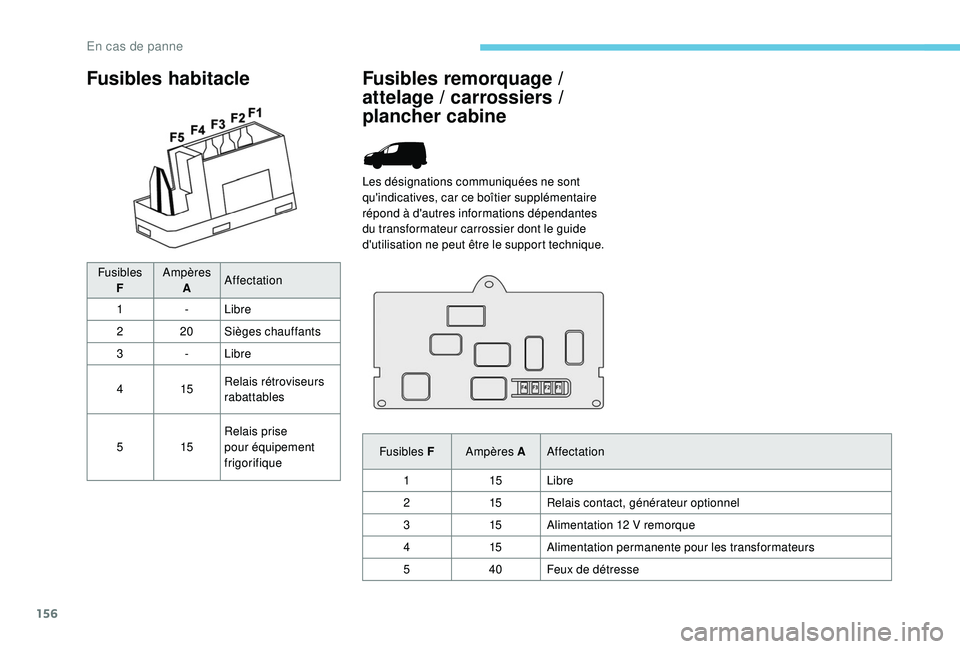

Fusibles habitacle
FusiblesF Ampères
A Affectation
1 -Libre
2 20Sièges chauffants
3 -Libre
4 15Relais rétroviseurs
rabattables
5 15Relais prise
pour équipement
frigorifique
Fusibles remorquage /
at telage / carrossiers /
plancher cabine
Les désignations communiquées ne sont
qu'indicatives, car ce boîtier supplémentaire
répond à d'autres informations dépendantes
du transformateur carrossier dont le guide
d'utilisation ne peut être le support technique.
Fusibles F Ampères AAffectation
1 15Libre
2 15Relais contact, générateur optionnel
3 15Alimentation 12


V remorque
4 15Alimentation permanente pour les transformateurs
5 40Feux de détresse
En cas de panne

157

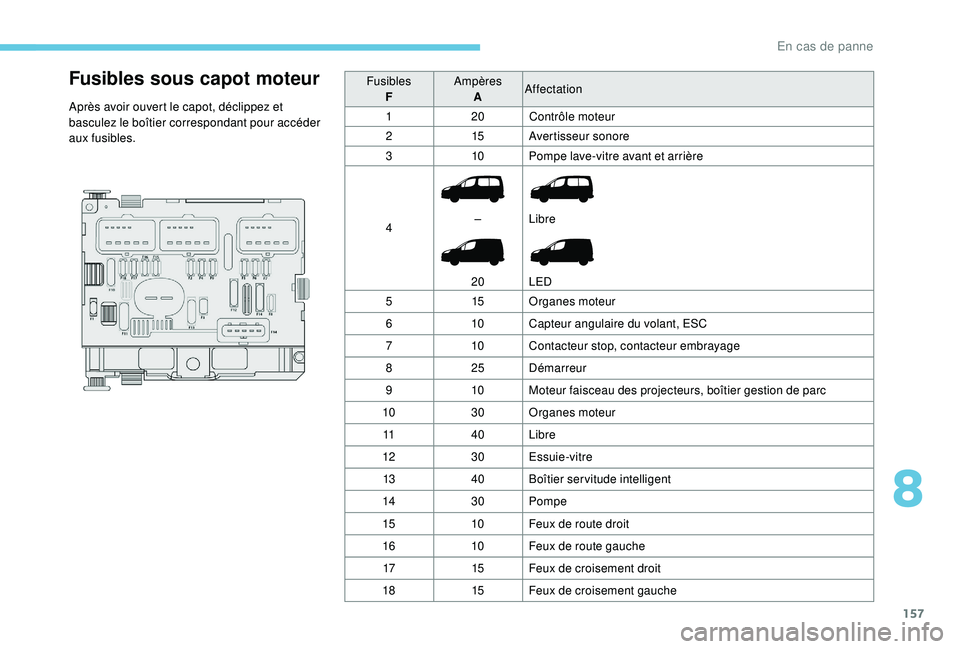

Fusibles sous capot moteur
Après avoir ouvert le capot, déclippez et
basculez le boîtier correspondant pour accéder
aux fusibles.Fusibles
F Ampères
A Affectation
1 20Contrôle moteur
2 15Avertisseur sonore
3 10Pompe lave-vitre avant et arrière
4 –
20 Libre
LED
5 15Organes moteur
6 10Capteur angulaire du volant, ESC
7 10Contacteur stop, contacteur embrayage
8 25Démarreur
9 10Moteur faisceau des projecteurs, boîtier gestion de parc
10 30Organes moteur
11 40Libre
12 30Essuie-vitre
13 40Boîtier servitude intelligent
14 30Pompe
15 10Feux de route droit
16 10Feux de route gauche
17 15Feux de croisement droit
18 15Feux de croisement gauche
8
En cas de panne

158
Batterie
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.Après le remontage de la batterie, le
Stop & Start ne sera actif qu'après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l'état de charge de la
batterie ( jusqu'à environ 8
heures).
La recharge de la batterie du Stop & Start
ne nécessite pas de débranchement.
Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie.
F R espectez les instructions d'utilisation
données par le fabricant du chargeur.
F

R
ebranchez en commençant par la
borne


(-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Démarrer à partir d'une
autre batterie
F Connectez l'autre extrémité du câble vert ou noir sur un point de masse du véhicule en
panne, le plus loin possible de la batterie.
F

A
ctionnez le démarreur, laissez tourner le
moteur.
F

A
ttendez le retour au ralenti et débranchez
les câbles.
Il est conseillé, lors d'un arrêt prolongé de
plus d'un mois, de débrancher la batterie.
Avant de procéder au débranchement de la
batterie, vous devez attendre 2
minutes après
la coupure du contact.
Ne débranchez pas les cosses quand le moteur
tourne.
Ne rechargez pas les batteries sans avoir
débranché les cosses.
Après tout rebranchement de la batterie,
mettez le contact et attendez 1
minute avant
de démarrer, afin de permettre l'initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau PEUGEOT ou
un atelier qualifié.
Après un changement de lampes, attendez
environ 3
minutes pour rebrancher la batterie.
La présence de cette étiquette,
notamment avec le Stop & Start, indique
l'utilisation d'une batterie au plomb 12

V
de technologie et de caractéristiques
spécifiques, qui nécessite, en cas de
débranchement ou de remplacement,
l'intervention exclusive du réseau
PEUGEOT ou d'un atelier qualifié.
Le non-respect de ces consignes risque
d'entraîner une usure prématurée de la
batterie.
F

C

onnectez le câble rouge aux bornes (+)
des deux batteries.
F

C

onnectez une extrémité du câble
vert ou noir à la borne (-) de la batterie
additionnelle.
En cas de panne

159

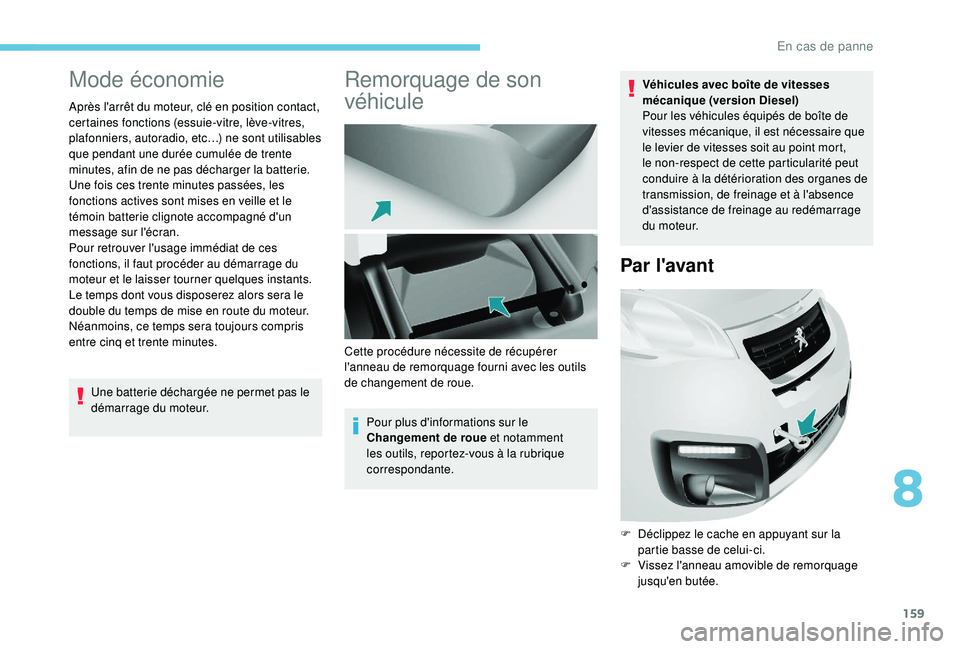

Mode économie
Après l'arrêt du moteur, clé en position contact,
certaines fonctions (essuie-vitre, lève-vitres,
plafonniers, autoradio, etc…) ne sont utilisables
que pendant une durée cumulée de trente
minutes, afin de ne pas décharger la batterie.
Une fois ces trente minutes passées, les
fonctions actives sont mises en veille et le
témoin batterie clignote accompagné d'un
message sur l'écran.
Pour retrouver l'usage immédiat de ces
fonctions, il faut procéder au démarrage du
moteur et le laisser tourner quelques instants.
Le temps dont vous disposerez alors sera le
double du temps de mise en route du moteur.
Néanmoins, ce temps sera toujours compris
entre cinq et trente
minutes.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Remorquage de son
véhicule
Pour plus d'informations sur le
Changement de roue et notamment
les outils, reportez-vous à la rubrique
correspondante. Véhicules avec boîte de vitesses
mécanique (version Diesel)
Pour les véhicules équipés de boîte de
vitesses mécanique, il est nécessaire que
le levier de vitesses soit au point mort,
le non-respect de cette particularité peut
conduire à la détérioration des organes de
transmission, de freinage et à l'absence
d'assistance de freinage au redémarrage
du moteur.
Par l'avant
F Déclippez le cache en appuyant sur la
partie basse de celui-ci.
F

V
issez l'anneau amovible de remorquage
jusqu'en butée.
Cette procédure nécessite de récupérer
l'anneau de remorquage fourni avec les outils
de changement de roue.
8
En cas de panne

160

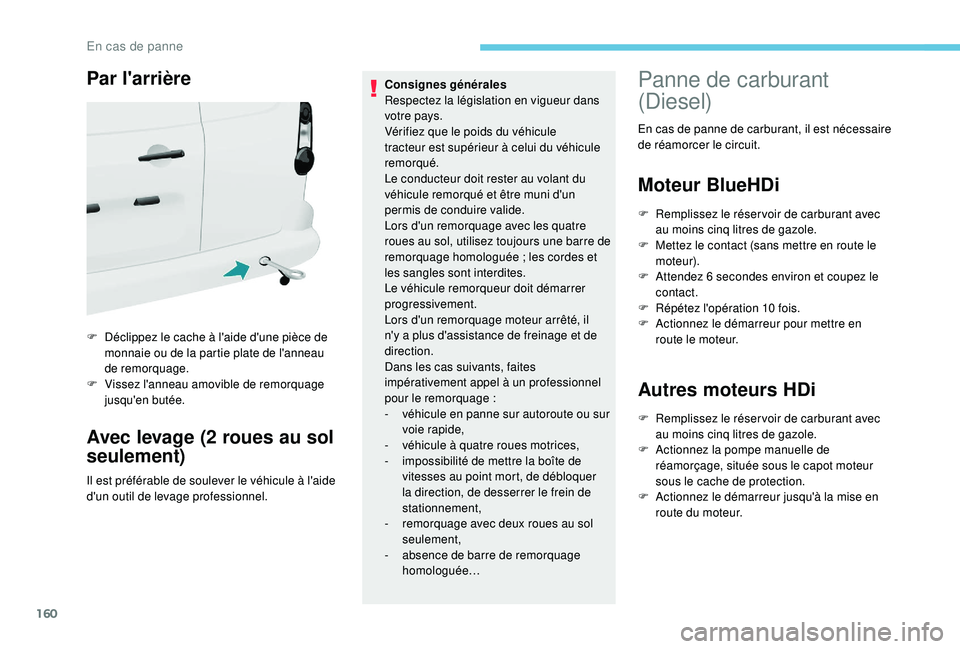

Par l'arrière
F Déclippez le cache à l'aide d'une pièce de monnaie ou de la partie plate de l'anneau
de remorquage.
F

V
issez l'anneau amovible de remorquage
jusqu'en butée.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le véhicule à l'aide
d'un outil de levage professionnel. Consignes générales
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule
tracteur est supérieur à celui du véhicule
remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un
permis de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée


; les cordes et
les sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage :
-
v
éhicule en panne sur autoroute ou sur
voie rapide,
-
v
éhicule à quatre roues motrices,
-
i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée…
Panne de carburant
(Diesel)
En cas de panne de carburant, il est nécessaire
de réamorcer le circuit.
Moteur BlueHDi
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
Autres moteurs HDi
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

A
ctionnez la pompe manuelle de
réamorçage, située sous le capot moteur
sous le cache de protection.
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur.
En cas de panne

161

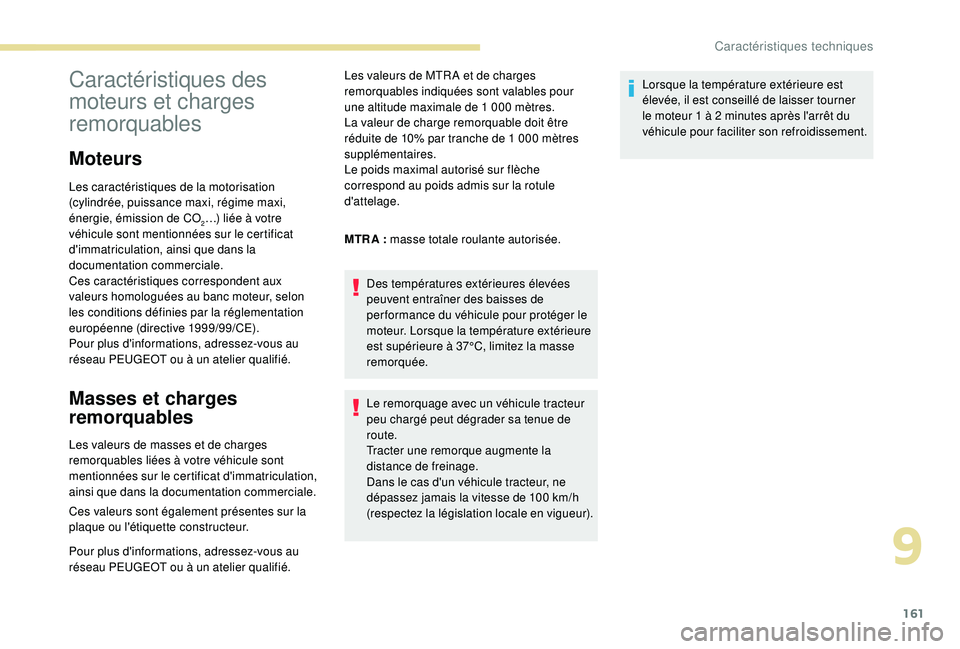

Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques de la motorisation
(cylindrée, puissance maxi, régime maxi,
énergie, émission de CO
2…) liée à votre
véhicule sont mentionnées sur le certificat
d'immatriculation, ainsi que dans la
documentation commerciale.
Ces caractéristiques correspondent aux
valeurs homologuées au banc moteur, selon
les conditions définies par la réglementation
européenne (directive 1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié. Les valeurs de MTR A et de charges
remorquables indiquées sont valables pour
une altitude maximale de 1 000
mètres.
La valeur de charge remorquable doit être
réduite de 10% par tranche de 1 000 mètres
supplémentaires.
Le poids maximal autorisé sur flèche
correspond au poids admis sur la rotule
d'attelage.
MTR A : masse totale roulante autorisée.
Des températures extérieures élevées
peuvent entraîner des baisses de
per formance du véhicule pour protéger le
moteur. Lorsque la température extérieure
est supérieure à 37°C, limitez la masse
remorquée.
Le remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, ne
dépassez jamais la vitesse de 100
km/h
(respectez la législation locale en vigueur). Lorsque la température extérieure est
élevée, il est conseillé de laisser tourner
le moteur 1 à 2
minutes après l'arrêt du
véhicule pour faciliter son refroidissement.
9
Caractéristiques techniques

162

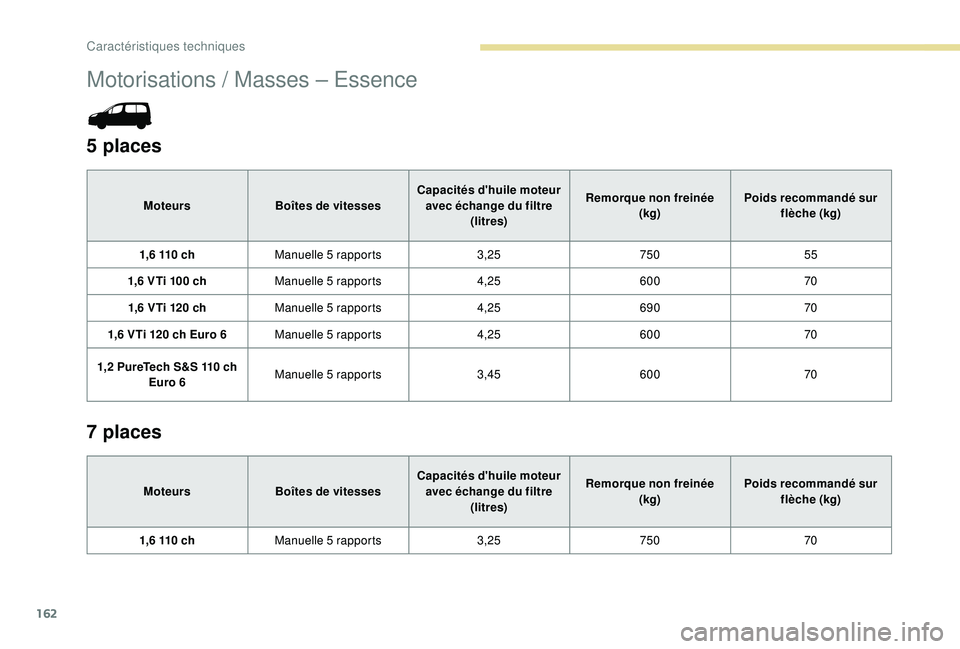

Motorisations / Masses – Essence
5 places
Moteurs Boîtes de vitesses Capacités d'huile moteur
avec échange du filtre (litres) Remorque non freinée
(kg) Poids recommandé sur
flèche (kg)
1,6 110 ch Manuelle 5 rapports 3,25750 55
1,6 VTi 100 ch Manuelle 5 rapports 4,25600 70
1,6 VTi 120 ch Manuelle 5 rapports 4,25690 70
1,6 VTi 120 ch Euro 6 Manuelle 5 rapports 4,25600 70
1,2 PureTech S&S 110 ch Euro 6 Manuelle 5 rapports
3,45600 70
7 places
Moteurs Boîtes de vitesses Capacités d'huile moteur
avec échange du filtre (litres) Remorque non freinée
(kg) Poids recommandé sur
flèche (kg)
1,6 110 ch Manuelle 5 rapports 3,25750 70
Caractéristiques techniques
