2017 PEUGEOT PARTNER TEPEE ELECTRIC Manuale duso (in Italian)

171

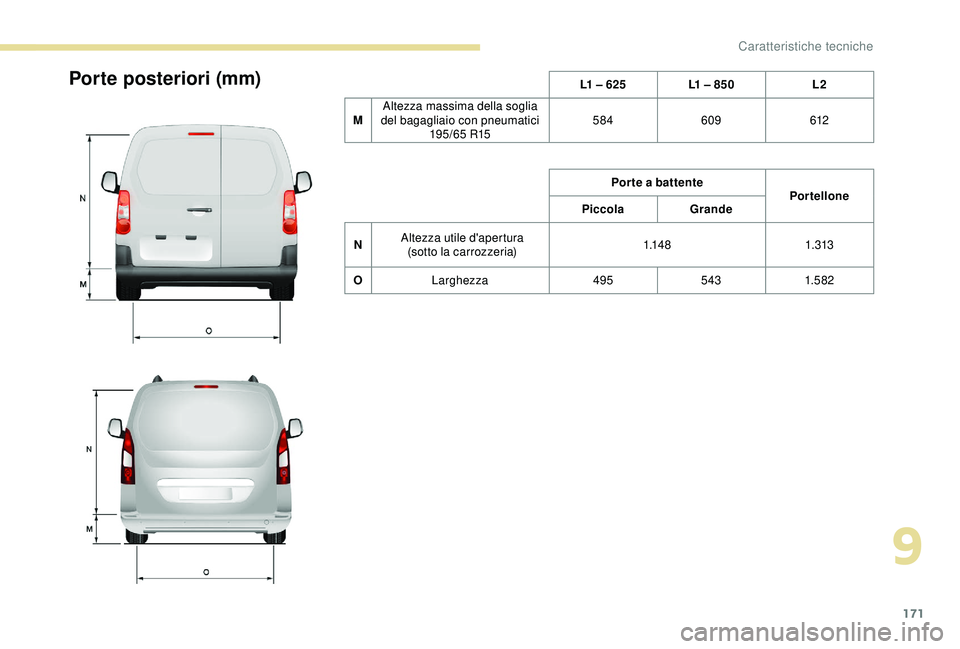

Porte posteriori (mm)L1 – 625L1 – 850 L2
M Altezza massima della soglia
del bagagliaio con pneumatici 195/65 R15 584
609 612
Porte a battente Portellone
Piccola Grande
N Altezza utile d'apertura
(sotto la carrozzeria) 1.14 8
1. 313
O Larghezza 4955431. 5 82
9
Caratteristiche tecniche

172

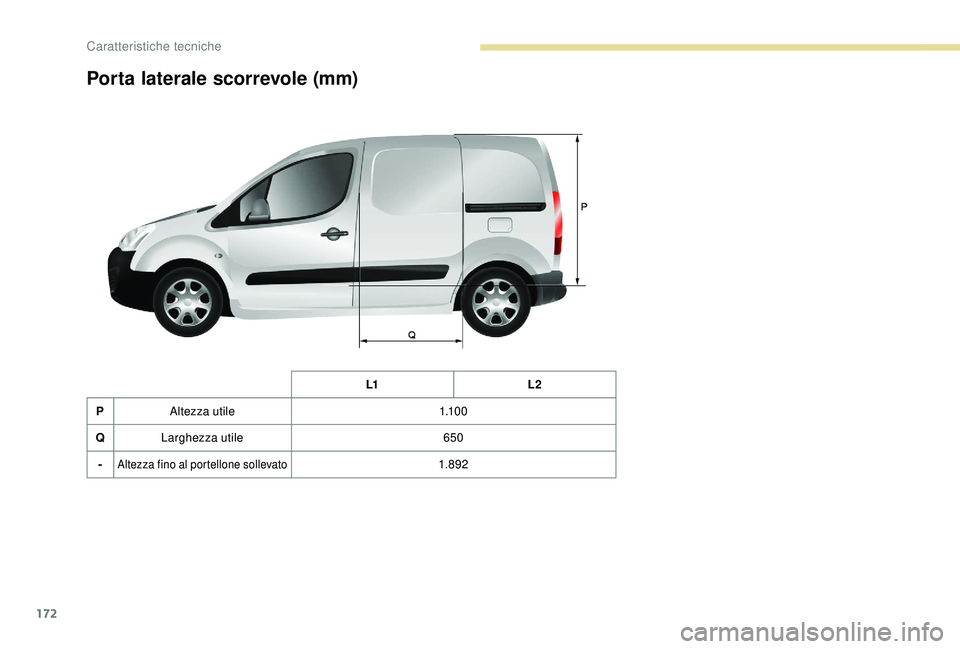

Porta laterale scorrevole (mm)
L1L2
P Altezza utile 1.1 0 0
Q Larghezza utile 650
-
Altezza fino al portellone sollevato1. 8 92
Caratteristiche tecniche

173
Autotelaio cabinato (mm)
LLunghezza totale 4.237
H Altezza massima 1. 821-1. 82 2
A Passo 2.728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D Larghezza carrozzeria (senza retrovisori) 1. 810
E Larghezza Carreggiata anteriore 1.505
F Larghezza Carreggiata posteriore 1. 5 5 4
9
Caratteristiche tecniche

174

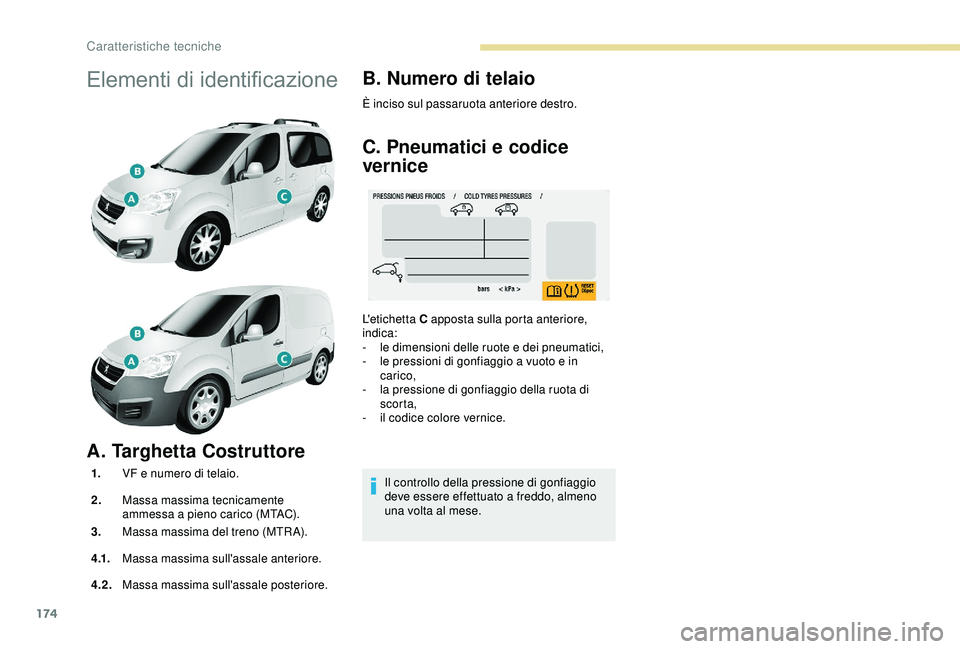

Elementi di identificazione
A. Targhetta Costruttore
1.VF e numero di telaio.
2. Massa massima tecnicamente
ammessa a pieno carico (MTAC).
3. Massa massima del treno (MTR A).
4 .1. Massa massima sull'assale anteriore.
4.2. Massa massima sull'assale posteriore.
B. Numero di telaio
È inciso sul passaruota anteriore destro.
C. Pneumatici e codice
vernice
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo, almeno
una volta al mese.
L'etichetta C apposta sulla porta anteriore,
indica:
-

l

e dimensioni delle ruote e dei pneumatici,
-

l

e pressioni di gonfiaggio a vuoto e in
carico,
-

l

a pressione di gonfiaggio della ruota di
scorta,
-

i

l codice colore vernice.
Caratteristiche tecniche

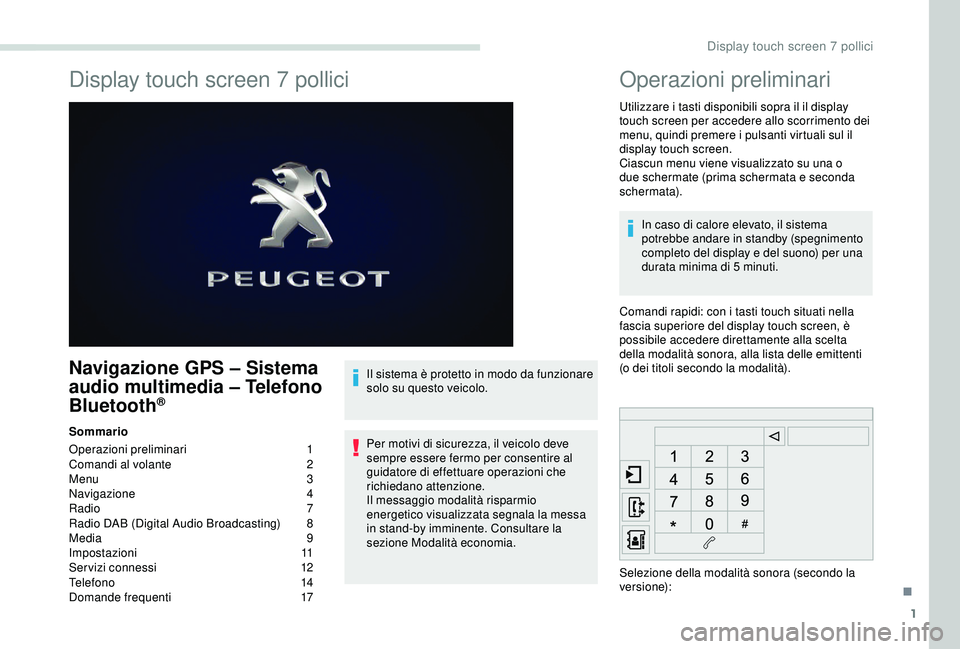

1
Display touch screen 7 pollici
Navigazione GPS – Sistema
audio multimedia – Telefono
Bluetooth
®
Sommario
Operazioni preliminari
1
C

omandi al volante
2
M

enu 3
Navigazione


4
Radio
7
Radio DAB (Digital Audio Broadcasting)

8
M

edia 9
Impostazioni
1

1
Servizi connessi
1

2
Telefono
1

4
Domande frequenti
1

7Il sistema è protetto in modo da funzionare
solo su questo veicolo.
Per motivi di sicurezza, il veicolo deve
sempre essere fermo per consentire al
guidatore di effettuare operazioni che
richiedano attenzione.
Il messaggio modalità risparmio
energetico visualizzata segnala la messa
in stand-by imminente. Consultare la
sezione Modalità economia.
Operazioni preliminari
Utilizzare i tasti disponibili sopra il il display
touch screen per accedere allo scorrimento dei
menu, quindi premere i pulsanti virtuali sul il
display touch screen.
Ciascun menu viene visualizzato su una o
due schermate (prima schermata e seconda
schermata).
In caso di calore elevato, il sistema
potrebbe andare in standby (spegnimento
completo del display e del suono) per una
durata minima di 5
minuti.
Comandi rapidi: con i tasti touch situati nella
fascia superiore del display touch screen, è
possibile accedere direttamente alla scelta
della modalità sonora, alla lista delle emittenti
(o dei titoli secondo la modalità).
Selezione della modalità sonora (secondo la
versione):
.
Display touch screen 7 pollici

2
* Secondo l'equipaggiamento.Premere su Menu per visualizzare
lo scorrimento dei menu.
Regolazione del volume (ogni modalità è
indipendente, compresi gli annunci sul traffico
(TA) ed i consigli di guida).
Aumento del volume.
Abbassare il volume.
Interruzione del suono mediante la pressione
contemporanea dei tasti di aumento e
diminuzione del volume. In caso di calore elevato, il volume può
essere limitato per preservare il sistema. Il
ritorno al funzionamento normale avviene
quando la temperatura dell'abitacolo si
abbassa.
Lo schermo è di tipo "resistivo"; è
necessaria pertanto una pressione
marcata, particolarmente per le azioni
di "trascinamento" (scorrimento liste,
spostamento della mappa, ecc.). Un
semplice sfioramento non è sufficiente e
non è riconosciuta la pressione esercitata
da più dita.
Il display può essere utilizzato indossando
guanti. Questa tecnologia consente il
funzionamento a qualsiasi temperatura.
Per la pulizia del display, si consiglia
di utilizzare un panno morbido e non
abrasivo (ad es. panno per occhiali) senza
prodotti di pulizia.
Non utilizzare oggetti appuntiti sul display.
Non toccare il display con le mani
bagnate.
-

E
mittenti FM/DAB*/AM*.
-
L
egenda USB.
-
S
martphone mediante MirrorLink
TM o
CarPlay®.
-
T
elefono collegato tramite Bluetooth®* e
trasmissione multimediale Bluetooth®*
(streaming).
-

L

ettore multimediale collegato mediante la
presa ausiliaria ( jack, cavo non forniti). Ripristino del suono mediante la pressione di
uno dei due tasti del volume.
Comandi al volante
Radio: selezione della stazione
precedente/successiva.
Media: selezione del genere/artista/
cartella dalla lista secondo la
classifica.
Selezione della voce precedente/
successiva in un menu.
Radio: ricerca automatica di
frequenza crescente.
Media: selezione del brano
successivo.
Media, pressione continua: avanti
veloce.
Salta nella lista.
Cambiamento di modalità sonora.
Conferma di una selezione.
Attivare/interrompere una chiamata
telefonica.
Pressione superiore a 2
secondi:
accesso al menu del telefono.
Radio: ricerca automatica di una
frequenza inferiore.
Media: selezione del brano
precedente.
Media, pressione continua: ritorno
rapido.
Salta nella lista.
Display touch screen 7 pollici

3
Alzare il volume.
Abbassare il volume.
Mute on: disattivare l'audio
premendo contemporaneamente i
tasti per aumentare e abbassare il
volume.
Mute off: premere uno dei due tasti
del volume.
Menu
Navigazione
(Secondo l'equipaggiamento)Accedere alle regolazioni della
navigazione e scegliere la
destinazione.
Servizi Internet
(Secondo l'equipaggiamento)Lanciare alcune applicazioni del
proprio smartphone attraverso
CarPlay
TM o MirrorLink®.
Radio Media
Selezionare una modalità audio, una
stazione radio, oppure visualizzare
delle foto.
Telefono
Collegare un telefono tramite
Bluetooth®.
Accedere alla funzione CarPlay®
dopo aver collegato il cavo USB
dello smartphone.
Regolazioni
Regolare il suono (balance,
acustica, ecc.), le grafiche e la
visualizzazione (lingua, unità, data,
ora, ecc.).
.
Display touch screen 7 pollici

4
Guida
Accedere al computer di bordo.
Attivare, disattivare o configurare
alcune funzioni del veicolo.
Navigazione
Scelta di un profilo
Selezione di una nuova destinazione
Premere Navigazione per
visualizzare la pagina principale.
Premere sulla seconda schermata. Selezionare " Inserire Dest ".
Selezionare "Indirizzo".
Impostare il " Paese" nell'elenco proposto
quindi la " Città" o il codice postale, la " Via", il
" N. ".
Selezionare Conferma ogni volta. Selezionare "Salva"per salvare l'indirizzo come
contatto.
Il sistema permette di salvare fino a 200
contatti.
Selezionare " Guidare verso ".
Scegliere i criteri di navigazione:
" Più rapido " o "Più breve " o
" Tempo/distanza " o "Ecologico ".
Scegliere i criteri di restrizione:
" Pedaggio ", "Traghetto ", "Traffico ",
" Esatta ", "Chiudi ".
Selezionare "Conferma".
Oppure
Premere " Vedi percorso su mappa " per
iniziare la navigazione.
Per cancellare la navigazione, premere
" Impostazioni".
Premere " Interrompere la navigazione ".
Per riprendere la navigazione, premere
" Impostazioni".
Premere " Riattivare navigazione ".
Verso una destinazione
recente
Premere Navigazione per
visualizzare la pagina principale.
Premere sulla pagina secondaria. Selezionare " Inserisci dest. ".
Selezionare un indirizzo nella lista proposta. Selezionare " Guida verso".
Selezionare i criteri poi " Conferma"
oppure premere una volta su " Vedi
itinerario sulla mappa " per iniziare
la navigazione.
Cercare un contatto nella
rubrica
Per poter utilizzare la navigazione " Verso
un contatto nella rubrica" è necessario
aver precedentemente memorizzato
l'indirizzo del contatto.
Premere Navigazione per
visualizzare la pagina principale.
Display touch screen 7 pollici
