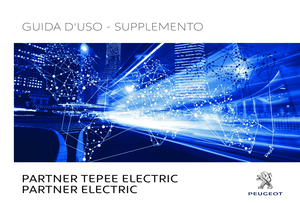

2017 PEUGEOT PARTNER TEPEE ELECTRIC Manuale duso (in Italian)

PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
GUIDA D'USO - SUPPLEMENTO

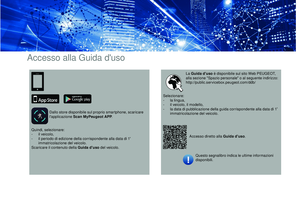

Accesso alla Guida online
La Guida è disponibile sul sito Web PEUGEOT alla
sezione "Spazio personale" o al seguente indirizzo:
http://public.servicebox.peugeot.com/ddb/
Questo segnalibro indica le ultime
informazioni disponibili.
Accesso diretto alla Guida di base
.
Selezionare:
-
la

lingua,
-

i

l veicolo, il modello,
-

l

a data di pubblicazione della guida corrispondente alla data di 1ª
immatricolazione del veicolo.

1
.
Quadro strumenti 3
I ndicatori 3
Spie


6

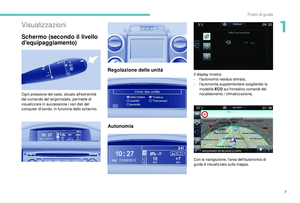

Visualizzazioni


7
Procedura di avviamento

8

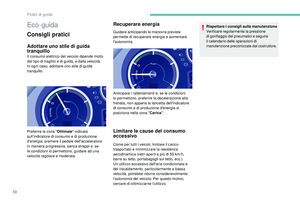

E

co - guida

10
Eco-comfort


11
Climatizzazione e riscaldamento manuale
1

2Carica della batteria di trazione

1
4

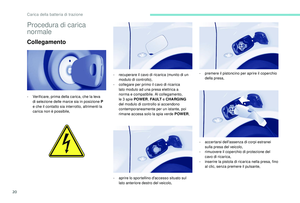

Procedura di carica normale
2
0

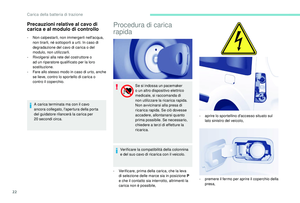

Procedura di carica rapida
2
2
Altre informazioni
2
4

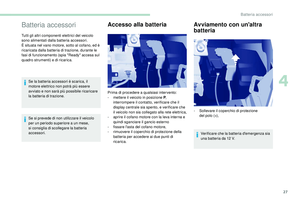

Batteria accessori 2 7

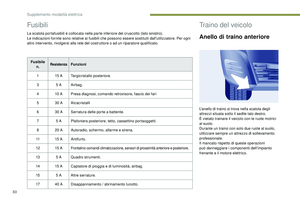

Fusibili
3
0
Traino del veicolo

3
0

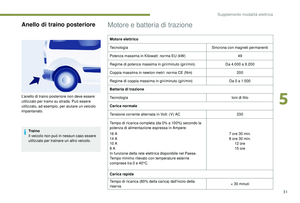

Motore e batteria di trazione

3
1

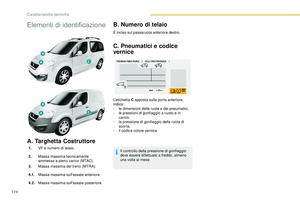

Elementi di identificazione

3
2
Presentazione
Posto di guida
Eco-comfort Carica della batteria di trazione

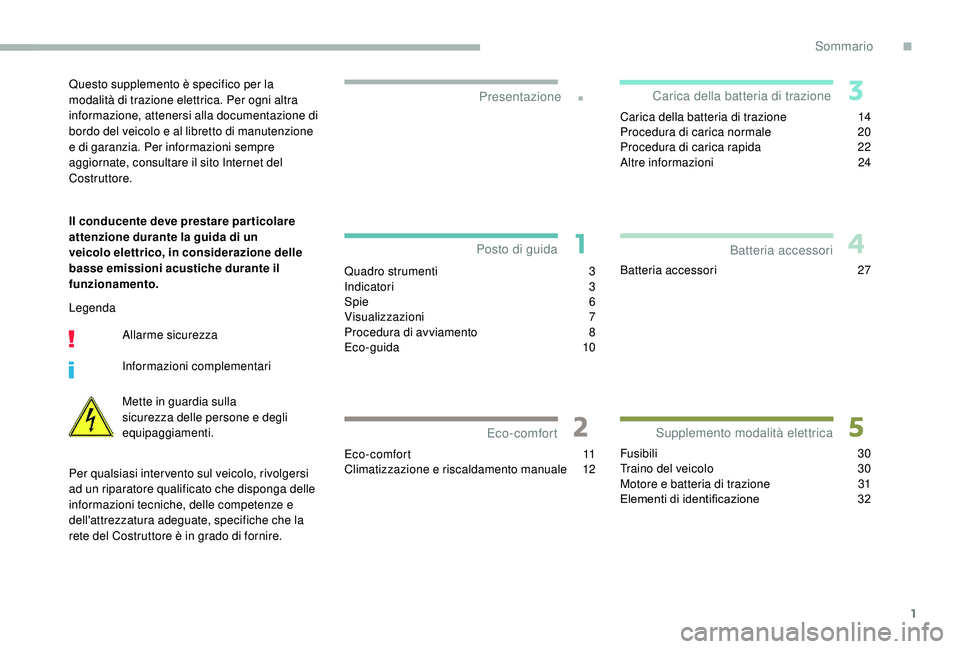

Supplemento modalità elettrica Batteria accessoriQuesto supplemento è specifico per la
modalità di trazione elettrica. Per ogni altra
informazione, attenersi alla documentazione di
bordo del veicolo e al libretto di manutenzione
e di garanzia. Per informazioni sempre
aggiornate, consultare il sito Internet del
Costruttore.
Il conducente deve prestare particolare
attenzione durante la guida di un
veicolo elettrico, in considerazione delle
basse emissioni acustiche durante il
funzionamento.
Legenda
Allarme sicurezza
Informazioni complementari
Mette in guardia sulla
sicurezza delle persone e degli
equipaggiamenti.
Per qualsiasi inter vento sul veicolo, rivolgersi
ad un riparatore qualificato che disponga delle
informazioni tecniche, delle competenze e
dell'attrezzatura adeguate, specifiche che la
rete del Costruttore è in grado di fornire.
Sommario
.
Sommario

2
Dispositivo elettrico
1.Presa di carica normale
1. Presa di carica normale
2. Circuito elettrico 300
V
3. Batteria accessori da 12 V
4. Batteria di trazione
5. Presa di carica rapida
Posto di guida
1.Quadro strumenti
2. Display
3. Selettore delle marce
Presentazione

3

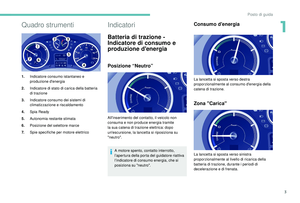

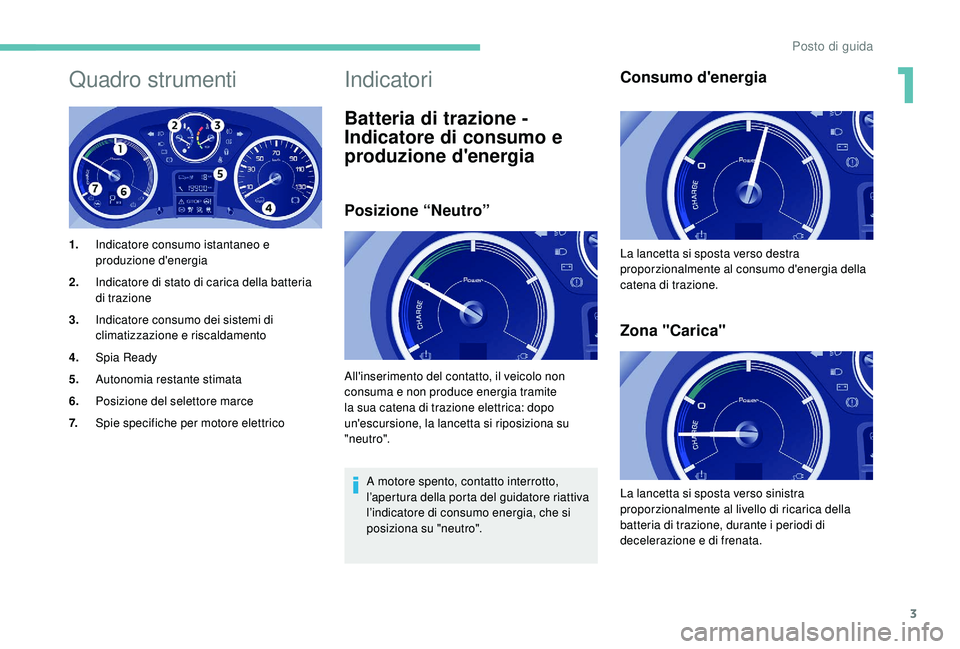

Quadro strumenti
1.Indicatore consumo istantaneo e
produzione d'energia
2. Indicatore di stato di carica della batteria
di trazione
3. Indicatore consumo dei sistemi di
climatizzazione e riscaldamento
4. Spia Ready
5. Autonomia restante stimata
6. Posizione del selettore marce
7. Spie specifiche per motore elettrico
Indicatori
Batteria di trazione -
Indicatore di consumo e
produzione d'energia
Posizione “Neutro”
A motore spento, contatto interrotto,
l’apertura della porta del guidatore riattiva
l’indicatore di consumo energia, che si
posiziona su "neutro".
Consumo d'energia
Zona "Carica"
All'inserimento del contatto, il veicolo non
consuma e non produce energia tramite
la sua catena di trazione elettrica: dopo
un'escursione, la lancetta si riposiziona su
"neutro". La lancetta si sposta verso destra
proporzionalmente al consumo d'energia della
catena di trazione.
La lancetta si sposta verso sinistra
proporzionalmente al livello di ricarica della
batteria di trazione, durante i periodi di
decelerazione e di frenata.
1
Posto di guida

4
Zona "Ottimale"
La lancetta si situa in questa zona quando
il veicolo è utilizzato in modo da moderare
il consumo elettrico e ottimizzare la sua
autonomia.
Indicatore di stato di carica
della batteria di trazione
A motore spento, contatto interrotto,
l’apertura della porta del guidatore riattiva
l'indicatore.
Il livello di carica della batteria di trazione
rimane visualizzato in permanenza una volta
avviato il veicolo.
Allarme livello energia basso
Due livelli d'allarme ripetuti indicano che la
quantità d'energia disponibile è diminuita:
1° livello: Riser va
Questa spia si accende quando
il livello di carica della batteria di
trazione è basso. L’accensione di
questa spia è accompagnata da un
segnale sonoro.
Consultare l’autonomia restante indicata sul
display del quadro strumenti.
Mettere in carica il veicolo appena possibile.
A partire da questo stato di carica
batteria, la potenza del riscaldamento
o dell'aria condizionata diminuisce
progressivamente.
2° livello: Critico Questa spia, associata alla spia
di riser va, si accende sul quadro
strumenti quando il livello di carica
della batteria di trazione è critico.
L’accensione di questa spia è
accompagnata da un segnale
acustico continuo.
Mettere il veicolo in carica.
Posto di guida

5

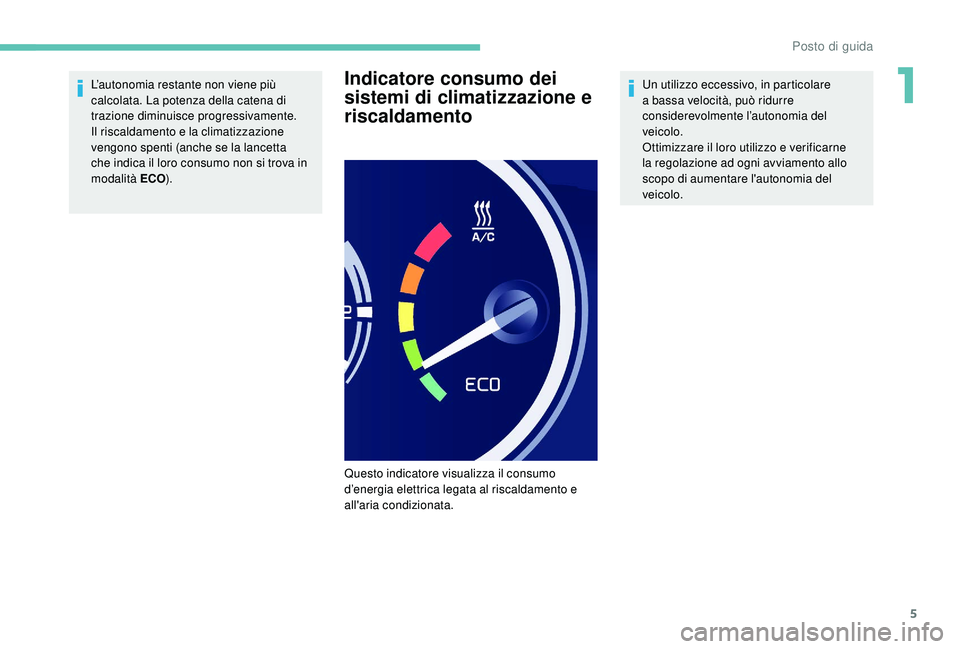

L’autonomia restante non viene più
calcolata. La potenza della catena di
trazione diminuisce progressivamente.
Il riscaldamento e la climatizzazione
vengono spenti (anche se la lancetta
che indica il loro consumo non si trova in

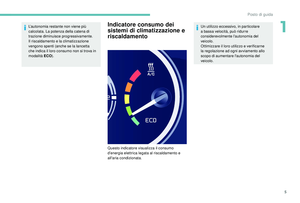

modalità ECO).Indicatore consumo dei
sistemi di climatizzazione e
riscaldamentoUn utilizzo eccessivo, in particolare
a bassa velocità, può ridurre
considerevolmente l’autonomia del
veicolo.
Ottimizzare il loro utilizzo e verificarne
la regolazione ad ogni avviamento allo
scopo di aumentare l'autonomia del
veicolo.
Questo indicatore visualizza il consumo
d’energia elettrica legata al riscaldamento e
all'aria condizionata.
1
Posto di guida

6

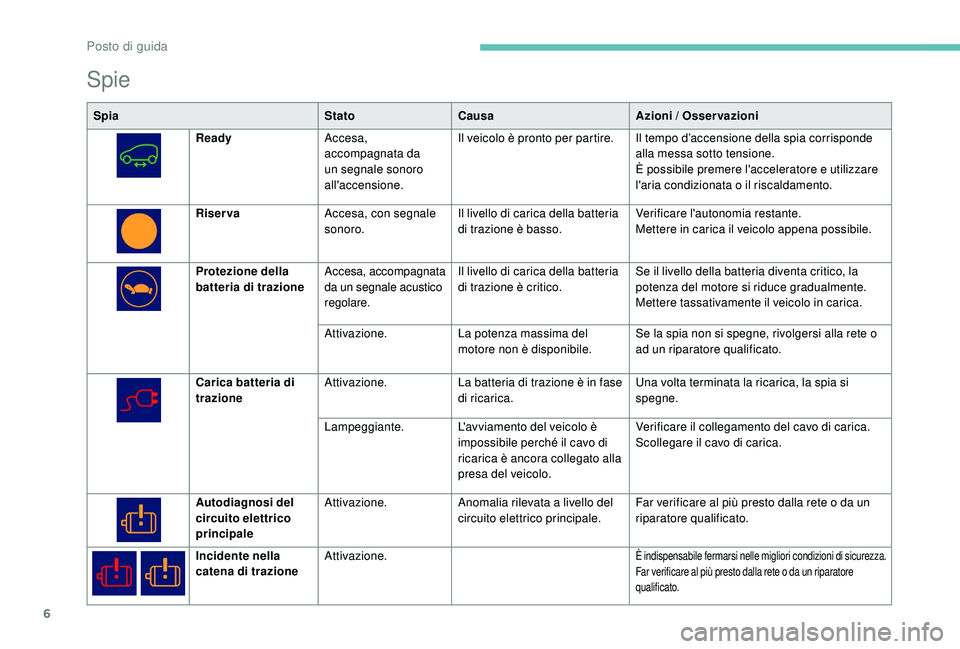

Spie
SpiaStatoCausa Azioni / Osservazioni
Ready Accesa,
accompagnata da
un segnale sonoro
all'accensione. Il veicolo è pronto per partire. Il tempo d’accensione della spia corrisponde
alla messa sotto tensione.
È possibile premere l'acceleratore e utilizzare
l'aria condizionata o il riscaldamento.
Riser va Accesa, con segnale
sonoro. Il livello di carica della batteria
di trazione è basso. Verificare l'autonomia restante.
Mettere in carica il veicolo appena possibile.
Protezione della
batteria di trazione Accesa, accompagnata
da un segnale acustico
regolare. Il livello di carica della batteria
di trazione è critico.
Se il livello della batteria diventa critico, la
potenza del motore si riduce gradualmente.
Mettere tassativamente il veicolo in carica.
Attivazione. La potenza massima del
motore non è disponibile. Se la spia non si spegne, rivolgersi alla rete o
ad un riparatore qualificato.
Carica batteria di
trazione Attivazione.
La batteria di trazione è in fase
di ricarica. Una volta terminata la ricarica, la spia si
spegne.
Lampeggiante. L'avviamento del veicolo è
impossibile perché il cavo di
ricarica è ancora collegato alla
presa del veicolo. Verificare il collegamento del cavo di carica.
Scollegare il cavo di carica.
Autodiagnosi del
circuito elettrico
principale Attivazione.
Anomalia rilevata a livello del
circuito elettrico principale. Far verificare al più presto dalla rete o da un
riparatore qualificato.
Incidente nella
catena di trazione Attivazione.
È indispensabile fermarsi nelle migliori condizioni di sicurezza.
Far verificare al più presto dalla rete o da un riparatore
qualificato.
