2017 PEUGEOT PARTNER TEPEE ELECTRIC Manuale duso (in Italian)

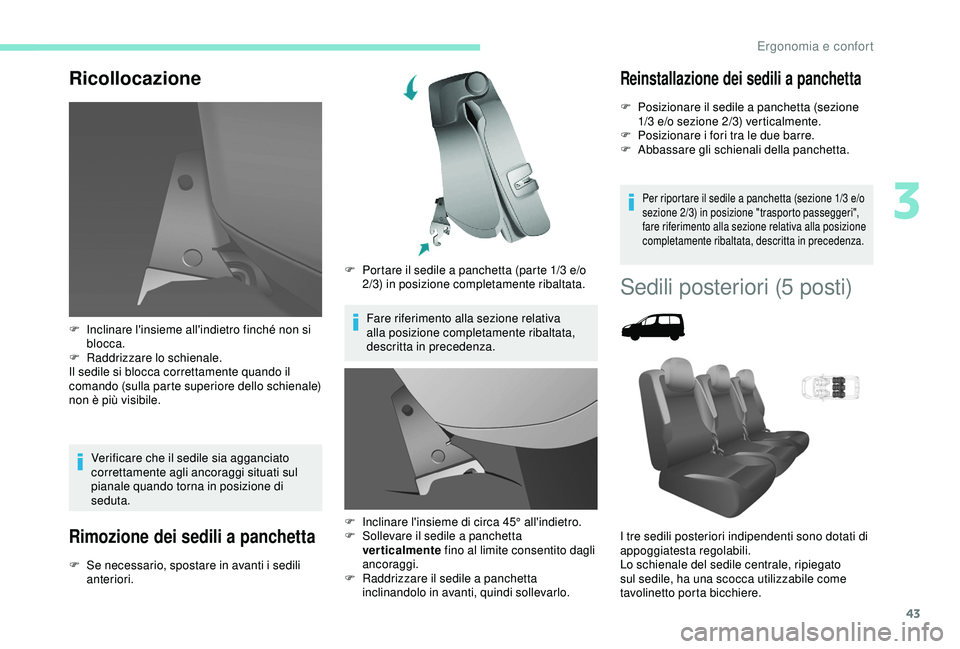

43
Ricollocazione
Verificare che il sedile sia agganciato
correttamente agli ancoraggi situati sul
pianale quando torna in posizione di
seduta.
Rimozione dei sedili a panchetta
F Se necessario, spostare in avanti i sedili anteriori. F

P
ortare il sedile a panchetta (parte 1/3 e/o
2/3) in posizione completamente ribaltata.
Fare riferimento alla sezione relativa
alla posizione completamente ribaltata,
descritta in precedenza.
F
I
nclinare l'insieme all'indietro finché non si
blocca.
F
R
addrizzare lo schienale.
Il sedile si blocca correttamente quando il
comando (sulla parte superiore dello schienale)
non è più visibile.
F
I
nclinare l'insieme di circa 45° all'indietro.
F
S
ollevare il sedile a panchetta
verticalmente fino al limite consentito dagli
ancoraggi.
F R addrizzare il sedile a panchetta
inclinandolo in avanti, quindi sollevarlo.
Reinstallazione dei sedili a panchetta
F Posizionare il sedile a panchetta (sezione 1/3 e/o sezione 2/3) verticalmente.
F

P
osizionare i fori tra le due barre.
F

A
bbassare gli schienali della panchetta.
Per riportare il sedile a panchetta (sezione 1/3 e/o
sezione 2/3) in posizione "trasporto passeggeri",
fare riferimento alla sezione relativa alla posizione
completamente ribaltata, descritta in precedenza.
Sedili posteriori (5 posti)
I tre sedili posteriori indipendenti sono dotati di
appoggiatesta regolabili.
Lo schienale del sedile centrale, ripiegato
sul sedile, ha una scocca utilizzabile come
tavolinetto porta bicchiere.
3
Ergonomia e confort

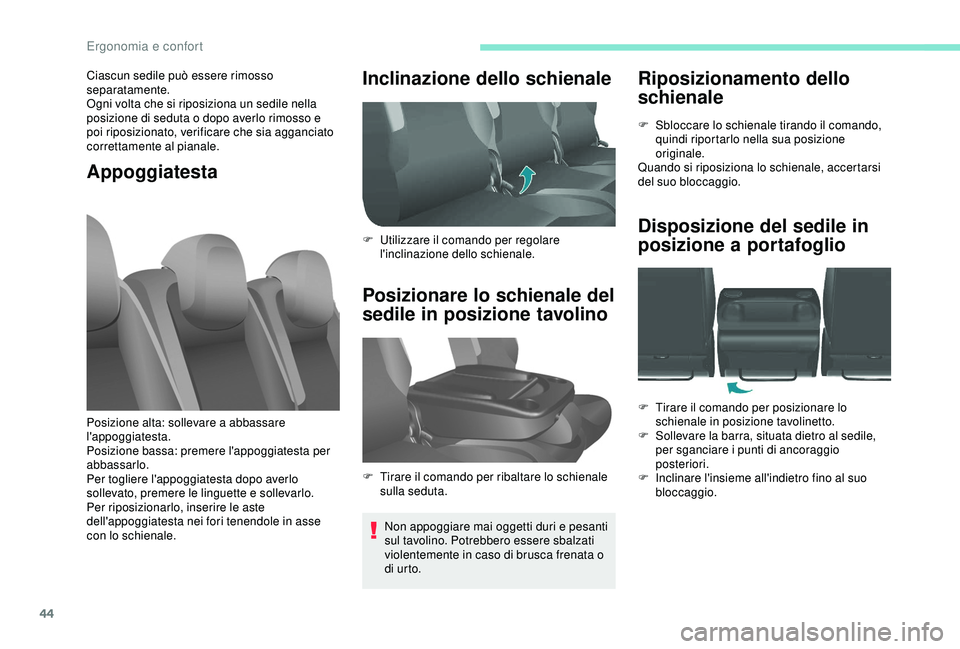

44
Riposizionamento dello
schienale
F Sbloccare lo schienale tirando il comando, quindi riportarlo nella sua posizione
originale.
Quando si riposiziona lo schienale, accertarsi
del suo bloccaggio.
Disposizione del sedile in
posizione a portafoglio
F Tirare il comando per posizionare lo schienale in posizione tavolinetto.
F

S
ollevare la barra, situata dietro al sedile,
per sganciare i punti di ancoraggio
posteriori.
F

I
nclinare l'insieme all'indietro fino al suo
bloccaggio.
Ciascun sedile può essere rimosso
separatamente.
Ogni volta che si riposiziona un sedile nella
posizione di seduta o dopo averlo rimosso e
poi riposizionato, verificare che sia agganciato
correttamente al pianale.
Appoggiatesta
Inclinazione dello schienale
Posizione alta: sollevare a abbassare
l'appoggiatesta.
Posizione bassa: premere l'appoggiatesta per
abbassarlo.
Per togliere l'appoggiatesta dopo averlo
sollevato, premere le linguette e sollevarlo.
Per riposizionarlo, inserire le aste
dell'appoggiatesta nei fori tenendole in asse
con lo schienale. F

U
tilizzare il comando per regolare
l'inclinazione dello schienale.
Posizionare lo schienale del
sedile in posizione tavolino
F Tirare il comando per ribaltare lo schienale sulla seduta.
Non appoggiare mai oggetti duri e pesanti
sul tavolino. Potrebbero essere sbalzati
violentemente in caso di brusca frenata o
di ur to.
Ergonomia e confort

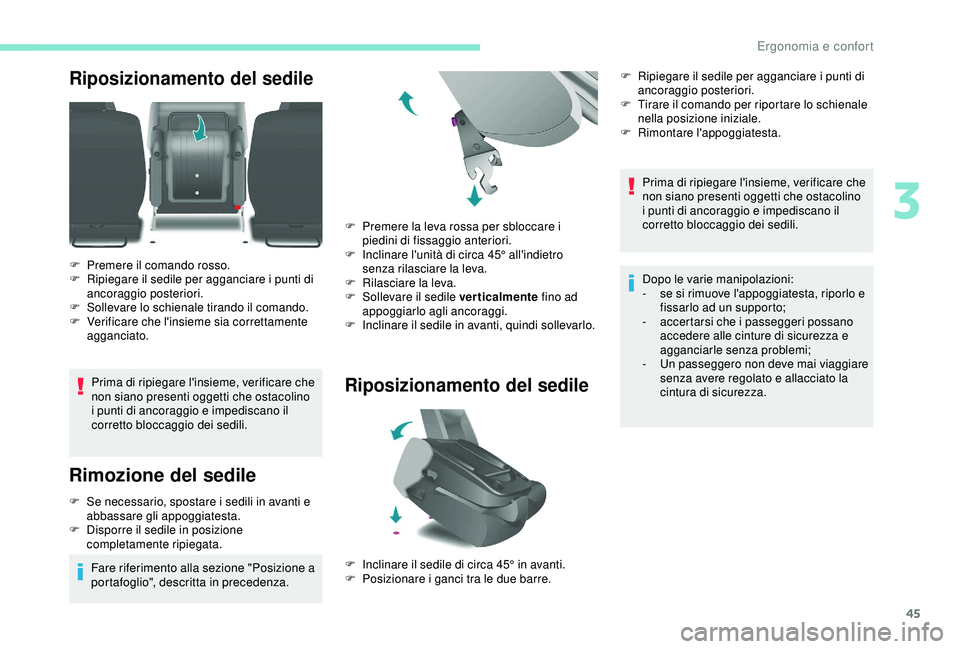

45
Riposizionamento del sedile
Prima di ripiegare l'insieme, verificare che
non siano presenti oggetti che ostacolino
i punti di ancoraggio e impediscano il
corretto bloccaggio dei sedili.
Rimozione del sedile
F Se necessario, spostare i sedili in avanti e abbassare gli appoggiatesta.
F

D
isporre il sedile in posizione
completamente ripiegata.
Fare riferimento alla sezione "Posizione a
portafoglio", descritta in precedenza.
F Premere la leva rossa per sbloccare i piedini di fissaggio anteriori.
F

I
nclinare l'unità di circa 45° all'indietro
senza rilasciare la leva.
F

R
ilasciare la leva.
F

S
ollevare il sedile verticalmente fino ad
appoggiarlo agli ancoraggi.
F

I
nclinare il sedile in avanti, quindi sollevarlo.
Riposizionamento del sedile
F Premere il comando rosso.
F R ipiegare il sedile per agganciare i punti di
ancoraggio posteriori.
F

S
ollevare lo schienale tirando il comando.
F

V
erificare che l'insieme sia correttamente
agganciato.
F

I
nclinare il sedile di circa 45° in avanti.
F

P
osizionare i ganci tra le due barre.Prima di ripiegare l'insieme, verificare che
non siano presenti oggetti che ostacolino
i punti di ancoraggio e impediscano il
corretto bloccaggio dei sedili.
Dopo le varie manipolazioni:
-

s
e si rimuove l'appoggiatesta, riporlo e
fissarlo ad un supporto;
-

a
ccertarsi che i passeggeri possano
accedere alle cinture di sicurezza e
agganciarle senza problemi;
-

U
n passeggero non deve mai viaggiare
senza avere regolato e allacciato la
cintura di sicurezza.
F

R
ipiegare il sedile per agganciare i punti di
ancoraggio posteriori.
F
T
irare il comando per riportare lo schienale
nella posizione iniziale.
F
R
imontare l'appoggiatesta.
3
Ergonomia e confort

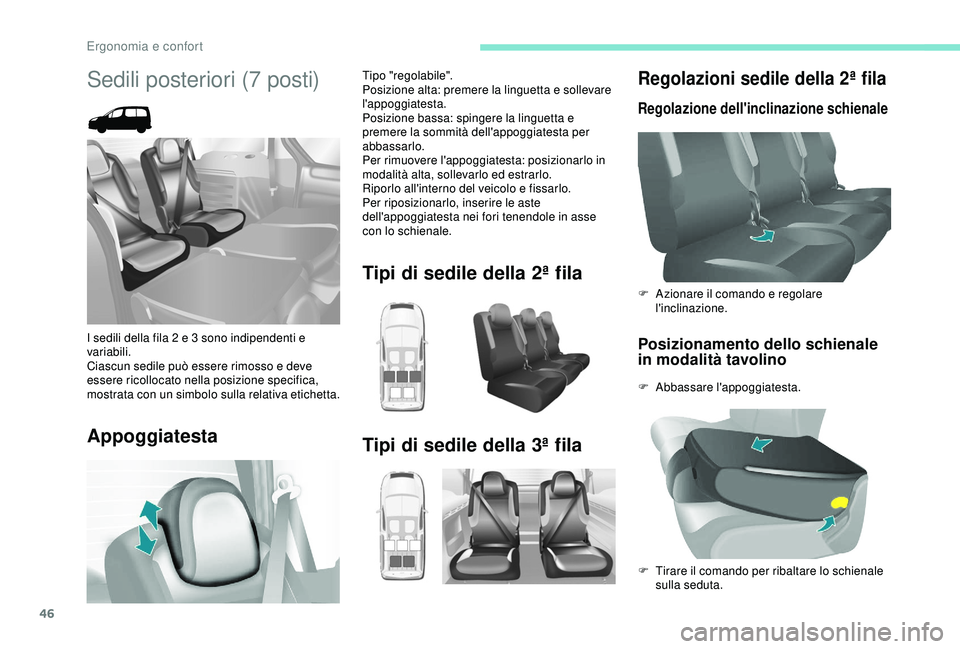

46
Regolazioni sedile della 2ª fila
Regolazione dell'inclinazione schienale
Posizionamento dello schienale
in modalità tavolino
F Abbassare l'appoggiatesta. F
A
zionare il comando e regolare
l'inclinazione.
F
T
irare il comando per ribaltare lo schienale
sulla seduta.
Sedili posteriori (7 posti)
I sedili della fila 2 e 3 sono indipendenti e
variabili.
Ciascun sedile può essere rimosso e deve
essere ricollocato nella posizione specifica,
mostrata con un simbolo sulla relativa etichetta.
Appoggiatesta
Tipo "regolabile".
Posizione alta: premere la linguetta e sollevare
l'appoggiatesta.
Posizione bassa: spingere la linguetta e
premere la sommità dell'appoggiatesta per
abbassarlo.
Per rimuovere l'appoggiatesta: posizionarlo in
modalità alta, sollevarlo ed estrarlo.
Riporlo all'interno del veicolo e fissarlo.
Per riposizionarlo, inserire le aste
dell'appoggiatesta nei fori tenendole in asse
con lo schienale.
Tipi di sedile della 2ª fila
Tipi di sedile della 3ª fila
Ergonomia e confort

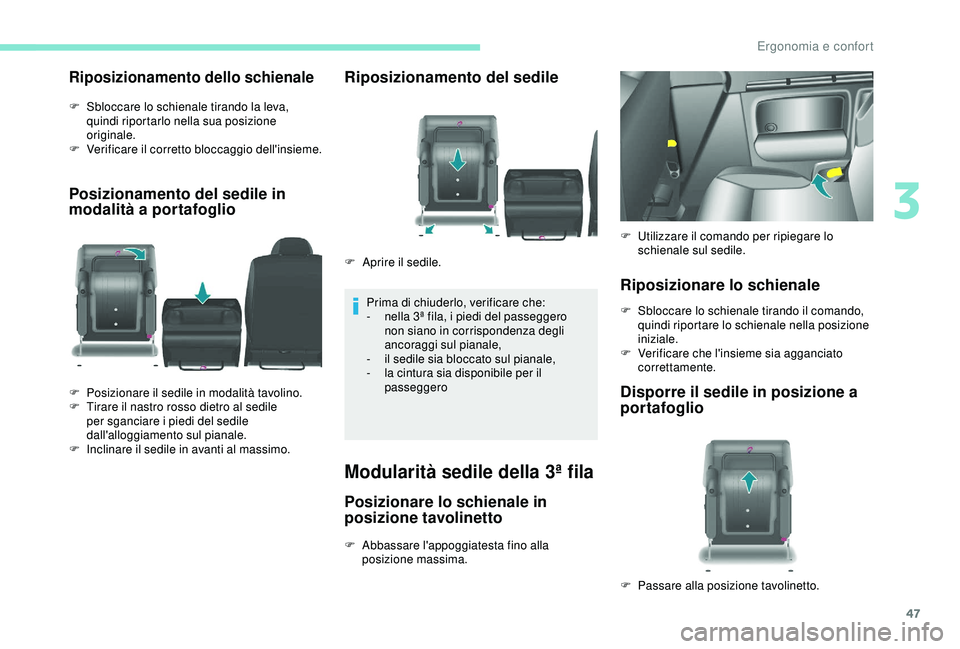

47
Riposizionamento dello schienale
F Sbloccare lo schienale tirando la leva, quindi riportarlo nella sua posizione
originale.
F

V
erificare il corretto bloccaggio dell'insieme.
Posizionamento del sedile in
modalità a portafoglio Riposizionamento del sedile
Prima di chiuderlo, verificare che:
-
n ella 3ª fila, i piedi del passeggero
non siano in corrispondenza degli
ancoraggi sul pianale,
-

i
l sedile sia bloccato sul pianale,
-

l
a cintura sia disponibile per il
passeggero
Modularità sedile della 3ª fila
Posizionare lo schienale in
posizione tavolinetto
F Abbassare l'appoggiatesta fino alla posizione massima.
F

P

osizionare il sedile in modalità tavolino.
F

T

irare il nastro rosso dietro al sedile
per sganciare i piedi del sedile
dall'alloggiamento sul pianale.
F

I

nclinare il sedile in avanti al massimo. F
A
prire il sedile.
Riposizionare lo schienale
F Sbloccare lo schienale tirando il comando,
quindi riportare lo schienale nella posizione
iniziale.
F

V
erificare che l'insieme sia agganciato
correttamente.
Disporre il sedile in posizione a
portafoglio
F Utilizzare il comando per ripiegare lo schienale sul sedile.
F

P
assare alla posizione tavolinetto.
3
Ergonomia e confort

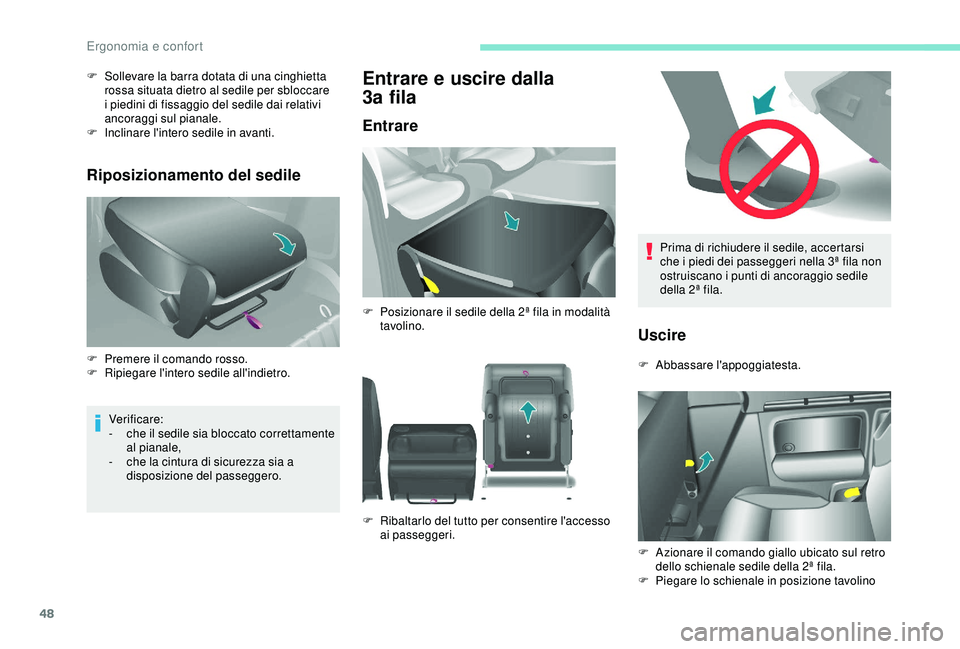

48
Prima di richiudere il sedile, accertarsi
che i piedi dei passeggeri nella 3ª fila non
ostruiscano i punti di ancoraggio sedile
della 2ª fila.
Uscire
F Abbassare l'appoggiatesta.
F
A
zionare il comando giallo ubicato sul retro
dello schienale sedile della 2ª fila.
F

P
iegare lo schienale in posizione tavolino
Riposizionamento del sedile
Ver if ic are:
- c he il sedile sia bloccato correttamente
al pianale,
-

c
he la cintura di sicurezza sia a
disposizione del passeggero.
Entrare e uscire dalla
3a fila
Entrare
F Sollevare la barra dotata di una cinghietta rossa situata dietro al sedile per sbloccare
i piedini di fissaggio del sedile dai relativi
ancoraggi sul pianale.
F

I
nclinare l'intero sedile in avanti.
F

P
remere il comando rosso.
F

R
ipiegare l'intero sedile all'indietro. F

P
osizionare il sedile della 2ª fila in modalità
tavolino.
F

R
ibaltarlo del tutto per consentire l'accesso
ai passeggeri.
Ergonomia e confort

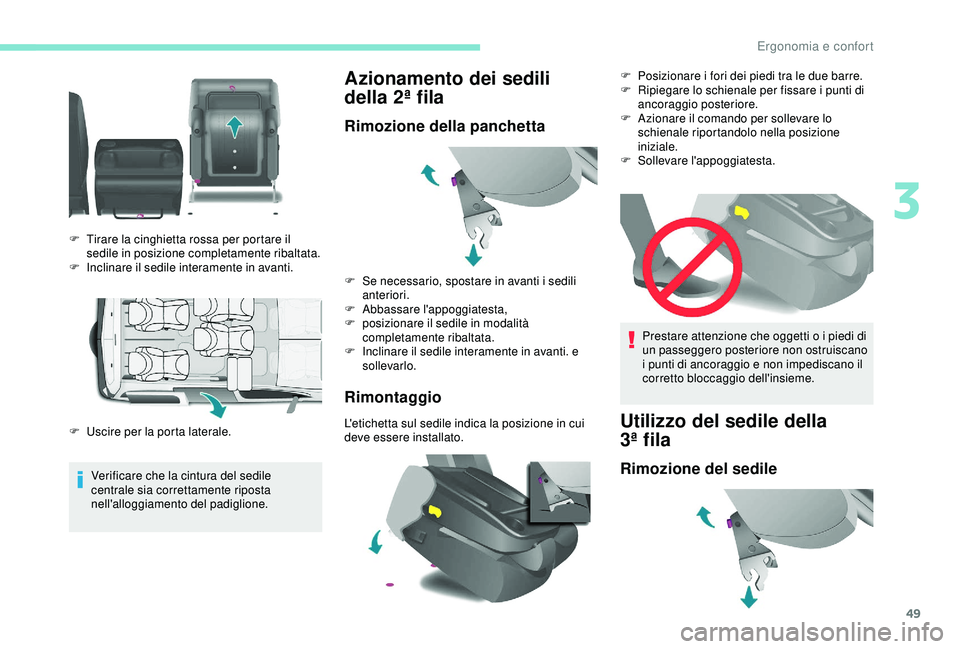

49
Verificare che la cintura del sedile
centrale sia correttamente riposta
nell'alloggiamento del padiglione.
Azionamento dei sedili
della 2ª fila
Rimozione della panchetta
Rimontaggio
L'etichetta sul sedile indica la posizione in cui
deve essere installato.
F

T

irare la cinghietta rossa per portare il
sedile in posizione completamente ribaltata.
F

I

nclinare il sedile interamente in avanti.
F
Us
cire per la porta laterale. F

S
e necessario, spostare in avanti i sedili
anteriori.
F
A
bbassare l'appoggiatesta,
F
p
osizionare il sedile in modalità
completamente ribaltata.
F
I
nclinare il sedile interamente in avanti. e
sollevarlo. Prestare attenzione che oggetti o i piedi di
un passeggero posteriore non ostruiscano
i punti di ancoraggio e non impediscano il
corretto bloccaggio dell'insieme.Utilizzo del sedile della
3ª


fila
Rimozione del sedile
F Posizionare i fori dei piedi tra le due barre.
F
R ipiegare lo schienale per fissare i punti di
ancoraggio posteriore.
F

A
zionare il comando per sollevare lo
schienale riportandolo nella posizione
iniziale.
F

S
ollevare l'appoggiatesta.
3
Ergonomia e confort

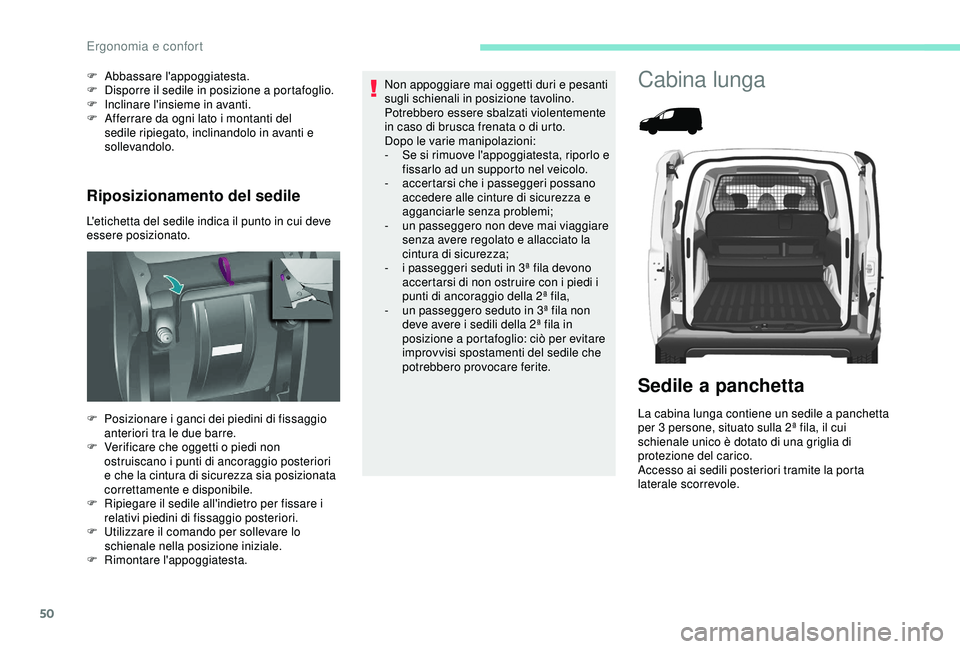

50
Riposizionamento del sedile
L'etichetta del sedile indica il punto in cui deve
essere posizionato. F
A
bbassare l'appoggiatesta.
F
D
isporre il sedile in posizione a portafoglio.
F
I
nclinare l'insieme in avanti.
F
A
fferrare da ogni lato i montanti del
sedile ripiegato, inclinandolo in avanti e
sollevandolo.
F
P
osizionare i ganci dei piedini di fissaggio
anteriori tra le due barre.
F

V
erificare che oggetti o piedi non
ostruiscano i punti di ancoraggio posteriori
e che la cintura di sicurezza sia posizionata
correttamente e disponibile.
F

R
ipiegare il sedile all'indietro per fissare i
relativi piedini di fissaggio posteriori.
F

U
tilizzare il comando per sollevare lo
schienale nella posizione iniziale.
F

R
imontare l'appoggiatesta. Non appoggiare mai oggetti duri e pesanti
sugli schienali in posizione tavolino.
Potrebbero essere sbalzati violentemente
in caso di brusca frenata o di urto.
Dopo le varie manipolazioni:
-

S
e si rimuove l'appoggiatesta, riporlo e
fissarlo ad un supporto nel veicolo.
-
a
ccertarsi che i passeggeri possano
accedere alle cinture di sicurezza e
agganciarle senza problemi;
- u n passeggero non deve mai viaggiare
senza avere regolato e allacciato la
cintura di sicurezza;
-

i p
asseggeri seduti in 3ª fila devono
accertarsi di non ostruire con i piedi i
punti di ancoraggio della 2ª fila,
-

u
n passeggero seduto in 3ª fila non
deve avere i sedili della 2ª fila in
posizione a portafoglio: ciò per evitare
improvvisi spostamenti del sedile che
potrebbero provocare ferite.
Cabina lunga
Sedile a panchetta
La cabina lunga contiene un sedile a panchetta
per 3 persone, situato sulla 2ª fila, il cui
schienale unico è dotato di una griglia di
protezione del carico.
Accesso ai sedili posteriori tramite la porta
laterale scorrevole.
Ergonomia e confort
