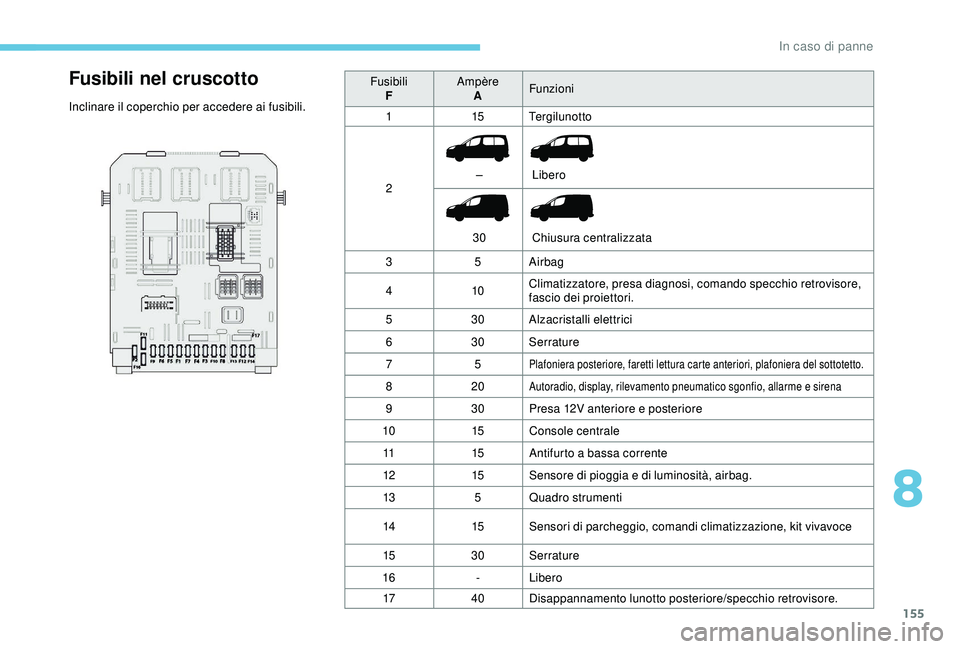

Fusibili nel cruscotto
Inclinare il coperchio per accedere ai fusibili.Fusibili
F Ampère
A Funzioni
1 15Te r g i l u n o t t o
2 –
30 Libero
Chiusura centralizzata
3 5Airbag
4 10Climatizzatore, presa diagnosi, comando specchio retrovisore,
fascio dei proiettori.
5 30Alzacristalli elettrici
6 30Serrature
7 5
Plafoniera posteriore, faretti lettura carte anteriori, plafoniera del sottotetto.
820Autoradio, display, rilevamento pneumatico sgonfio, allarme e sirena
930Presa 12V anteriore e posteriore
10 15Console centrale
11 15Antifurto a bassa corrente
12 15Sensore di pioggia e di luminosità, airbag.
13 5Quadro strumenti
14 15Sensori di parcheggio, comandi climatizzazione, kit vivavoce
15 30Serrature
16 -Libero
17 40Disappannamento lunotto posteriore/specchio retrovisore.
8
In caso di panne

156

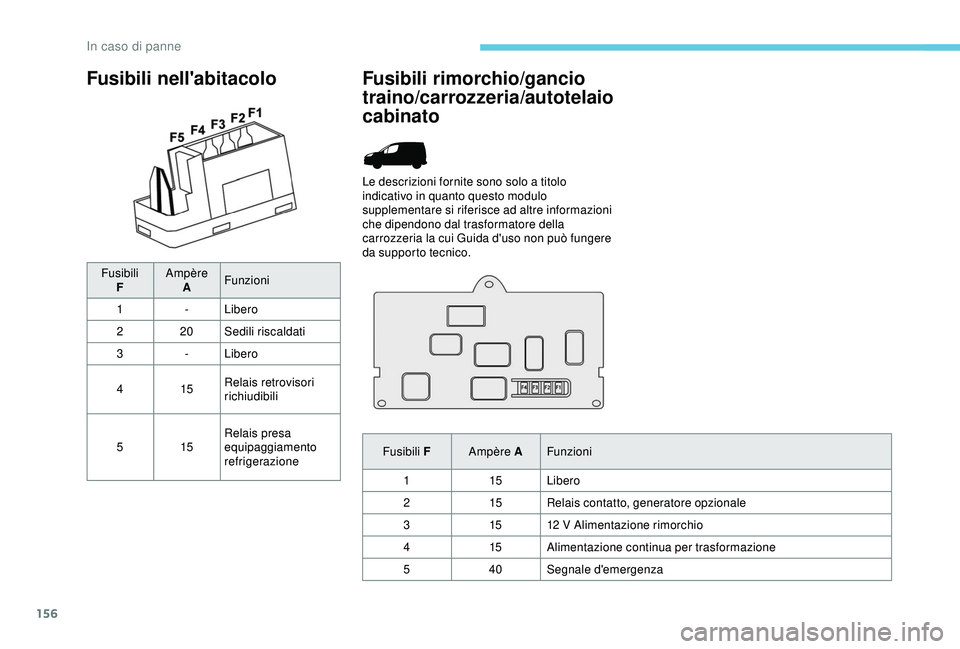

Fusibili nell'abitacolo
FusibiliF Ampère
A Funzioni
1 -Libero
2 20 Sedili riscaldati
3 -Libero
4 15Relais retrovisori
richiudibili
5 15Relais presa
equipaggiamento
refrigerazione
Fusibili rimorchio/gancio
traino/carrozzeria/autotelaio
cabinato
Le descrizioni fornite sono solo a titolo
indicativo in quanto questo modulo
supplementare si riferisce ad altre informazioni
che dipendono dal trasformatore della
carrozzeria la cui Guida d'uso non può fungere
da supporto tecnico.
Fusibili F Ampère AFunzioni
1 15Libero
2 15Relais contatto, generatore opzionale
3 1512


V Alimentazione rimorchio
4 15Alimentazione continua per trasformazione
5 40Segnale d'emergenza
In caso di panne

157

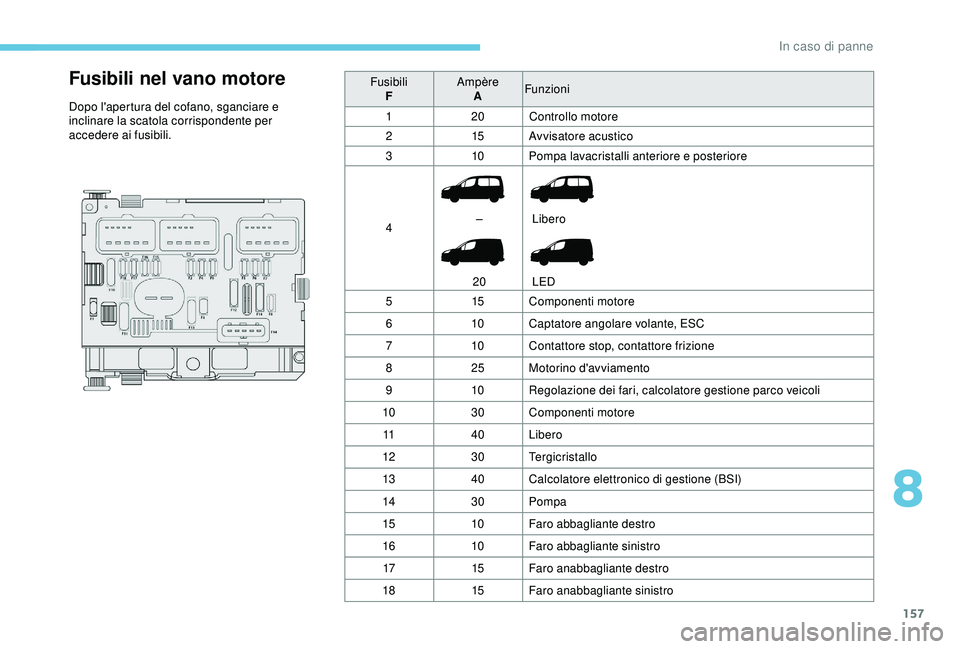

Fusibili nel vano motore
Dopo l'apertura del cofano, sganciare e
inclinare la scatola corrispondente per
accedere ai fusibili.Fusibili
F Ampère
A Funzioni
1 20Controllo motore
2 15Avvisatore acustico
3 10Pompa lavacristalli anteriore e posteriore
4 –
20 Libero
LED
5 15Componenti motore
6 10Captatore angolare volante, ESC
7 10Contattore stop, contattore frizione
8 25Motorino d'avviamento
9 10Regolazione dei fari, calcolatore gestione parco veicoli
10 30Componenti motore
11 40Libero
12 30Tergicristallo
13 40Calcolatore elettronico di gestione (BSI)
14 30Pompa
15 10Faro abbagliante destro
16 10Faro abbagliante sinistro
17 15Faro anabbagliante destro
18 15Faro anabbagliante sinistro
8
In caso di panne

158

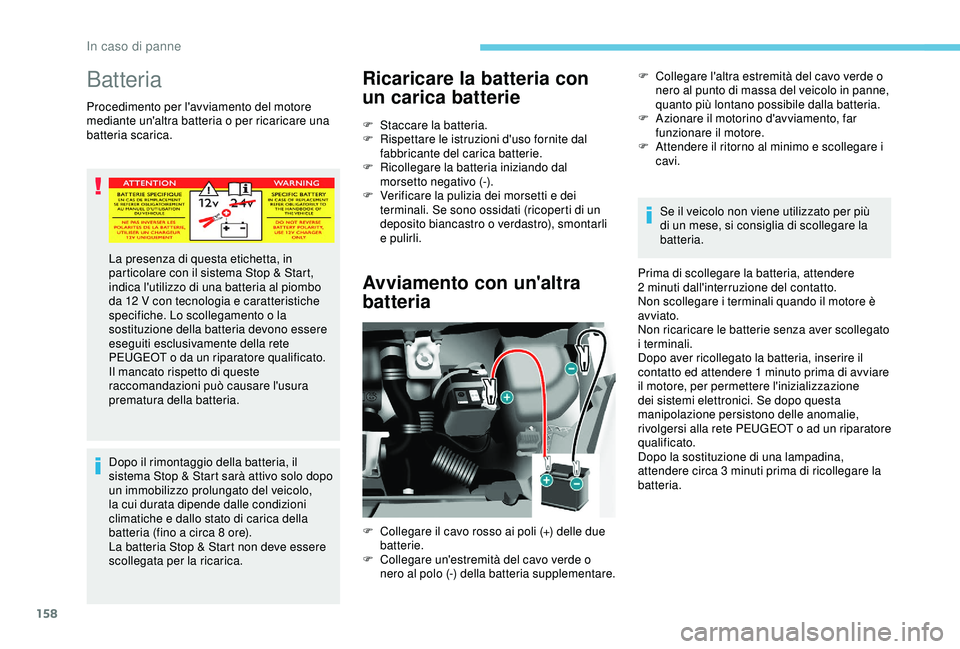

Batteria
Procedimento per l'avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.Dopo il rimontaggio della batteria, il
sistema Stop & Start sarà attivo solo dopo
un immobilizzo prolungato del veicolo,
la cui durata dipende dalle condizioni
climatiche e dallo stato di carica della
batteria (fino a circa 8 ore).
La batteria Stop & Start non deve essere
scollegata per la ricarica.
Ricaricare la batteria con
un carica batterie
F Staccare la batteria.
F R ispettare le istruzioni d'uso fornite dal
fabbricante del carica batterie.
F

R
icollegare la batteria iniziando dal
morsetto negativo (-).
F

V
erificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Avviamento con un'altra
batteria
F Collegare l'altra estremità del cavo verde o nero al punto di massa del veicolo in panne,
quanto più lontano possibile dalla batteria.
F

A
zionare il motorino d'avviamento, far
funzionare il motore.
F

A
ttendere il ritorno al minimo e scollegare i
cavi.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Prima di scollegare la batteria, attendere
2
minuti dall'interruzione del contatto.
Non scollegare i terminali quando il motore è
avviato.
Non ricaricare le batterie senza aver scollegato
i terminali.
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1
minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Dopo la sostituzione di una lampadina,
attendere circa 3
minuti prima di ricollegare la
batteria.
La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo
da 12

V con tecnologia e caratteristiche
specifiche. Lo scollegamento o la
sostituzione della batteria devono essere
eseguiti esclusivamente della rete
PEUGEOT o da un riparatore qualificato.
Il mancato rispetto di queste
raccomandazioni può causare l'usura
prematura della batteria.
F

C

ollegare il cavo rosso ai poli (+) delle due
batterie.
F

C

ollegare un'estremità del cavo verde o
nero al polo (-) della batteria supplementare.
In caso di panne

159

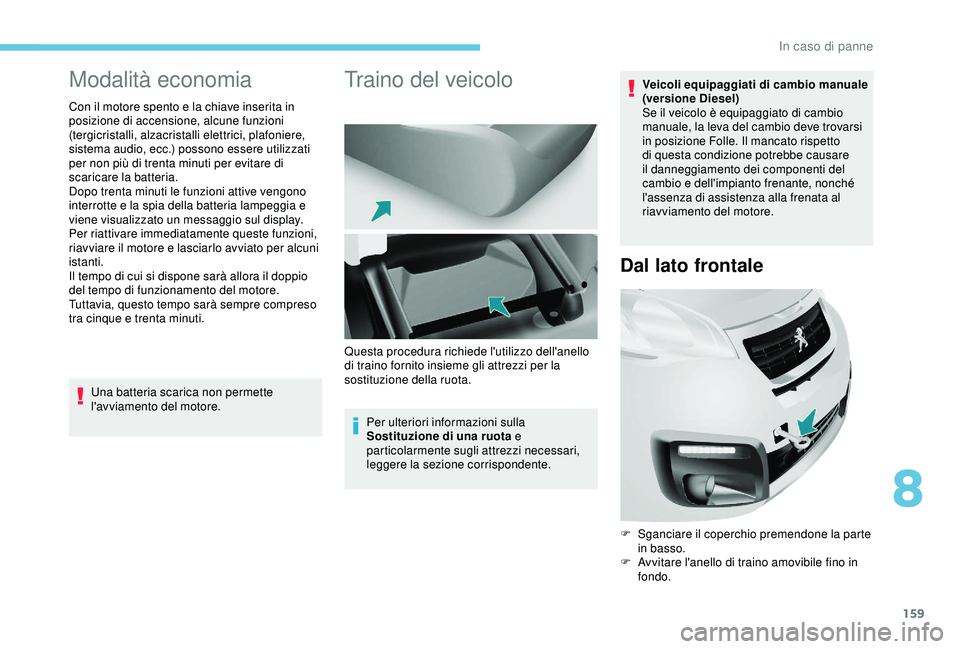

Modalità economia
Con il motore spento e la chiave inserita in
posizione di accensione, alcune funzioni
(tergicristalli, alzacristalli elettrici, plafoniere,
sistema audio, ecc.) possono essere utilizzati
per non più di trenta minuti per evitare di
scaricare la batteria.
Dopo trenta minuti le funzioni attive vengono
interrotte e la spia della batteria lampeggia e
viene visualizzato un messaggio sul display.
Per riattivare immediatamente queste funzioni,
riavviare il motore e lasciarlo avviato per alcuni
istanti.
Il tempo di cui si dispone sarà allora il doppio
del tempo di funzionamento del motore.
Tuttavia, questo tempo sarà sempre compreso
tra cinque e trenta minuti.Una batteria scarica non permette
l'avviamento del motore.
Traino del veicolo
Per ulteriori informazioni sulla
Sostituzione di una ruota e
particolarmente sugli attrezzi necessari,
leggere la sezione corrispondente. Veicoli equipaggiati di cambio manuale
(versione Diesel)
Se il veicolo è equipaggiato di cambio
manuale, la leva del cambio deve trovarsi
in posizione Folle. Il mancato rispetto
di questa condizione potrebbe causare
il danneggiamento dei componenti del
cambio e dell'impianto frenante, nonché
l'assenza di assistenza alla frenata al
riavviamento del motore.
Dal lato frontale
F Sganciare il coperchio premendone la parte
in basso.
F

A
vvitare l'anello di traino amovibile fino in
fondo.
Questa procedura richiede l'utilizzo dell'anello
di traino fornito insieme gli attrezzi per la
sostituzione della ruota.
8
In caso di panne

160

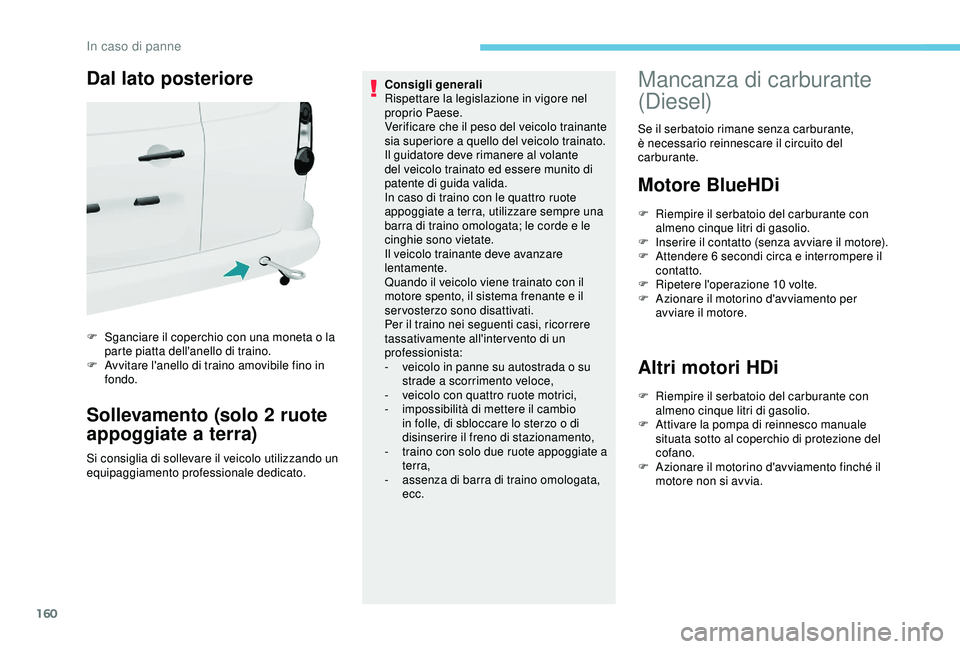

Dal lato posteriore
F Sganciare il coperchio con una moneta o la parte piatta dell'anello di traino.
F

A
vvitare l'anello di traino amovibile fino in
fondo.
Sollevamento (solo 2 ruote
appoggiate a terra)
Si consiglia di sollevare il veicolo utilizzando un
equipaggiamento professionale dedicato. Consigli generali

Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo trainante
sia superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Quando il veicolo viene trainato con il
motore spento, il sistema frenante e il
servosterzo sono disattivati.
Per il traino nei seguenti casi, ricorrere
tassativamente all'inter vento di un
professionista:
-
v
eicolo in panne su autostrada o su
strade a scorrimento veloce,
-
v
eicolo con quattro ruote motrici,
-
i
mpossibilità di mettere il cambio
in folle, di sbloccare lo sterzo o di
disinserire il freno di stazionamento,
- t raino con solo due ruote appoggiate a
terra,
-

a
ssenza di barra di traino omologata,
ecc.
Mancanza di carburante
(Diesel)
Se il serbatoio rimane senza carburante,
è necessario reinnescare il circuito del
carburante.
Motore BlueHDi
F Riempire il serbatoio del carburante con almeno cinque litri di gasolio.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10 volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Altri motori HDi
F Riempire il serbatoio del carburante con almeno cinque litri di gasolio.
F

A
ttivare la pompa di reinnesco manuale
situata sotto al coperchio di protezione del
cofano.
F

A
zionare il motorino d'avviamento finché il
motore non si avvia.
In caso di panne

161

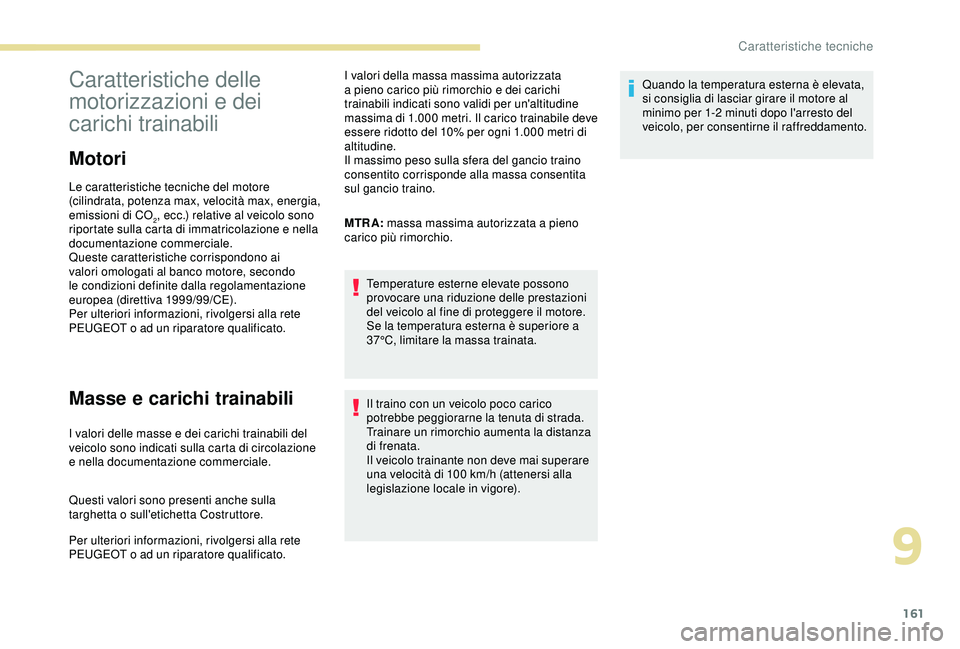

Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motori
Le caratteristiche tecniche del motore
(cilindrata, potenza max, velocità max, energia,
emissioni di CO
2, ecc.) relative al veicolo sono
riportate sulla carta di immatricolazione e nella
documentazione commerciale.
Queste caratteristiche corrispondono ai
valori omologati al banco motore, secondo
le condizioni definite dalla regolamentazione
europea (direttiva 1999/99/CE).
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione
e nella documentazione commerciale.
Questi valori sono presenti anche sulla
targhetta o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. I valori della massa massima autorizzata
a pieno carico più rimorchio e dei carichi
trainabili indicati sono validi per un'altitudine
massima di 1.000

m
etri. Il carico trainabile deve
essere ridotto del 10% per ogni 1.000 metri di
altitudine.
Il massimo peso sulla sfera del gancio traino
consentito corrisponde alla massa consentita
sul gancio traino.
MTRA: massa massima autorizzata a pieno
carico più rimorchio.
Temperature esterne elevate possono
provocare una riduzione delle prestazioni
del veicolo al fine di proteggere il motore.
Se la temperatura esterna è superiore a
37°C, limitare la massa trainata.
Il traino con un veicolo poco carico
potrebbe peggiorarne la tenuta di strada.
Trainare un rimorchio aumenta la distanza
di frenata.
Il veicolo trainante non deve mai superare
una velocità di 100 km/h (attenersi alla
legislazione locale in vigore). Quando la temperatura esterna è elevata,
si consiglia di lasciar girare il motore al
minimo per 1-2
minuti dopo l'arresto del
veicolo, per consentirne il raffreddamento.
9
Caratteristiche tecniche

162
Motorizzazioni benzina/Masse benzina
5 posti
MotorizzazioniCambioCapacità olio motore con
sostituzione del filtro (in litri) Rimorchio non frenato
(kg) Peso raccomandato sulla
barra di traino (kg)
1.6 110 CV Manuale a 5


marce3,25 750 55
1.6
VTi 100 CV Manuale a 5


marce4,25 600 70
1.6
VTi 120 CV Manuale a 5


marce4,25 690 70
1.6
VTi 120 CV Euro 6 Manuale a 5


marce4,25 600 70
1.2 PureTech S&S 110 CV Euro 6 Manuale a 5


marce3,45 600 70
7 posti
Motorizzazioni CambioCapacità olio motore con
sostituzione del filtro (in litri) Rimorchio non frenato
(kg) Peso raccomandato sulla
barra di traino (kg)
1.6 110 CV Manuale a 5


marce3,25 750 70
Caratteristiche tecniche
