2017 Peugeot Partner Betriebsanleitung (in German)

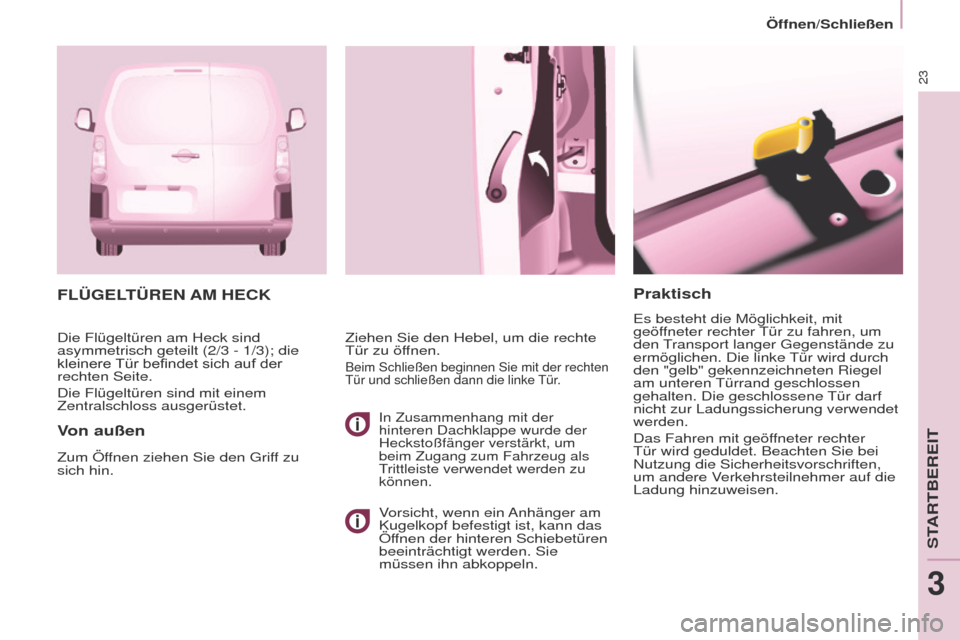

23
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den Transport langer Gegenstände zu
ermöglichen. Die linke Tür wird durch
den "gelb" gekennzeichneten Riegel
am unteren Türrand geschlossen
gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet
werden.
Das Fahren mit geöffneter rechter
Tür wird geduldet. Beachten Sie bei
Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
FLÜGELTÜREN AM HECK
V
on außen
Ziehen Sie den Hebel, um die rechte
Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten
Tür und schließen dann die linke Tür.
Zum Öffnen ziehen Sie den Griff zu
sich hin. Die Flügeltüren am Heck sind
asymmetrisch geteilt (2/3 - 1/3); die
kleinere
Tür
befindet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet.
In Zusammenhang mit der
hinteren Dachklappe wurde der
Heckstoßfänger verstärkt, um
beim Zugang zum Fahrzeug als
Trittleiste verwendet werden zu
können.
Vorsicht, wenn ein Anhänger am
Kugelkopf befestigt ist, kann das
Öffnen der hinteren Schiebetüren
beeinträchtigt werden. Sie
müssen ihn abkoppeln.
STARTBEREIT
3

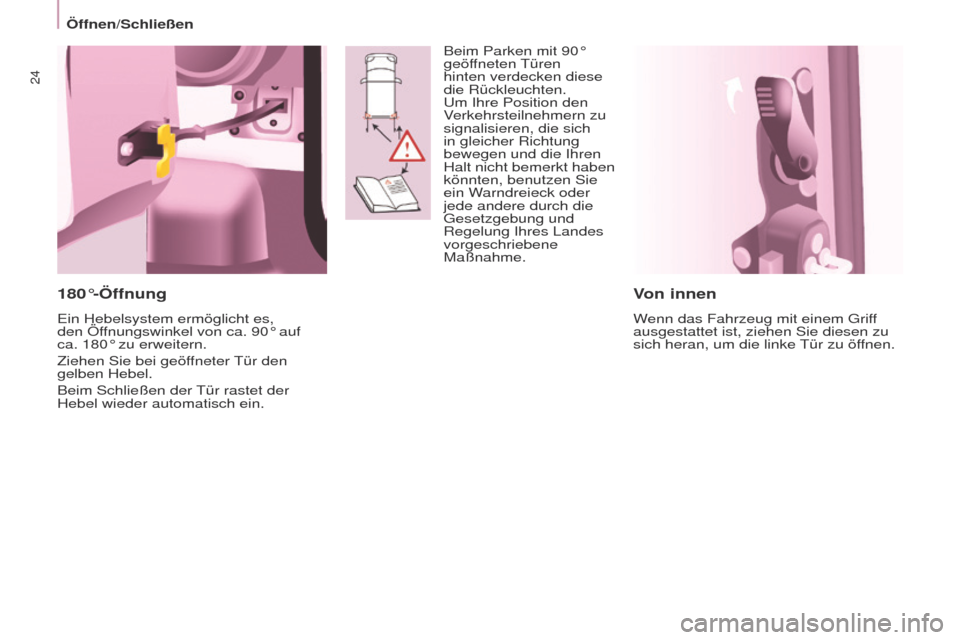

24
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen Sie diesen zu
sich heran, um die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es,
den Öffnungswinkel von ca. 90° auf
ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den
gelben Hebel.
Beim Schließen der Tür rastet der
Hebel wieder automatisch ein. Beim Parken mit 90°
geöffneten Türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich
in gleicher Richtung
bewegen und die Ihren
Halt nicht bemerkt haben
könnten, benutzen Sie
ein Warndreieck oder
jede andere durch die
Gesetzgebung und
Regelung Ihres Landes
vorgeschriebene
Maßnahme.

25
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer Lasten, die zum
Transport durch die geöffnete
hintere Leiterklappe geschoben werden und über
diese hinausragen.
Heben Sie den Hebel an und klappen Sie die
Auflagestange
um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen Sie
die Stange mit der anderen Hand in die richtige
Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Fahren Sie niemals, wenn die
Auflagestange nicht an ihrem Platz ist.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese ordnungsgemäß
an der Dichtung an. Damit wird sichergestellt, dass die Leiterklappe
dicht verschlossen ist und keine Windgeräusche entstehen.
Schließen der Leiterklappe:
-

vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
-
halten Sie die Leiterklappe nach
unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine

Aufnahme,
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des
Bügelverschlusses an,
- entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus
um die Leiterklappe mit den Aufstellern
zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß
in Stellung gebrachten Aufsteller.
Ladung niemals an der Leiterklappe
befestigen.
Die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange an
ihrem
Platz befindet.
Achten Sie bei geöffneter Leiterklappe
auf die Durchfahrhöhe bei
Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur
für kurze Strecken vorgesehen.
STARTBEREIT
3

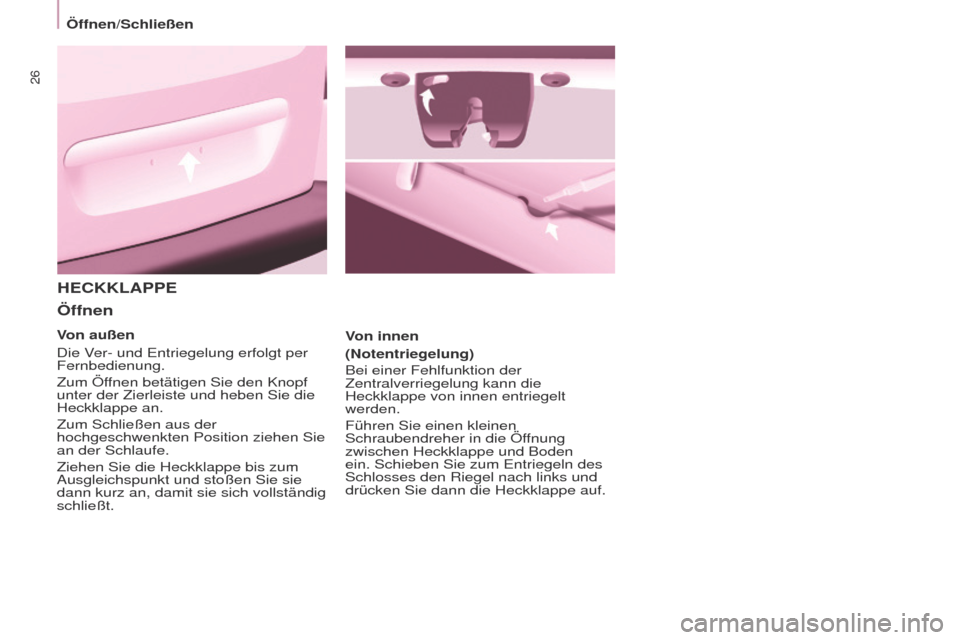

26
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
HECKKLAPPE
Öffnen
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die
Heckklappe von innen entriegelt
werden.
Führen Sie einen kleinen
Schraubendreher in die Öffnung
zwischen Heckklappe und Boden
ein. Schieben Sie zum Entriegeln des
Schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Von außen
Die Ver- und Entriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf
unter der Zierleiste und heben Sie die
Heckklappe an.
Zum Schließen aus der
hochgeschwenkten Position ziehen Sie
an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie
dann kurz an, damit sie sich vollständig
schließt.

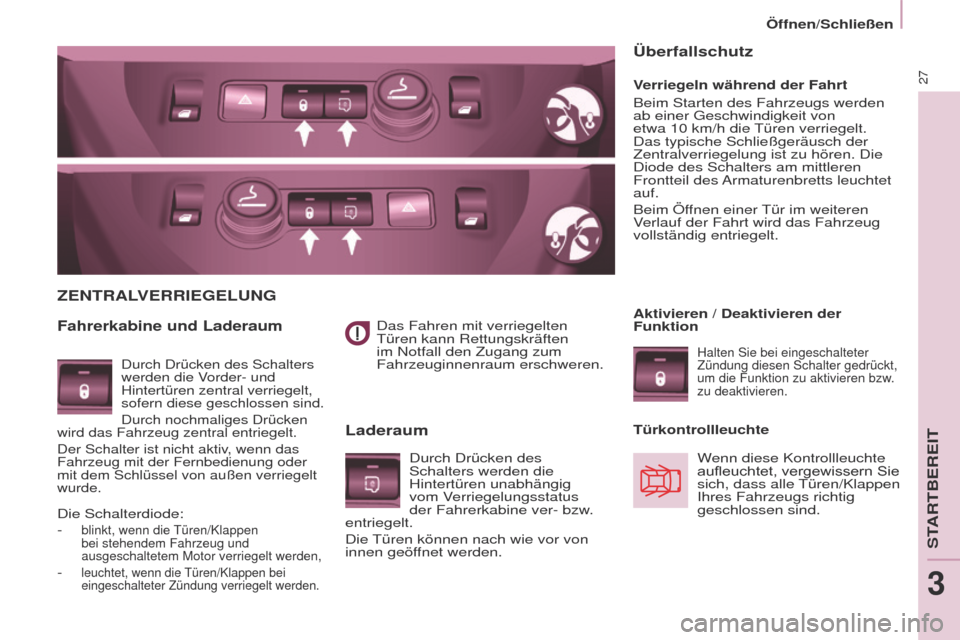

27
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Das Fahren mit verriegelten
Türen kann Rettungskräften
im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
ZENTRALVERRIEGELUNG
Fahrerkabine und Laderaum
Laderaum
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden
ab einer Geschwindigkeit von
etwa 10 km/h die Türen verriegelt.
Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die
Diode des Schalters am mittleren
Frontteil des Armaturenbretts leuchtet
auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Überfallschutz
Durch Drücken des Schalters
werden die Vorder- und
Hintertüren zentral verriegelt,
sofern diese geschlossen sind.
Durch nochmaliges Drücken
wird das Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung oder
mit dem Schlüssel von außen verriegelt
wurde.
Aktivieren / Deaktivieren der
Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw.
zu deaktivieren.
Türkontrollleuchte
Wenn diese Kontrollleuchte
aufleuchtet,
vergewissern Sie
sich, dass alle

Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Durch Drücken des
Schalters werden die
Hintertüren unabhängig
vom Verriegelungsstatus
der Fahrerkabine ver- bzw.
entriegelt.
Die Türen können nach wie vor von
innen geöffnet werden.
Die Schalterdiode:
-

blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt werden,
- leuchtet, wenn die Türen/Klappen bei
eingeschalteter Zündung verriegelt werden.
STARTBEREIT
3

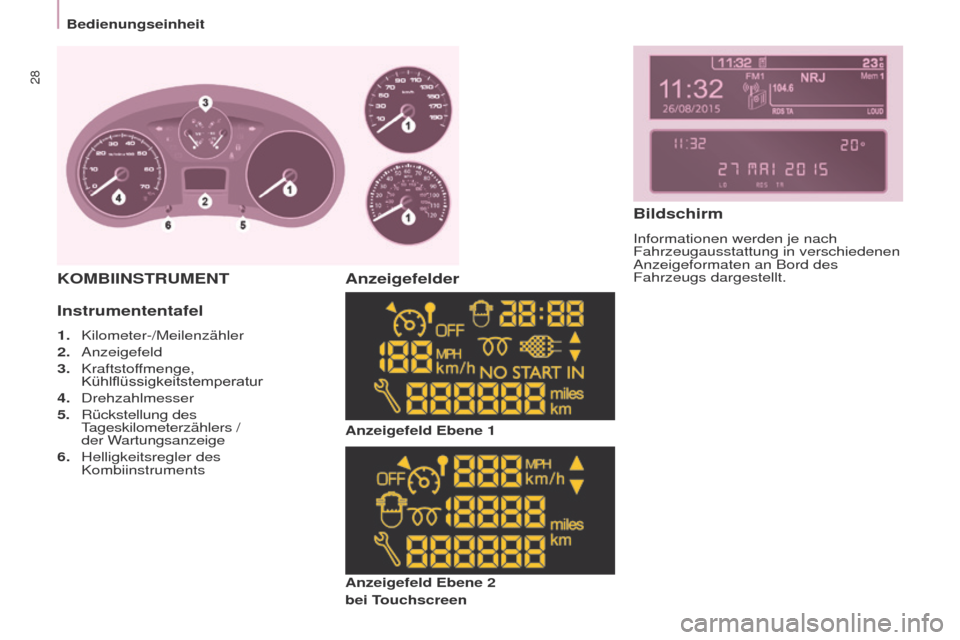

28
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit
KOMBIINSTRUMENT
Instrumententafel
1. Kilometer-/Meilenzähler
2.
Anzeigefeld
3.


Kraftstof
fmenge,
Kühlflüssigkeitstemperatur
4.

Drehzahlmesser
5.


Rückstellung des

Tageskilometerzählers /
der Wartungsanzeige
6.

Hellig
keitsregler des
Kombiinstruments
Anzeigefelder
Anzeigefeld Ebene 1
Anzeigefeld Ebene 2

bei T

ouchscreen
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.

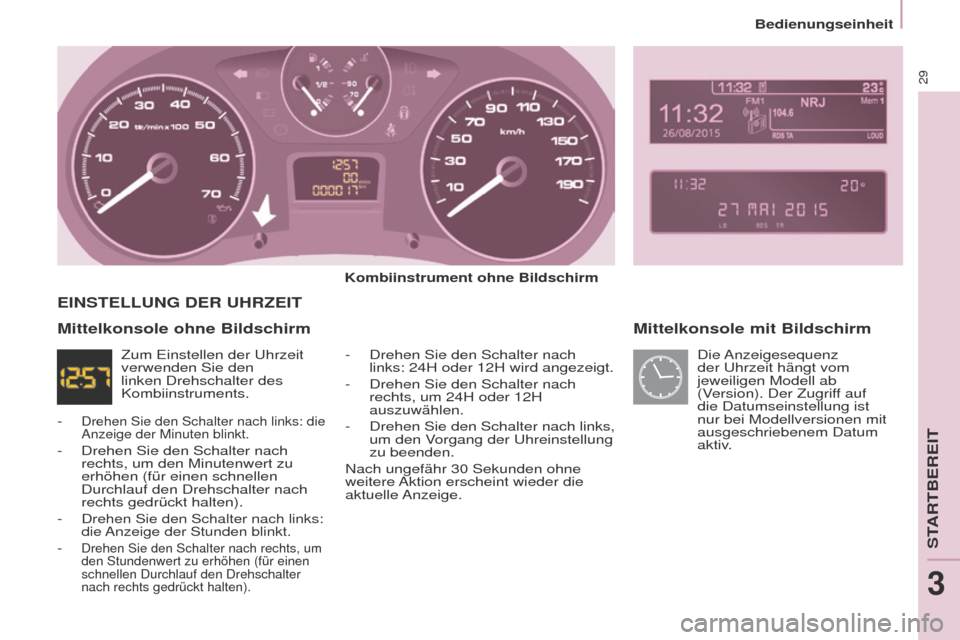

29
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm-
Drehen Sie den Schalter nach
links: 24H oder 12H wird angezeigt.
-


Drehen Sie den Schalter nach
rechts, um 24H oder 12H
auszuwählen.
-


Drehen Sie den Schalter nach links,
um den V

organg der Uhreinstellung
zu beenden.
Nach ungefähr 30
Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.
EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Die Anzeigesequenz
der Uhrzeit hängt vom
jeweiligen Modell ab
(Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.
-

Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
- Drehen Sie den Schalter nach
rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten).
-

Drehen Sie den Schalter nach links:
die Anzeige der Stunden blinkt.
- Drehen Sie den Schalter nach rechts, um
den Stundenwert zu erhöhen (für einen
schnellen Durchlauf den Drehschalter
nach rechts gedrückt halten).
STARTBEREIT
3

30
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
BedienungseinheitBildschirm C
Drücken Sie auf die
Taste
MENU.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die
Wahl zu bestätigen. Wählen Sie mit den
Pfeilen die Funktion
KONFIGURATION ANZEIGE
an.
Drücken Sie auf OK, um die
Wahl zu bestätigen.
Wählen Sie mit den Pfeilen
die Funktion EINSTELLUNG
DATUM UND UHRZEIT an.Drücken Sie auf OK, um die
Wahl zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie
mit der OK-Taste bestätigen.
Wählen Sie dann das Feld
OK auf dem Bildschirm und
bestätigen Sie.
