2017 Peugeot Partner Betriebsanleitung (in German)

87
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

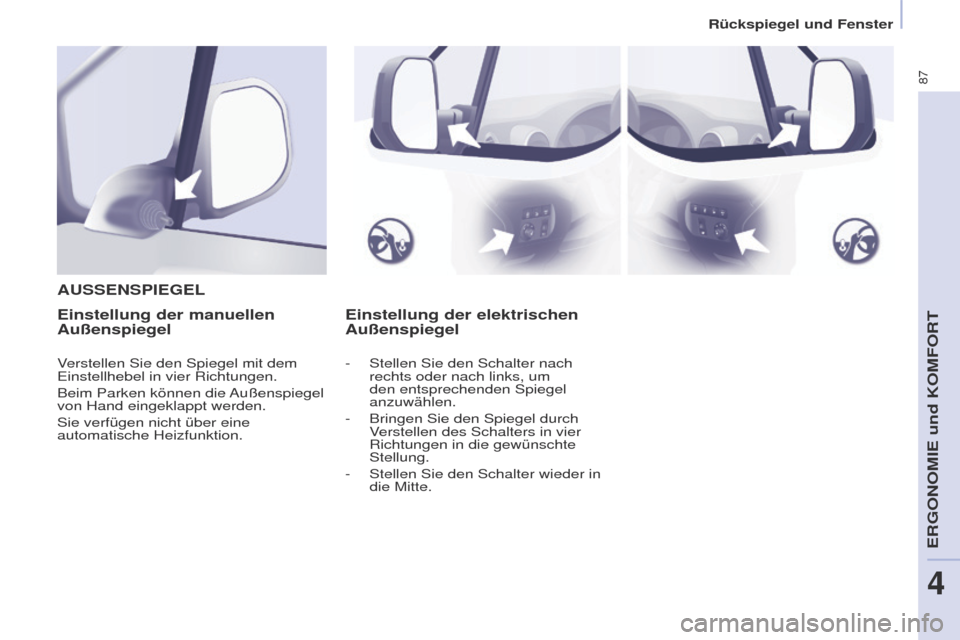

Einstellung der elektrischen
Außenspiegel
A
U
SS
ENSPIEGELEinstellung der manuellen
Außenspiegel
Verstellen Sie den Spiegel mit dem
Einstellhebel in vier Richtungen.
Beim Parken können die Außenspiegel
von Hand eingeklappt werden.
Sie verfügen nicht über eine
automatische Heizfunktion. -
Stellen Sie den Schalter nach
rechts oder nach links, um
den entsprechenden Spiegel
anzuwählen.
-

Bringen Sie den Spiegel durch
V

erstellen des Schalters in vier
Richtungen in die gewünschte
Stellung.
-

Stellen Sie den Schalter wieder in
die Mitte.
ERGONOMIE und KOMFORT
4
Rückspiegel und Fenster

88
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

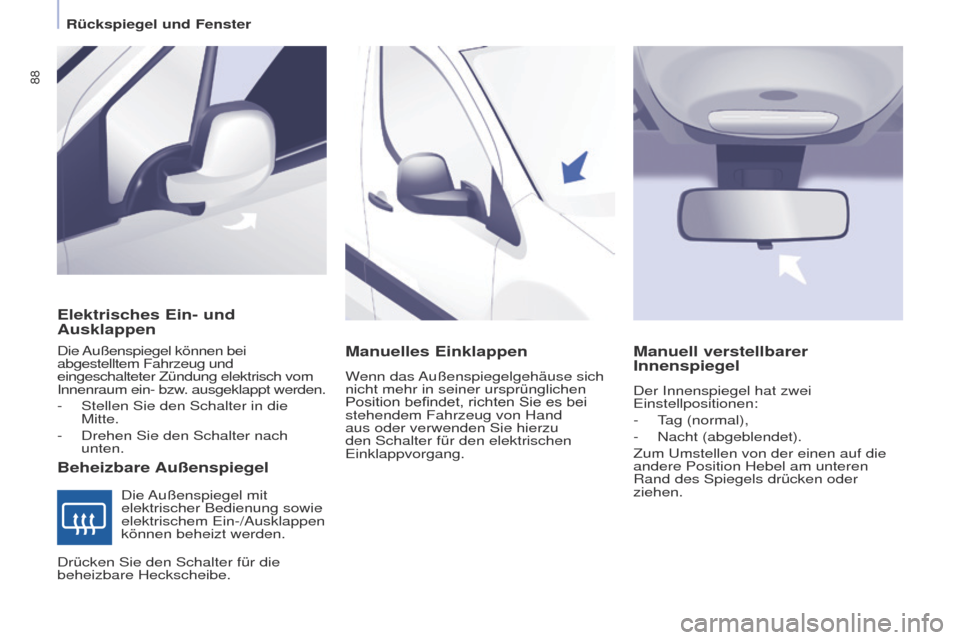

Elektrisches Ein- und
Ausklappen
Beheizbare Außenspiegel
Die Außenspiegel können bei
abgestelltem Fahrzeug und
eingeschalteter Zündung elektrisch vom
Innenraum ein- bzw. ausgeklappt werden.
-
Stellen Sie den Schalter in die
Mitte.
-


Drehen Sie den Schalter nach
unten. Die Außenspiegel

mit
elektrischer Bedienung sowie
elektrischem Ein-/Ausklappen
können beheizt werden.Manuelles Einklappen
Wenn das Außenspiegelgehäuse sich
nicht mehr in seiner ursprünglichen
Position
befindet, richten Sie es bei
stehendem Fahrzeug von Hand
aus oder verwenden Sie hierzu
den Schalter für den elektrischen
Einklappvorgang.
Manuell verstellbarer
Innenspiegel
Der Innenspiegel hat zwei
Einstellpositionen:
-

T
ag (normal),
-

Nacht (abgeblendet).
Zum Umstellen von der einen auf die
andere Position Hebel am unteren
Rand des Spiegels drücken oder
ziehen.
Drücken Sie den Schalter für die
beheizbare Heckscheibe.
Rückspiegel und Fenster

89
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

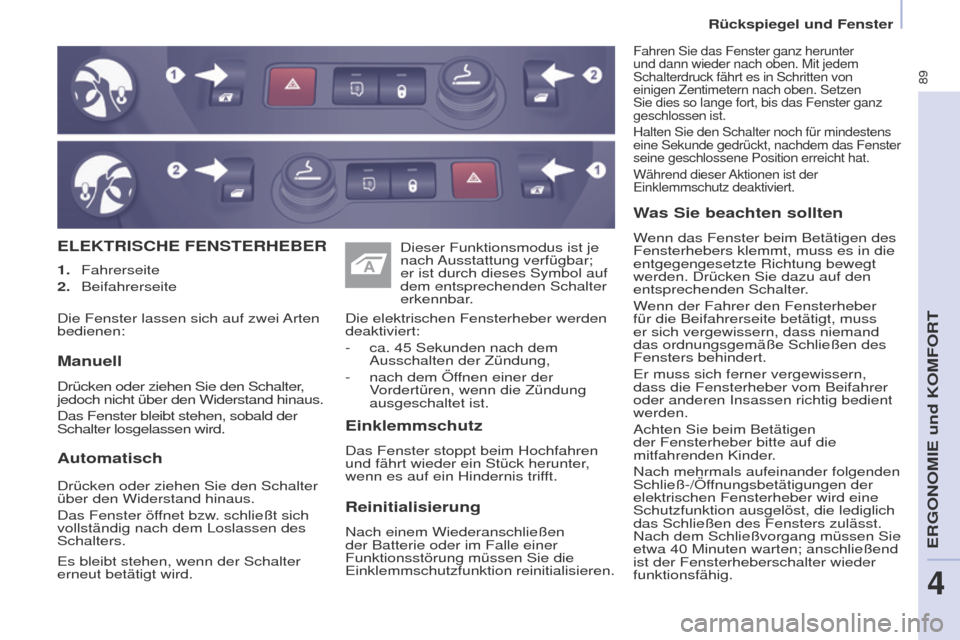

ELEKTRISCHE FENSTERHEBER
Einklemmschutz
Das Fenster stoppt beim Hochfahren
und fährt wieder ein Stück herunter,
wenn es auf ein Hindernis trifft. Die elektrischen Fensterheber werden
deaktiviert:
-
ca. 45
Sekunden nach dem
Ausschalten der Zündung,
-
nach dem Öf
fnen einer der
Vordertüren, wenn die Zündung
ausgeschaltet ist.
Manuell
Drücken oder ziehen Sie den Schalter,
jedoch nicht über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der
Schalter losgelassen wird. Dieser Funktionsmodus ist je
nach Ausstattung verfügbar;
er ist durch dieses Symbol auf
dem entsprechenden Schalter
erkennbar.
1.
Fahrerseite
2.

Beifahrerseite
Reinitialisierung
Nach einem Wiederanschließen
der Batterie oder im Falle einer
Funktionsstörung müssen Sie die
Einklemmschutzfunktion reinitialisieren.
Was Sie beachten sollten
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss
er sich vergewissern, dass niemand
das ordnungsgemäße Schließen des
Fensters behindert.
Er muss sich ferner vergewissern,
dass die Fensterheber vom Beifahrer
oder anderen Insassen richtig bedient
werden.
Achten Sie beim Betätigen
der Fensterheber bitte auf die
mitfahrenden Kinder.
Nach mehrmals aufeinander folgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt.
Nach dem Schließvorgang müssen Sie
etwa 40
Minuten warten; anschließend
ist der Fensterheberschalter wieder
funktionsfähig.
Fahren Sie das Fenster ganz herunter
und dann wieder nach oben. Mit jedem
Schalterdruck fährt es in Schritten von
einigen Zentimetern nach oben. Setzen
Sie dies so lange fort, bis das Fenster ganz
geschlossen
ist.
Halten Sie den Schalter noch für mindestens
eine Sekunde gedrückt, nachdem das Fenster
seine geschlossene Position erreicht hat.
Während dieser Aktionen ist der
Einklemmschutz deaktiviert.
Die Fenster lassen sich auf zwei Arten
bedienen:
Automatisch
Drücken oder ziehen Sie den Schalter
über den Widerstand hinaus.
Das Fenster öffnet bzw. schließt sich
vollständig nach dem Loslassen des
Schalters.
Es bleibt stehen, wenn der Schalter
erneut betätigt wird.
ERGONOMIE und KOMFORT
4
Rückspiegel und Fenster

90
Fahrsicherheit
Partner-2-VU_de_Chap05_Securite_ed02-2016
In Ihrem Fahrzeug befinden sich an verschiedenen Stellen
Aufkleber. Diese enthalten
Sicherheitshinweise sowie
Informationen zu den Kenndaten
Ihres Fahrzeugs. Entfernen Sie sie
auf keinen Fall: sie sind integraler
Bestandteil Ihres Fahrzeugs.
ALLGEMEINE SICHERHEITSHINWEISE
Wenden Sie sich, wenn
Arbeiten an Ihrem Fahrzeug
auszuführen sind, in jedem Fall
an

eine qualifizierte Fachwerkstatt,
die über entsprechende technische
Informationen, Fachkenntnisse
und Ausrüstung

verfügt. All diese
Voraussetzungen erfüllen die
Vertragswerkstätten des PEUGEOT-
Händlernetzes. Bitte beachten Sie die
folgenden Punkte:
-
Der Einbau eines nicht von

PEUGEOT empfohlenen elektrischen
Geräts oder Zubehörteils kann
zu einem Überverbrauch und
zu einer Betriebsstörung in der
elektronischen Anlage Ihres
Fahrzeugs führen. Wenden Sie
sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes, um mehr
über das Angebot an empfohlenen
Zubehörteilen zu erfahren.
-
Aus Sicherheitsgründen ist der


Zugang zum Diagnoseanschluss,
der mit den in Ihrem Fahrzeug
verbauten elektronischen Systemen
verbunden ist, den Vertretern des
PEUGEOT-Händlernetzes bzw.
den
qualifizierten Fachwerkstätten
vorbehalten, die über die geeigneten


Werkzeuge hierzu verfügen (Risiko
von Funktionsstörung der im
Fahrzeug installierten elektronischen
Systeme, die Pannen oder schwere
Unfälle verursachen können). Es
besteht keine Haftung seitens des
Herstellers wenn dieser Hinweis
nicht beachtet
wird.
-
Jegliche Änderung oder

Anpassung,
die nicht von PEUGEOT vorgesehen
oder autorisiert ist oder die unter
Nichteinhaltung der durch den
Hersteller
definierten technischen
Bestimmungen vorgenommen wird,


hat die Aufhebung der gesetzlichen
und vertraglichen Garantien
zur
Folge.Einbau von Zubehör:
Funksprechanlagen
Vor der Installation von
Funkkommunikationssendern mit
Außenantenne müssen Sie sich
unbedingt bei den PEUGEOT-
Vertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung,
Antennenposition, gerätespezifische
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische V

erträglichkeit
von Kraftfahrzeugen montiert werden
können, informieren.
Je nach der im Land
geltenden gesetzlichen
Regelung können bestimmte
Sicherheitsausrüstungen Vorschrift
sein: Sicherheitswesten, Warndreieck,
Blutalkoholtester, Ersatzglühlampen,
Ersatzsicherungen, ein Feuerlöscher,
Verbandskasten, Schmutzfänger
hinten im Fahrzeug.

91
Fahrsicherheit
Partner-2-VU_de_Chap05_Securite_ed02-2016

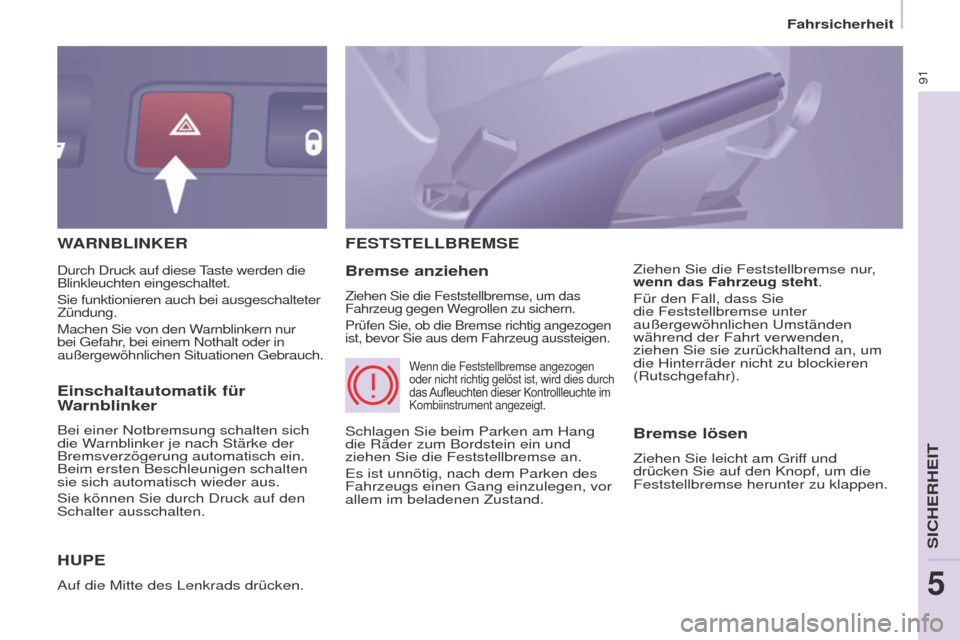

WARNBLINKER
H
UPE
Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE
Bremse anziehen
Ziehen Sie die Feststellbremse, um das
Fahrzeug gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen
ist, bevor Sie aus dem Fahrzeug aussteigen.
Ziehen Sie die Feststellbremse nur,
wenn das Fahrzeug steht.
Für den Fall, dass Sie
die Feststellbremse unter
außergewöhnlichen Umständen
während der Fahrt verwenden,
ziehen Sie sie zurückhaltend an, um
die Hinterräder nicht zu blockieren
(Rutschgefahr).Durch Druck auf diese Taste werden die
Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter
Zündung.
Machen Sie von den Warnblinkern nur
bei Gefahr, bei einem Nothalt oder in
außergewöhnlichen Situationen Gebrauch.
Schlagen Sie beim Parken am Hang
die Räder zum Bordstein ein und
ziehen Sie die Feststellbremse an.
Es ist unnötig, nach dem Parken des
Fahrzeugs einen Gang einzulegen, vor
allem im beladenen Zustand.
Wenn die Feststellbremse angezogen
oder nicht richtig gelöst ist, wird dies durch
das
Aufleuchten
dieser Kontrollleuchte im
Kombiinstrument angezeigt.Einschaltautomatik für
Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach Stärke der
Bremsverzögerung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.
Sie können Sie durch Druck auf den
Schalter ausschalten.Bremse lösen
Ziehen Sie leicht am Griff und
drücken Sie auf den Knopf, um die
Feststellbremse herunter zu klappen.
SICHERHEIT
5

92
Partner-2-VU_de_Chap05_Securite_ed02-2016
Die akustische (vorne und hinten) und/
oder grafische (hinten) Einparkhilfe
besteht aus in den Stoßstangen
eingebauten Abstandssensoren.
Diese erkennen jedes Hindernis
(Person, Fahrzeug, Baum, Schranke),
das sich hinter dem rangierenden
Fahrzeug

befindet.
Bestimmte Gegenstände, die bei
Beginn des Einparkens erfasst werden,
werden gegebenenfalls am Ende
des Einparkvorgangs nicht mehr
erfasst, wenn sie sich im toten Winkel
zwischen und unter den Sensoren
befinden.
Beispiele:
Pflöcke,
Baustellenleitpfosten oder Bürgersteig-
Poller

.
Rückwärtsgang einlegen
E
INPARKHILFE
Anzeige auf dem Bildschirm
Ein akustisches Signal bestätigt die
Aktivierung des Systems durch das
Einlegen des Rückwärtsgangs.
Der Abstand wird durch ein
akustisches Warnsignal angegeben,
das in immer schnellerer Folge ertönt,
je mehr sich das Fahrzeug dem
Hindernis nähert.
Wenn der Abstand zwischen
Fahrzeugheck und Hindernis weniger
als ca. dreißig Zentimeter beträgt, geht
das Signal in einen Dauerton über.
Einparkhilfe

93
Partner-2-VU_de_Chap05_Securite_ed02-2016
Aktivierung / NeutralisierungAnomalie
Im Falle einer Anomalie wird die Leuchtdiode der
Taste aktiviert, begleitet von einem akustischen
Signal und einer Meldung auf dem Bildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte
Fachwerkstatt.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem
Wetter oder im Winter, dass die
Sensoren nicht mit Schmutz, Eis oder
Schnee bedeckt sind.
Das System wird automatisch
deaktiviert, wenn ein Anhänger
angekuppelt oder ein Fahrradträger
angebaut wird (Fahrzeug mit
von PEUGEOT


empfohlener
Anhängerkupplung / Fahrradträger).
Sie können das System
durch Drücken dieser Taste
aktivieren oder neutralisieren.
Die Aktivierung und
Neutralisierung des Systems
werden beim Anhalten des
Fahrzeugs gespeichert.
Die Einparkhilfe entbindet den
Fahrer keinesfalls von seiner
Aufmerksamkeitspflicht
und seiner
V

erantwortung.
Den Vorwärtsgang einlegen
Zusätzlich zur Einparkhilfe hinten, wird
die Einparkhilfe vorne aktiviert, sobald
bei einer Fahrzeuggeschwindigkeit
von weniger als 10 km/h ein Hindernis
vorne erkannt wird.
Der vom Lautsprecher (vorne oder
hinten) ausgegebene Ton hilft zu
erkennen, ob sich das Hindernis
vor oder hinter dem Fahrzeug
befindet.
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf. Es empfiehlt sich, die Einparkhilfe
auszuschalten, wenn Ihr Fahrzeug
mit einer Heckleiter ausgerüstet
ist oder wenn Sie Gegenstände
transportieren, die über das Heck
hinausragen.
SICHERHEIT
5
Einparkhilfe

94
Partner-2-VU_de_Chap05_Securite_ed02-2016

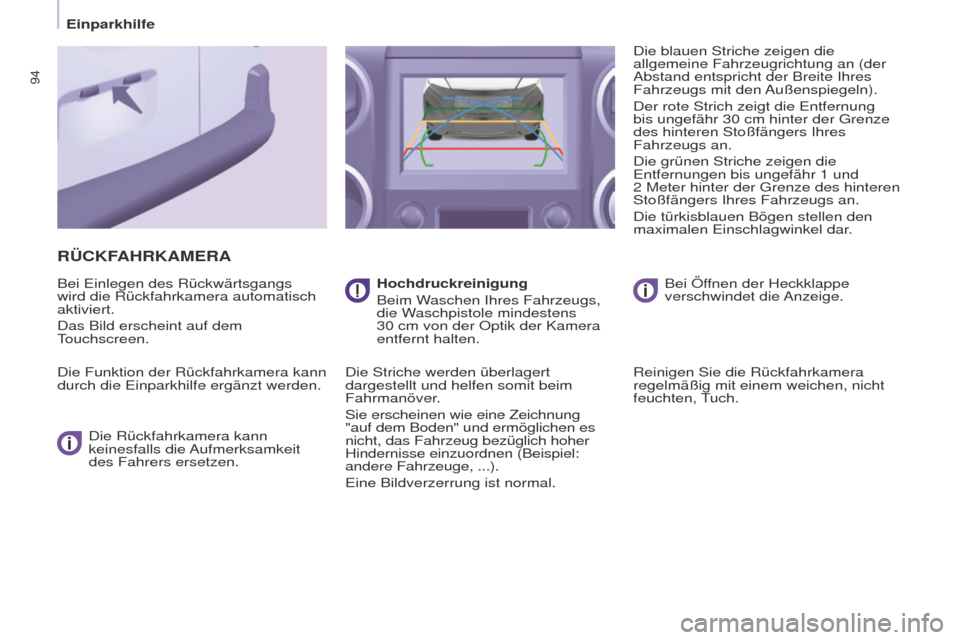

RÜCKFAHRKAMERA
Bei Einlegen des Rückwärtsgangs
wird die Rückfahrkamera automatisch
aktiviert.
Das Bild erscheint auf dem
Touchscreen.
Die Funktion der Rückfahrkamera kann
durch die Einparkhilfe ergänzt werden.Die Rückfahrkamera kann
keinesfalls die Aufmerksamkeit
des Fahrers ersetzen. Hochdruckreinigung
Beim W

aschen Ihres Fahrzeugs,
die Waschpistole mindestens
30
cm von der Optik der Kamera
entfernt halten.
Die Striche werden überlagert
dargestellt und helfen somit beim
Fahrmanöver.
Sie erscheinen wie eine Zeichnung
"auf dem Boden" und ermöglichen es
nicht, das Fahrzeug bezüglich hoher
Hindernisse einzuordnen (Beispiel:
andere Fahrzeuge, ...).
Eine Bildverzerrung ist normal. Die blauen Striche zeigen die
allgemeine Fahrzeugrichtung an (der
Abstand entspricht der Breite Ihres
Fahrzeugs mit den Außenspiegeln).
Der rote Strich zeigt die Entfernung
bis
ungefähr 30 cm hinter der Grenze
des hinteren Stoßfängers Ihres
Fahrzeugs an.
Die grünen Striche zeigen die
Entfernungen bis ungefähr 1 und
2 Meter hinter der Grenze des hinteren
Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den
maximalen Einschlagwinkel dar.
Bei Öffnen der Heckklappe
verschwindet die Anzeige.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen, nicht
feuchten, Tuch.
Einparkhilfe
